150LB là gì | Hiểu đúng để chọn đúng

Bạn đang tìm kiếm thông tin về 150LB? Dưới đây là bài viết chi tiết và dễ hiểu, giúp bạn nắm bắt khái niệm và ý nghĩa của cấp áp suất 150 LB theo tiêu chuẩn ANSI, từ lý thuyết đến thực tế.

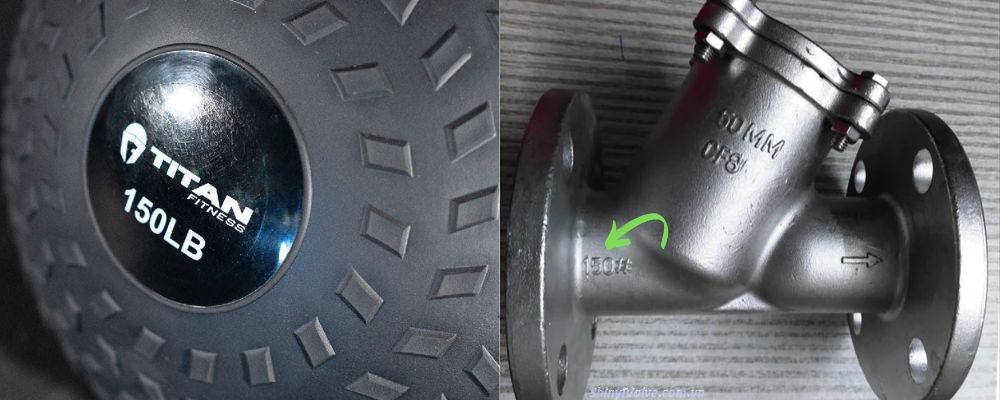

1. Cần hiểu 150LB là gì

150 LB là một cấp áp suất danh định (norminal pressure rating) theo tiêu chuẩn ANSI của Mỹ dùng để xác định khả năng chịu áp suất của các phụ kiện đường ống như mặt bích, van, co, tê, v.v.

Trong hệ thống ANSI Class, ký hiệu 150LB còn được viết dưới dạng Class 150 hoặc 150# và tất cả đều mang ý nghĩa tương đương.

2. ANSI 150LB là gì

ANSI 150LB là thuật ngữ dùng để chỉ các loại phụ kiện đường ống (đặc biệt là mặt bích) được thiết kế và sản xuất theo tiêu chuẩn của ANSI – American National Standards Institute (Viện Tiêu chuẩn Quốc gia Hoa Kỳ). Trong đó:

• ANSI là cơ quan ban hành các tiêu chuẩn kỹ thuật, đảm bảo tính tương thích, an toàn và hiệu quả trong công nghiệp.
• 150 LB là cấp áp suất danh nghĩa, đã được giải thích ở phần 1.
• Tên gọi chính xác của ANSI 150 LB là “ANSI Class 150 series”

3. 150LB có bằng 150psi không

Nhiều người lầm tưởng rằng 150 LB bằng 150psi hay mặt bích ANSI 150 LB có thể có áp suất tối đa là 150psi (10,34bar), tuy nhiên điều đó là không chính xác.

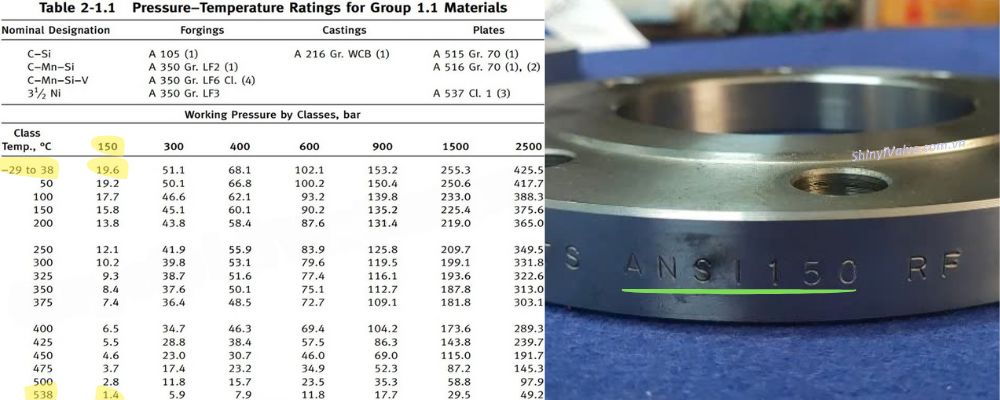

Theo tiêu chuẩn mặt bích ANSI, bảng 2-1.1 cho nhóm vật liệu 1.1, quy định áp suất của mặt bích ANSI 150LB sẽ phụ thuộc và thay đổi theo nhiệt độ làm việc. Cụ thể:

• Mặt bích ANSI 150 LB có thể áp suất tối đa là 19.6bar ≈ 284psi khi ở điều kiện nhiệt độ từ 29°C ~ 38°C
• Thấp nhất là 1.4bar ≈ 20psi khi ở nhiệt độ 538°C

Như vậy, 150LB ≠ 150psi và mặt bích ANSI 150 LB có thể chịu áp cao hơn hoặc thấp hơn 150psi, tùy thuộc vào nhiệt độ làm việc và vật liệu chế tạo.

4. Van công nghiệp có ghi áp suất 150LB

Theo tiêu chuẩn ASME B16.42 (tiền thân của ANSI B16.42) quy định các loại van công nghiệp sử dụng các mặt bích gang (cast/ductile iron) được thiết kế để hoạt động ổn định ở các mức áp suất danh định khác nhau, trong đó 150LB là một cấp áp suất phổ biến.

Một ví dụ điển hình là các dòng van cổng Shinyi hoặc van bướm Shinyi làm bằng gang sử dụng cấp áp lực 150 LB và được nhà sản xuất ghi rõ trong catalogue.

5. 150LB được ký hiệu ở đâu

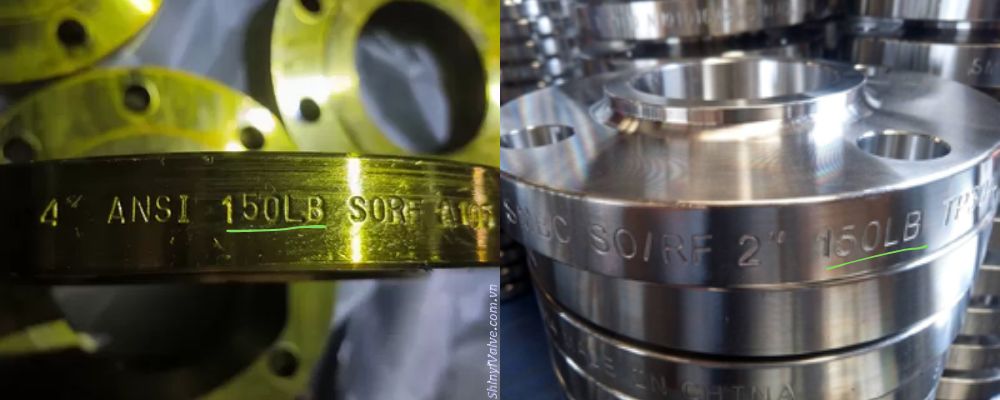

150 LB thường được đúc nổi, khắc hoặc in trực tiếp trên thân hoặc bề mặt của sản phẩm, để người dùng dễ dàng nhận biết và lựa chọn đúng thiết bị phù hợp.

• Trên thân các van công nghiệp
• In trên các rìa mặt bích
• Khắc trên các phụ kiện đường ống (co, tê, măng sông,…)
• Trên mặt các đồng hồ áp suất hoặc cảm biến
