ALVX DN150

Van Shinyi ALVX DN150 – hay còn gọi theo ký hiệu đầy đủ là Shinyi ALVX-0150 – là thiết bị kiểm soát trung tâm quyết định toàn bộ hiệu quả vận hành của hệ thống PCCC. Nếu người thi công đang thiết kế hoặc lắp đặt hệ thống sprinkler ướt cho công trình có đường ống chính DN150, đây là thông tin không được bỏ qua

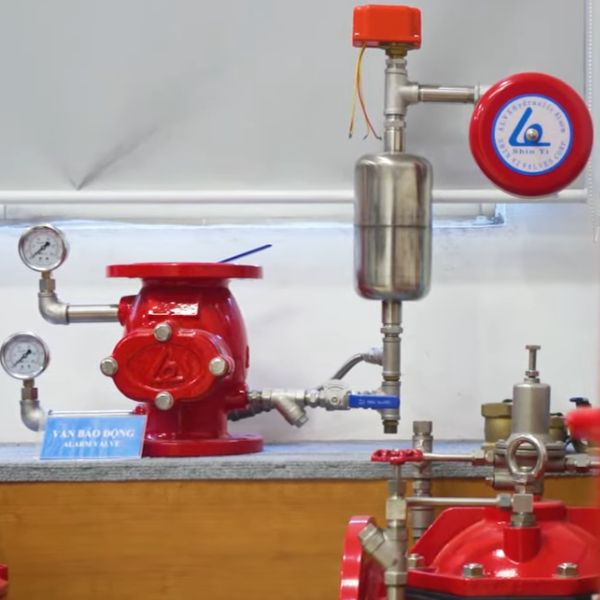

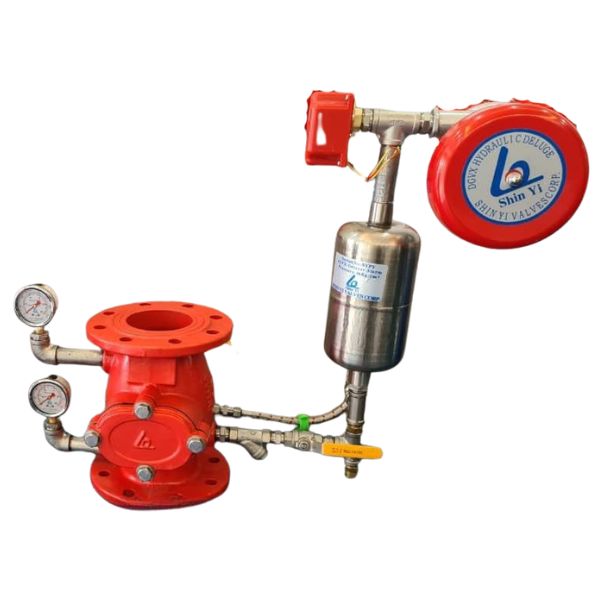

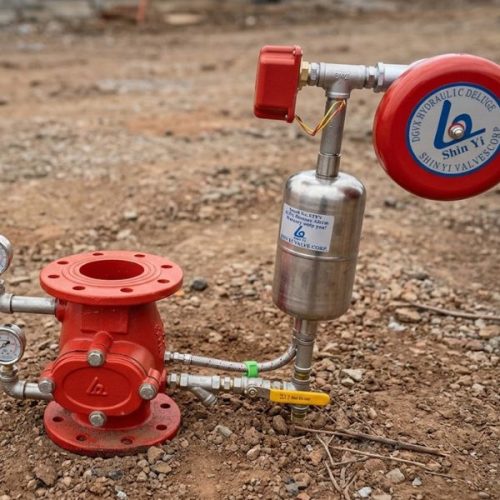

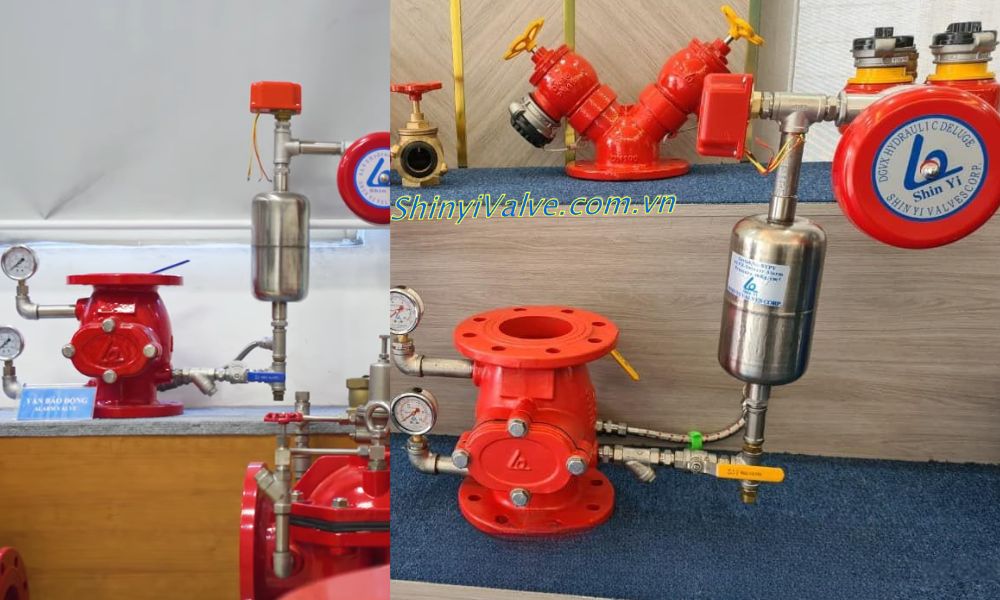

1. Tổng quan về van Shinyi ALVX DN150

Van Shinyi ALVX DN150 không chỉ là một dòng van nước đơn thuần, đây là thiết bị kiểm soát và kích hoạt trung tâm của toàn bộ hệ thống chữa cháy tự động.

• Van báo động Shinyi này được lắp đặt theo phương thẳng đứng, chiều dòng chảy theo mũi tên trên thân van.
• Khi có dòng nước chảy liên tục với lưu lượng tương đương tốc độ xả của một hoặc nhiều béc sprinkler, van tự động kích hoạt cơ cấu báo động
• Với kích cỡ DN150, van được sử dụng cho các tuyến ống dẫn nước lưu lượng lớn

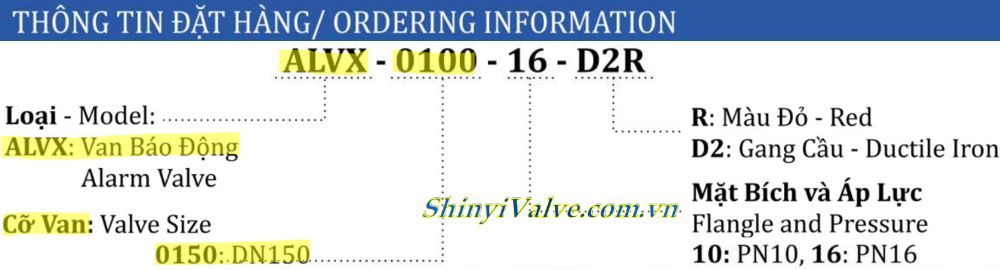

2. Chi tiết ký hiệu van Shinyi ALVX-0150

Hiểu đúng ký hiệu đặt hàng là bước đầu tiên để tránh nhầm lẫn trong mua sắm và thi công. Cấu trúc ký hiệu đầy đủ của Shinyi ALVX-0150 được đọc như sau: ALVX – 0150 – 16 – D2R

• ALVX: Loại van báo động (Alarm Valve)
• 0150: Cỡ van DN150
• 16: Cấp áp suất PN16. Ngoài ra còn có 10 là ký hiệu PN ứng với PN10
• D2: Vật liệu thân van – gang cầu (Ductile Iron)
• R: Màu sơn Đỏ (Red)

Khi đặt hàng van Shinyi ALVX DN150, hãy luôn ghi đầy đủ ký hiệu này. Sự khác biệt giữa PN10 và PN16, hay giữa gang xám và gang cầu ảnh hưởng trực tiếp đến độ bền và an toàn của hệ thống trong suốt vòng đời công trình. Gang cầu cho độ bền cơ học cao hơn hẳn gang xám, chịu được rung động và va đập tốt hơn – đây là tiêu chí bắt buộc cho hệ thống PCCC áp lực cao. Để hiểu rõ hơn, bạn đọc có thể tìm hiểu gang là kim loại gì

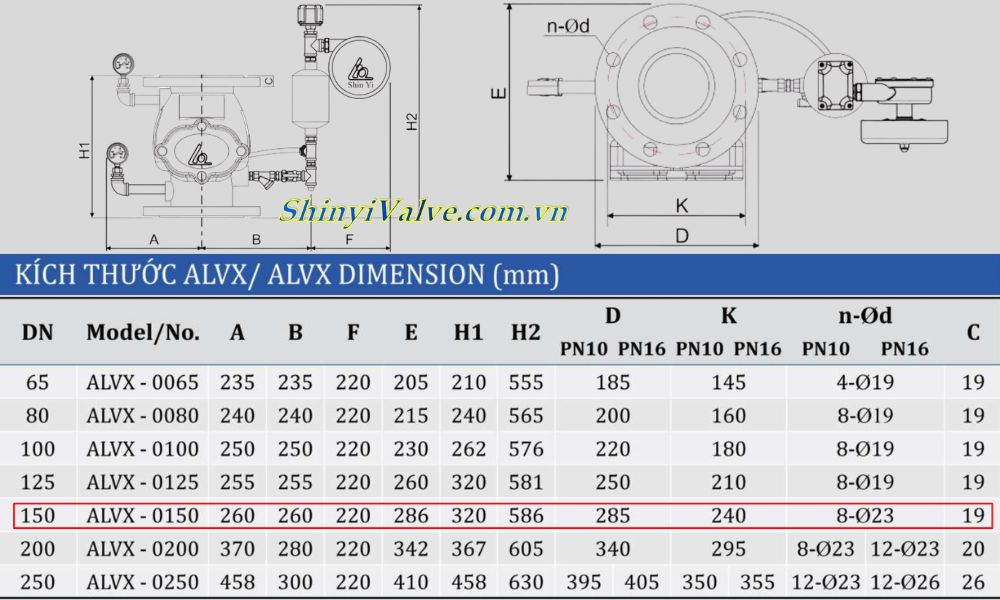

3. Van báo động Shinyi DN150 có kích thước thế nào

Trước khi đặt hàng van Shinyi ALVX DN150, người dùng cần nắm chắc kích thước lắp đặt để đảm bảo van tích hợp được vào hệ thống đường ống hiện có. Bỏ qua bước này dẫn đến phải tháo lắp lại toàn bộ cụm van, tốn thêm thời gian và chi phí không cần thiết.

• Chiều dài van A và B là 260mm
• Chiều cao thân van H1 là 320mm
• Chiều cao tổng thể H2 là 586mm
• Đường kính mặt bích D = 285mm
• Đường kính vòng bulong K = 240mm
• Số bulong: 8 lỗ Ø23
• Độ dày mặt bích C = 19mm

Với chiều cao tổng H2 = 586mm và đường kính bích D = 285mm, người dùng cần đảm bảo khoảng hở lắp đặt tối thiểu theo chiều đứng và ngang để thuận tiện cho việc bảo trì sau này.

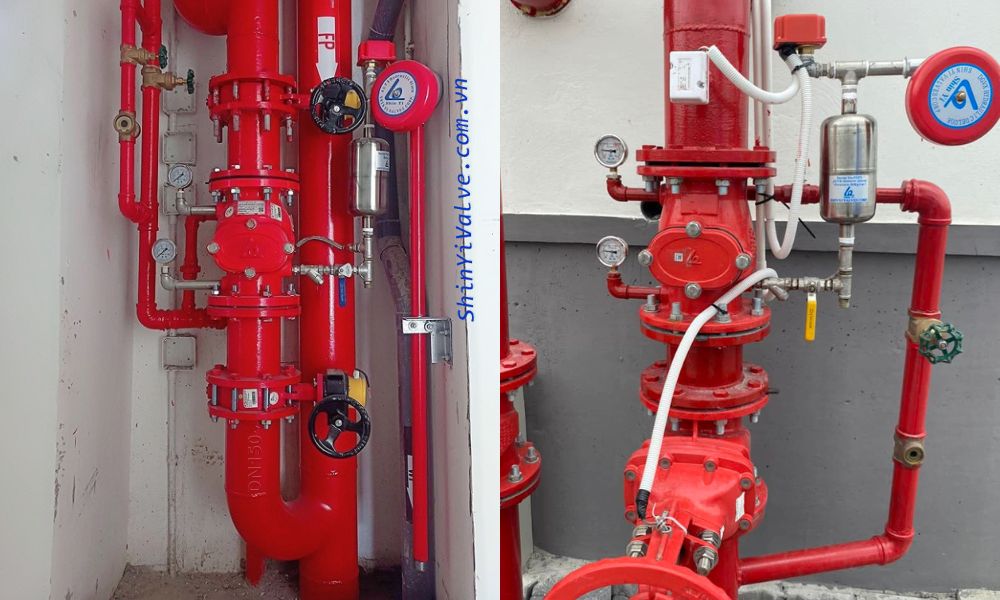

4. Ứng dụng thực tế của van Shinyi ALVX DN150

Một thiết bị tốt chỉ phát huy giá trị khi được lắp đúng vị trí, đúng hệ thống. Van Shinyi ALVX DN150 xuất hiện trong hàng trăm công trình thực tế tại Việt Nam và chúng tôi quan sát thấy rõ sự khác biệt giữa những công trình lắp đúng và sai ngay từ thiết kế.

Trong thực tế, van Shinyi ALVX-0150 được lắp đặt phổ biến trong các công trình sau

• Tòa nhà văn phòng và chung cư cao tầng với hệ thống sprinkler cỡ lớn toàn bộ các tầng
• Trung tâm thương mại và siêu thị sử dụng công trình PCCC quy mô lớn, yêu cầu báo động tức thời
• Nhà máy và khu công nghiệp lớn có nguy cơ cháy nổ từ hóa chất hoặc vật liệu dễ cháy
