FHDH DN100

Trụ Shinyi FHDH DN100 (Model: FHDH-0100) không đơn thuần là một thiết bị cấp nước, mà là vật tư quan trọng trong lĩnh vực lắp đặt đường ống PCCC ngoài trời đối với hệ thống ống nước DN100. Đây là dòng trụ cứu hỏa Shinyi tối ưu cả hiệu năng lẫn chi phí đầu tư cho các dự án hạ tầng tại Việt Nam.

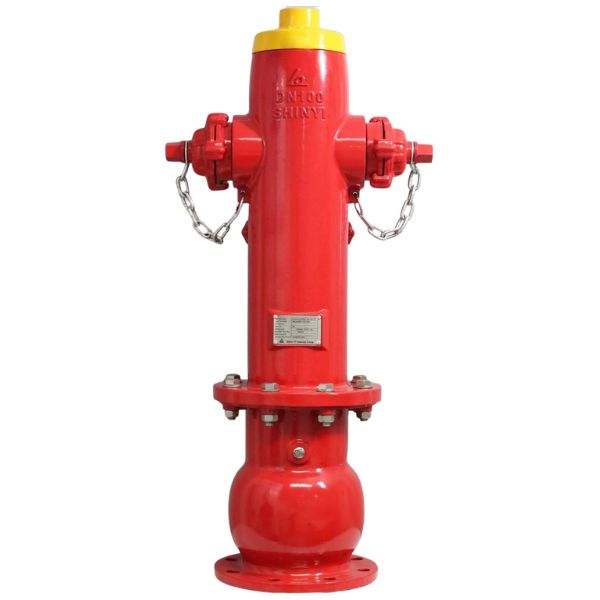

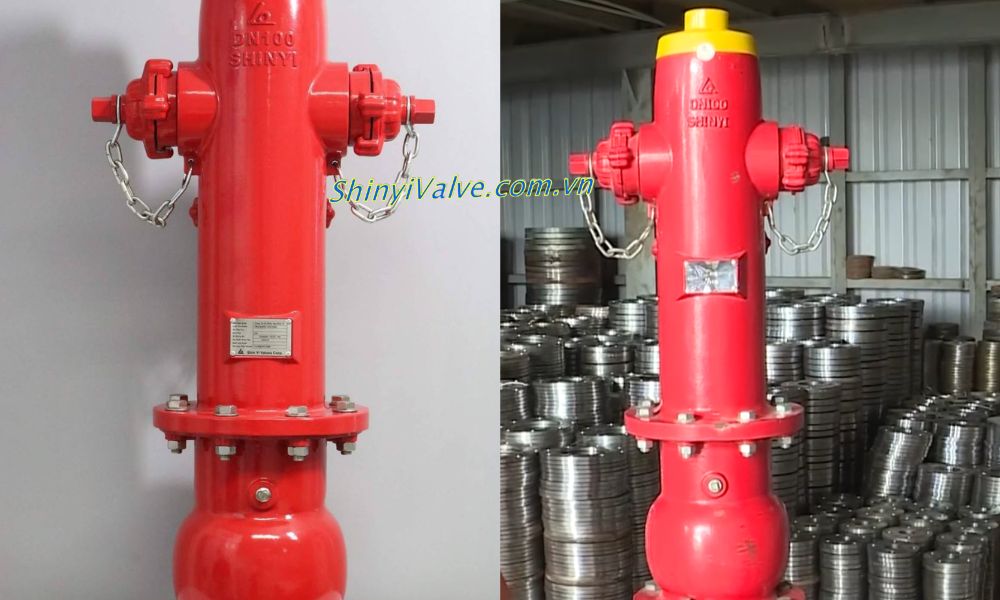

1. Trụ Shinyi FHDH DN100 là gì

Trụ Shinyi FHDH DN100 là dòng trụ cứu hỏa không đế Shinyi, chuyên dùng để lắp đặt tại các vị trí tiếp giáp vỉa hè đô thị hoặc trong các cụm công nghiệp.

• Với cấu tạo đơn giản, giúp tối ưu hóa không gian lắp đặt mà vẫn đảm bảo lưu lượng nước chữa cháy đạt tiêu chuẩn quốc gia.
• FHDH-0100 được thiết kế để kết nối trực tiếp với hệ thống đường ống ngầm thông qua mặt bích tiêu chuẩn.
  • Tạo ra một cấu trúc liền khối với đoạn ống ngầm thông qua phụ kiện
  • Giảm các điểm rò rỉ nước tiềm ẩn dưới lòng đất.
  • Thi công nhanh gọn và bền bỉ theo thời gian.

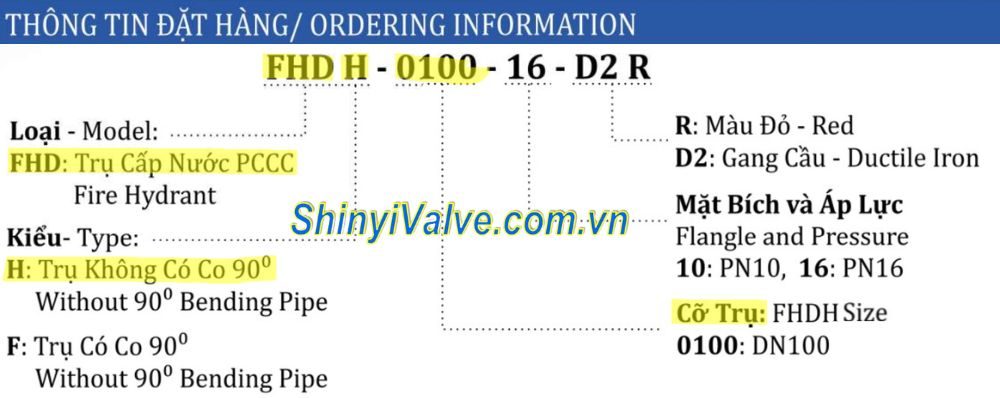

2. Ký hiệu trụ Shinyi FHDH-0100

Việc hiểu rõ ký hiệu kỹ thuật trên mã trụ Shinyi FHDH DN100 giúp kỹ sư thiết kế tránh được những sai sót trong khâu bóc tách khối lượng hoặc đặt hàng nhầm chủng loại. Mỗi ký tự trong mã đều chứa đựng thông số vận hành quan trọng, từ vật liệu chế tạo cho đến áp suất làm việc định mức của thiết bị.

• FHD: Viết tắt của Fire Hydrant – Trụ cấp nước PCCC.
• H: Ký hiệu dòng trụ không có co 90º (không đế)
• 0100: Định danh kích cỡ tiêu chuẩn DN100.
• 16: Ký hiệu PN chỉ áp suất làm việc PN16 (tương đương 16 bar), ngoài ra còn có ký hiệu 10 đối với PN10
• D2: Vật liệu gang cầu (Ductile Iron) – loại vật liệu có khả năng chống va đập và chịu lực vượt trội so với gang xám thông thường (Tham khảo từ bài viết: Gang là kim loại gì)
• R: Màu đỏ (Red) tiêu chuẩn, sử dụng sơn Epoxy cao cấp chống ăn mòn môi trường.

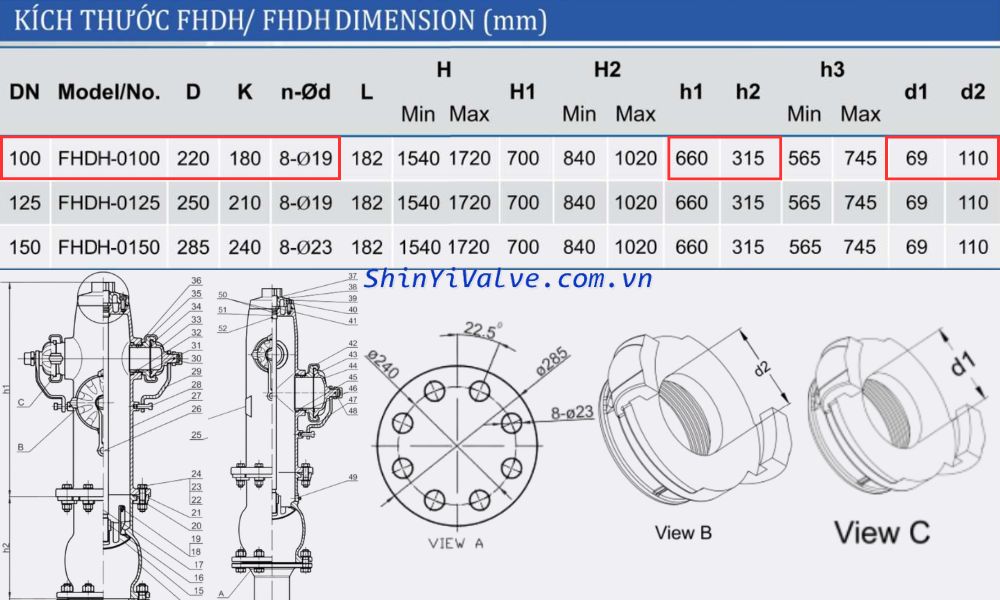

3. Thông số kích thước trụ Shinyi FHDH DN100

Kích thước là yếu tố quyết định đến khả năng vận hành đồng bộ của toàn hệ thống. Trụ Shinyi FHDH DN100 sở hữu các thông số hình học được tính toán tỉ mỉ để đảm bảo khả năng kết nối kín khít với mọi loại ống dẫn chuẩn BS hoặc DIN.

• Đường kính mặt bích (D): 220 mm
• Đường kính vòng bulong (K): 180mm
• Số lỗ bu lông: 8 lỗ phi 19, đảm bảo lực siết phân bổ đều.
• Chiều cao đầu lấy nước (h1): 660mm
• Chiều cao đầu nối ống (h2): 315mm
• Đường kính cửa xả: d1 = 69mm, d2 = 110mm

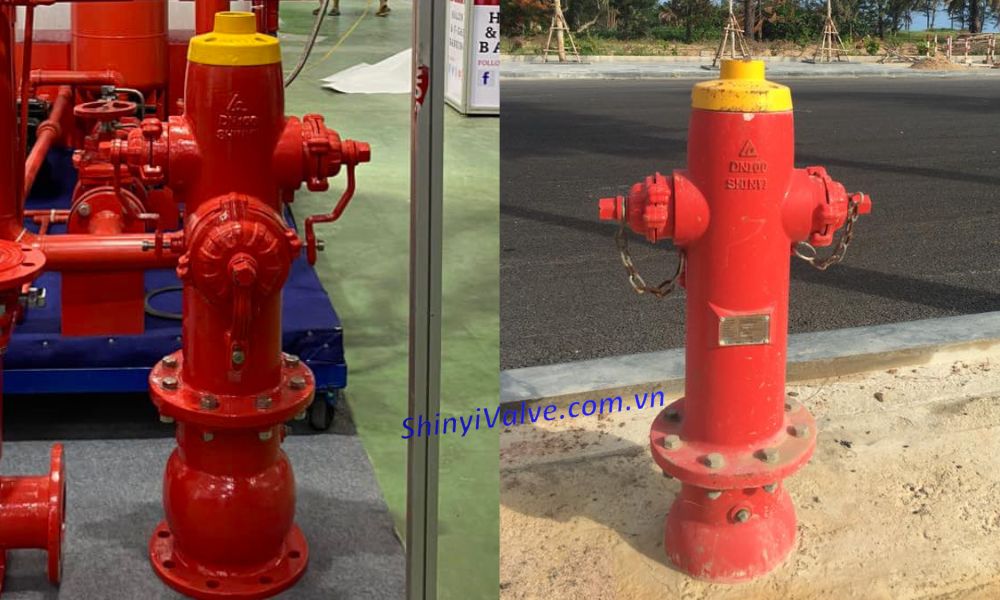

4. Trụ cứu hỏa Shinyi FHDH DN100 được dùng thế nào

Sử dụng đúng cách không chỉ là việc mở van lấy nước mà là quy trình bảo trì, vận hành khoa học để trụ Shinyi FHDH DN100 luôn trong trạng thái sẵn sàng

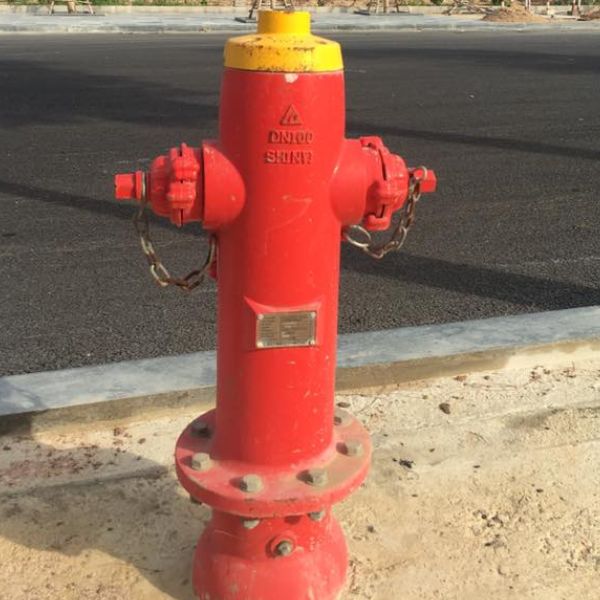

• Trụ FHDH-0100 thường xuất hiện dọc theo các trục đường nội khu, gần các tòa nhà cao tầng hoặc trong các phân xưởng sản xuất.
• Là điểm tiếp nối trực tiếp để lực lượng chữa cháy lấy nước từ mạng lưới hạ tầng.
• Được lắp với đường ống ngầm có đường kính danh nghĩa DN100 (ứng với phi 114mm), tại vị trí dễ tiếp cận không bị che khuất bởi cây cối hay biển báo.

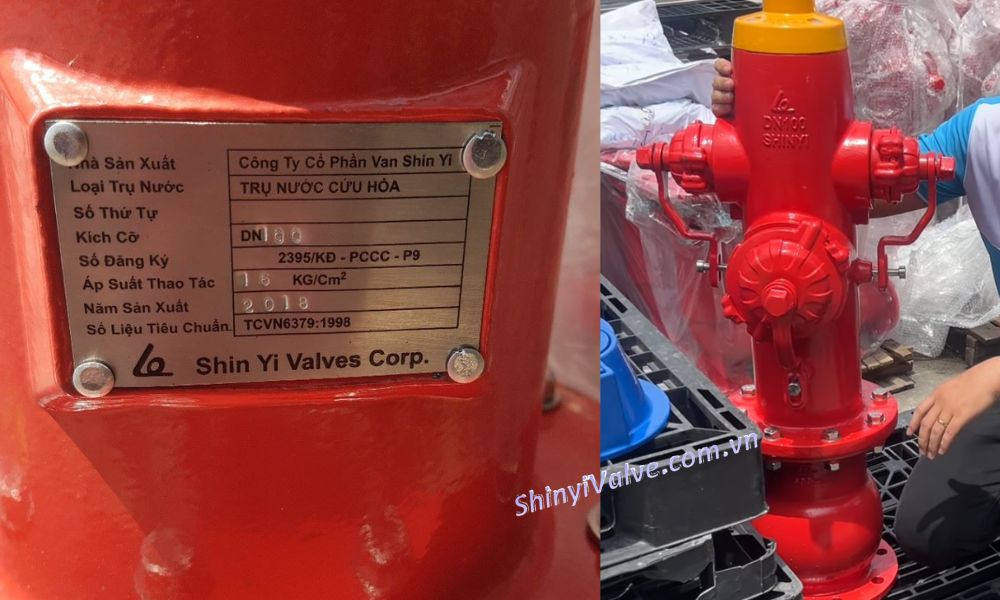

5. Thông số in trên thân trụ Shinyi FHDH-0100

Mỗi chiếc trụ Shinyi FHDH DN100 rời khỏi nhà máy đều mang theo một tấm thẻ định danh bằng inox chống gỉ, minh chứng cho chất lượng và nguồn gốc xuất xứ của trụ. Dưới đây là các thông tin được in đúc trên thân hoặc in trên thẻ inox

• Nhà sản xuất: Công ty Cổ phần Van Shin Yi.
• Tiêu chuẩn chế tạo: TCVN 6379:1998 – tiêu chuẩn bắt buộc cho thiết bị chữa cháy tại Việt Nam.
• Số đăng ký: Xác nhận thiết bị đã qua kiểm định của cơ quan chức năng (PCCC – P9).
• Năm sản xuất: Giúp theo dõi thời hạn bảo hành và lịch trình bảo trì định kỳ.
• Kích cỡ: DN100
• Logo thương hiệu Shinyi

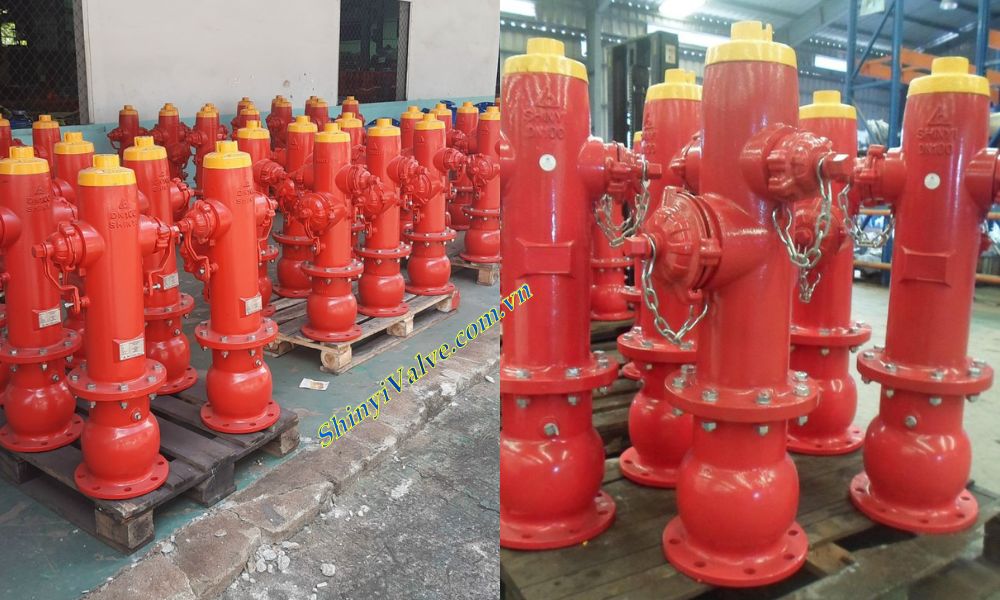

6. Kho trụ Shinyi FHDH DN100

Một dòng trụ Shinyi FHDH DN100 uy tín luôn đi kèm với khả năng cung ứng kịp thời cho tiến độ dự án. Tại kho hàng của đại lý van Shinyi chúng tôi ở Hà Nội và thành phố Hồ Chí Minh, dòng trụ FHDH-0100 luôn được duy trì với số lượng lớn, sẵn sàng đáp ứng từ các công trình dân dụng nhỏ đến những đại dự án hạ tầng cao cấp

• Trụ đều được bảo quản trên pallet gỗ, bọc màng co bảo vệ lớp sơn Epoxy khỏi trầy xước và tác động của độ ẩm.
• Quy trình xuất kho nghiêm ngặt đảm bảo trụ Shinyi FHDH DN100 đến tay khách hàng đều nguyên vẹn
• Đầy đủ chứng chỉ CO/CQ và giấy kiểm định PCCC.
