ALVX DN80

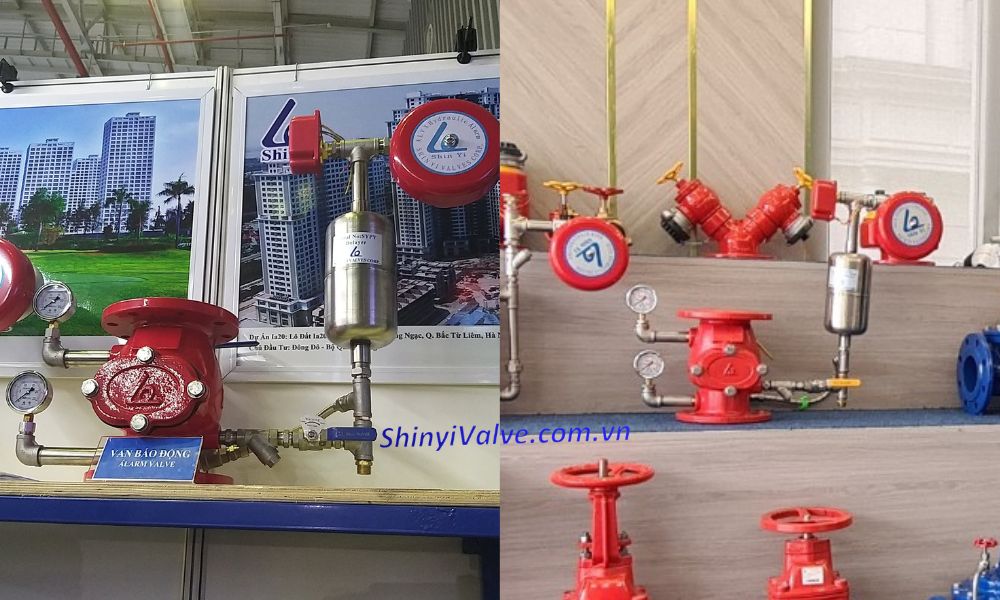

Van Shinyi ALVX DN80 không đơn thuần là một thiết bị an toàn, mà là trang bị rất quan trọng cho hệ thống phòng cháy chữa cháy quy mô vừa và nhỏ. Dưới đây là bài giới thiệu và phân tích về dòng van báo động Shinyi này, giúp các kỹ sư, nhà thầu và chủ đầu tư có cái nhìn chuẩn xác từ góc độ kỹ thuật thực chiến.

1. Van Shinyi ALVX DN80 là gì

Trong lĩnh vực PCCC, van Shinyi ALVX DN80 đóng vai trò là loại van nước kiểm soát dòng nước và kích hoạt báo động tự động.

• Khi đầu phun Sprinkler vỡ do nhiệt, sự chênh lệch áp suất làm đĩa van mở ra, cho phép nước chảy qua kích hoạt chuông cơ học và công tắc áp suất
• Loại bỏ rủi ro báo động giả hoặc không hoạt động, nhờ cơ chế vận hành chính xác

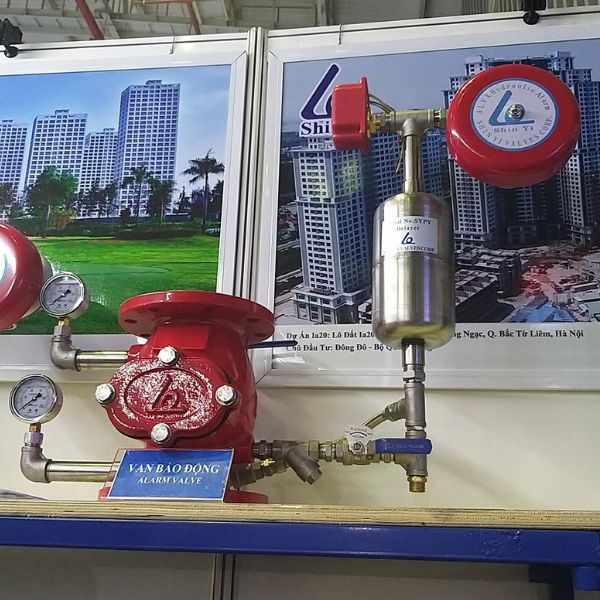

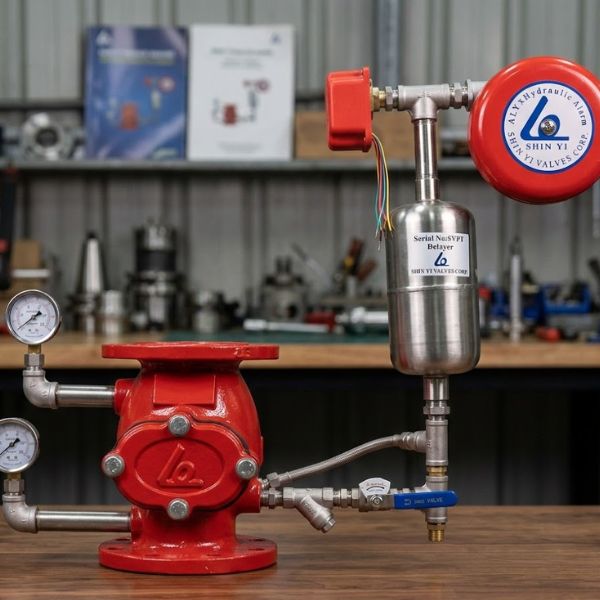

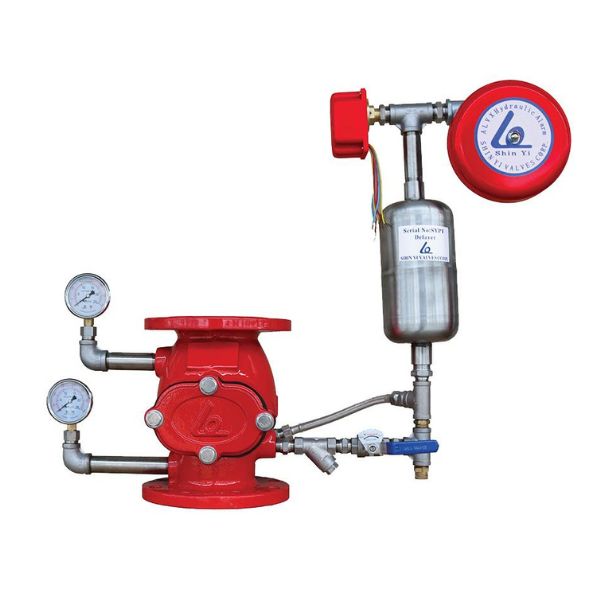

• Là tổ hợp công nghệ gồm thân van gang cầu, bộ trì hoãn và chuông nước, tạo nên một hệ sinh thái an toàn khép kín.

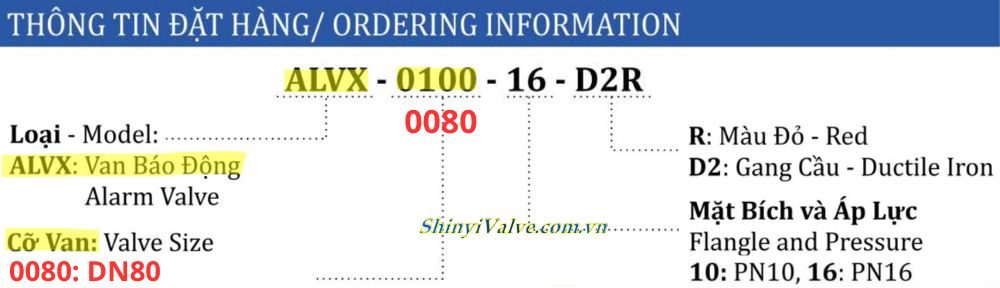

2. Ký hiệu van Shinyi ALVX-0080

Việc hiểu rõ ý nghĩa các ký hiệu kỹ thuật giúp bạn đọc tránh được sai lầm phổ biến nhất là đặt nhầm kích thước hoặc tiêu chuẩn áp suất, gây lãng phí thời gian và chi phí vận chuyển. Ký hiệu Shinyi ALVX-0080 chứa đựng đầy đủ thông tin về cấu tạo, giúp kỹ sư thiết kế dễ dàng đưa vào bản vẽ kỹ thuật.

• ALVX định danh đây là dòng van báo động
• Cụm số 0080 xác định kích thước định danh là DN80 (tương đương ống phi 90mm).
• Các thông số như 10 hoặc 16 chỉ định mức áp suất làm việc PN, tương ứng PN10 hoặc PN16.
• Ký hiệu D2R minh chứng cho vật liệu thân van làm bằng gang cầu (Ductile Iron) cao cấp với lớp sơn phủ màu đỏ (Red) đặc trưng của ngành PCCC.

3. Thông số kích thước van Shinyi ALVX DN80

Dưới góc nhìn của một kỹ sư thi công, thông số không chỉ là những con số khô khan mà là cơ sở để tính toán không gian lắp đặt và dự trù vật tư phụ. Dòng van Shinyi ALVX DN80 sở hữu các thông số hình học tối ưu cho các trạm bơm và trục kỹ thuật có không gian hạn chế.

• Chiều cao tổng thể (H1): 240 mm, tạo sự gọn gàng khi lắp đặt theo phương đứng.
• Khoảng cách kết nối bộ phụ kiện (A/B): 240mm, đảm bảo không gian thao tác bảo trì dễ dàng.
• Đường kính ngoài mặt bích (D): 200mm.
• Đường kính vòng bulong (K) là 160mm
• Van sử dụng 8 lỗ bulong Ø19
• Độ dày mặt bích (C) là 19mm

Người dùng cần lưu ý tuân thủ đúng số lượng bu lông và lực siết tiêu chuẩn khi lắp van Shinyi ALVX DN80. Việc sử dụng sai mặt bích hoặc thiếu bu lông tại các điểm nối DN80 sẽ trực tiếp dẫn đến hiện tượng bục gioăng khi hệ thống tăng áp.

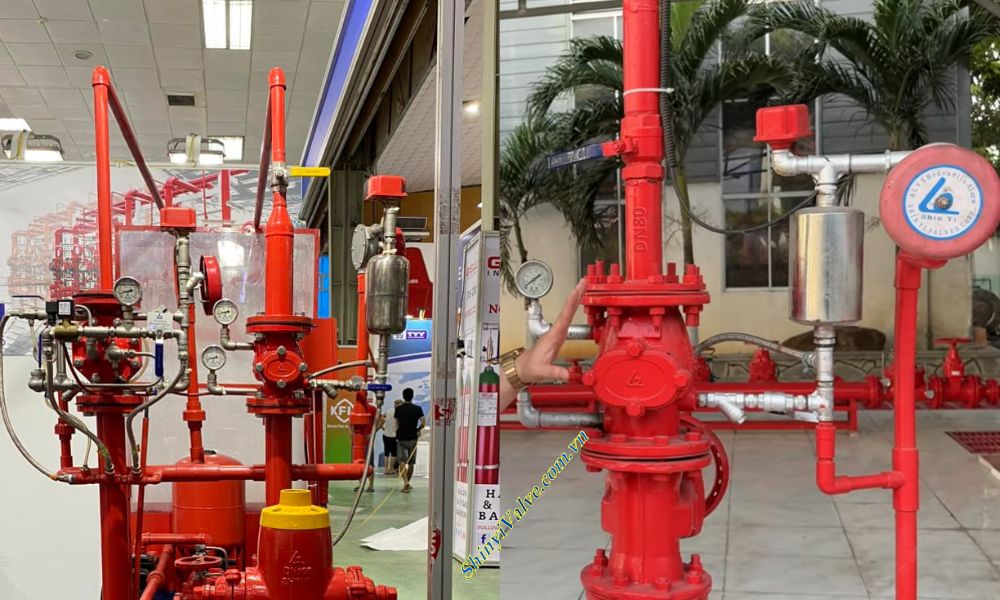

4. Ứng dụng của van Shinyi ALVX DN80

Van Shinyi ALVX DN80 có thể được dùng linh hoạt trong các hệ thống PCCC tự động, nhờ sự tin cậy trong cách vận hành giúp phân tách áp suất giữa nguồn cấp nước và mạng lưới đầu phun Sprinkler, đồng thời sẵn sàng phát tín hiệu báo động ngay lập tức. Một số trường hợp áp dụng có thể kể đến như

• Dùng cho ống phân phối với hệ thống cỡ vừa ở các chung cư cao tầng và trung tâm thương mại.
• Áp dùng cho tuyến ống nhánh ở các nhà xưởng công nghiệp quy mô lớn
