ARCT DN50

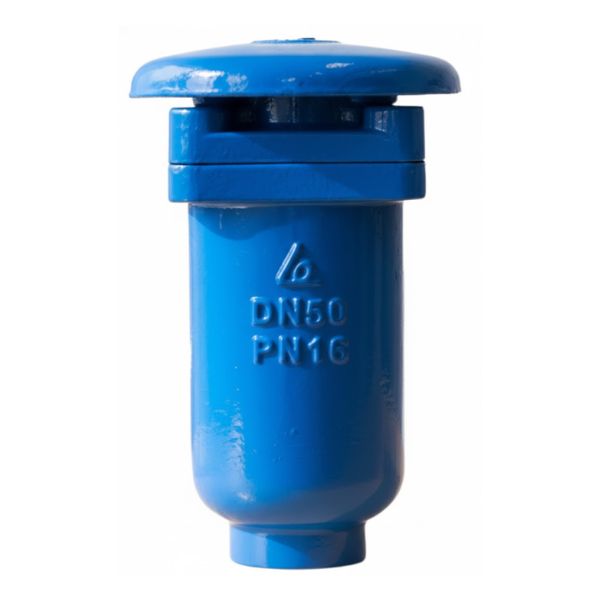

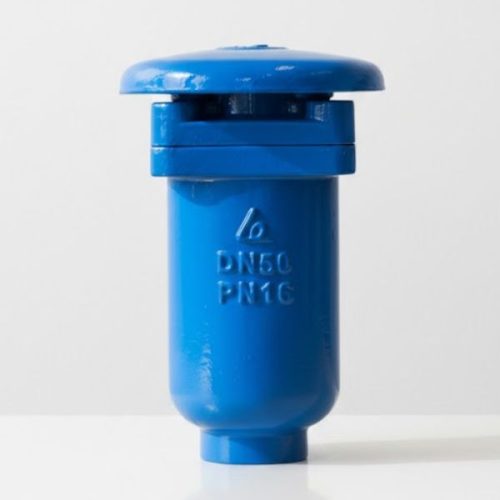

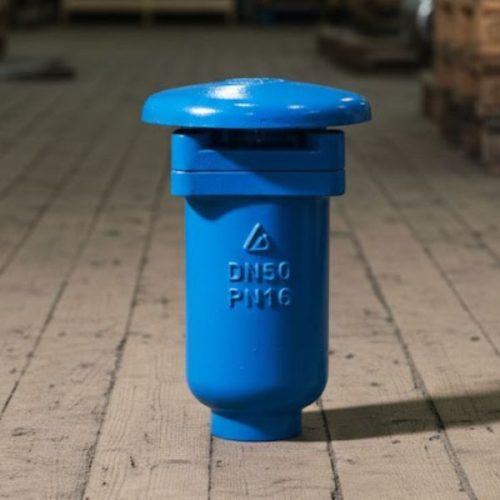

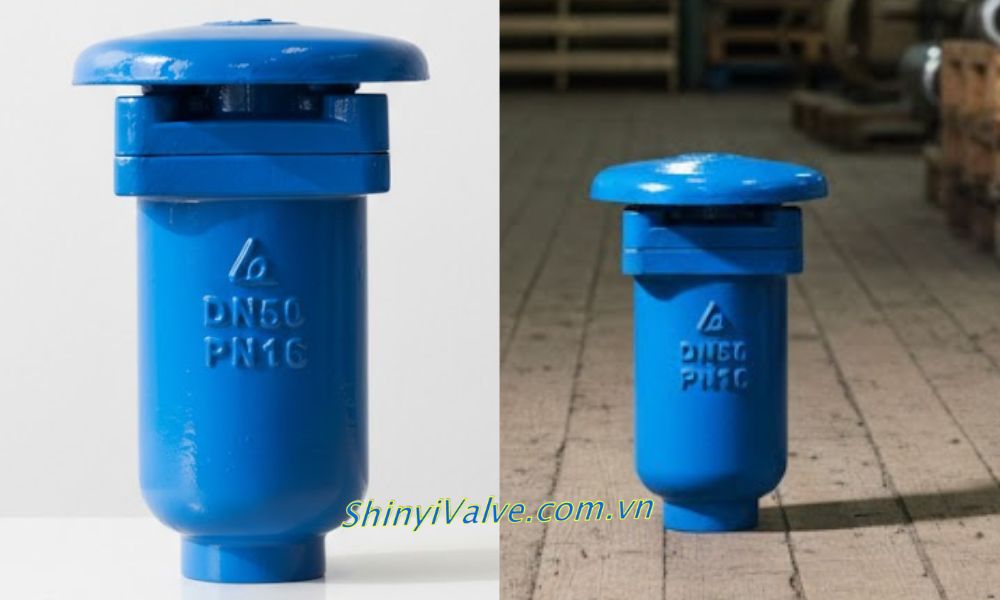

Shinyi ARCT DN50 là dòng van xả khí kép Shinyi được sử dụng phổ biến trong các hệ thống đường ống cấp nước, PCCC và hạ tầng kỹ thuật quy mô vừa và nhỏ, áp dụng cho đoạn ống DN50 để xử lý các vấn đề nghiêm trọng liên quan đến hiện tượng khí tích tụ bên trong ống

1. Tổng quan về van gang Shinyi ARCT DN50

Van gang Shinyi ARCT DN50 được thiết kế với nhiệm vụ duy nhất nhưng mang tính quyết định: Xả khí tự động ra khỏi đường ống khi hệ thống vận hành.

• Áp dụng để nối với đoạn ống nhánh có kích cỡ DN50
• Sử dụng gang cầu cho thân van, kết hợp sơn epoxy giúp van chịu được môi trường ẩm, hố van và điều kiện ngoài trời.
• Cấu trúc phao bên trong được tính toán để phản ứng nhanh với sự thay đổi mực nước
  • Đảm bảo khí được xả ra ngay khi xuất hiện
  • Đóng kín hoàn toàn khi nước đầy.

2. Chi tiết ký hiệu van xả khí Shinyi ARCT DN50

Hiểu đúng ký hiệu Shinyi ARCT DN50 giúp bạn đọc tránh sai sót ngay từ khâu đặt hàng (lỗi mà chúng tôi gặp thường xuyên khi hỗ trợ kỹ thuật cho các công trình)

• ARC là mã dòng van xả khí kép của Shinyi.
• Ký hiệu T cho biết van sử dụng kết nối ren, phù hợp với DN50 trong nhiều hệ thống phân phối và PCCC.
• Phần 0050 thể hiện kích thước danh nghĩa DN50
• Với cấp áp lực, thường gặp ký hiệu 16 (chỉ áp lực PN16)
  • Ngoài ra còn có ký hiệu PN khác như 10 (chỉ PN10) hay 25 (chỉ PN25)
  • Hay kí hiệu 1K chỉ van với áp suât thiết kế theo tiêu chuẩn mặt bích JIS 10K
  • Hoặc A1 đối với van theo tiêu chuẩn ANSI 150LB
• Vật liệu gang cầu (D2) đảm bảo độ bền cơ học, khả năng chịu áp và tuổi thọ cao.
• Màu sơn (xanh hoặc đỏ) là màu tiêu chuẩn của van Shinyi.

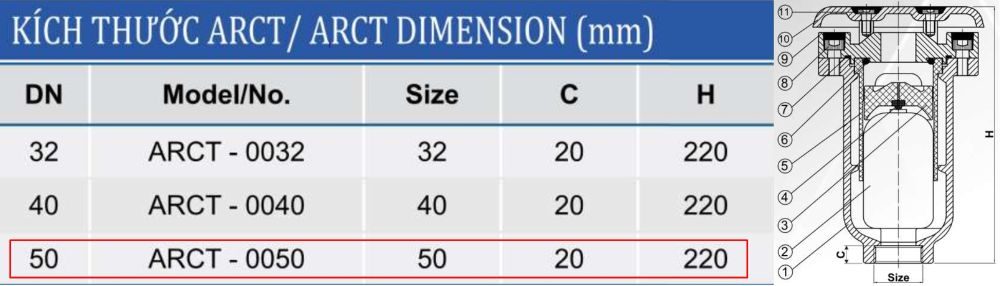

3. Kích thước van Shinyi ARCT DN50

Kích thước của Shinyi ARCT DN50 được hãng sản xuất tiêu chuẩn hóa để phù hợp với không gian lắp đặt phổ biến trong hố van và phòng kỹ thuật.

• Van có chiều cao tổng thể khoảng 220 mm
• Chiều dài đầu nối đạt 20mm
• Kích cỡ van Size là 50mm

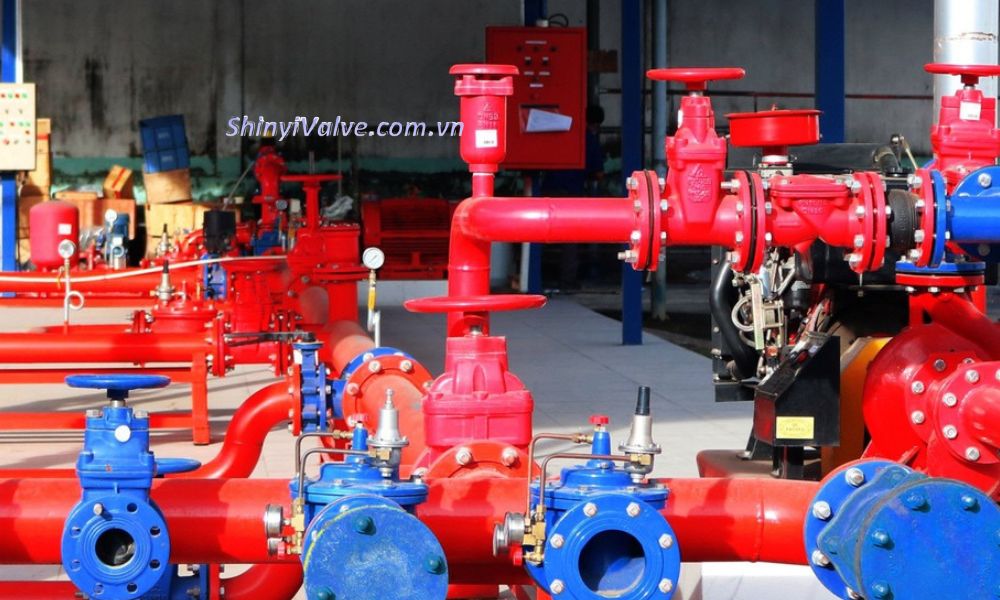

4. Ứng dụng của van gang Shinyi ARCT DN50

Van Shinyi ARCT DN50 được sử dụng rộng rãi trong nhiều hệ thống cần thoát khí tồn dư tự động bên trong ống nhằm duy trì hiệu suất hoạt động. Một số lĩnh vực có thể kể đến như

• Hệ thống trạm bơm cấp nước đô thị
• Mạng lưới phân phối nước nội khu
• Công trình phòng cháy chữa cháy (PCCC)
