EMD-0100

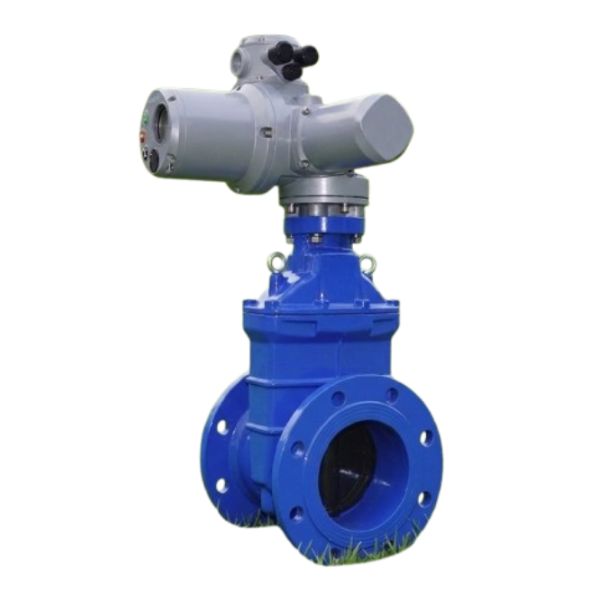

Van cổng điện Shinyi EMD DN100 là dòng van Shinyi được ứng dụng trong nhiều hệ thống đường ống nước. Thiết bị giúp việc đóng mở dòng chảy được thực hiện tự động và ổn định.

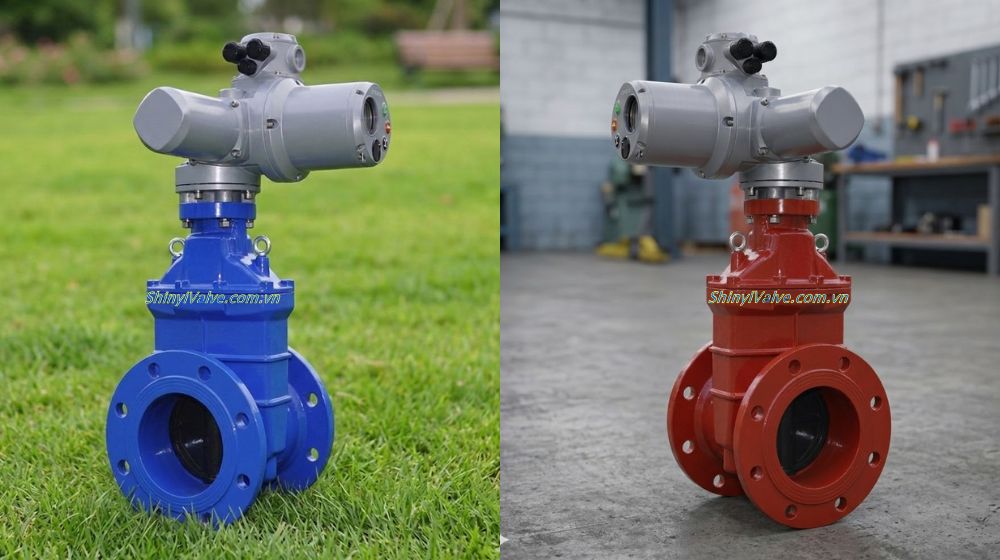

1. Tìm hiểu Shinyi EMD DN100

Trong các dòng van cổng động cơ điện Shinyi, van Shinyi EMD DN100 là model được nhiều nhà thầu và chủ đầu lựa chọn trong các hệ thống đường ống công nghiệp và PCCC. Thiết bị mang mã model chuẩn là EMD10-0100, , tương ứng kích thước DN100 và được thiết kế để vận hành đóng mở tự động bằng motor điện.

Ngoài ra, EMD10-0100 còn tương ứng với kích thước van cổng DN100, đây cũng là một trong những kích thước van cổng gang được sử dụng khá phổ biến trong nhiều hệ thống đường ống hiện nay nhờ khả năng đáp ứng lưu lượng nước lớn và tính linh hoạt khi lắp đặt.

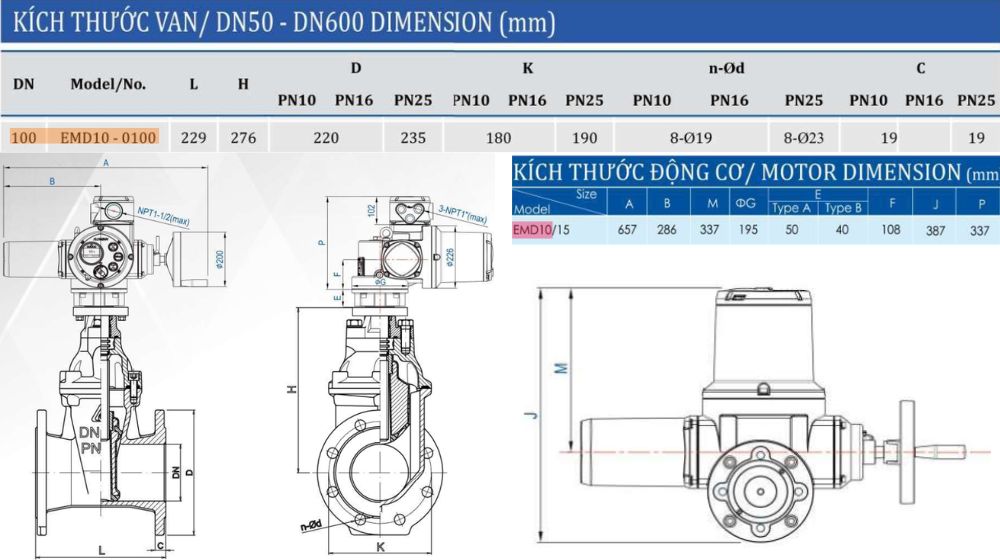

2. Chi tiết kích thước của Shinyi EMD10-0100

Theo nhà sản xuất van cổng Shinyi, van Shinyi EMD DN100 được thiết kế theo tiêu chuẩn mặt bích thông dụng, phù hợp lắp đặt cho các hệ thống đường ống DN100. Kích thước tổng thể của EMD10-0100 cũng như bộ truyền động điện được công bố chi tiết như sau:

• Kích thước danh nghĩa: DN100 (>Xem thêm DN100 là phi bao nhiêu)
• Chiều dài thân van (L): 229mm
• Chiều cao thân van (H): 276mm
• Đường kính mặt bích (D):220 ~ 235mm
• Khoảng cách tâm lỗ bulong (K): 180 ~ 190mm
• Số lượng lỗ bulong (n): 8 lỗ
• Đường kính lỗ bulong (Ød): Ø19 ~ Ø23
• Chiều dày mặt bích (C): 19mm
• Kích thước bộ truyền động điện:
  • Chiều dài (A): 657mm
  • CHiều cao (J): 387mm

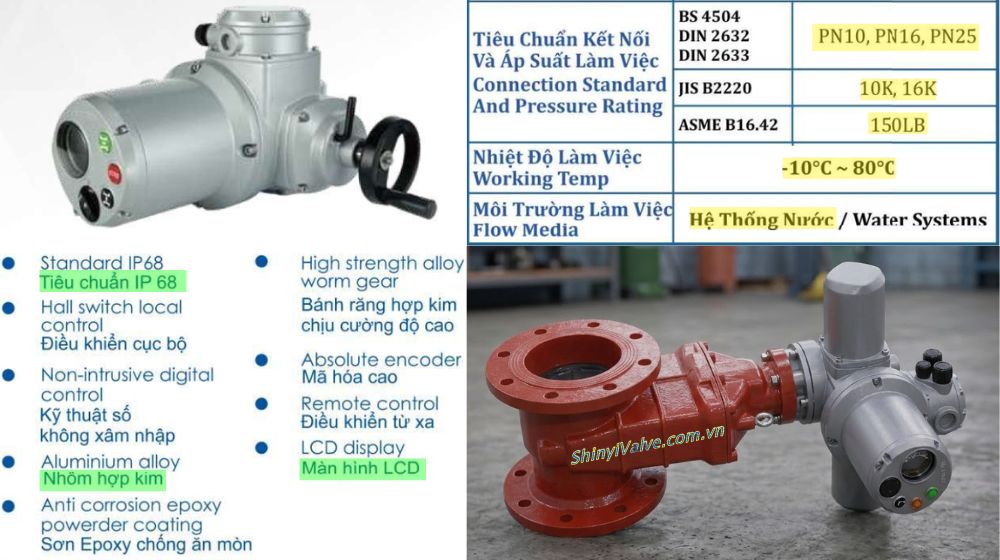

3. Đặc điểm kỹ thuật của Shinyi EMD DN100

Shinyi EMD DN100 được trang bị bộ truyền động điện hiện đại cùng nhiều tính năng kỹ thuật giúp thiết bị vận hành ổn định, chính xác và phù hợp với các hệ thống đường ống nước hoặc PCCC. Một số đặc điểm kỹ thuật nổi bật của EMD10-0100 bao gồm:

• Áp suất làm việc: PN10, PN16, PN25, JIS 10K, JIS 16K, ASME 150LB
• Nhiệt độ làm việc: -10°C ~ 80°C
• Môi trường làm việc: Hệ thống nước
• Tiêu chuẩn bảo vệ: IP68 chống bụi và chống nước
• Bánh răng truyền động: Worm gear hợp kim cường độ cao
• Khả năng điều khiển: Hỗ trợ điều khiển từ xa
• Màn hình hiển thị: LCD

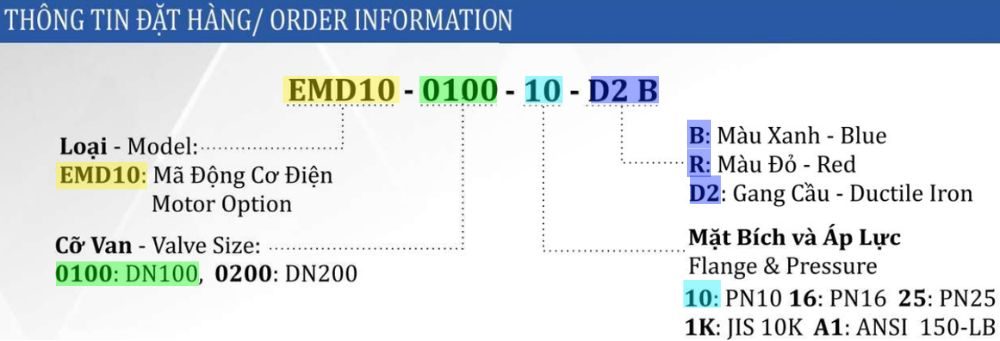

4. Đặt hàng Shinyi EMD10-0100

Shinyi EMD10-0100 được cấu thành từ nhiều ký hiệu trong mã thiết bị, mỗi ký hiệu thể hiện một thông tin kỹ thuật cụ thể. Việc hiểu rõ cấu trúc mã đặt hàng sẽ giúp lựa chọn đúng model phù hợp với yêu cầu hệ thống. Cấu trúc mã đặt hàng: EMD10-0100-10-D2B, trong đó:

• EMD10: Mã bộ truyền động điện (Motor option)
• 0100: Kích thước van DN100
• 10: PN10 (Tùy chọn áp suất)
• D2: Thân van là gang cầu
• Màu sắc:
  • B: Màu xanh (Blue)
  • R: Màu đỏ (Red)

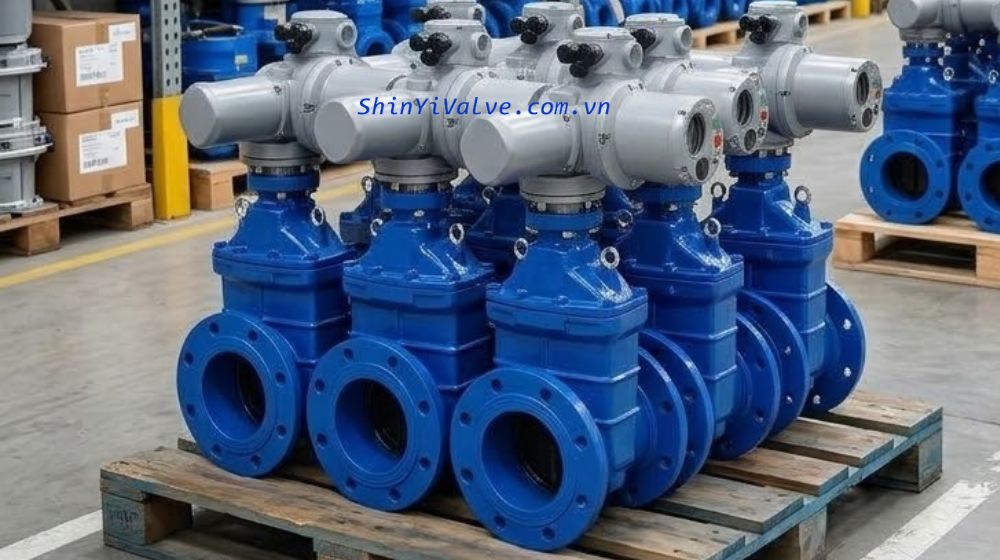

5. Kho van Shinyi EMD DN100

Đại lý van Shinyi chúng tôi hiện có sẵn kho Shinyi EMD DN100 (EMD10-0100) với số lượng lớn, sẵn sàng cung cấp nhanh cho các công trình cấp nước, PCCC và hệ thống đường ống công nghiệp. Tất cả thiết bị trước khi xuất kho đều được kiểm tra model, kích thước và tình trạng thiết bị nhằm đảm bảo chất lượng khi bàn giao cho người mua hàng

Bên cạnh van Shinyi EMD DN100, kho còn có nhiều kích cỡ van cổngi khác phù hợp với nhiều hệ thống đường ống khác nhau
