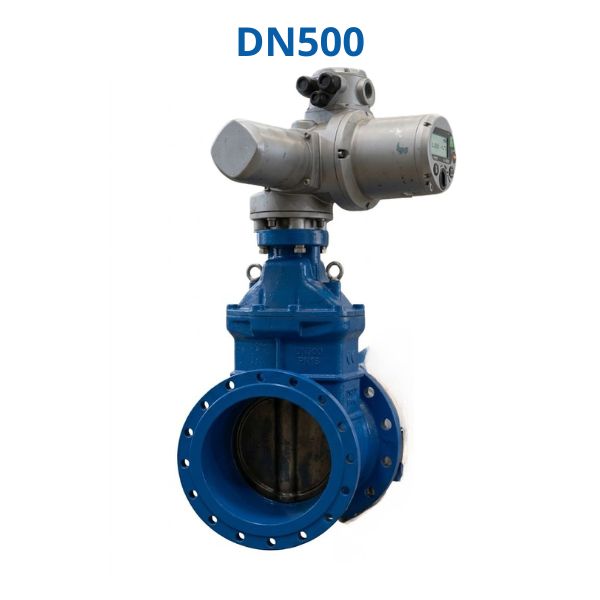

EMD DN500

Van Shinyi EMD DN50 được thiết kế cho các hệ thống cấp nước, PCCC và công nghiệp có lưu lượng cao. Với khả năng lắp đặt trên cả dòng van cổng ty nổi và ty chìm, Shinyi EMD-0500 mang đến giải pháp vận hành ổn định cho các tuyến ống trọng yếu trong những công trình quy mô lớn

1. Van Shinyi EMD DN500 thuộc nhóm van nào

Van Shinyi EMD DN500 là dòng van cổng động cơ điện Shinyi sử dụng kết nối mặt bích và được thiết kế để tự động hóa quá trình đóng mở trên các tuyến đường ống kích thước lớn.

Điểm đặc biệt của Shinyi EMD-0500 là bộ truyền động điện EMD60 có thể lắp đặt trên cả hai dòng van cổng phổ biến của Shinyi gồm:

• Van cổng ty nổi Shinyi (RRHX) thông qua kết nối Type A
• Van cổng ty chìm Shinyi (RVHX) thông qua kết nối Type B

Nhờ thiết kế này, van Shinyi EMD DN500 có thể đáp ứng nhiều yêu cầu vận hành khác nhau, từ các hệ thống cần quan sát trạng thái đóng mở trực tiếp bằng ty nổi cho tới các công trình ưu tiên lắp đặt gọn gàng với van cổng ty chìm

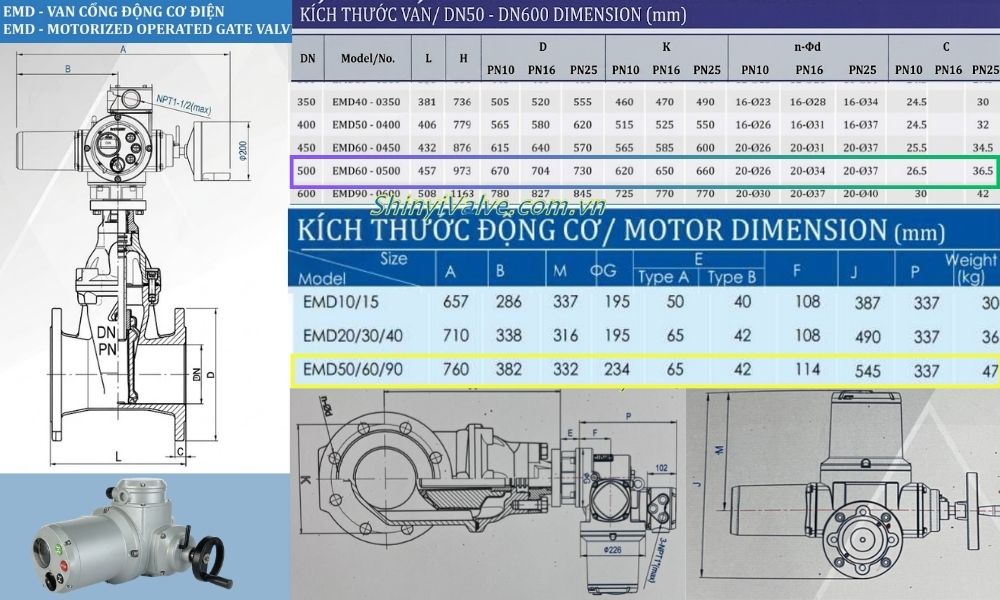

2. Kích thước của Shinyi EMD-0500

Kích thước là một trong những thông số cần được đối chiếu đầu tiên trước khi lựa chọn van Shinyi EMD DN500. Thông số thân van cổng Shinyi model EMD theo catalogue:

• Kích thước danh nghĩa: DN500
• Model: EMD60-0500
• Chiều dài thân van (L): 457 mm
• Chiều cao thân van (H): 1012 mm
• Đường kính ngoài mặt bích (D): 670 ~ 730 mm
• Khoảng cách tâm các lỗ bulong (K): 620 ~ 660 mm
• Tổng số lỗ bulong (n): 20 lỗ
• Đường kính lỗ bulong (Ød): Ø26 ~ Ø37 mm
• Kích thước cổ kết nối (C): 27.5 ~ 36.5 mm

Kích thước bộ truyền động EMD60 của van Shinyi EMD DN500 là:

• Chiều dài tổng thể (A): 760 mm
• Chiều rộng bộ động cơ (B): 382 mm
• Chiều dài cụm điều khiển (M): 332 mm
• Đường kính thân động cơ (ØG): 234 mm
• Kích thước đầu kết nối (E):
  • Type A: 65 mm
  • Type B: 42 mm
• Kích thước đế kết nối (F): 114 mm
• Chiều cao bộ truyền động (J): 545 mm
• Kích thước tay vận hành khẩn cấp (P): 337 mm
• Khối lượng bộ truyền động: 47 kg

Với chiều cao thân van vượt mốc 1 mét, Shinyi EMD-0500 thuộc nhóm van cần được tính toán kỹ về không gian lắp đặt và bảo trì ngay từ giai đoạn thiết kế

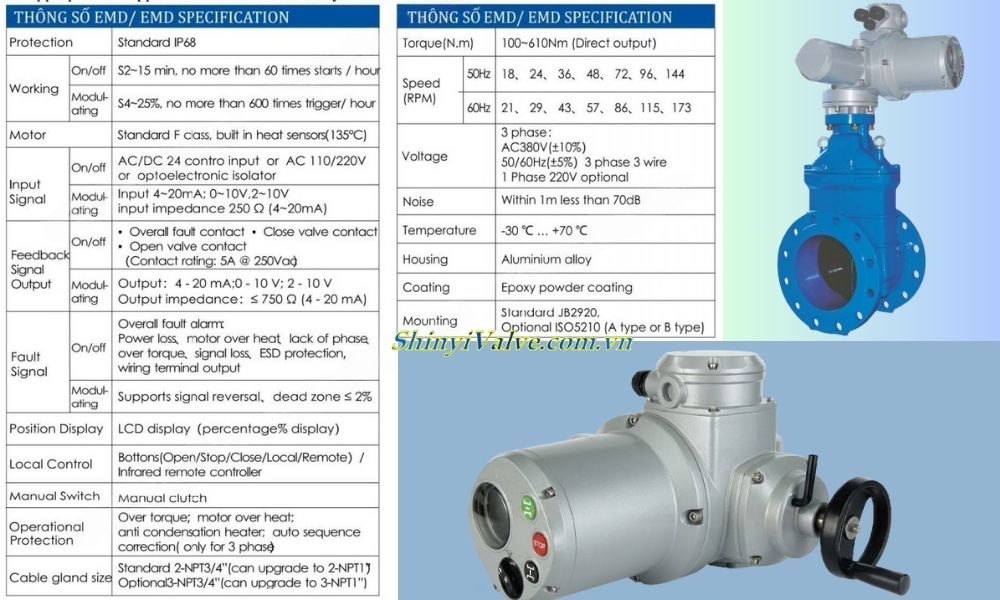

3. Thông số cần kiểm tra khi chọn van Shinyi EMD DN500

Đối với các công trình quy mô lớn, việc xác định đúng thông số kỹ thuật ngay từ đầu sẽ giúp tránh phát sinh chi phí điều chỉnh hoặc thay thế sau này. Một số thông số quan trọng của Shinyi EMD-0500 cần kiểm tra gồm:

3.1 Kích thước đường ống lắp van Shinyi EMD DN500

Việc xác định đúng kích thước giúp đảm bảo van có thể lắp đặt đồng bộ với hệ thống và hạn chế phát sinh chi phí điều chỉnh sau này

• Xác nhận đúng DN500
• Đối chiếu với bản vẽ thiết kế

3.2 Áp lực làm việc của Shinyi EMD-0500

Bên cạnh kích thước, áp lực làm việc cũng là yếu tố ảnh hưởng trực tiếp đến độ an toàn và tuổi thọ của van. Người dùng cần lựa chọn cấp áp lực phù hợp với điều kiện vận hành thực tế của hệ thống

• PN10 >> Hiểu thêm PN10 là gì
• PN16 >> Đọc thêm PN16 là gì
• PN25 >> Đọc để hiểu về mức áp lớn này PN25 là gì

3.3 Nguồn điện bộ truyền động của van Shinyi EMD DN500

Đối với các dòng Shinyi EMD-0500 sử dụng bộ truyền động điện, nguồn cấp điện là thông số cần được xác nhận trước khi đặt hàng để tránh sai khác về cấu hình

• Điện áp sử dụng
• Tần số nguồn điện
• Kiểu cấp điện theo yêu cầu dự án

3.4 Tín hiệu điều khiển của Shinyi EMD-0500

Nếu hệ thống có yêu cầu điều khiển tự động hoặc giám sát từ xa, người dùng cần kiểm tra loại tín hiệu điều khiển mà bộ truyền động phải hỗ trợ

• 4 ~ 20mA
• 0 ~ 10V
• 1 ~ 5V

Việc lựa chọn đúng tín hiệu giúp van cổng mặt bích sử dụng động cơ điện Shinyi dễ dàng tích hợp với PLC, SCADA hoặc các hệ thống điều khiển trung tâm.

3.5 Điều kiện lắp đặt của van Shinyi EMD DN500

Môi trường làm việc cũng là yếu tố cần được xem xét trước khi lựa chọn van. Điều này giúp đảm bảo bộ truyền động và thân van hoạt động ổn định trong suốt quá trình sử dụng

• Trong nhà hoặc ngoài trời
• Môi trường có độ ẩm cao
• Khu vực dễ ngập nước

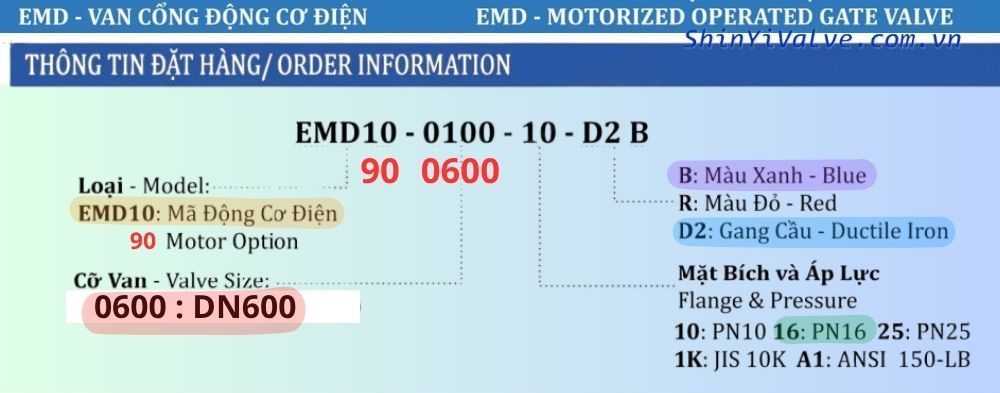

4. Đọc hiểu mã đặt hàng Shinyi EMD-0500

Để tránh nhầm lẫn khi đặt mua, người dùng nên hiểu ý nghĩa của các ký hiệu trên model sản phẩm. Ví dụ:

EMD60-0500-16-D2 B

Ý nghĩa từng ký hiệu:

• EMD60: Bộ truyền động điện EMD60
• 0500: Kích thước DN500
• 16: Áp lực PN16
• D2: Thân van gang cầu
• B: Sơn epoxy màu xanh

Thông qua mã đặt hàng, người mua có thể nhanh chóng nhận biết model cơ bản của Shinyi EMD-0500 trước khi đối chiếu với catalogue kỹ thuật. Ngoài ra người dùng chưa hiểu hãy liên hệ đại lý van Shinyi chúng tôi để được hỗ trợ tra cứu nhanh
