EMD DN80

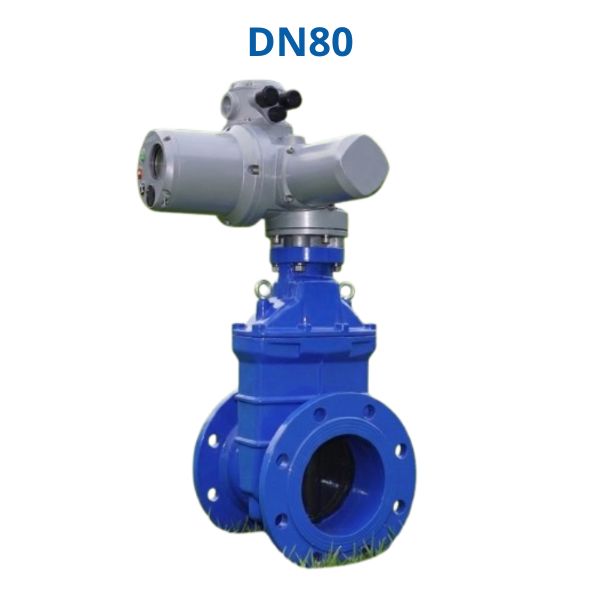

Van Shinyi EMD DN80 là dòng van cổng Shinyi được trang bộ điều khiển tự động với tiêu chuẩn bảo vệ IP68, cho phép vận hành từ xa và giám sát trạng thái đóng mở theo thời gian thực

1. Van Shinyi EMD DN80 phù hợp với hệ thống nào

Van Shinyi EMD DN80 là dòng van cổng động cơ điện Shinyi được thiết kế để tự động hóa quá trình đóng mở lưu chất trên các tuyến ống trung bình và lớn. So với dòng vận hành bằng tay quay truyền thống, model này giúp người vận hành kiểm soát trạng thái van từ xa, giảm thời gian thao tác và nâng cao hiệu quả quản lý hệ thống

Van Shinyi EMD DN80 thường được sử dụng trong:

• Hệ thống cấp nước sạch đô thị
• Trạm bơm tăng áp
• Hệ thống PCCC
• Hệ thống HVAC trong tòa nhà
• Nhà máy sản xuất và khu công nghiệp

Trước khi lựa chọn, người dùng có thể tham khảo thêm DN80 là phi bao nhiêu để đối chiếu với kích thước đường ống thực tế. Đây cũng là một trong những kích thước phổ biến của dòng van cổng DN80

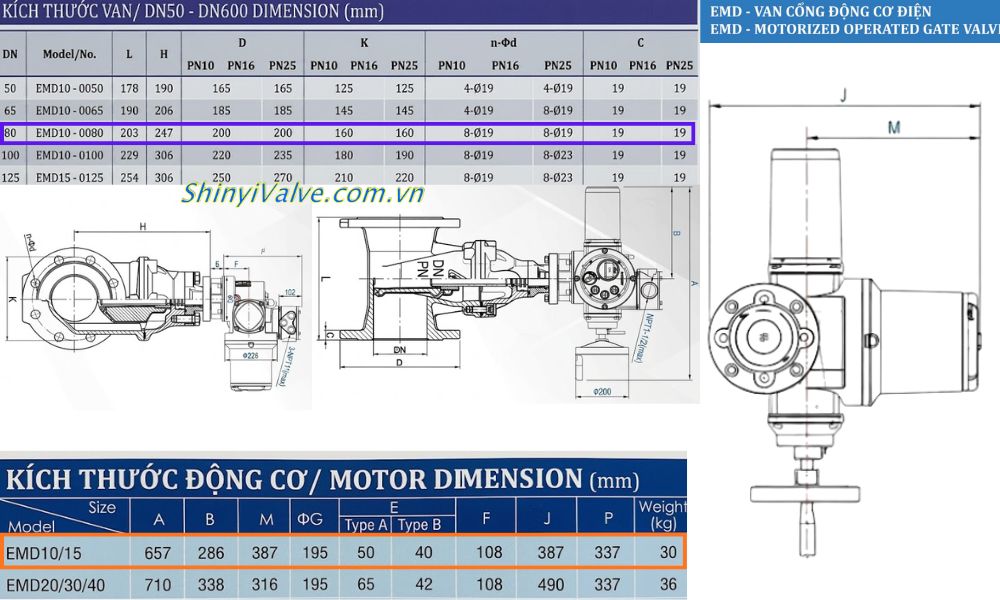

2. Kích thước của Shinyi EMD-0080

Nhà sản xuất Shinyi công bố đầy đủ thông số kích thước của van cổng DN80 model Shinyi EMD-0080 nhằm hỗ trợ kỹ sư thiết kế và đơn vị thi công bố trí không gian lắp đặt chính xác. Các thông số cơ bản của van Shinyi EMD DN80 gồm:

• Kích thước danh nghĩa: DN80
• Chiều dài thân van (L): 203 mm
• Chiều cao thân van (H): 280 mm
• Đường kính ngoài mặt bích (D): 200 mm
• Khoảng cách tâm các lỗ bulong (K): 160 mm
• Tổng số lỗ bulong (n): 8 lỗ
• Đường kính lỗ bulong (Ød): Ø19 mm

Kích thước bộ truyền động điện của van Shinyi EMD DN80 gồm:

• Chiều dài tổng thể (A): 657 mm
• Chiều rộng bộ động cơ (B): 286 mm
• Chiều dài cụm điều khiển (M): 337 mm
• Chiều cao lắp đặt (J): 387 mm

3. Điều khiển của van Shinyi EMD DN80

Điểm nổi bật của van cổng gang dòng Shinyi EMD-0080 nằm ở khả năng điều khiển linh hoạt, đáp ứng yêu cầu của các hệ thống tự động hóa hiện đại.

3.1 Điều khiển tại chỗ của Shinyi EMD-0080

Người vận hành có thể thao tác trực tiếp trên bộ điều khiển thông qua các nút chức năng:

• Open (Mở van)
• Stop (Dừng)
• Close (Đóng van)
• Local (Điều khiển tại chỗ)
• Remote (Điều khiển từ xa)

3.3 Điều khiển từ xa của van Shinyi EMD DN80

Bộ truyền động EMD của Shinyi EMD-0080 hỗ trợ nhiều dạng tín hiệu điều khiển như:

• 4 ~ 20mA: Tín hiệu dòng điện được sử dụng nhiều nhất trong hệ thống tự động hóa. Tín hiệu này giúp trung tâm điều khiển nhận biết chính xác mức độ đóng mở của van ngay cả khi khoảng cách truyền tín hiệu xa
• 0 ~ 10V: Tín hiệu điện áp thường được sử dụng trong các hệ thống điều khiển tòa nhà (BMS), cho phép điều khiển vị trí đóng mở của van theo tỷ lệ mong muốn
• 1 ~ 5V: Tương tự tín hiệu 0 ~ 10V nhưng có dải điện áp nhỏ hơn, thường được sử dụng trong một số hệ thống PLC hoặc bộ điều khiển chuyên dụng

4. Tiêu chuẩn bảo vệ IP68 của Shinyi EMD-0080 có ý nghĩa gì

Một trong những thông số quan trọng nhất trên bộ truyền động điện của van cổng mặt bích model Shinyi EMD-0080 là tiêu chuẩn bảo vệ IP68. Tiêu chuẩn này mang lại nhiều lợi ích thực tế như:

• Chống bụi hiệu quả
• Chống nước hiệu quả trong môi trường ngập tạm thời
• Hoạt động ổn định trong hố van kỹ thuật
• Phù hợp với trạm bơm và công trình ngoài trời
• Giảm nguy cơ hư hỏng động cơ do hơi ẩm

Đặc biệt, catalogue của Shinyi cho biết bộ truyền động EMD có khả năng chịu ngâm nước trong thời gian nhất định mà vẫn duy trì hoạt động ổn định

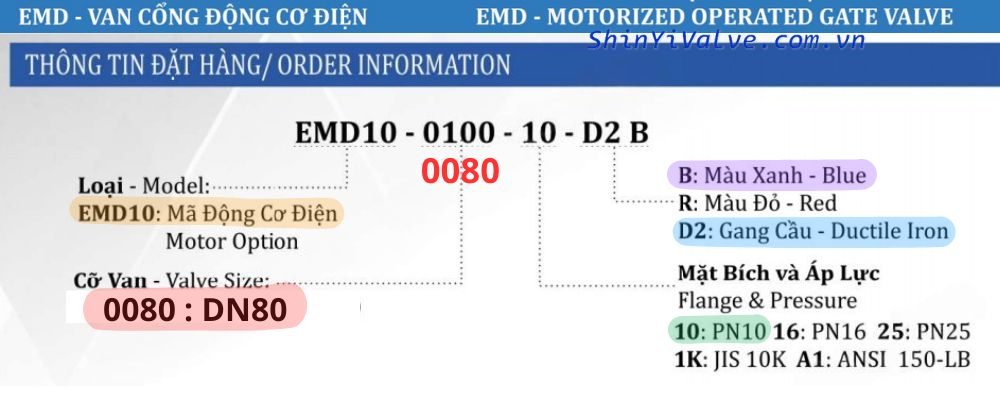

5. Đọc hiểu mã đặt hàng của van Shinyi EMD DN80

Để tránh nhầm lẫn khi đặt mua, người dùng nên hiểu cách đọc mã sản phẩm của van Shinyi EMD DN80.

Ví dụ mã:

EMD10-0080-16-D2 B

Ý nghĩa cụ thể:

• EMD10: Bộ truyền động điện EMD
• 0080: Kích thước DN80
• 16: Áp lực PN16
• D2: Thân van gang cầu
• B: Sơn epoxy màu xanh

Ngoài ra còn có các tùy chọn khác như:

• PN10 >> Đọc thêm PN10 là gì
• PN25 >> Hiểu thêm PN25 là gì
• Màu đỏ (R)
