FBGS DN50

Shinyi FBGS DN50 là dòng van bướm mặt bích gang được ShinYi phát triển cho các hệ thống yêu cầu độ kín cao, khả năng chịu áp ổn định và vận hành bền bỉ trong thời gian dài. Với kinh nghiệm thực tế từ đại lý phân phối, chúng tôi khẳng định đây là lựa chọn cần được ưu tiên khi người dùng cần thiết kế hoặc thi công đường ống DN50 tiêu chuẩn.

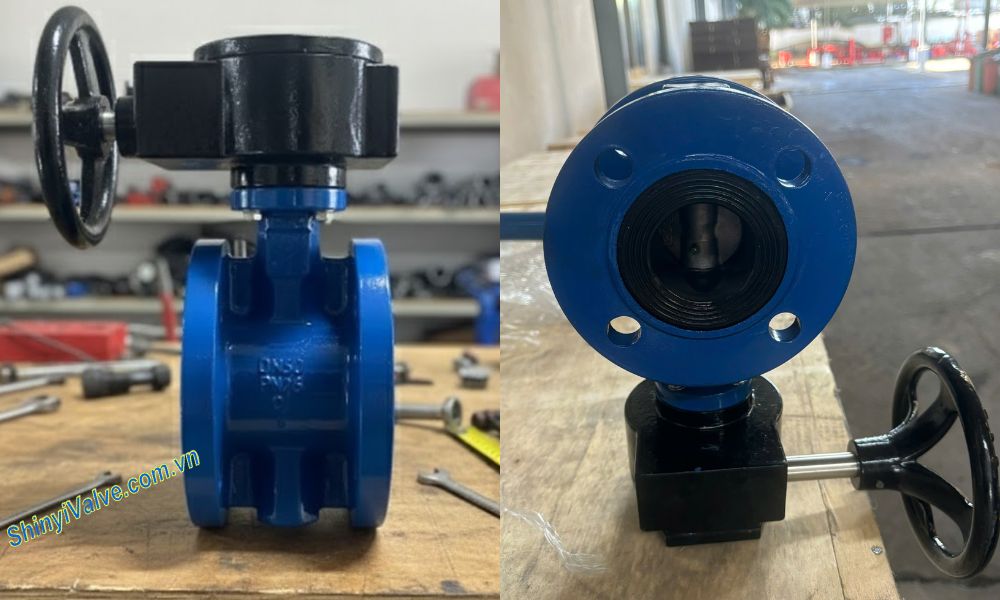

1. Đôi nét về van bướm Shinyi FBGS DN50

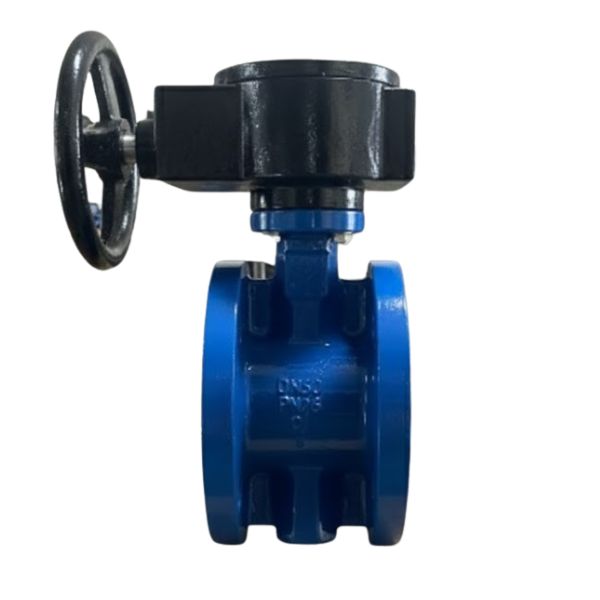

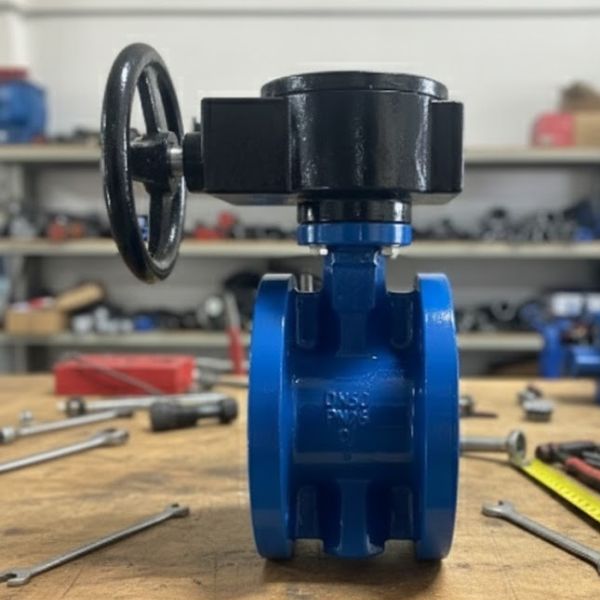

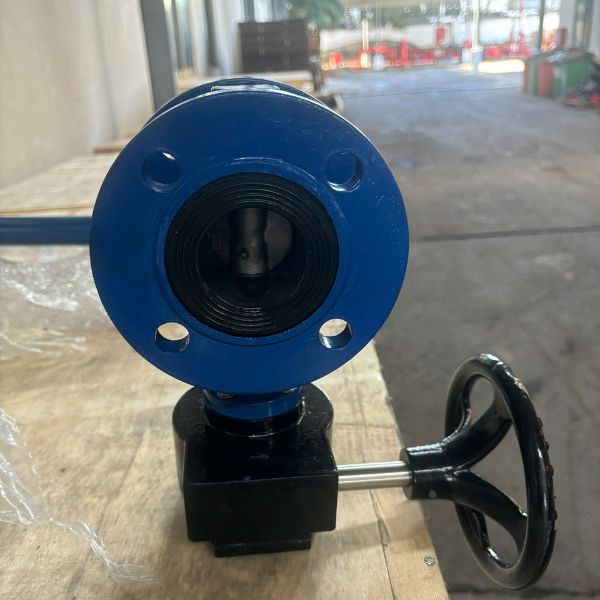

Van Shinyi FBGS DN50 sở hữu kết cấu hai mặt bích liền thân, chất liệu thân van bằng gang cầu phủ epoxy xanh đặc trưng của ShinYi và bộ truyền động hộp số giúp vận hành chính xác.

• Dòng van bướm mặt bích Shinyi này được phát triển cho các mạng lưới đường ống với sự ổn định và độ kín được đặt lên hàng đầu.
• Việc sử dụng thân van gang, kết hợp mặt bích tiêu chuẩn, giúp van FBGS DN50 làm việc ổn định ngay cả khi hệ thống chịu rung động, áp lực thay đổi hoặc vận hành liên tục.
• Với van bướm DN50, đây là kích cỡ thường xuyên xuất hiện trong các ống nhánh ở nhiều công trình quy mô vừa và lớn

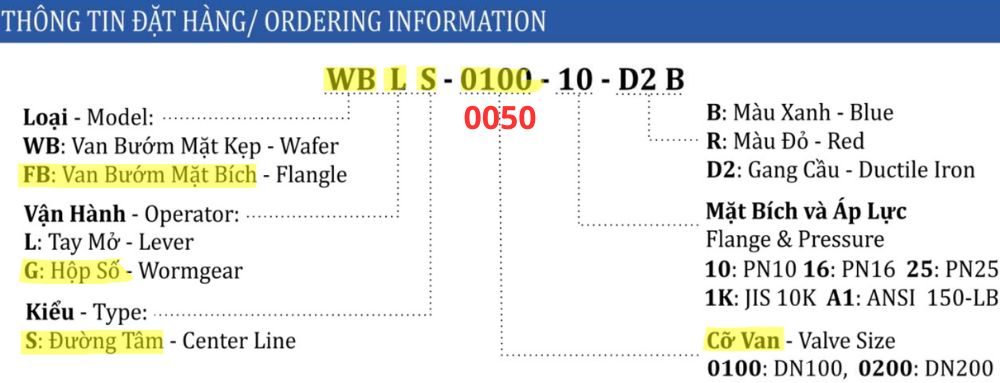

2. Giải mã ký hiệu van mặt bích Shinyi FBGS DN50

Nhiều người mua hàng và kỹ sư mắc sai lầm khi chỉ nhìn vào DN mà bỏ qua toàn bộ mã kỹ thuật. Trên thực tế, ký hiệu Shinyi FBGS DN50 mang đầy đủ thông tin cấu hình van, giúp bạn tránh nhầm lẫn ngay từ khâu đặt hàng.

• FBGS thể hiện đây là van bướm kiểu nối mặt bích
• Van này vận hành bằng hộp số (G)
• Thiết kế trục van kiểu đường tâm (S)
• 0050 xác định kích thước danh nghĩa của van, tương thích trực tiếp với hệ thống ống DN50
• Về cấp áp lực, van sử dụng các dòng sau đây
  • Với dòng van theo chuẩn áp lực PN, có loại van PN10, PN16, PN25
  • Với van theo tiêu chuẩn JIS, có loại van 1K ứng với áp suất theo chuẩn JIS 10K
  • Ngoài ra, van này còn sản xuất loại A1, với áp suất 150LB theo chuẩn ANSI
• Thân van làm từ gang cầu (D2)

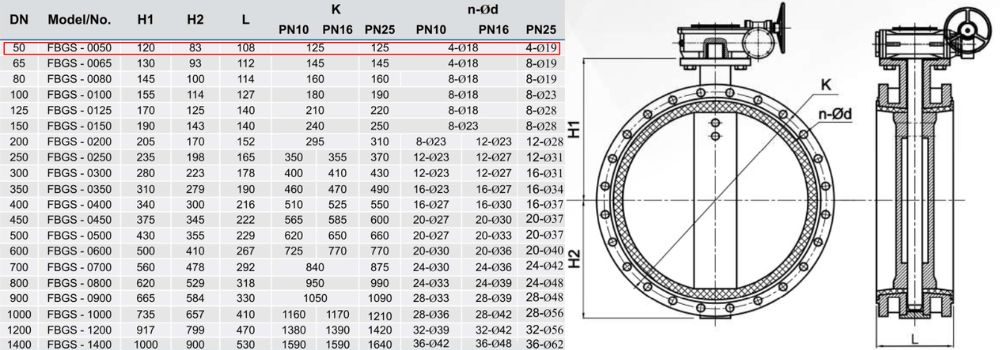

3. Thông số kích thước van Shinyi FBGS DN50

Kích thước van là yếu tố kỹ thuật bắt buộc phải kiểm tra trước khi đưa van vào thiết kế hoặc thi công. Đối với Shinyi FBGS DN50, toàn bộ kích thước hình học của van được tiêu chuẩn hóa rõ ràng, giúp người thiết kế và thi công kiểm soát chính xác không gian lắp đặt.

• Chiều cao từ tâm trục đến hộp số H1 là 120mm
• Bán kính mặt bích H1 là 83mm
• Chiều dài thân van L đạt 108 mm.
• Đường kính vòng bulong mặt bích K được cố định ở mức 125 mm
• Van sử dụng 4 lỗ bulong, với kích thước dao động từ 18mm ~ 19mm

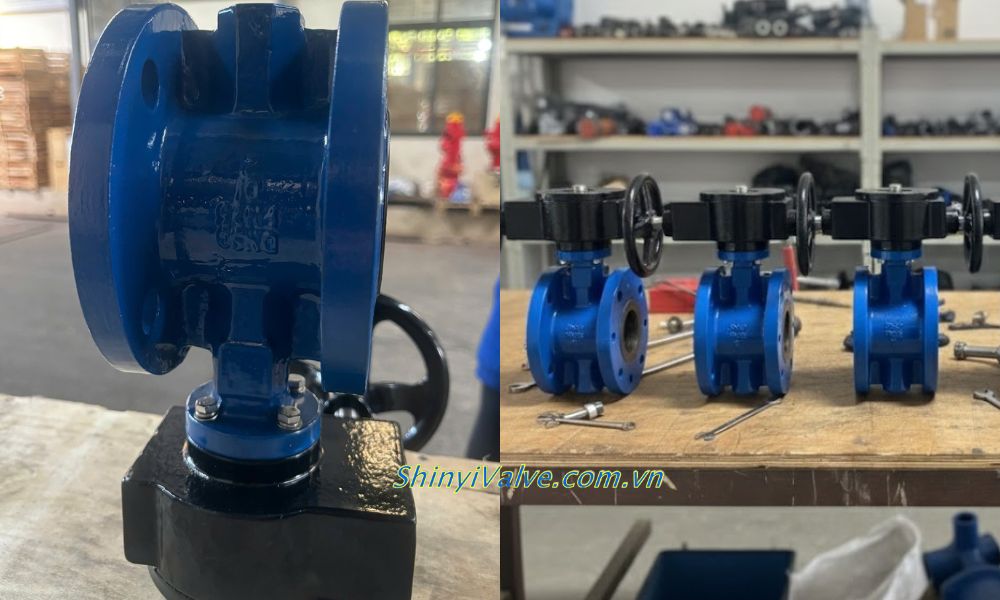

4. Lưu ý khi mua van Shinyi FBGS DN50

Từ góc nhìn của chủ đại lý, chúng tôi luôn nhấn mạnh rằng việc mua van bướm Shinyi FBGS DN50 không nên chỉ dựa vào giá. Điều khách hàng cần quan tâm là nguồn gốc sản phẩm, tiêu chuẩn mặt bích, áp lực làm việc và điều kiện môi trường sử dụng.

• Cần xác định rõ hệ thống dùng nước sạch, nước thải hay PCCC để chọn đúng loại van với màu sắc phù hợp nhằm đồng bộ với hệ thống
• Kiểm tra lớp phủ epoxy, tem nhãn và dấu đúc trên thân van để tránh hàng không rõ nguồn gốc.
• Cần áp dụng van FBGS DN50 đúng với kích thước ống đang thi công, tránh rò rỉ hay kẹt đĩa, dẫn đến tốn chi phí bảo dưỡng về sau
