FBGS DN65

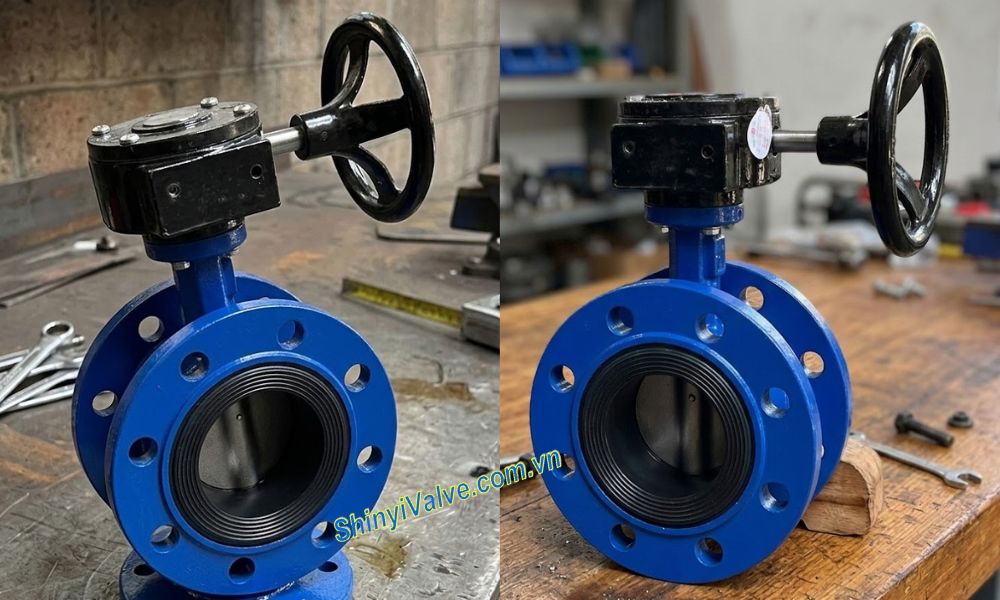

Van bướm Shinyi FBGS DN65 là một trong những dòng van bướm Shinyi được thiết kế chuyên dụng cho các tuyến ống nhỏ, kết hợp kết cấu mặt bích chắc chắn và cơ chế vận hành tay quay ổn định. Việc hiểu rõ cấu tạo, ký hiệu model và kích thước kỹ thuật của dòng Shinyi FBGS-0065 giúp người dùng đưa ra quyết định chính xác ngay từ đầu, tránh các rủi ro vận hành và chi phí thay thế sau này.

1. Tổng quan về van bướm Shinyi FBGS DN65

Trước khi quyết định lắp đặt một trong các loại van nước cho hệ thống, người thiết kế và thi công cần hiểu rõ bản chất và phạm vi ứng dụng của loại van này. Van bướm Shinyi FBGS DN65 thuộc dòng van bướm mặt bích Shinyi, được nhà sản xuất thiết kế chuyên biệt cho các tuyến ống DN65 trong hệ thống cấp nước, xử lý nước và công nghiệp nhẹ.

• Thân van được chế tạo từ gang cầu (Khi tìm hiểu gang cầu là gì, bạn đọc có thể thấy vật liệu này mang lại khả năng chịu lực và chống nứt gãy tốt hơn gang xám thông thường)
• Đĩa van bằng inox chống ăn mòn, phù hợp cho môi trường nước sạch và nước công nghiệp.
• Gioăng cao su EPDM hoặc NBR đảm bảo độ kín tốt khi đóng van

Van bướm Shinyi FBGS DN65 phù hợp cho đoạn ống lưu lượng nhỏ trong

• Hệ thống cấp nước đô thị
• Công trình phòng cháy chữa cháy
• Nhà máy công nghiệp, xử lý nước

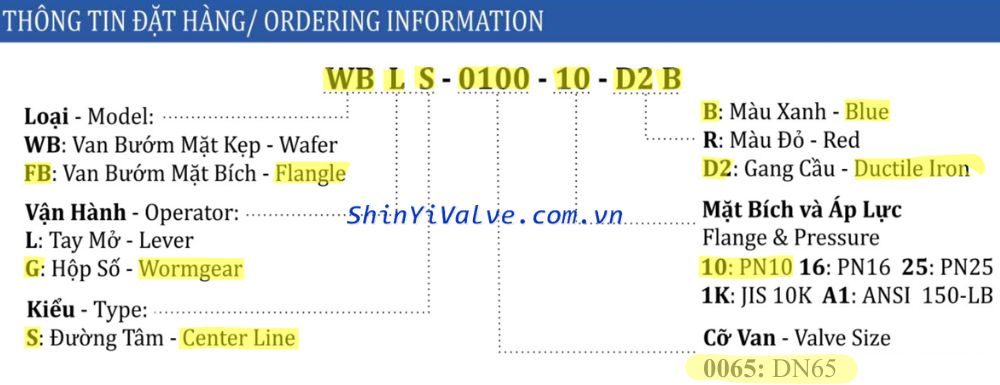

2. Chi tiết ký hiệu Shinyi FBGS-0065

Hiểu đúng ký hiệu model van bướm Shinyi FBGS DN65 là bước quan trọng để tránh đặt nhầm van. Trong ngành van công nghiệp, chỉ cần sai một ký tự trong mã model cũng dẫn đến việc nhận sai cấu hình van, ảnh hưởng trực tiếp đến khả năng lắp đặt và vận hành của hệ thống. Với Shinyi FBGS-0065, từng ký hiệu mang ý nghĩa rõ ràng

• FB: Đây là dòng van bướm mặt bích, kết nối bằng bulong hai bên mặt bích của đường ống.
• G: Van bướm Shinyi FBGS DN65 sử dụng hộp số tay quay, giúp vận hành nhẹ nhàng và kiểm soát chính xác góc mở.
• S: Thiết kế đường tâm, trục van nằm ở tâm đĩa van. Đây là cấu trúc phổ biến cho hệ thống nước.
• 0065: Kích thước danh nghĩa của van là DN65 ← Khám phá van bướm DN65 là gì để biết thêm về kích thước van
• Các ký hiệu mặt bích và áp lực
  • Ký hiệu PN là gì: Đó là 10/16/25 đối với dòng van có cấp áp lực PN10/PN16/PN25
  • Tiêu chuẩn mặt bích JIS 10K: Sử dụng ký hiệu 1K
  • Chuẩn ANSI 150LB: Có ký hiệu A1 (Xem thêm: 150LB là gì)
• D2: Là ký hiệu về vật liệu gang cầu
• B/R: Màu sơn nhận diện (đỏ hoặc xanh biển)

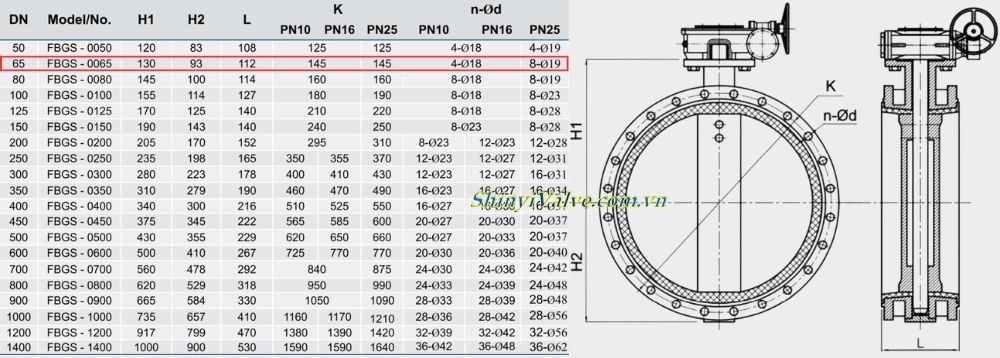

3. Kích thước van bướm Shinyi FBGS DN65

Kích thước kỹ thuật là yếu tố mà kỹ sư thiết kế và đội thi công phải kiểm tra đầu tiên trước khi lắp đặt van bướm Shinyi FBGS DN65. Theo bảng kích thước của nhà sản xuất, dòng van này có các thông số chính

• Chiều cao phần thân trên H1 = 130mm
• Chiều cao phần thân dưới H2 = 93mm
• Chiều dày thân van L = 112 mm
• Đường kính vòng bulong K = 145mm
• Số vòng bulong (n): Từ 4 ~ 8 lỗ
• Đường kính bulong (Ød): Từ Ø18 ~ Ø19

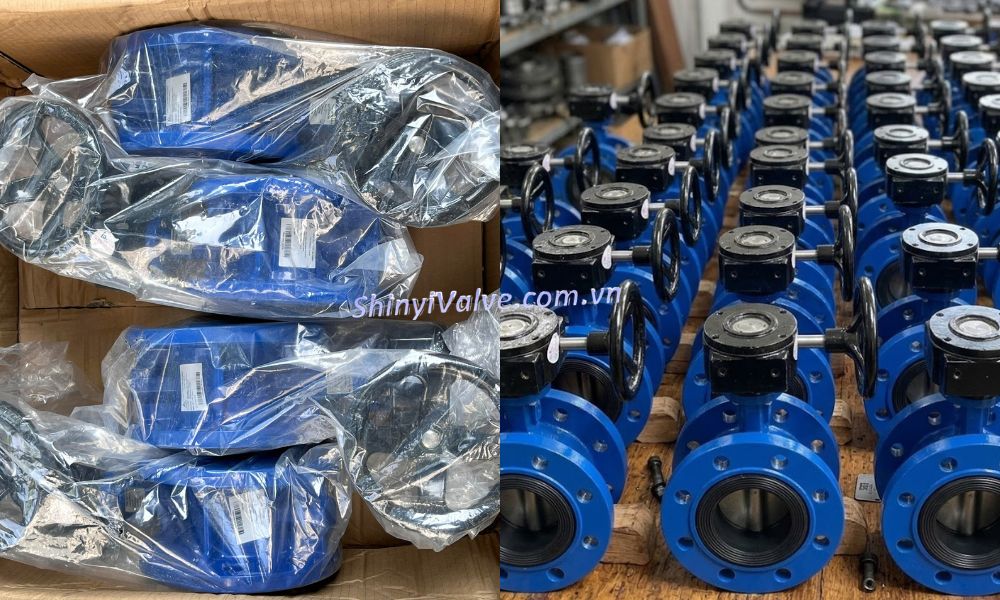

4. Mua van gang Shinyi FBGS-0065 ở đâu

Sau khi hiểu rõ cấu tạo, model và kích thước kỹ thuật của van bướm Shinyi FBGS DN65, bước tiếp theo là lựa chọn nguồn cung cấp đáng tin cậy. Khách hàng nên lựa chọn nhà phân phối uy tín, chẳng hạn như đại lý van Shinyi chúng tôi

• Kho hàng đặt tại Hà Nội và thành phố Hồ Chí Minh, sẵn kho van bướm Shinyi FBGS DN65 với số lượng lớn
• Có chứng nhận CO/CQ đầy đủ, đảm bảo đúng model, có sẵn phụ tùng thay thế
• Sẵn sàng hỗ trợ kỹ thuật khi lắp đặt, báo giá đầy đủ và vận chuyển khắp toàn quốc
