FNCX-0050-A1

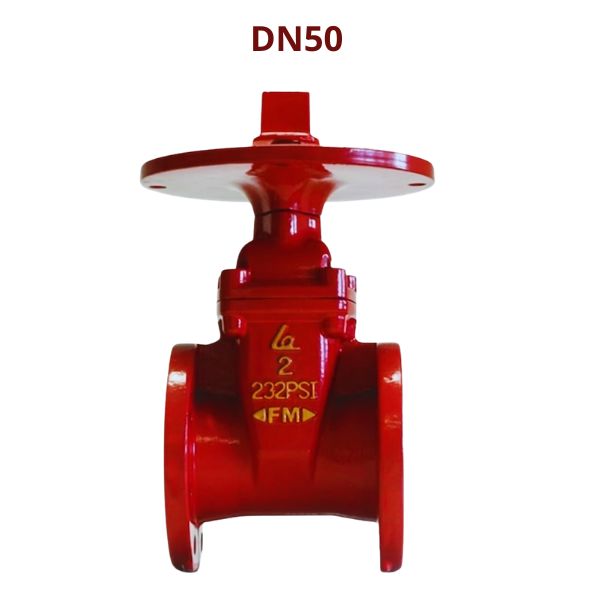

Van Shinyi FNCX-0050-A1 là model thuộc dòng van cổng ty chìm UL FM Shinyi được sử dụng trong các hệ thống phòng cháy chữa cháy hiện nay

1. Van Shinyi FNCX-0050-A1 là dòng van gì

Van Shinyi FNCX-0050-A1 thuộc nhóm van cổng lá van bọc cao su đạt chứng nhận UL/FM, được sử dụng phổ biến trong các hệ thống cấp nước chữa cháy. Đây là dòng van cổng ty chìm nên phần trục van không nâng lên khi đóng mở, giúp tiết kiệm không gian lắp đặt

Theo catalogue của van Shinyi, model này có các đặc điểm nổi bật như:

• Thiết kế lá van bọc cao su EPDM giúp tăng độ kín
• Đóng mở nhẹ nhàng, hạn chế kẹt van
• Thân van bằng gang cầu có độ bền cơ học cao
• Đạt tiêu chuẩn UL/FM dành cho hệ thống PCCC
• Phù hợp lắp đặt trong nhà và ngoài trời

Trong nhiều tài liệu kỹ thuật quốc tế, dòng sản phẩm này còn được xếp vào nhóm UL FM Valve chuyên dụng cho hệ thống chữa cháy

2. Van Shinyi FNCX-0050-A1 sử dụng tiêu chuẩn nào

Model van Shinyi FNCX-0050-A1 được sản xuất với các tiêu chuẩn kỹ thuật chính như:

• Tiêu chuẩn thiết kế: AWWA C509, AWWA C515
• Chứng nhận sản phẩm: FM1120/1130 và UL HMZR
• Tiêu chuẩn mặt bích: ASME B16.42 Class 150
• Tiêu chuẩn Face to Face: ASME B16.10

Bên cạnh các tiêu chuẩn kỹ thuật trên, van Shinyi FNCX-0050-A1 người dùng còn thường bắt gặp các cách gọi theo mức áp lực làm việc như:

• FNCX-0050 150PSI
• Van Shinyi FNCX-0050 232PSI

3. Vật liệu sản xuất của FNCX-0050 150PSI

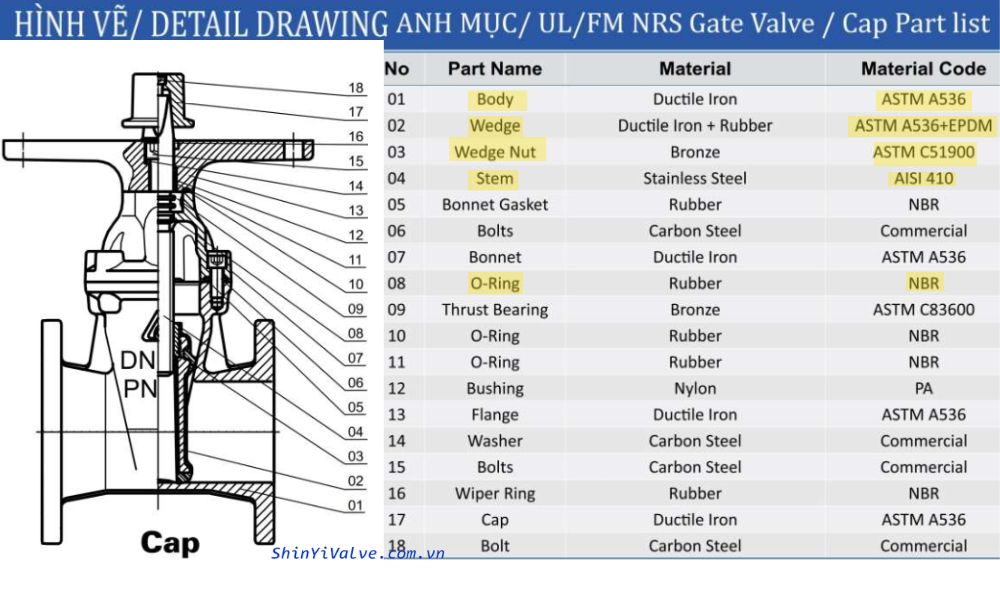

Vật liệu là yếu tố quyết định độ bền và tuổi thọ của van trong hệ thống PCCC. Theo bảng vật liệu trong catalogue, van cổng DN50 model FNCX-0050 150PSI được cấu thành từ các vật liệu chất lượng cao. Các bộ phận chính của van Shinyi FNCX-0050-A1 bao gồm:

• Thân van và nắp van: Gang cầu ASTM A536
• Lá van (Disc/Wedge): Gang cầu bọc cao su EPDM
• Trục van (Stem): Inox AISI 410
• Đai ốc lá van (Wedge Nut): Đồng Bronze ASTM C51900
• Gioăng làm kín và O-ring: Cao su NBR

5. Lưu ý khi đặt mua van Shinyi FNCX-0050-A1

Do dòng UL/FM có nhiều phiên bản khác nhau về áp suất và tiêu chuẩn kết nối nên người mua cần cung cấp chính xác mã sản phẩm khi yêu cầu báo giá. Các thông tin nên xác nhận trước khi đặt hàng:

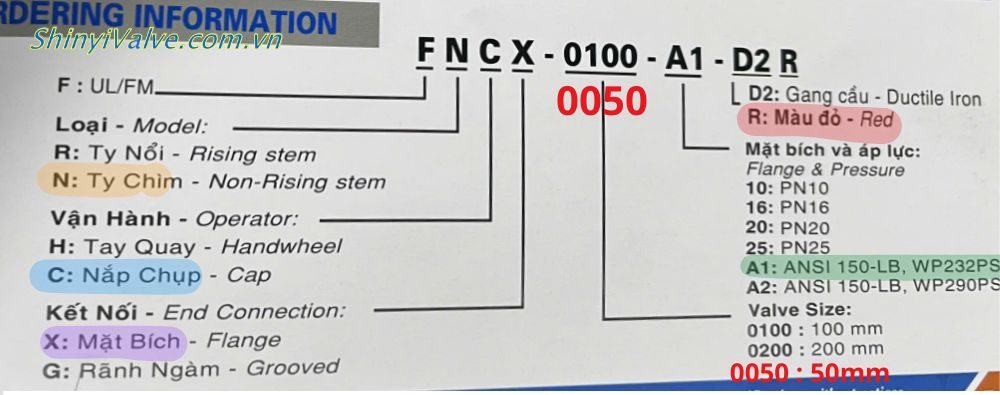

Ví dụ mã đặt hàng: FNCX-0050-A1-D2R

Ý nghĩa của mã đặt hàng này là:

• F: Sản phẩm đạt chứng nhận UL/FM
• N: Dòng van ty chìm (non-rising gate valve)
• C: Kiểu vận hành nắp chụp (Cap)
• X: Kiểu kết nối mặt bích (Flange)
• 0050: Kích thước danh nghĩa DN50 >> Đọc thêm DN50 là phi bao nhiêu
• A1: Tiêu chuẩn mặt bích ANSI 150LB, áp suất làm việc WP232PSI
• D2: Thân van bằng gang cầu
• R: Sơn phủ màu đỏ

Vì vậy khi đặt mua, người dùng nên ghi rõ mã đầy đủ để để đại lý van Shinyi xác nhận chính xác cấu hình áp suất, vật liệu thân van và phiên bản sản phẩm trước khi giao hàng
