FNCX-0100-10-16

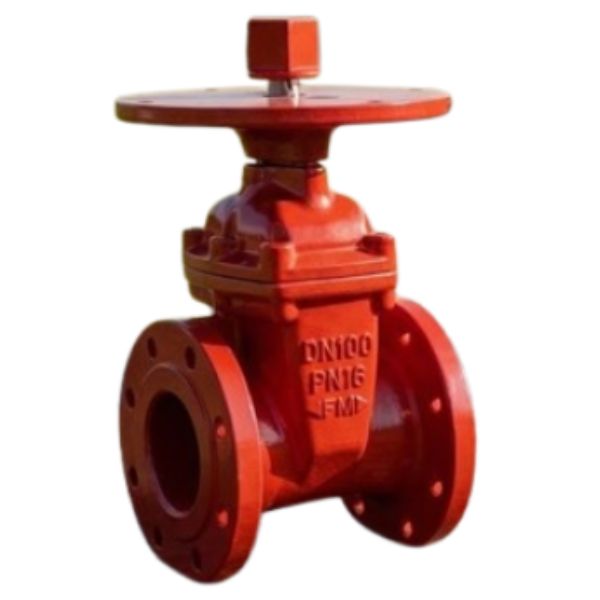

Shinyi FNCX-0100-10(16) là loại van cổng ty chìm được sử dụng trong nhiều hệ thống PCCC nhờ thiết kế chắc chắn và khả năng làm việc ổn định. Thiết bị thuộc dòng van cổng Shinyi chất lượng cao, đáp ứng các tiêu chuẩn kỹ thuật cần thiết cho hệ thống đường ống DN100.

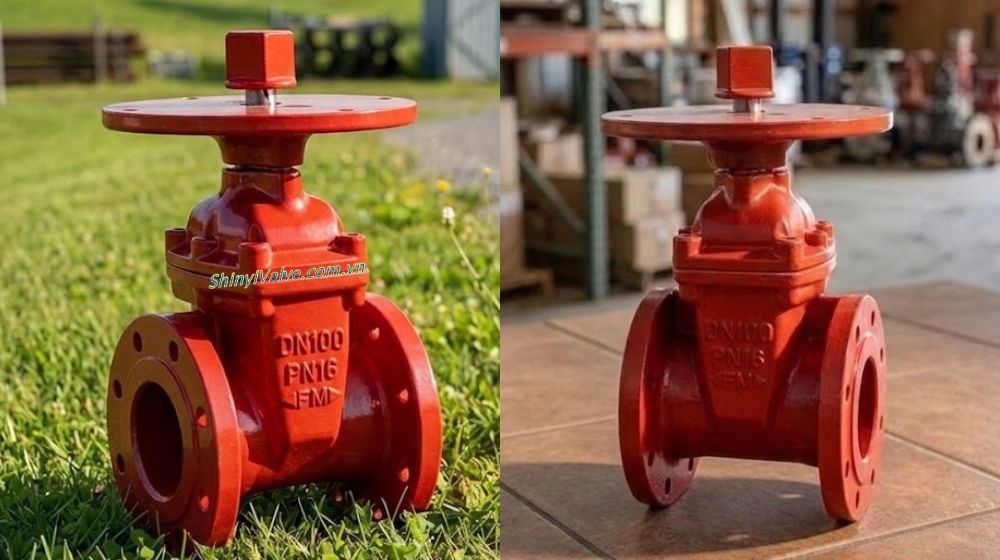

1. Tìm hiểu về Shinyi FNCX-0100-10(16)

Shinyi FNCX-0100-10(16) là dòng van cổng ty chìm UL FM Shinyi được thiết kế cho các hệ thống phòng cháy chữa cháy. Van có thân gang sơn epoxy màu đỏ đặc trưng, kết nối mặt bích DN100 và được chứng nhận UL FM Valve, đáp ứng yêu cầu kỹ thuật của nhiều hệ thống PCCC hiện nay.

Bên cạnh đó loại van cổng DN100 này có ký hiệu trên mã là “10(16)” thể hiện cấp áp lực PN10 và PN16, vì vậy model này cũng thường được gọi là FNCX-0100 PN10 16 khi trao đổi kỹ thuật và mua bán thiết bị

2. Cấu tạo của FNCX-0100 PN10 16

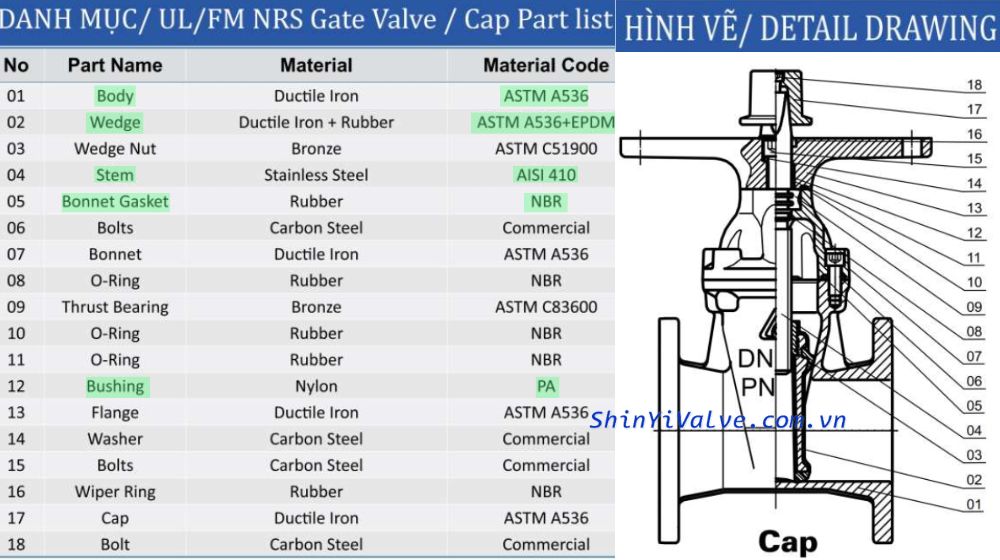

Van cổng ty chìm Shinyi FNCX-0100-10(16) được thiết kế với cấu tạo chắc chắn, gồm nhiều bộ phận làm từ các vật liệu có độ bền cao nhằm đảm bảo khả năng vận hành ổn định trong hệ thống. Dựa trên bản vẽ kỹ thuật và danh mục chi tiết của nhà sản xuất, các bộ phận chính của FNCX-0100 PN10 16 bao gồm:

• Thân van – Nắp van: Được đúc từ gang cầu theo chuẩn ASME A536
• Đĩa van: Lắp phía trên thân làm từ gang (>Tìm hiểu thêm gang là kim loại gì) và cao su EPDM
• Trục van: Làm từ thép không gỉ AISI 410
• Gioăng kín: Chế tạo bằng cao su NBR
• Bạc lót: Làm từ nylon PA

3. Kích thước của Shinyi FNCX-0100-10(16)

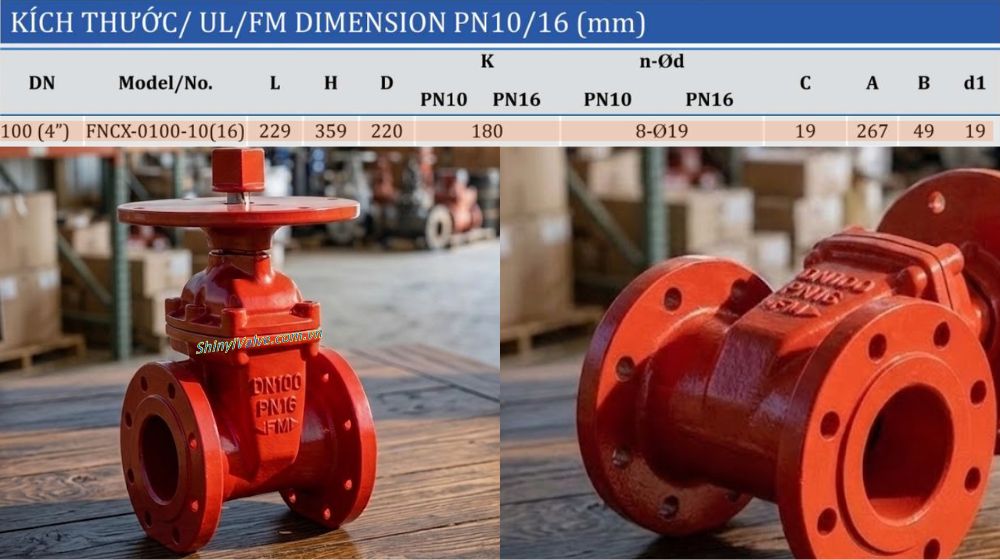

Kích thước của Shinyi FNCX-0100-10(16) được nhà sản xuất công bố chi tiết trong bảng thông số kỹ thuật, giúp người dùng dễ dàng lựa chọn và lắp đặt phù hợp với hệ thống đường ống. Các thông số kích thước chính của FNCX-0100 PN10 16 bao gồm:

• Kích thước danh nghĩa: DN100 (>Xem thêm DN100 là phi bao nhiêu)
• Chiều dài thân van (L): 229mm
• Chiều cao tổng thể (H): 359mm
• Đường kính ngoài mặt bích (D): 220mm
• Khoảng cách tâm lỗ bulong (K): 180mm
• Số lỗ bulong (n-Ød): 8-Ø19
• Độ dày mặt bích (C): 19 mm

4. Đặt hàng FNCX-0100 PN10 16

Model FNCX-0100 PN10 16 được nhà sản xuất Shinyi quy định theo cấu trúc mã sản phẩm cụ thể, giúp người dùng dễ dàng nhận biết các thông số kỹ thuật của van như kích thước, kiểu ty, phương thức vận hành, vật liệu và cấp áp lực. Dựa trên bảng thông tin đặt hàng, mã Shinyi FNCX-0100-10(16) được hiểu như sau:

• F: Thiết bị đạt chứng nhận UL/FM (> Tìm hiểu UL FM Valve là gì)
• N: Kiểu trục van ty chìm (Non-rising gate valve)
• X: Kiểu kết nối mặt bích (Flange)
• 0100: Kích thước van DN100 (100 mm)
• 10 / 16: Cấp áp lực PN10 (PN10 là gì) hoặc PN16 (PN16 là gì)
• D2: Vật liệu thân là gang cầu (> Xem thêm gang cầu là gì)
• R: Màu sơn đỏ (Red)

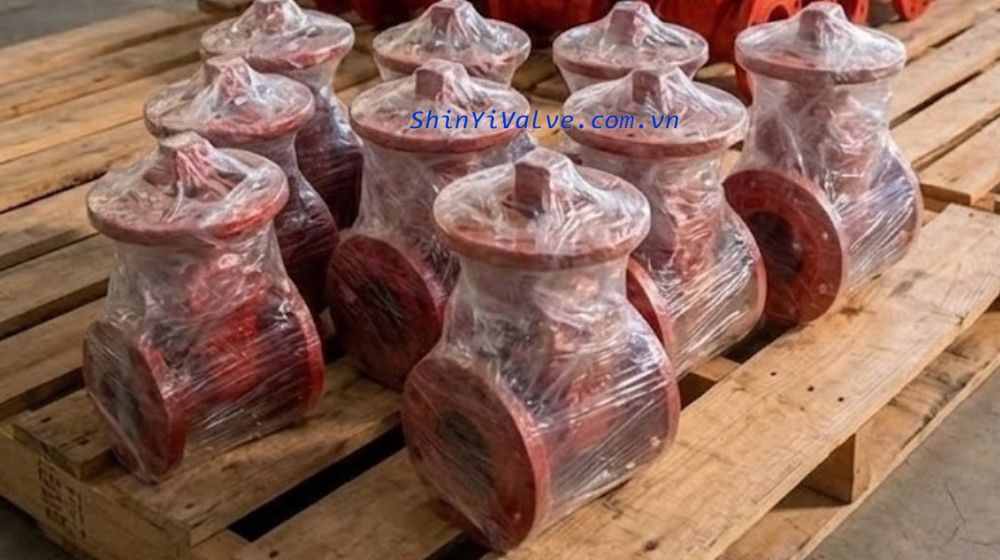

5. Đại lý Shinyi FNCX-0100-10(16)

Là đại lý van Shinyi, chúng tôi cung cấp model Shinyi FNCX-0100-16(16) với nguồn hàng sẵn kho, hỗ trợ tư vấn kỹ thuật, báo giá nhanh và giao hàng cho nhiều công trình hệ thống cấp nước và phòng cháy chữa cháy trên toàn quốc. Nhờ đó, người mua hàng có thể dễ dàng lựa chọn đúng FNCX-0100 PN10 16 phù hợp với yêu cầu lắp đặt của hệ thống.
