EMD-0050

Van cổng điện Shinyi EMD DN50 là dòng van cổng Shinyi được ứng dụng phổ biến trong nhiều hệ thống đường ống cấp nước và công nghiệp hiện nay. Nhờ khả năng vận hành tự động và điều khiển từ xa, thiết bị giúp quá trình kiểm soát đóng mở dòng chảy trở nên thuận tiện và ổn định hơn.

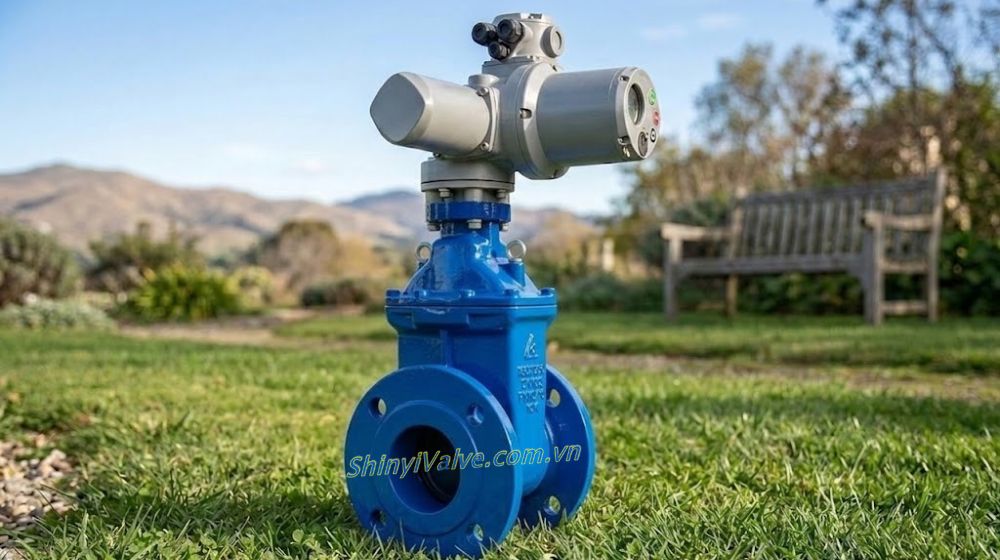

1. Giới thiệu về Shinyi EMD DN50

Van Shinyi EMD DN50 là dòng van cổng động cơ điện Shinyi, sử dụng bộ truyền động điện để điều khiển đóng mở van từ xa hoặc tự động trong hệ thống đường ống. Bên cạnh đó Shinyi EMD DN50 còn được biết đến với model là EMD10-0050, được thiết kế với kích thước danh nghĩa tương đồng van cổng DN50, phù hợp lắp đặt cho các tuyến ống DN50 trong hệ thống cấp nước

Bộ truyền động điện của EMD10-0050 đạt cấp bảo vệ IP68, hỗ trợ nhiều dạng tín hiệu điều khiển như AC/DC 24V, AC 110/220V hoặc tín hiệu analog van tuyến tính 4 20mA, 0 ~ 10V, 2~10V, giúp dễ dàng tích hợp với các hệ thống điều khiển tự động và tủ điều khiển trung tâm.

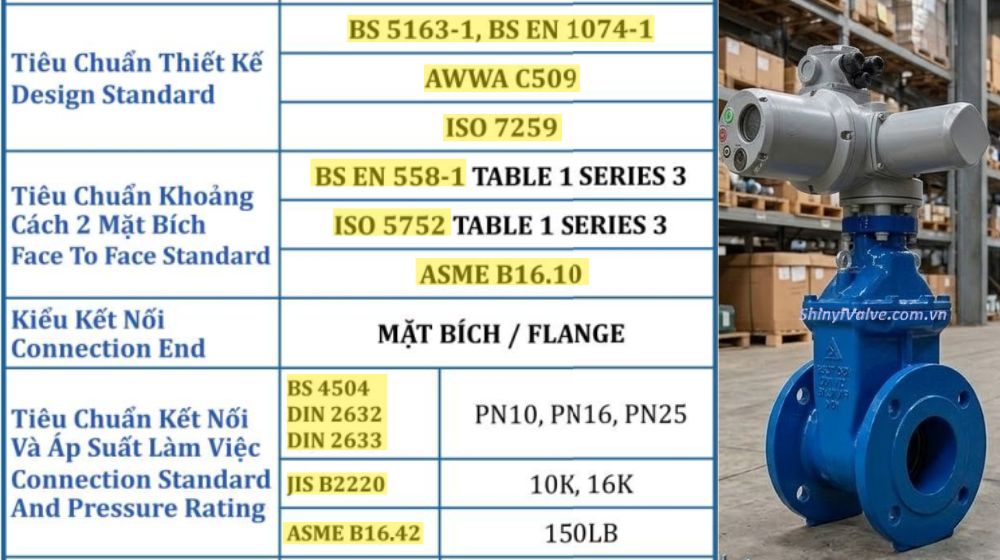

2. Tiêu chuẩn sản xuất Shinyi EMD10-0050

Shinyi EMD DN50 được sản xuất theo nhiều tiêu chuẩn quốc tế trong lĩnh vực van công nghiệp và van nước. Việc tuân thủ các tiêu chuẩn này giúp EMD10-0050 đảm bảo độ bền, khả năng vận hành ổn định và tương thích tốt với nhiều hệ thống đường ống khác nhau. Chi tiết như sau:

• Tiêu chuẩn thiết kế: BS 5163-1, BS EN 1074-1, AWWA C509, ISO 7259
• Tiêu chuẩn khoảng cách hai mặt bích: BS EN 558-1, ISO 5752, ASME B16.10
• Tiêu chuẩn mặt bích: BS 4504, DIN 2632 & 2633, JIS B2220, ASME B16.42
• Cấp áp lực làm việc theo tiêu chuẩn: PN10, PN16, PN25 / 10K, 16K / 150LB

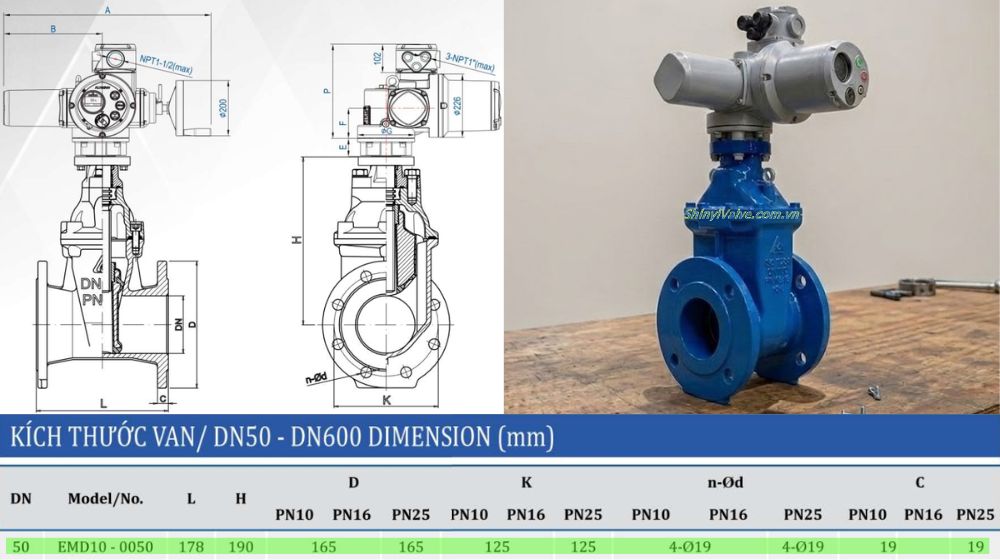

3. Chi tiết kích thước Shinyi EMD DN50

Shinyi EMD10-0050 được thiết kế theo chuẩn kích thước của dòng van cổng gang nói riêng và van cổng nói chung, giúp dễ dàng lắp đặt vào các hệ thống đường ống DN50 hiện có. Các thông số kích thước của van được nhà sản xuất Shinyi công bố rõ ràng, đảm bảo độ chính xác khi thi công và thay thế thiết bị:

• Kích thước danh nghĩa: DN50 (>Tìm hiểu thêm DN50 là phi bao nhiêu)
• Model: EMD10-0050
• Chiều dài van (L): 178 mm
• Chiều cao thân van (H): 190 mm
• Đường kính mặt bích (D): 165 mm
• Đường kính vòng bulong (K): 125 mm
• Số lỗ bulong: 4 lỗ
• Đường kính lỗ bulong: Ø19 mm
• Độ dày mặt bích (C): 19 mm

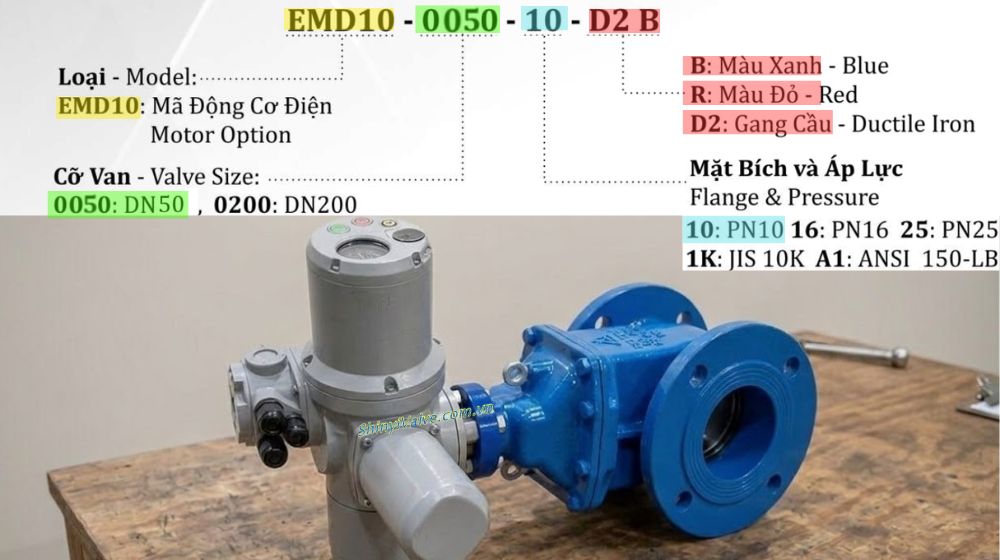

4. Đặt hàng Shinyi EMD10-0050

Khi đặt mua Shinyi EMD10-0050, người dùng cần nắm rõ cấu trúc mã thiết bị để lựa chọn đúng model, kích thước và tiêu chuẩn kết nối phù hợp với hệ thống đường ống. Cấu trúc model van Shinyi EMD DN50 được chi tiết trong catalogue như sau:

• EMD10: Mã dòng van cổng sử dụng động cơ điện (Electric Motor Drive)
• 0050: Kích thước van DN50
• 10: Tiêu chuẩn áp lực PN10 (ngoài ra có PN 16, PN 25,…)
• D2: Vật liệu thân van là gang cầu (Ductile Iron)
• B: Màu sơn thân van xanh (Blue), ngoài ra có tùy chọn R – Red (màu đỏ)

5. Kho van Shinyi EMD DN50

Shinyi EMD DN50 hiện đang được đại lý van Shinyi chúng tôi tồn kho và phân phối trực tiếp tại thị trường Việt Nam. EMD10-0050 luôn được duy trì số lượng tồn kho nhằm đáp ứng nhanh nhu cầu lắp đặt cho các công trình cấp nước, PCCC và hệ thống công nghiệp:

• Kho Hà Nội: sẵn kho van Shinyi EMD DN50 phục vụ các dự án và khách hàng khu vực miền Bắc
• Kho TP. Hồ Chí Minh: cung cấp nhanh cho các công trình tại miền Nam và khu vực lân cận
