1. Van Shinyi FNCX-0125-10(16) thuộc nhóm van nào

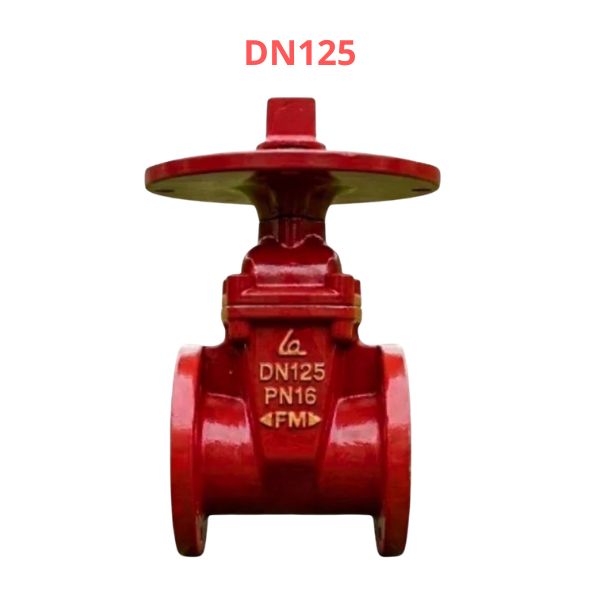

Van Shinyi FNCX-0125-10(16) là model thuộc dòng van cổng ty chìm UL FM Shinyi được thiết kế chuyên dụng cho các hệ thống phòng cháy chữa cháy. Một số đặc điểm nổi bật của model van Shinyi FNCX-0125-10(16) gồm:

• Thuộc dòng van cổng ty chìm chuyên dùng cho hệ thống PCCC
• Kết nối mặt bích tiêu chuẩn PN10/PN16
• Lá van bọc cao su EPDM
• Đạt chứng nhận UL FM valve
• Kích thước danh nghĩa DN125

2. FNCX-0125 PN10 16 thể hiện điều gì

Khi tra cứu catalogue hoặc nhận báo giá sản phẩm, nhiều người thường bắt gặp tên gọi FNCX-0125 PN10 16. Thực tế đây là cách gọi ngắn gọn để nhận biết cấp áp lực làm việc của van cổng gang Shinyi FNCX-0125-10(16), trong đó:

• PN10 là phiên bản áp lực 10 bar >> Đọc thêm PN10 là gì
• PN16 là phiên bản áp lực 16 bar >> Hiểu thêm PN16 là gì

Do đó, cùng một kích thước DN125, người dùng có thể lựa chọn phiên bản phù hợp với yêu cầu thiết kế của hệ thống

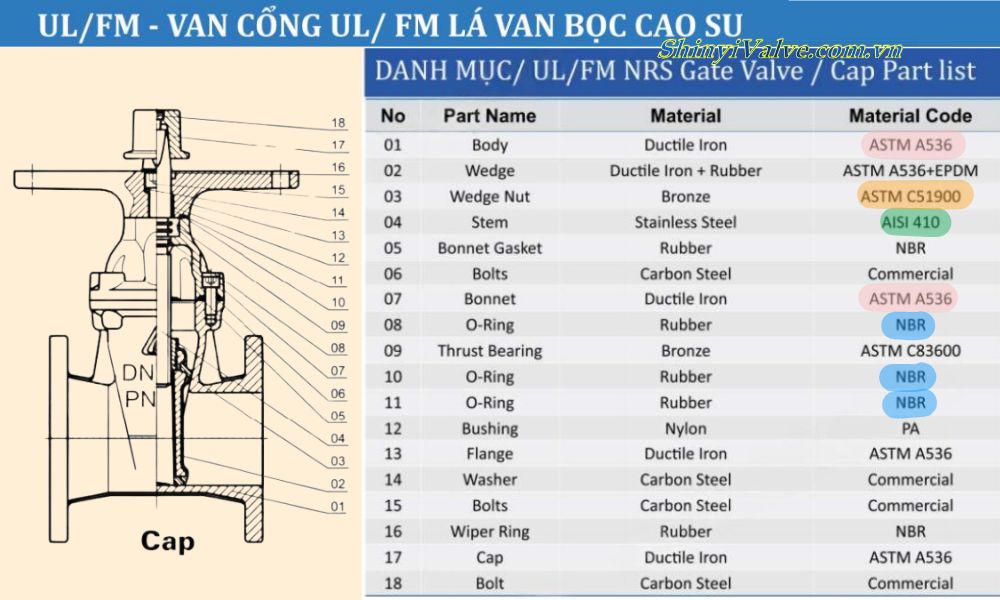

3. Vật liệu của van Shinyi FNCX-0125-10(16)

Độ bền của van phụ thuộc rất lớn vào vật liệu sản xuất. Theo catalogue của Shinyi, model DN125 được cấu tạo từ nhiều vật liệu chuyên dụng nhằm đáp ứng điều kiện làm việc trong hệ thống chữa cháy.

Các vật liệu chính của van Shinyi FNCX-0125-10(16) gồm:

• Thân van và nắp van (Body & Bonnet): Gang cầu mác ASTM A536
• Đĩa van (Wedge): Gang cầu bọc cao su EPDM
• Trục van (Stem): Inox AISI 410
• Đai ốc đĩa van (Wedge Nut): Bronze ASTM C51900
• Bạc lót (Bushing): Nylon PA.
• Gioăng làm kín và O-ring: Cao su NBR

anh

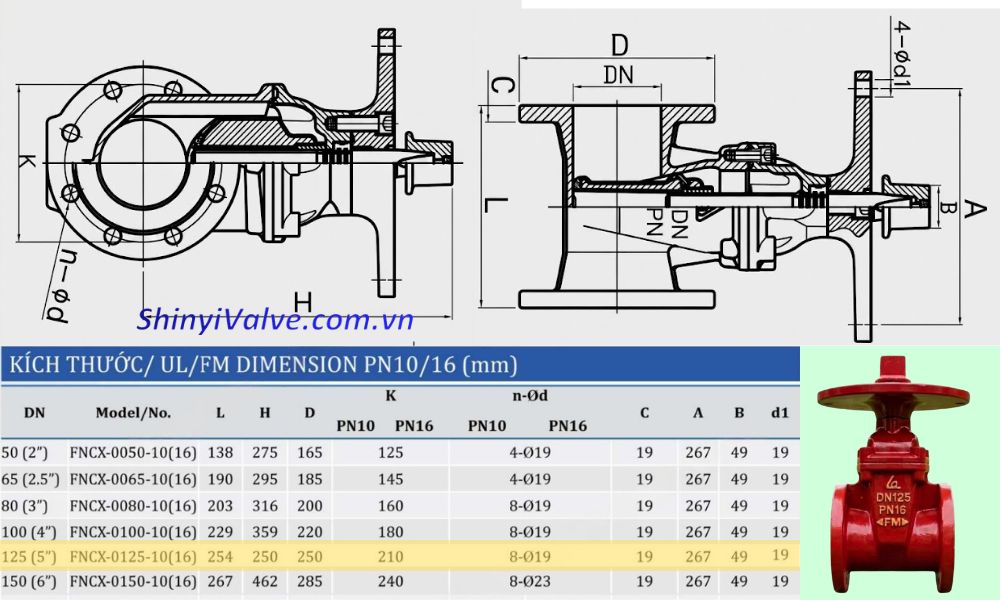

4. Kích thước của van Shinyi FNCX-0125-10(16)

Theo bảng kích thước dòng PN10/PN16 trong catalogue của nhà sản xuất, van Shinyi FNCX-0125-10(16) có các thông số lắp đặt như sau:

• Kích thước danh nghĩa: DN125 ~ 5″ >> Đọc thêm DN125 là phi bao nhiêu
• Chiều dài thân van (L): 254 mm
• Chiều cao tổng thể (H): 410 mm
• Đường kính ngoài mặt bích (D): 250 mm
• Đường kính vòng tâm bulong (K): 210 mm
• Số lượng và kích thước lỗ bulong (n-Ød): 8 lỗ Ø19 mm
• Độ dày mặt bích (C): 19 mm
• Kích thước đầu vận hành (A): 267 mm
• Bề rộng đầu vận hành (B): 49 mm
• Đường kính lỗ vận hành (d1): 19 mm

anh

Với chiều cao  410 mm và mặt bích ngoài 250 mm, model này phù hợp với các tuyến ống phân phối hoặc tuyến ống chính có lưu lượng trung bình trong hệ thống chữa cháy

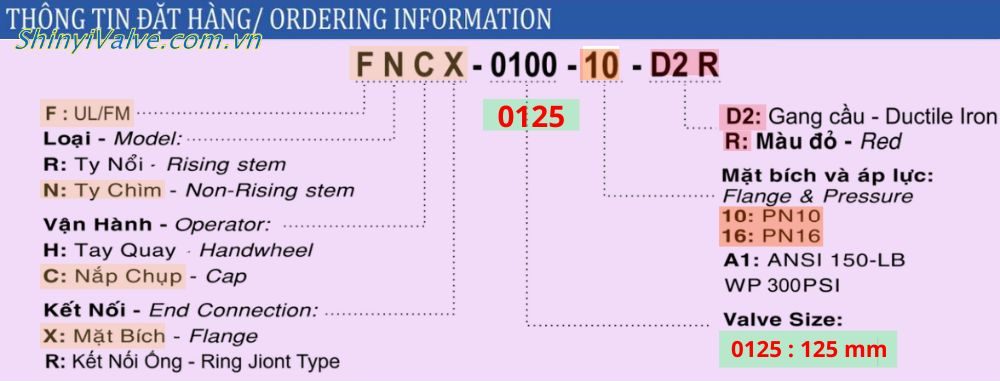

5. Cách đọc mã đặt hàng van Shinyi FNCX-0125-10(16)

Để lựa chọn đúng sản phẩm, người mua nên hiểu ý nghĩa của các ký hiệu trong mã đặt hàng. Ví dụ mã đặt hàng: FNCX-0125-10-D2R

Được hiểu như sau:

• F: Thiết bị đạt chứng nhận UL/FM
• N: Kiểu non-rising gate valve (ty chìm)
• C: Vận hành bằng nắp chụp
• X: Kết nối mặt bích
• 0125: Kích thước DN125
• 10 hoặc 16: Cấp áp lực PN10 hoặc PN16
• D2: Thân van bằng gang cầu
• R: Sơn Epoxy màu đỏ (Red)

anh

Khi liên hệ đại lý van Shinyi, người mua nên cung cấp đầy đủ mã sản phẩm như FNCX-0125-10-D2R hoặc FNCX-0125-16-D2R để được xác nhận chính xác dòng van
