FNCX-0150-10-16

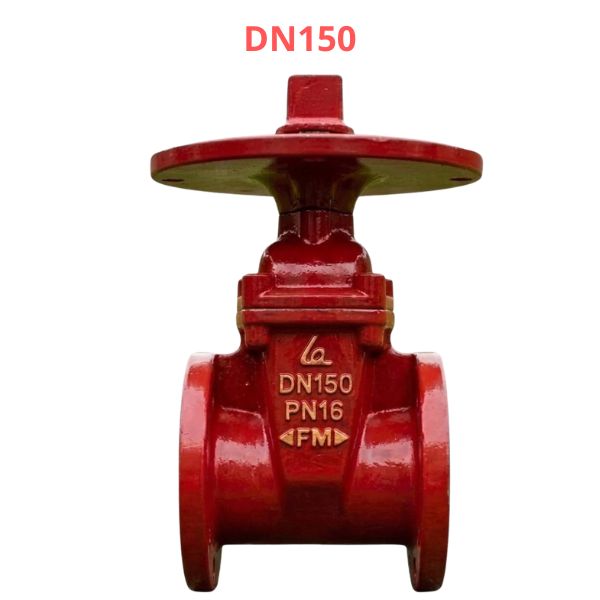

Van Shinyi FNCX-0150-10-16 nổi bật với thiết kế ty chìm, lá van bọc cao su EPDM và hai tùy chọn áp lực PN10 hoặc PN16. Nhờ khả năng vận hành ổn định và độ kín cao, van được ứng dụng rộng rãi trên các tuyến cấp nước chữa cháy của nhà máy, kho xưởng và công trình thương mại

1. Đặc điểm của van Shinyi FNCX-0150-10-16

Trong các hệ thống phòng cháy chữa cháy, van Shinyi FNCX-0150-10-16 được sử dụng khá phổ biến trên các tuyến cấp nước chính và tuyến phân phối. Model này thuộc dòng van cổng ty chìm UL FM Shinyi với thiết kế vận hành bằng nắp chụp, đáp ứng các yêu cầu kỹ thuật trong hệ thống chữa cháy

Một số điểm nổi bật của van Shinyi FNCX-0150-10-16 gồm:

• Thuộc dòng van cổng ty chìm chuyên dùng cho PCCC
• Đạt chứng nhận UL FM valve
• Kết nối mặt bích PN10 hoặc PN16
• Lá van bọc cao su EPDM giúp tăng độ kín
• Phù hợp với các tuyến ống DN150 có lưu lượng trung bình và lớ

2. FNCX-0150 PN10 16 có ý nghĩa gì

Khi tra cứu catalogue hoặc nhận báo giá, người dùng thường bắt gặp tên gọi FNCX-0150 PN10 16. Trong thực tế, đây là cách gọi dựa trên cấp áp lực làm việc của model van Shinyi FNCX-0150-10-16 là:

• FNCX-0150-10: Phiên bản áp lực PN10 >> Đọc thêm PN10 là gì
• FNCX-0150-16: Phiên bản áp lực PN16 >> Hiểu thêm PN16 là gì

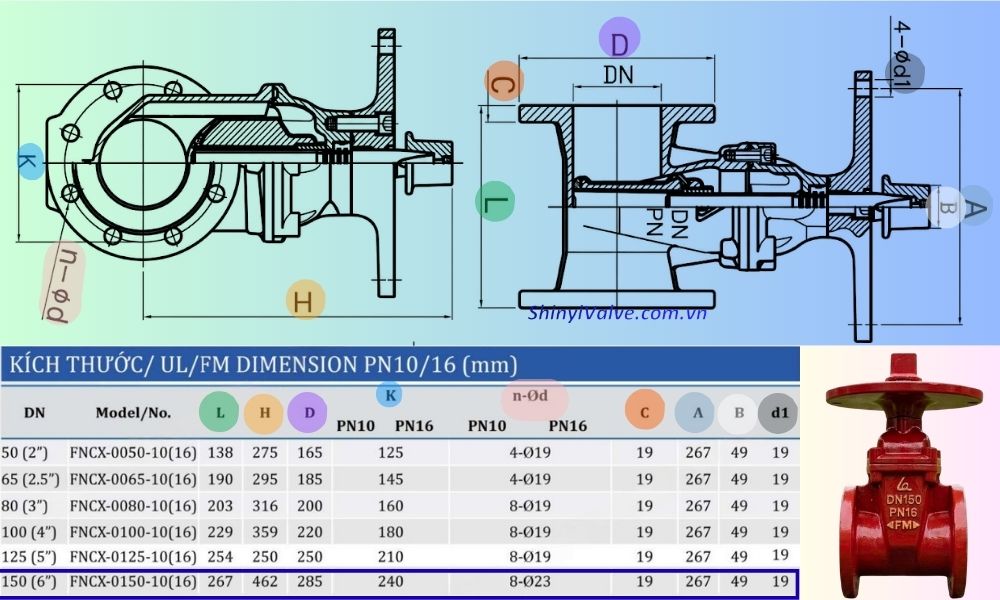

3. Kích thước của van Shinyi FNCX-0150 PN10 16

Trước khi đặt hàng, việc kiểm tra kích thước lắp đặt là bước rất quan trọng nhằm đảm bảo khả năng kết nối với hệ thống đường ống hiện có. Theo catalogue của Shinyi, van cổng gang model FNCX-0150 PN10 PN16 có các thông số như sau:

• Kích thước danh nghĩa: DN150 ~ 6″ >> Đọc thêm về DN150 là phi bao nhiêu
• Chiều dài thân van (L): 267 mm
• Chiều cao tổng thể (H): 462 mm
• Đường kính ngoài mặt bích (D): 285 mm
• Đường kính vòng tâm bulong (K): 240 mm
• Số lượng và đường kính lỗ bulong (n-Ød): 8 lỗ Ø23 mm
• Độ dày mặt bích (C): 19 mm
• Kích thước đầu vận hành (A): 267 mm
• Bề rộng đầu vận hành (B): 49 mm
• Đường kính lỗ vận hành (d1): 19 mm

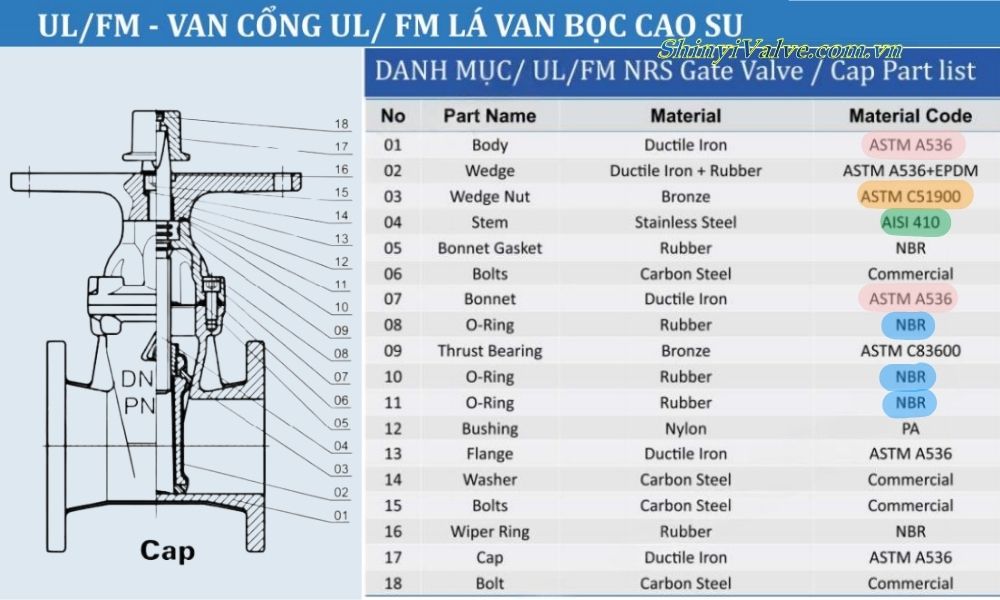

4. Bộ phận chính của van Shinyi FNCX-0150-10-16

Để đáp ứng yêu cầu vận hành ổn định trong hệ thống phòng cháy chữa cháy, van Shinyi FNCX-0150-10-16 được cấu tạo từ nhiều bộ phận khác nhau. Mỗi chi tiết đều đảm nhận một chức năng riêng nhằm đảm bảo khả năng đóng mở và làm kín của thiết bị.

Các bộ phận chính của FNCX-0150 PN10 PN16 gồm:

• Thân van và nắp van được chế tạo từ gang cầu với mác ASTM A536
• Đĩa van bằng gang cầu và được bọc cao su EPDM
• Trục van làm từ inox AISI 410
• Đai ốc đĩa van bằng Bronze ASTM C51900
• Thrust Bearing bằng Bronze ASTM C83600
• Gioăng làm kín và O-ring bằng cao su NBR
• Bạc lót bằng Nylon PA

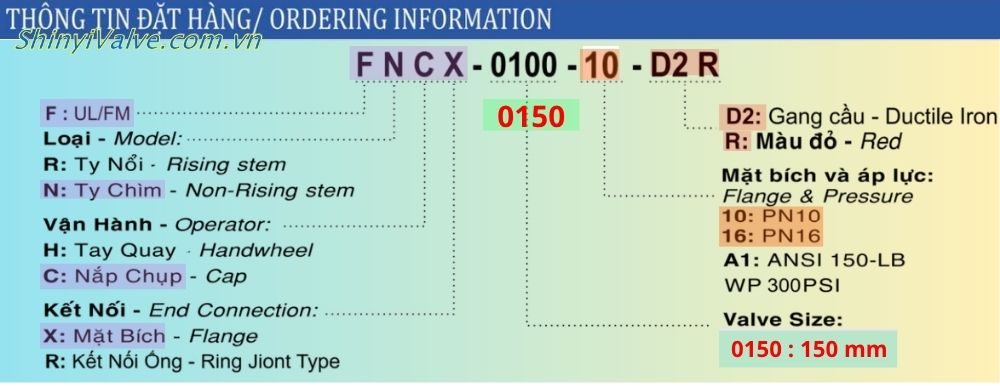

5. Thông tin đặt mua van Shinyi FNCX-0150 PN10 16

Khi gửi yêu cầu báo giá, người mua nên cung cấp đầy đủ mã sản phẩm để tránh nhầm lẫn giữa các phiên bản áp suất khác nhau của van Shinyi FNCX-0150-10-16. Ví dụ model đặt hàng phổ biến là:

FNCX-0150-16-D2R

Mã sản phẩm này được hiểu là:

• F: Thiết bị đạt chứng nhận UL/FM
• N: Kiểu non-rising gate valve
• C: Kiểu vận hành bằng nắp chụp (Cap)
• X: Kết nối mặt bích (Flange)
• 0150: Kích thước danh nghĩa DN150
• 16: Phiên bản áp lực PN16
• D2: Thân van bằng gang cầu tiêu chuẩn ASTM A536
• R: Sơn Epoxy màu đỏ (Red)

Đối với phiên bản áp lực PN10, model tương ứng sẽ là: FNCX-0150-10-D2R

Khi liên hệ đại lý van Shinyi, người mua nên cung cấp đầy đủ mã đặt hàng như FNCX-0150-16-D2R hoặc FNCX-0150-10-D2R để được xác nhận đúng model đặt hàng
