FNCX-0150-A1

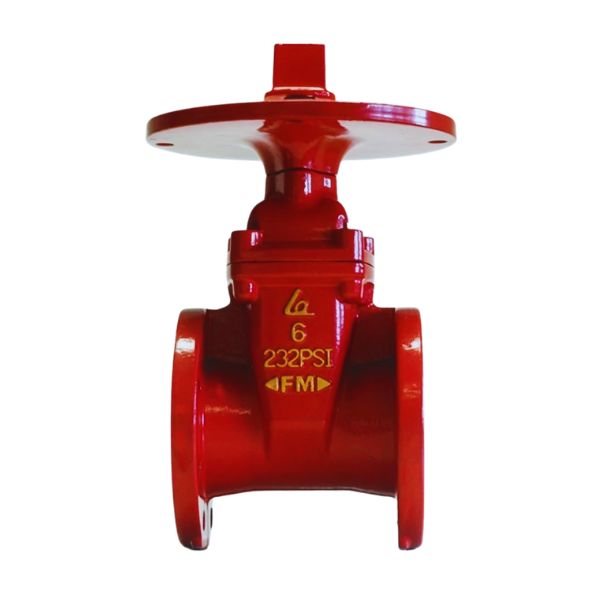

Shinyi FNCX-0150-A1 là model van cổng DN150 thuộc dòng thiết bị PCCC của thương hiệu Shinyi. Thiết bị được thiết kế theo các tiêu chuẩn kỹ thuật phổ biến trong hệ thống đường ống chữa cháy.

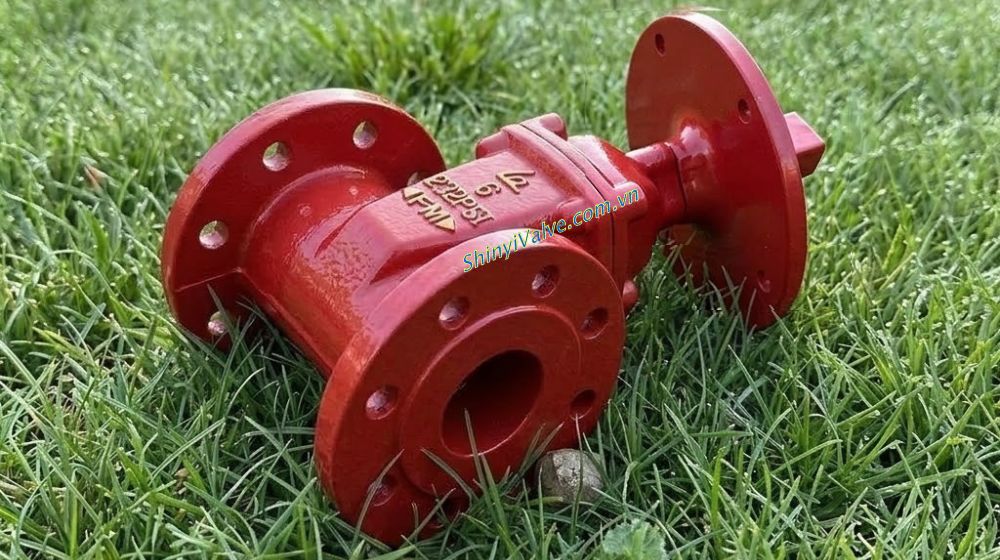

1. Shinyi FNCX-0150-A1 là gì

Shinyi FNCX-0150-A1 là model van cổng ty chìm UL FM Shinyi chuyên dụng được phát triển cho các hệ thống phòng cháy chữa cháy hiện nay. Thiệt bị thuộc loại van cổng ty chìm chất lượng cao của nhà sản xuất van Shinyi, đáp ứng yêu cầu vận hành ổn định trong các hệ thống đường ống chữa cháy.

Bên cạnh model tiêu chuẩn, model Shinyi FNCX-0150-A1 còn có các tùy chọn áp suất phổ biến như 232PSI và 150PSI nên còn được biết nhiều đến là model FNCX-0150 150PSI & 232PSI

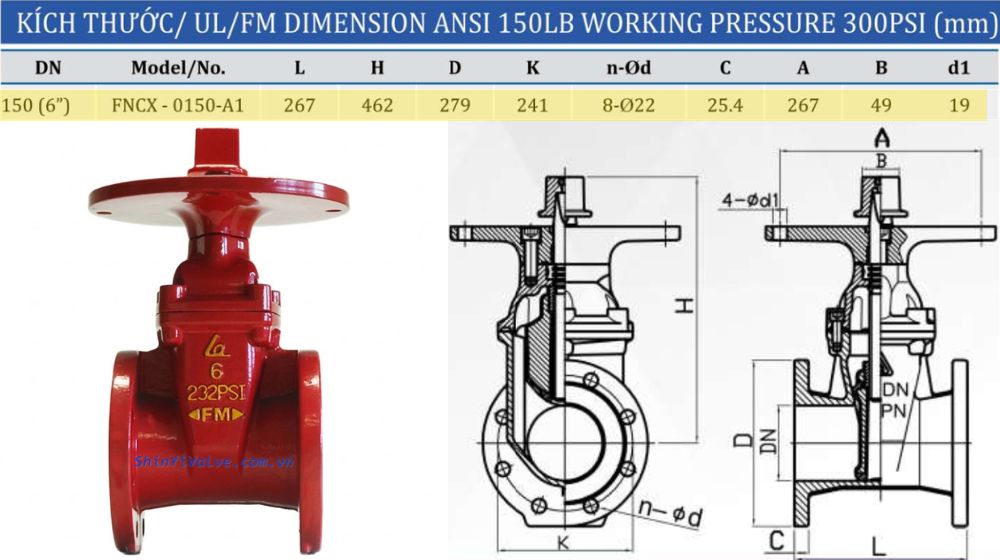

2. Kích thước của FNCX-0150 150PSI & 232PSI

Để thuận tiện cho quá trình thiết kế và lắp đặt, Shinyi đã cung cấp đầy đủ thông số kích thước của Shinyi FNCX-0150-A1 trong catalogue kỹ thuật. Bảng dưới đây thể hiện kích thước chi tiết của FNCX-0150 150PSI & 232PSI:

• Kích thước danh nghĩa: DN150 (DN150 là phi bao nhiêu)
• Chiều dài van (L): 267mm
• Chiều cao van (H): 462mm
• Đường kính mặt bích (D): 279mm
• Đường kính vòng tâm bulong (K): 241mm
• Số lượng & đường kính lỗ bulong (n-Ød): 8-Ø22
• Độ dày mặt bích (C): 25.4mm

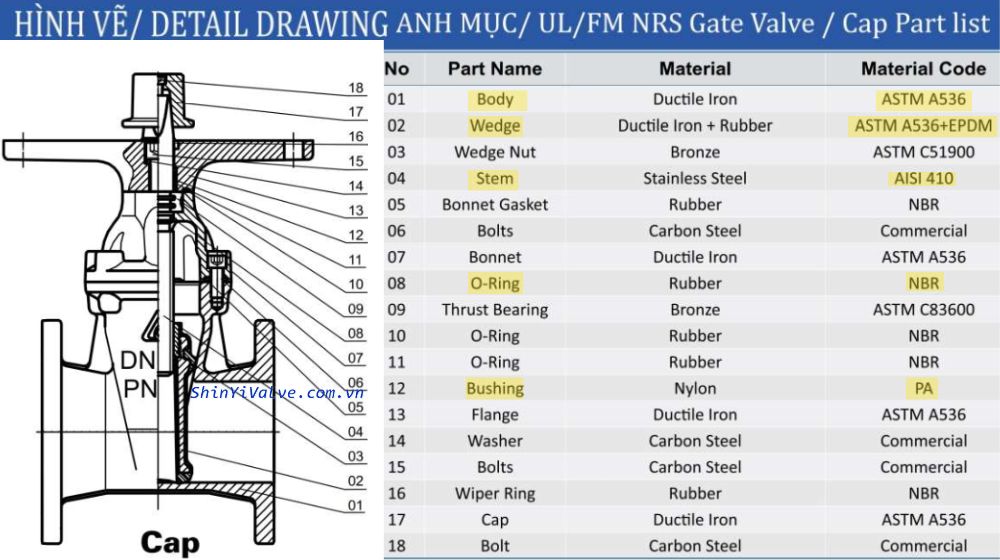

3. Cấu tạo của Shinyi FNCX-0150-A1

Shinyi FNCX-0150-A1 được thiết kế với cấu tạo chắc chắn gồm nhiều bộ phận khác nhau, mỗi chi tiết đảm nhiệm một chức năng riêng nhằm đảm bảo khả năng đóng mở ổn định và độ kín cao cho hệ thống PCCC. Các bộ phận chính của FNCX-0150 150PSI & 232PSI bao gồm:

• Thân van – Nắp van: Được làm từ gang cầu ASTM A536
• Đĩa van: Làm bằng gang (> tham khảo thêm gang là kim loại gì) được bọc cao su EPDM
• Trục van: Được chế tạo từ thép không gỉ AISI 410
• Gioăng làm kín: Làm từ cao su NBR
• Bạc lót: Làm bằng nylon PA

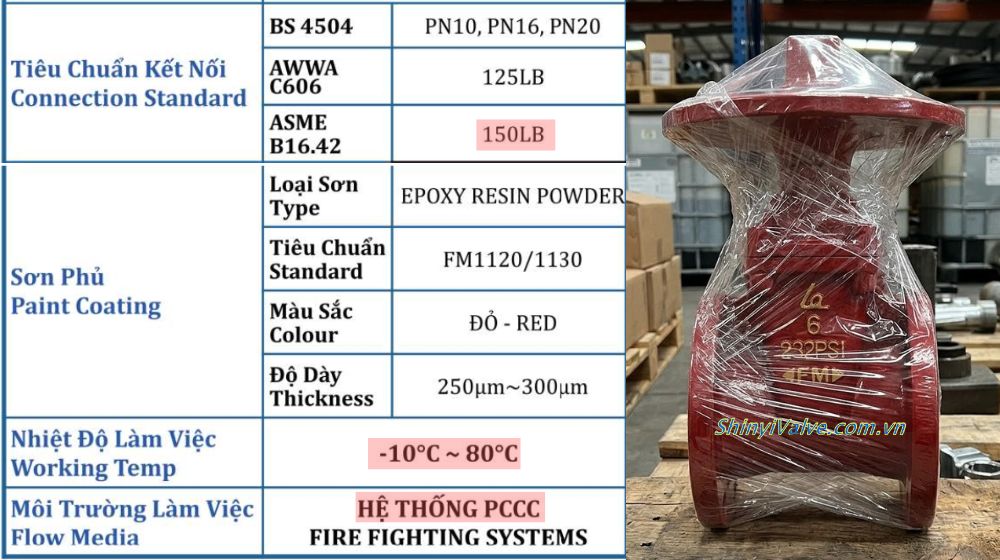

4. Môi trường làm việc của FNCX-0150 150PSI & 232PSI

Với thiết kế đạt chuẩn UL FM Valve, Shinyi FNCX-0150-A1 có thể làm việc hiệu quả trong nhiều điều kiện vận hành của hệ thống phòng cháy chữa cháy với điều kiện làm việc đặc thù. Môi trường làm việc của FNCX-0150 150PSI & 232PSI chi tiết như sau:

• Áp suất làm việc: Theo chuẩn ANSI 150LB (150LB là gì) gồm 150PSI (PN10) và 232PSI (PN16)
• Nhiệt độ làm việc: -10°C ~ 80°C

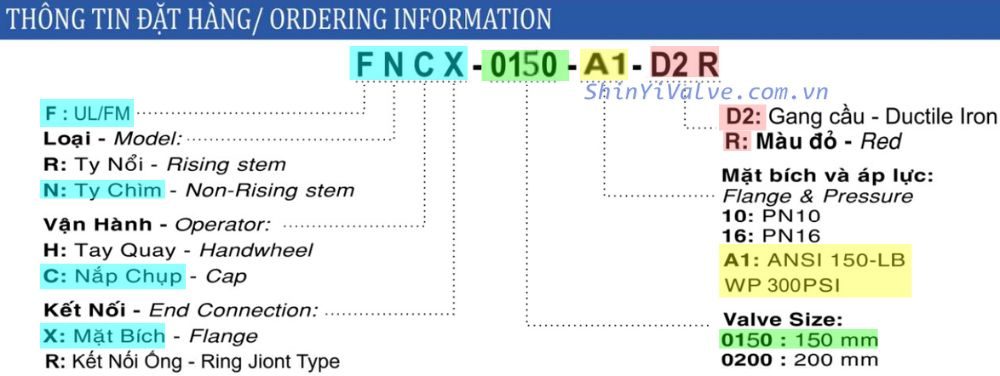

5. Thông tin đặt hàng Shinyi FNCX-0150-A1

Để thuận tiện trong quá trình lựa chọn và đặt mua thiết bị, Shinyi quy định mã model Shinyi FNCX-0150-A1 theo từng nhóm ký hiệu kỹ thuật cụ thể:

• F: Van đạt chứng nhận UL/FM
• N: Loại van cửa ty chìm (Non rising gate valve)
• C: Nắp chụp (Cap)
• X: Kết nối mặt bích (Flange)
• 0150: Kích thước van DN150 (150 mm)
• A1: Tiêu chuẩn mặt bích ANSI 150 LB
• D2: Vật liệu thân van gang cầu (>Tham khảo thêm gang cầu là gì)
