FRHX-0050-10(16)

Shinyi FRHX-0050-10(16) là một trong những model van cổng được sử dụng trong các hệ thống phòng cháy chữa cháy hiện nay. Thiết bị được thiết kế theo các tiêu chuẩn kỹ thuật phù hợp, giúp đảm bảo khả năng vận hành ổn định trong quá trình sử dụng.

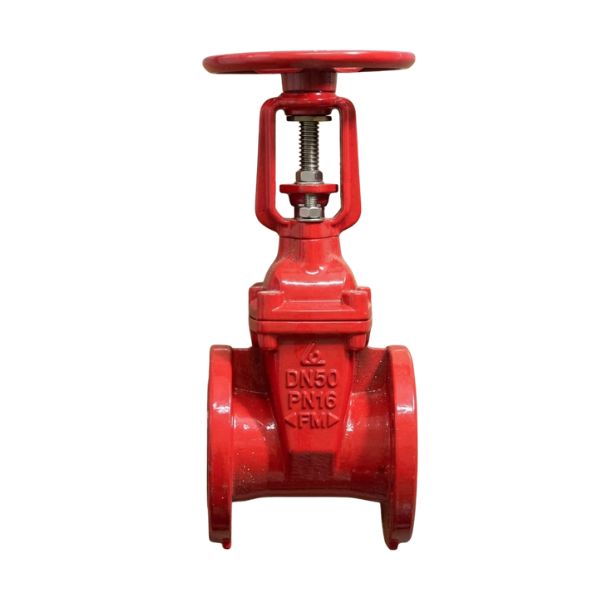

1. Tổng quan về Shinyi FRHX-0050-10(16)

Shinyi FRHX-0050-10(16) là một trong những model van cổng ty nổi UL FM Shinyi, được thiết kế chuyên dụng cho các hệ thống phòng cháy chữa cháy. Loại van cổng DN50 này lắp đặt với đường ống DN50 thông qua mặt bích tiêu chuẩn và được sản xuất theo các tiêu chuẩn kỹ thuật nghiêm ngặt nhằm đảm bảo khả năng vận hành ổn định trong quá trình sử dụng.

Bên cạnh đó, ký hiệu 10(16) trên van Shinyi FRHX-0050-10(16) biểu thị cấp áp lực làm việc của dòng UL FM Valve này, tương ứng PN10 và PN16, do đó model này cũng thường được gọi là FRHX-0050 PN10 16 trong các tài liệu kỹ thuật.

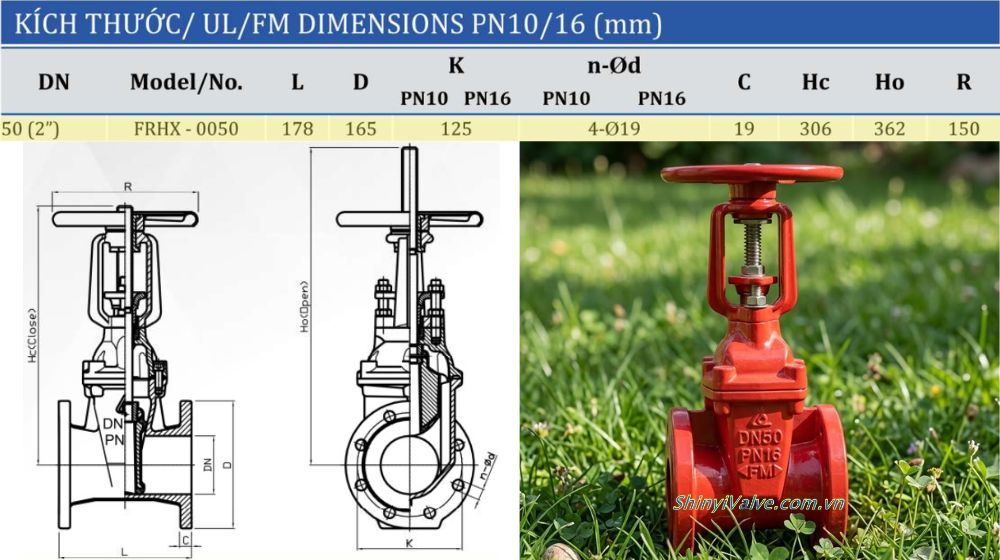

2. Kích thước của FRHX-0050 PN10 16

Kích thước của Shinyi FRHX-0050-10(16) được nhà sản xuất van cổng Shinyi công bố chi tiết trong catalogue kỹ thuật, giúp người dùng dễ dàng tham khảo và lựa chọn khi lắp đặt cho hệ thống đường ống. Dưới đây là thông số thông số kích thước cơ bản của model FRHX-0050 PN10 16:

• Kích thước danh nghĩa: DN50 (>Tìm hiểu DN50 là phi bao nhiêu)
• Chiều dài của van (L): 178mm
• Chiều cao khi đóng(Hc): 306mm
• Chiều cao khi mở(Ho): 362mm
• Đường kính ngoài bích (D): 165mm
• Khoảng cách tâm lỗ bulong (K): 125mm
• Số lỗ bulong & đường kính lỗ (n-Ød): 4-Ø19
• Chiều dày mặt bích (C): 19mm
• Bán kính tay quay (R): 150mm

3. Đặt hàng Shinyi FRHX-0050-10(16)

Để thuận tiện trong quá trình lựa chọn và đặt hàng, nhà sản xuất van Shinyi quy định model thiết bị theo một chuỗi ký hiệu kỹ thuật cụ thể. Mỗi ký hiệu trong Shinyi FRHX-0050-10(16) đều thể hiện một đặc điểm về cấu tạo, vật liệu, kiểu vận hành hoặc tiêu chuẩn kết nối của FRHX-0050 PN10 16:

• F: Van đạt chứng nhận UL/FM
• R: Van cổng ty nổi (Rising stem)
• H: Vận hành bằng tay quay (Handwheel)
• 0050: Kích thước van DN50
• 10(16): Cấp áp lực làm việc PN10 / 16
• D2: Vật liệu thân van gang cầu  (> Xem thêm gang cầu là gì)
• R: Màu sơn đỏ (Red)

4. Đặc điểm kỹ thuật của FRHX-0050 PN10 16

Các đặc điểm kỹ thuật của FRHX-0050 PN10 16 cung cấp những thông tin cần thiết, giúp người dùng thuận tiện tham khảo khi lựa chọn và lắp đặt Shinyi FRHX-0050-10(16) phù hợp với hệ thống. Chi tiết như sau:

• Tiêu chuẩn kết nối: BS4504
• Áp suất: PN10 (PN10 là gì) – PN16 (PN16 là gì) – PN20
• Chứng nhận: UL Listed, FM Approved
• Lớp sơn phủ: Epoxy Resin Powder
• Tiêu chuẩn sơn: FM1120 / FM1130
• Độ dày lớp sơn: 250 ~ 300µm
• Nhiệt độ làm việc: -10°C ~ 80°C
• Môi trường làm việc: Hệ thống PCCC

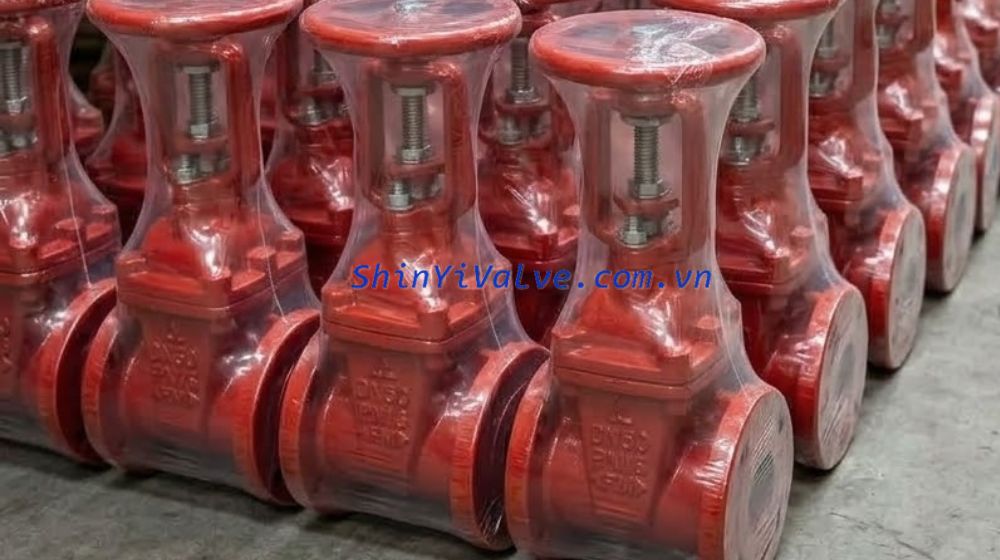

5. Kho Shinyi FRHX-0050-10(16)

Shinyi FRHX-0050-10(16) hiện được duy trì sẵn tại kho của đại lý van Shinyi chúng tôi với số lượng ổn định, đáp ứng nhu cầu cung cấp cho nhiều hệ thống phòng cháy chữa cháy. Chúng tôi cam kết mang đến mức giá tốt, hàng sẵn kho giao nhanh, giúp khách hàng thuận tiện trong quá trình lắp đặt và triển khai công trình. Bên cạnh đó, đội ngũ kỹ thuật luôn sẵn sàng tư vấn chi tiết về thông số, kích thước và phương án lắp đặt, hỗ trợ khách hàng lựa chọn đúng model phù hợp với hệ thống.
