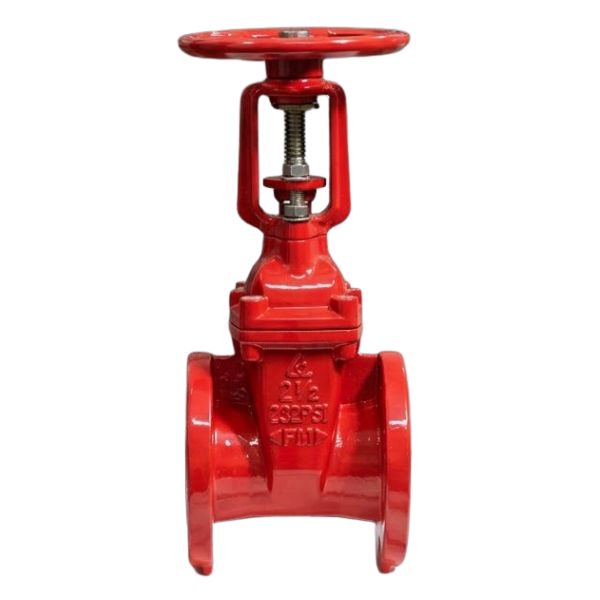

FRHX-0065-A1

Shinyi FRHX-0065-A1 là dòng van cổng được phát triển cho các hệ thống phòng cháy chữa cháy với yêu cầu vận hành ổn định. Thiết bị được sản xuất theo các tiêu chuẩn kỹ thuật của Shinyi, phù hợp lắp đặt trong hệ thống đường ống DN65

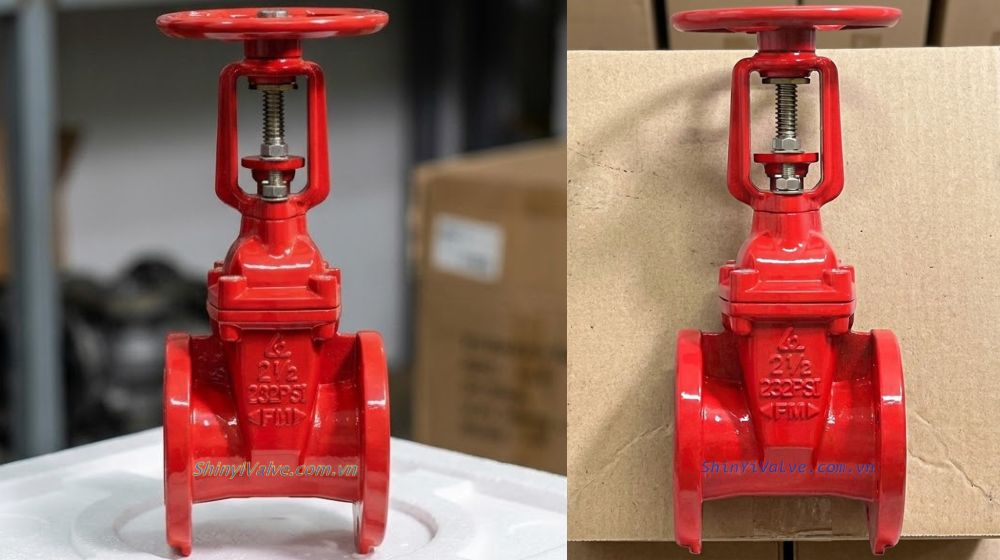

1. Tìm hiểu về Shinyi FRHX-0065-A1

Shinyi FRHX-0065-A1 là một trong những model van cổng ty nổi UL FM Shinyi được thiết kế cho các hệ thống phòng cháy chữa cháy. Van có kích thước DN65, kết nối mặt bích tiêu chuẩn và đáp ứng các yêu cầu kỹ thuật khắt khe của hệ thống PCCC hiện nay

Bên cạnh đó, đây còn là dòng van cổng DN65 thuộc nhóm UL FM Valve, ký hiệu A1 đại diện cho tiêu chuẩn ANSI 150LB, với hai phiên bản áp lực phổ biến là FRHX-0065 150PSI và FRHX-0065 232PSI

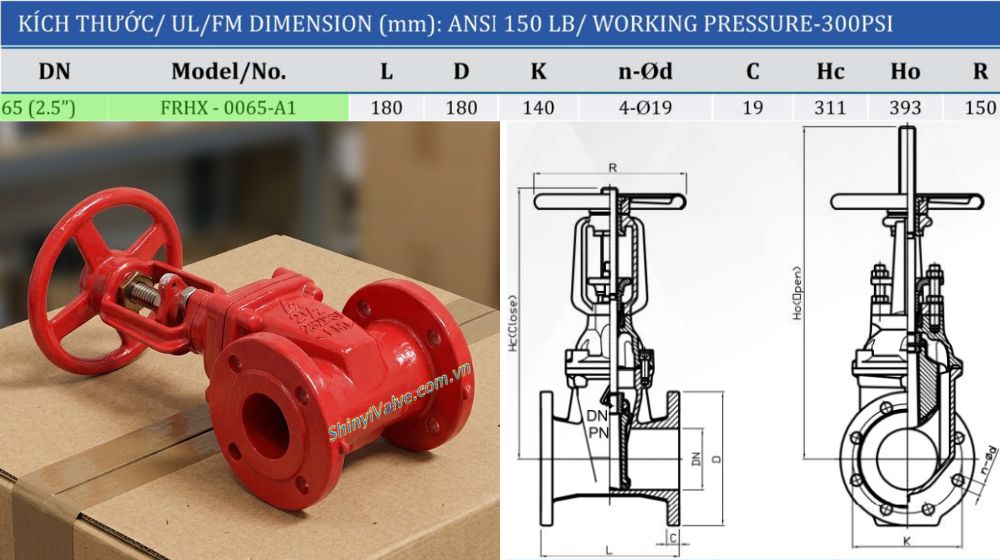

2. Kích thước của FRHX-0065 150PSI & 232PSI

Kích thước của FRHX-0065 150PSI & 232PSI được nhà sản xuất van cổng Shinyi công bố chi tiết trong catalogue kỹ thuật, giúp người dùng dễ dàng tham khảo khi lựa chọn và lắp đặt cho hệ thống đường ống DN65. Dưới đây là kích thước chi tiết của Shinyi FRHX-0065-A1:

• Kích thước danh nghĩa: DN65 (>Tìm hiểu thêm DN65 là phi bao nhiêu)
• Kích thước van theo hệ inch: 2 1/2″
• L (Chiều dài van): 180mm
• D (Đường kính mặt bích): 180mm
• K (Khoảng cách tâm lỗ bulong): 140mm
• n-Ød (Số lỗ & đường kính lỗ bulong): 4 – Ø19 mm
• C (Độ dày mặt bích): 19mm
• Hc (Chiều cao khi đóng): 311mm
• Ho (Chiều cao khi mở): 393mm
• R (Đường kính tay quay): 150mm

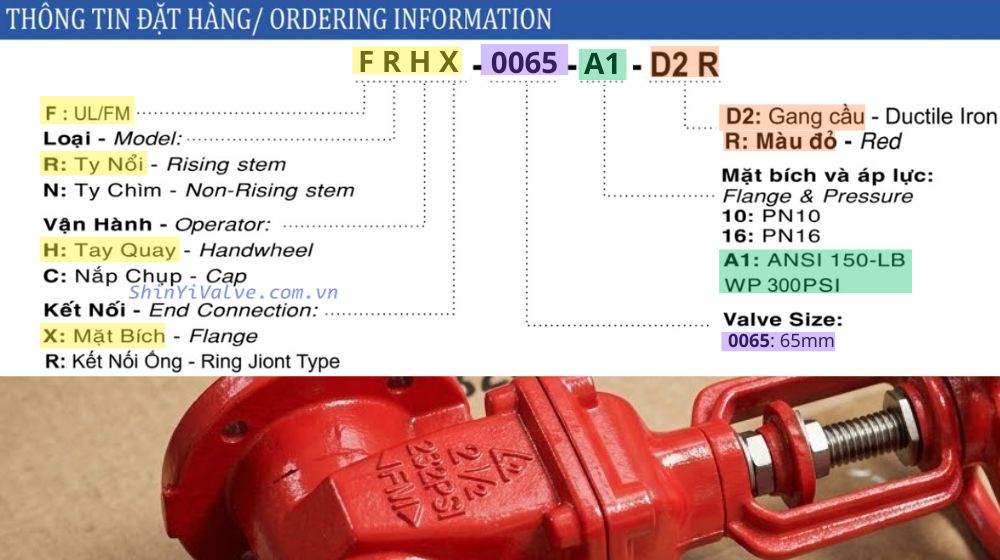

3. Đặt hàng Shinyi FRHX-0065-A1

Mã đặt hàng của FRHX-0065 150PSI & 232PSI được quy ước theo từng ký hiệu cụ thể, giúp người dùng dễ dàng nhận biết loại van, kích thước, tiêu chuẩn kết nối cũng như vật liệu chế tạo. Thông qua cấu trúc mã Shinyi FRHX-0065-A1, các thông tin kỹ thuật chính của van được thể hiện rõ ràng như sau:

• F: Chứng nhận UL/FM
• R: Rising stem gate valve – Van cổng ty nổi
• H: Handwheel – Cơ cấu vận hành bằng tay quay
• X: Flanged End – Kết nối mặt bích
• 0065: DN65 (65mm)
• A1: Tiêu chuẩn ANSI 150LB (>Tìm hiểu 150LB là gì)
• D2: Ductile Iron – Thân gang cầu (>Xem thêm gang cầu là gì)
• R: Red – Sơn epoxy màu đỏ

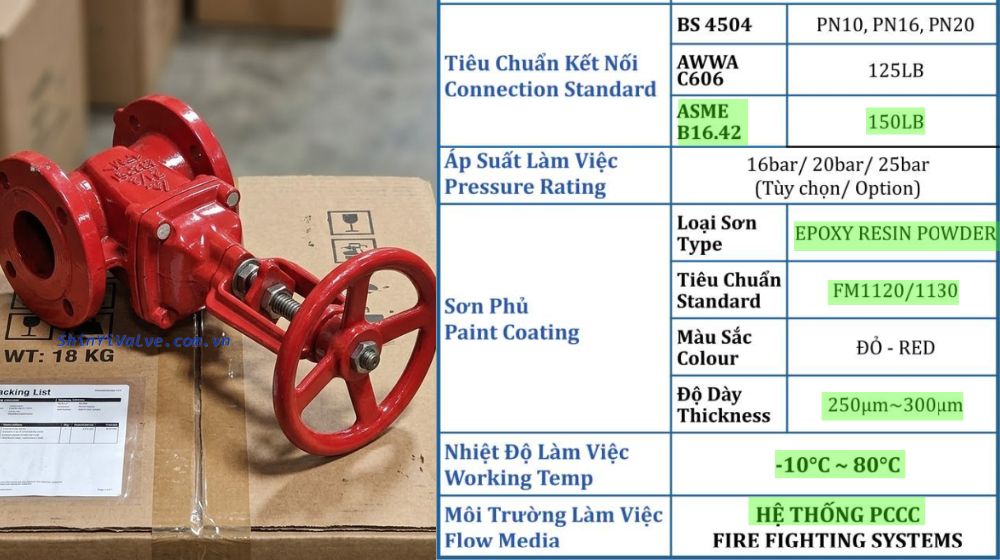

4. Đặc điểm kỹ thuật của FRHX-0065 150PSI & 232PSI

Shinyi FRHX-0065-A1 được thiết kế với các thông số kỹ thuật phù hợp cho hệ thống PCCC, đảm bảo độ kín và độ bền trong quá trình vận hành. Các tiêu chuẩn kết nối, lớp sơn bảo vệ và dải nhiệt độ làm việc của FRHX-0065 150PSI & 232PSI được thể hiện chi tiết dưới đây:

• Tiêu chuẩn kết nối: ASME B16.42 – 150LB
• Áp suất làm việc: 150PSI (tương đương PN10) – 232PSI (tương đương PN16)
• Loại sơn: Epoxy Resin Powder
• Tiêu chuẩn: FM1120 / FM1130
• Màu sắc: Đỏ (Red)
• Độ dày lớp sơn: 250 ~ 300µm
• Nhiệt độ làm việc: -10°C ~ 80°C
• Môi trường làm việc: Hệ thống PCCC

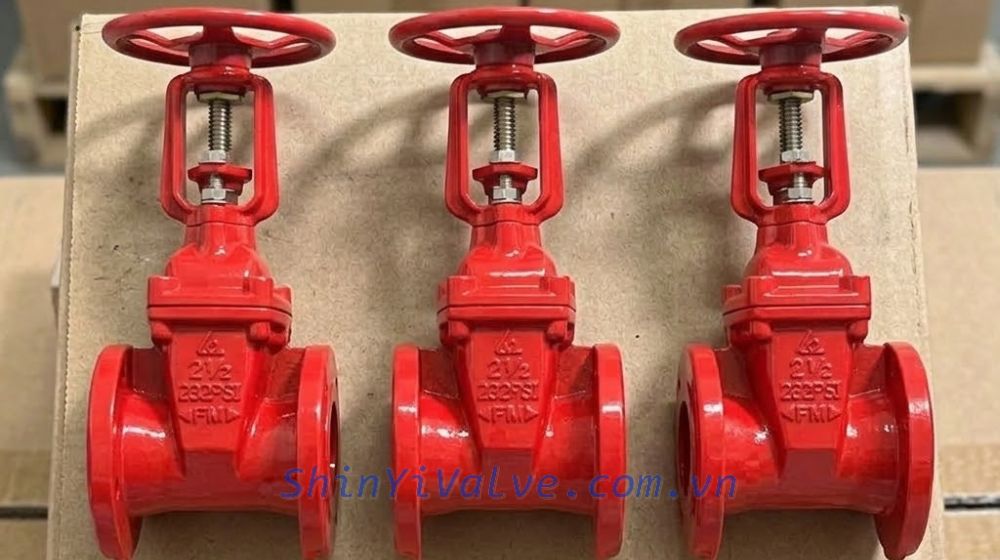

5. Kho Shinyi FRHX-0065-A1

Tại đại lý van Shinyi chúng tôi, model Shinyi FRHX-0065-A1 luôn được duy trì số lượng lớn trong kho để phục vụ các công trình phòng cháy chữa cháy. Hàng hóa sẵn kho giúp việc cung cấp và giao hàng được thực hiện nhanh chóng trên toàn quốc.
