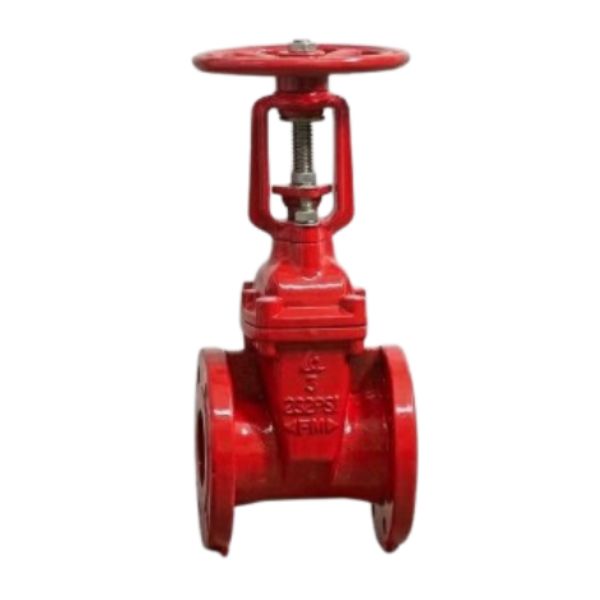

FRHX-0080-A1

Shinyi FRHX-0080-A1 là thiết bị van công nghiệp được phát triển bởi hãng Shinyi nhằm đáp ứng nhu cầu kiểm soát lưu chất trong đường ống. Nhờ cấu tạo chắc chắn và tiêu chuẩn sản xuất rõ ràng, dòng van này được ứng dụng trong nhiều hệ thống kỹ thuật hiện nay.

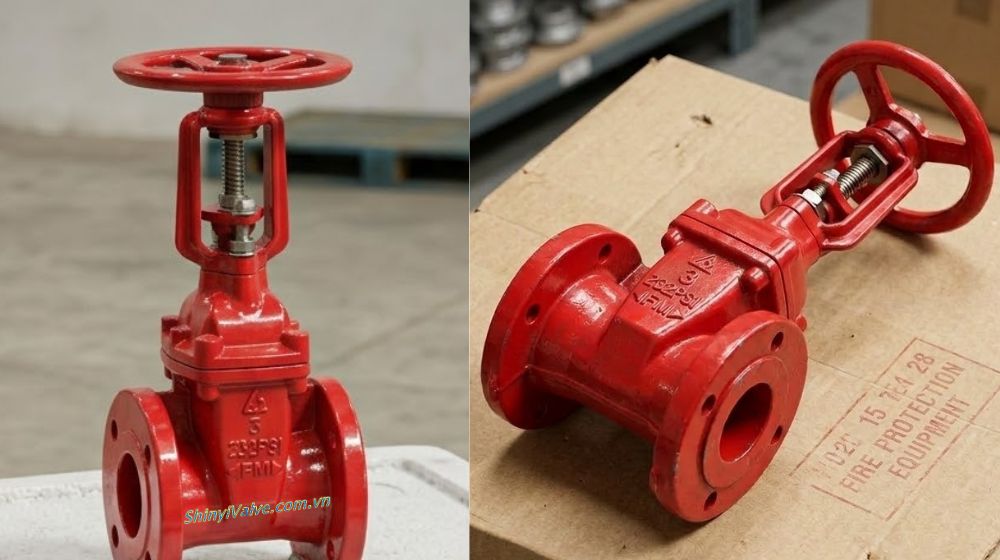

1. Shinyi FRHX-0080-A1 là gì

Shinyi FRHX-0080-A1 là van cổng ty nổi UL FM Shinyi được sản xuất bởi thương hiệu van Shinyi, thường được lắp đặt trong các hệ thống phòng cháy chữa cháy và cấp nước công nghiệp. Với kích thước DN80 và kết nối mặt bích tiêu chuẩn, thiết bị giúp kiểm soát dòng chảy trong đường ống một cách hiệu quả.

Ngoài ra, ký hiệu A1 trong mã dòng van cổng DN80 này cho biết van sử dụng tiêu chuẩn mặt bích ANSI 150LB, phù hợp với nhiều hệ thống đường ống hiện nay. Dòng van này được cung cấp với hai mức áp lực phổ biến là FRHX-0080 150PSI & FRHX-0080 232PSI

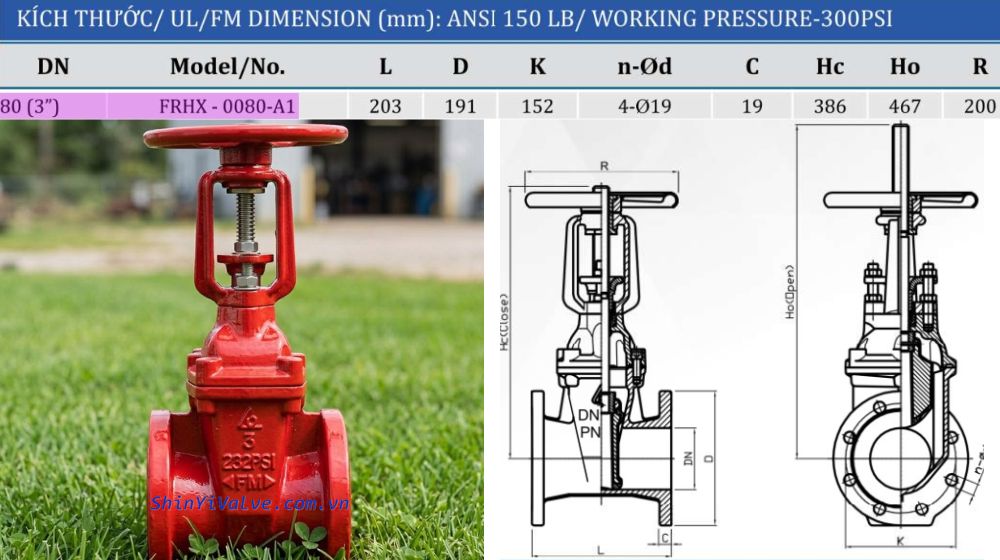

2. Kích thước của FRHX-0080 150PSI & 232PSI

Kích thước của FRHX-0080 150PSI & 232PSI được Shinyi công bố trong catalogue kỹ thuật nhằm hỗ trợ quá trình thiết kế và lắp đặt hệ thống đường ống DN80. Các thông số dưới đây thể hiện kích thước tổng thể cũng như kích thước kết nối mặt bích của Shinyi FRHX-0080-A1:

• Kích thước danh nghĩa: DN80 (>Xem thêm DN80 là phi bao nhiêu)
• Kích thước theo hệ inch: 3″
• Chiều dài van L: 203 mm
• Đường kính mặt bích D: 191 mm
• Khoảng cách tâm lỗ bulong K: 152 mm
• Số lỗ & đường kính lỗ bulong n-Ød: 4 – Ø19 mm
• Độ dày mặt bích C: 19 mm
• Chiều cao khi đóng Hc: 386 mm
• Chiều cao khi mở Ho: 467 mm
• Đường kính tay quay R: 200 mm

3. Đặt hàng Shinyi FRHX-0080-A1

Để lựa chọn đúng loại van cổng Shinyi, Shinyi sử dụng hệ thống mã ký hiệu giúp xác định nhanh các thông tin quan trọng của van ngay trong model. Với Shinyi FRHX-0080-A1, từng ký tự trong mã đều đại diện cho một đặc điểm kỹ thuật cụ thể của loại van này. Cụ thể:

• F: Van đạt chứng nhận UL FM Valve
• R: Loại van cổng ty nổi (Rising stem)
• H: Cơ cấu vận hành bằng tay quay (Handwheel)
• X: Kiểu kết nối mặt bích (Flange)
• 0080: Kích thước DN80
• A1: Chuẩn mặt bích ANSI 150LB
• D2: Thân van chế tạo từ Ductile Iron – Gang cầu (>Hiểu sâu hơn qua bài viết gang cầu là gì)
• R: Lớp sơn phủ epoxy màu đỏ (Red)

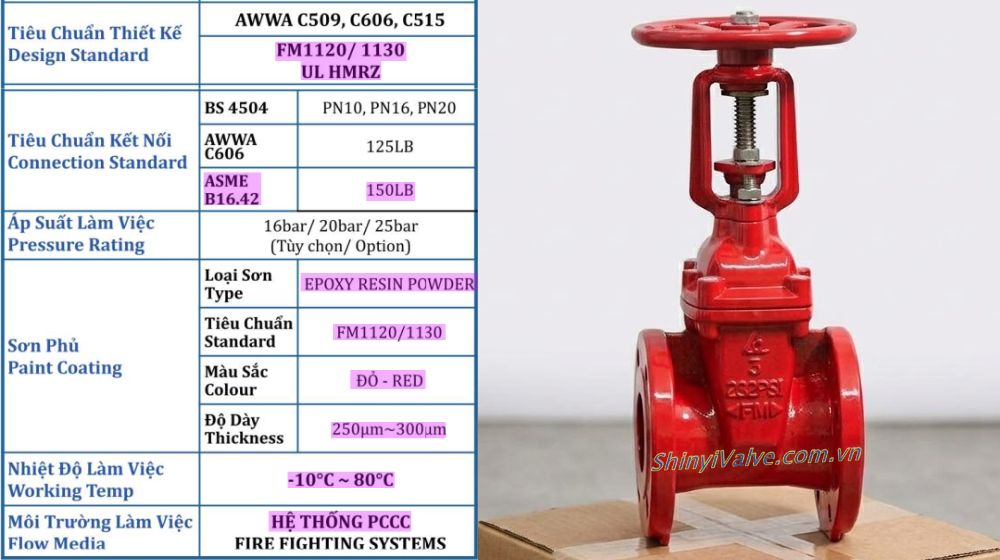

4. Thông số kỹ thuật của FRHX-0080 150PSI & 232PSI

Các thông số kỹ thuật của FRHX-0080 150PSI & 232PSI cho thấy thiết bị được sản xuất theo những tiêu chuẩn phổ biến trong ngành van công nghiệp và phòng cháy chữa cháy. Những thông tin này giúp người dùng dễ dàng đánh giá khả năng làm việc và phạm vi ứng dụng của Shinyi FRHX-0080-A1 trong hệ thống:

• Tiêu chuẩn thiết kế và chứng nhận: FM1120 & 1130, UL HMRZ
• Tiêu chuẩn kết nối mặt bích: ASME B16.42 – 150LB
• Loại sơn: Epoxy Resin Powder màu đỏ
• Độ dày lớp sơn: 250µm ~ 300µm
• Áp suất: 150PSI (PN10) / 232PSI (PN16)
• Nhiệt độ làm việc: -10°C ~ 80°C
• Môi trường làm việc: Hệ thống PCCC

5. Đại lý Shinyi FRHX-0080-A1

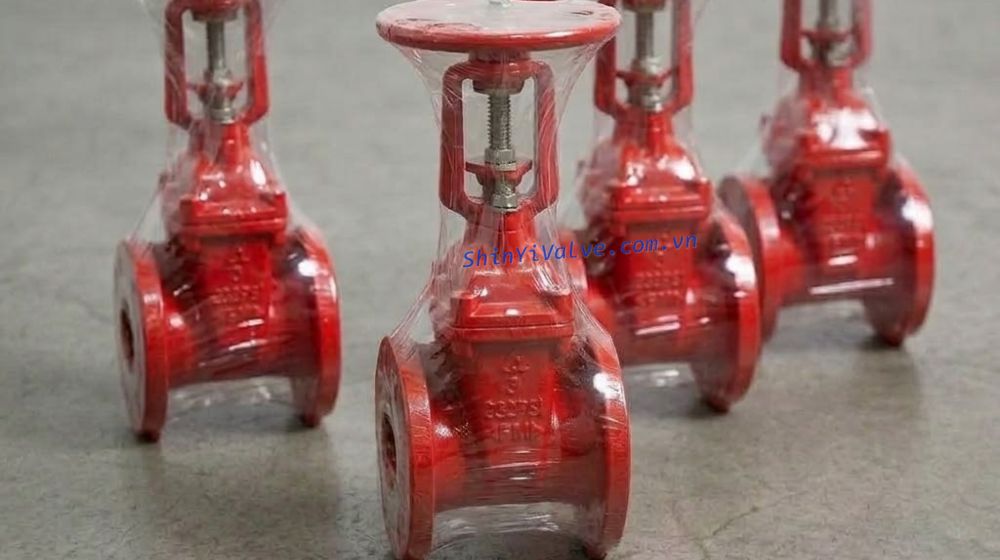

Đại lý van Shinyi chúng tôi hiện đang phân phối trực tiếp dòng Shinyi FRHX-0080-A1 tại kho miền Nam và miền Bắc, phục vụ cho các hệ thống phòng cháy chữa cháy trong nước. Hàng hóa được nhập kho thường xuyên, giúp người mua hàng dễ dàng đặt mua FRHX-0080 150PSI & 232PSI với thời gian giao hàng nhanh và đầy đủ chứng từ kỹ thuật.

• Kho FRHX-0080 150PSI & 232PSI miền Bắc: Hà Nội – Phân phối cho các dự án tại miền Bắc và miền Trung
• Kho FRHX-0080 150PSI & 232PSI miền Nam: TP.HCM – Phục vụ khu vực miền Nam và các tỉnh lân cận
