FRHX-0100-A1

Đối với các hệ thống sử dụng đường ống DN100, Shinyi FRHX-0100-A1 là một trong những lựa chọn phổ biến trong danh mục van cổng của hãng Shinyi. Thiết bị được sản xuất theo tiêu chuẩn kỹ thuật của ngành van PCCC, đáp ứng yêu cầu vận hành ổn định trong hệ thống.

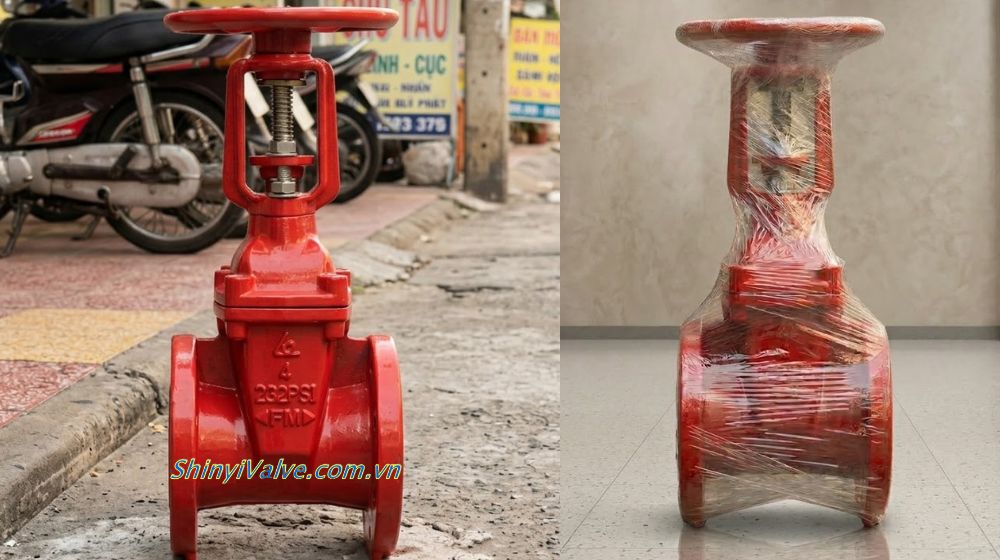

1. Tổng quan về Shinyi FRHX-0100-A1

Trong danh mục van của hãng Shinyi, Shinyi FRHX-0100-A1 là một trong những mã van cổng ty nổi UL FM Shinyi được sử dụng khá phổ biến. Thiết bị được thiết kế theo dạng ty nổi, cho phép vận hành bằng tay quay và phù hợp lắp đặt trên các hệ thống đường ống có kích thước tương đồng với van cổng DN100

Ở model Shinyi FRHX-0100-A, ký hiệu A1 biểu thị tiêu chuẩn kết nối ANSI 150LB được áp dụng cho mặt bích của van. Thiết bị được cung cấp với hai mức áp lực làm việc phổ biến là FRHX-0100 150PSI và FRHX-0100 232PSI.

2. Cấu tạo của FRHX-0100 150PSI & 232PSI

Cấu tạo của FRHX-0100 150PSI & 232PSI được thiết kế theo dạng van cổng ty nổi với nhiều bộ phận cơ khí kết hợp nhằm đảm bảo khả năng đóng mở ổn định và độ kín cao trong quá trình vận hành. Các bộ phận chính của Shinyi FRHX-0100-A1 bao gồm:

• Thân van: Gang cầu (>Chi tiết về gang cầu là gì) – ASTM A536
• Đĩa van: Gang (>Xem thêm gang là kim loại gì) bọc cao su EPDM
• Ty van: Inox AISI 410
• Đai ốc nêm: Đồng Bronze – ASTM C51900
• Gioăng kín: Cao su NBR
• Tay quay (Handwheel): Thép carbon hoặc gang chuẩn ASTM 1045/536

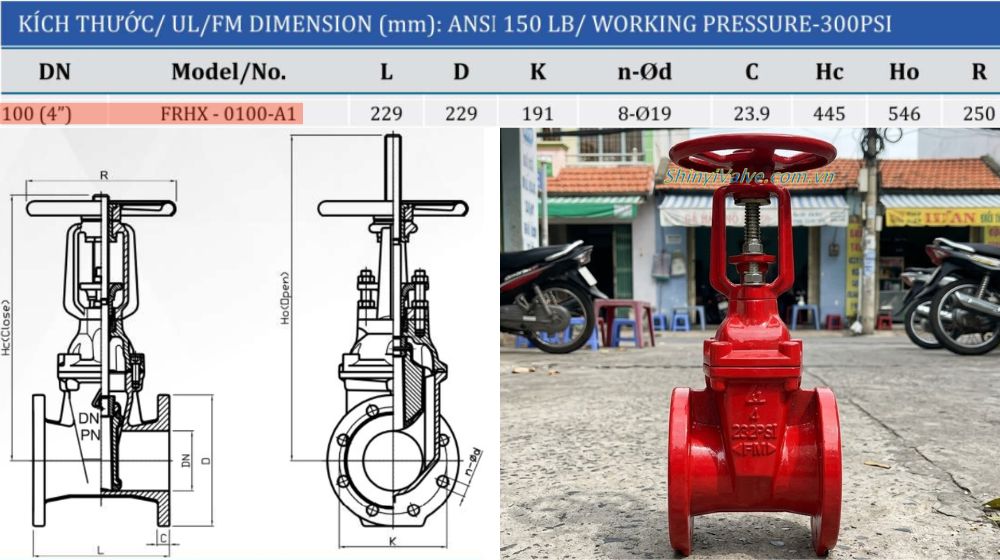

3. Kích thước của Shinyi FRHX-0100-A1

Các kích thước của Shinyi FRHX-0100-A1 được thiết kế theo tiêu chuẩn lắp đặt của hệ thống đường ống DN100. Những thông số dưới đây thể hiện kích thước tổng thể và kích thước kết nối mặt bích của FRHX-0100 150PSI & 232PSI:

• Kích thước danh nghĩa: DN100 (>Xem thêm DN100 là phi bao nhiêu)
• Kích thước theo hệ inch: 4″
• Chiều dài van (L): 229 mm
• Đường kính mặt bích (D): 229 mm
• Khoảng cách tâm lỗ bulong (K): 191 mm
• Số lỗ & đường kính lỗ bulong (n-Ød): 8 – Ø19 mm
• Độ dày mặt bích (C): 23.9 mm
• Chiều cao khi đóng (Hc): 445 mm
• Chiều cao khi mở (Ho): 546 mm
• Đường kính tay quay (R): 250 mm

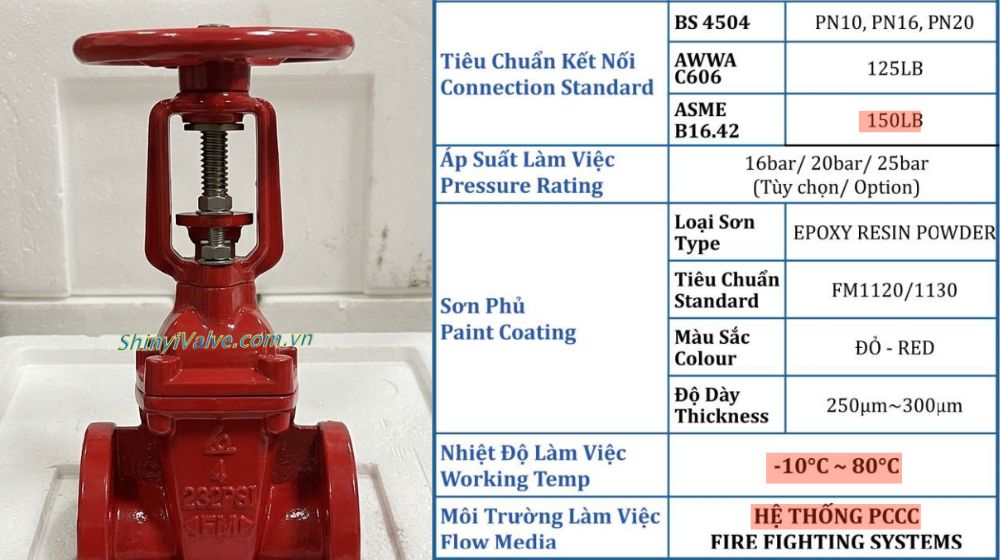

4. Thông số làm việc của của FRHX- 0100 150PSI & 232PSI

Bên cạnh kích thước lắp đặt, FRHX-0100 150PSI & 232PSI còn được quy định rõ ràng về các thông số vận hành nhằm đảm bảo độ bền và độ ổn định trong quá trình sử dụng. Những thông tin kỹ thuật dưới đây phản ánh điều kiện làm việc tiêu chuẩn của Shinyi FRHX-0100-A1:

• Tiêu chuẩn mặt bích: ASME B16.42 – 150LB
• Áp lực vận hành: 150PSI / 232PSI
• Lớp phủ bảo vệ: Sơn Epoxy Resin Powder đỏ
• Chiều dày lớp sơn: 250 ~ 300(µm micron)
• Khoảng nhiệt độ làm việc: -10°C ~ 80°C
• Ứng dụng: Hệ thống Fire Fighting / PCCC

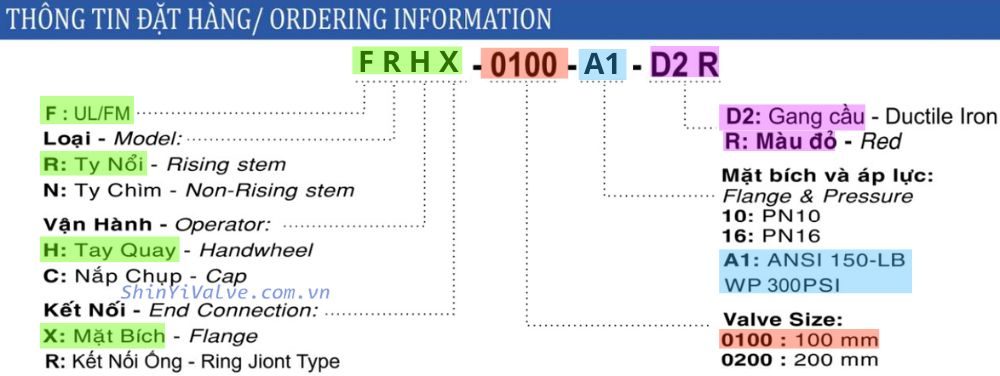

5. Đặt hàng Shinyi FRHX-0100-A1

Khi đặt mua FRHX-0100 150PSI & 232PSI , người dùng có thể dựa vào mã ký hiệu của van để nhận biết các thông số cơ bản của van. Hệ thống ký hiệu này giúp phân biệt nhanh giữa các loại trong cùng một danh mục van:

Ý nghĩa của mã đặt hàng Shinyi FRHX-0100-A1 bao gồm:

• F: Chứng nhận UL/FM
• R: Dạng van cửa ty nổi (Rising Stem)
• H: Tay quay vận hành (Handwheel)
• X: Kết nối mặt bích
• 0100: Kích thước DN100 (4″)
• A1: Tiêu chuẩn mặt bích ANSI 150LB
• D2: Thân là gang cầu Ductile Iron
• R: Sơn epoxy màu đỏ
