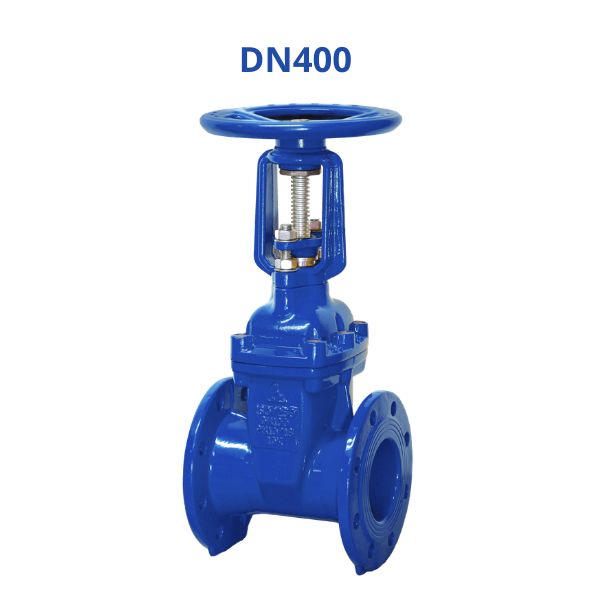

GRHX DN400

Trong các hệ thống truyền tải nước kích thước lớn, Shinyi GRHX DN400 là model được nhiều kỹ sư lựa chọn nhờ thiết kế ty nổi dễ quan sát vận hành, khả năng làm kín ổn định và cấu hình vật liệu bền chắc.

1. Vì sao van Shinyi GRHX DN400 phù hợp cho hệ thống lớn

Đối với các tuyến đường ống kích thước lớn, khả năng đóng kín và độ ổn định vận hành luôn là yếu tố được kỹ sư ưu tiên khi lựa chọn thiết bị. Một số đặc điểm giúp van cổng ty nổi Shinyi model GRHX DN400 phù hợp với hệ thống gồm:

• Thiết kế ty nổi giúp người vận hành dễ quan sát trạng thái đóng mở thực tế
• Thuộc nhóm resilient seated gate valve với lá van bọc cao su EPDM tăng khả năng làm kín
• Kết cấu vận hành tay quay trợ lực phù hợp cho van kích thước lớn
• Thân van gang cầu giúp tăng khả năng chịu lực và độ ổn định kết cấu
• Kết nối mặt bích giúp tăng khả năng liên kết chắc chắn với hệ thống đường ống lớn
• Phù hợp cho hệ thống cấp nước, truyền tải nước và phòng cháy chữa cháy quy mô lớn

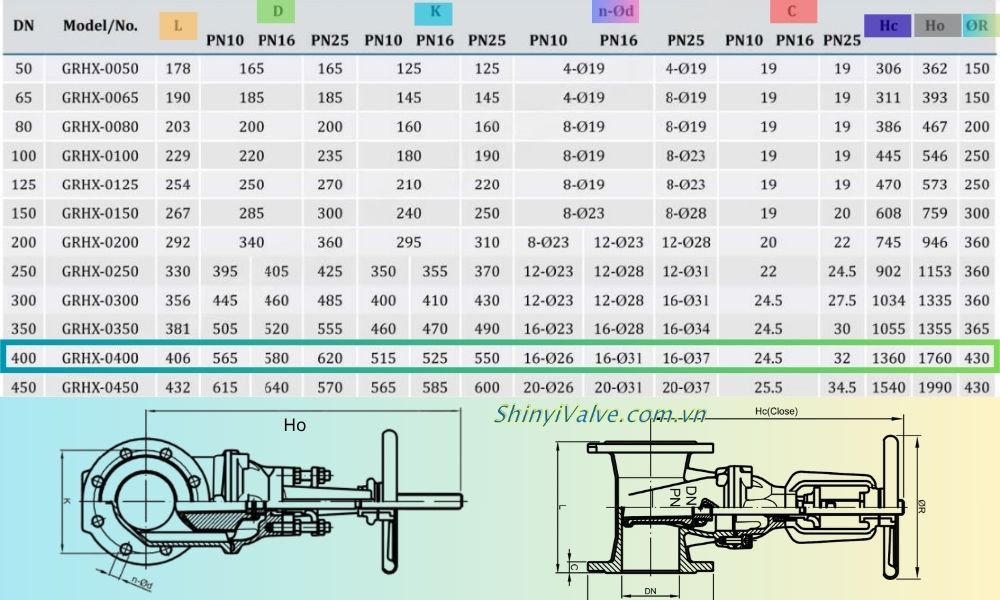

2. Kích thước của van Shinyi GRHX DN400

Với các model kích thước lớn như DN400, việc kiểm tra kích thước trước khi thi công là yêu cầu rất quan trọng nhằm hạn chế phát sinh. Thông số kích thước của van cổng gang dòng Shinyi GRHX-0400 gồm:

• Chiều dài thân van (L): 406 mm
• Đường kính mặt bích (D): 565 mm ~ 620 mm
• Đường kính vòng bulong (K): 515 mm ~ 550 mm
• Số lượng lỗ bulong: 16 lỗ
• Đường kính lỗ bulong (n-Ød): Ø26 mm ~ Ø37 mm
• Độ dày mặt bích (C): 25.5 mm ~ 45 mm
• Chiều cao khi đóng (Hc): 1185 mm
• Chiều cao khi mở hoàn toàn (Ho): 1525 mm
• Đường kính tay quay (ØR): 400 mm

3. Kiểm tra trước khi chọn van Shinyi GRHX DN400

Với các model kích thước lớn như DN400, việc lựa chọn van cổng mặt bích không chỉ dừng ở đường kính danh nghĩa. Nếu kiểm tra thiếu thông số, người mua rất dễ gặp tình trạng sai mặt bích, thiếu không gian vận hành hoặc không đồng bộ áp lực hệ thống.

Một số yếu tố kỹ thuật cần kiểm tra trước khi chọn van Shinyi GRHX DN400 gồm:

• Cấp áp lực PN10, PN16 hay PN25
• Chiều cao vận hành khi mở hoàn toàn
• Tiêu chuẩn mặt bích DIN, JIS hoặc ANSI
• Kết cấu ty nổi phù hợp không gian lắp đặt
• Vật liệu thân van và ty van theo yêu cầu hồ sơ kỹ thuật
• Điều kiện vận hành thực tế của hệ thống nước

4. Vật liệu sản xuất của van Shinyi GRHX DN400

Vật liệu là yếu tố được kỹ sư và chủ đầu tư kiểm tra rất kỹ trong hồ sơ kỹ thuật. Theo catalogue Shinyi, model Shinyi GRHX-0400 sử dụng nhiều vật liệu chuyên dùng cho hệ thống nước. Một số vật liệu chính của GRHX-0400 là:

• Thân van và nắp van: Gang cầu mác ASTM A536 / EN GJS 500-7
• Lá van: Gang cầu + cao su EPDM
• Ty van: AISI 410 / AISI 304
• Chốt: AISI 304 / 316
• Đai ốc lá van: Đồng ASTM C51900
• Gioăng và O-ring: Cao su NBR
• Bulong và vòng đệm: Inox AISI 304 / A194
• Tay quay: Thép carbon hoặc gang cầu

Ngoài ra, toàn bộ thân van Shinyi GRHX DN400 được phủ sơn Epoxy giúp tăng khả năng chống ăn mòn trong môi trường ẩm ướt hoặc hố van chôn ngầm

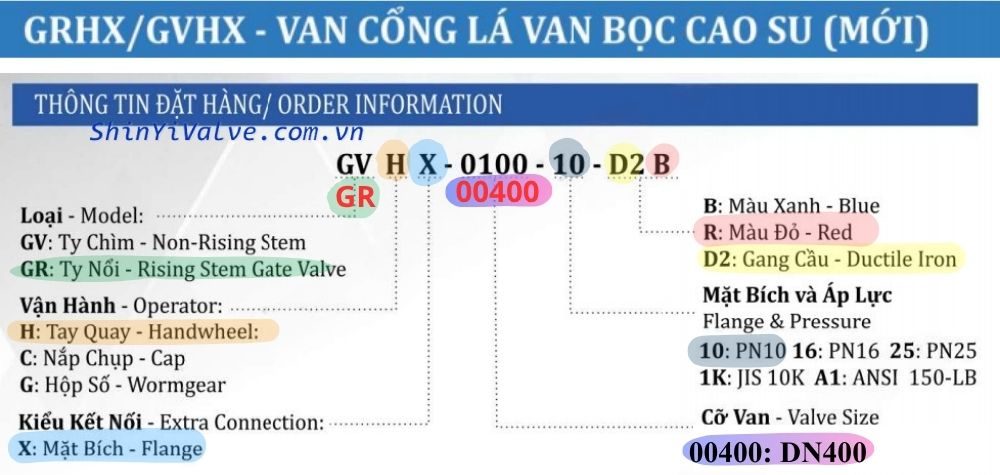

5. Thông tin đặt hàng của van Shinyi GRHX DN400

Để hạn chế nhầm cấu hình và rút ngắn thời gian xử lý đơn hàng, người mua nên chuẩn bị đầy đủ các thông tin kỹ thuật trước khi gửi yêu cầu báo giá. Ví dụ model đặt hàng:

GRHX – 0400 – 10 – D2 – R

Ý nghĩa:

• GRHX: Van cổng ty nổi vận hành tay quay
• 0400: Kích thước DN400
• 10: Cấp áp lực PN10 >> Đọc thêm PN10 là gì
• D2: Thân van gang cầu
• R: Sơn màu đỏ
