GRHX DN450

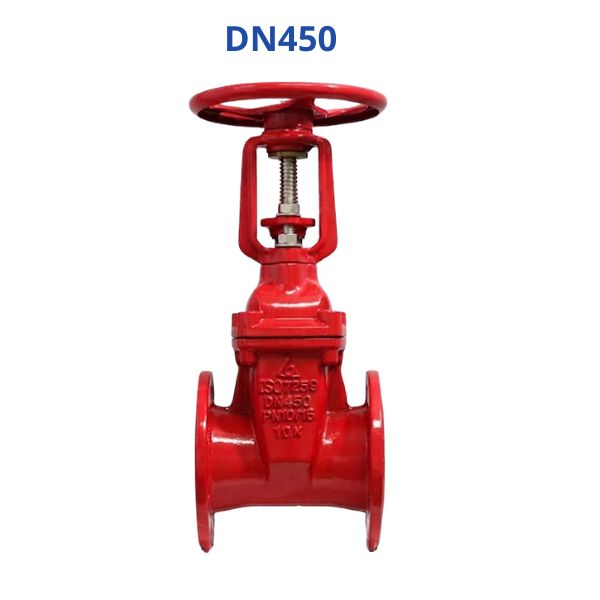

Van Shinyi GRHX DN450 là dòng van cổng mặt bích với kích thước lớn được thiết kế cho các hệ thống nước yêu cầu khả năng vận hành ổn định và độ kín cao trong thời gian dài

1. Kiểu vận hành của van Shinyi GRHX DN450

Khác với các dòng van cổng ty chìm, van Shinyi GRHX DN450 được thiết kế theo kiểu ty nổi nên phần trục van sẽ nâng lên hoặc hạ xuống theo trạng thái đóng mở thực tế. Một số đặc điểm vận hành nổi bật của Shinyi GRHX DN450 là:

• Dễ nhận biết trạng thái đóng mở thực tế của van
• Thuận tiện hơn trong quá trình bảo trì và kiểm tra
• Thiết kế tay quay trợ lực phù hợp van kích thước lớn
• Thuộc nhóm resilient seated gate valve chỉ van cổng lá van bọc cao su
• Lá van EPDM giúp tăng khả năng làm kín dòng chảy
• Phù hợp hệ thống nước yêu cầu vận hành ổn định lâu dài

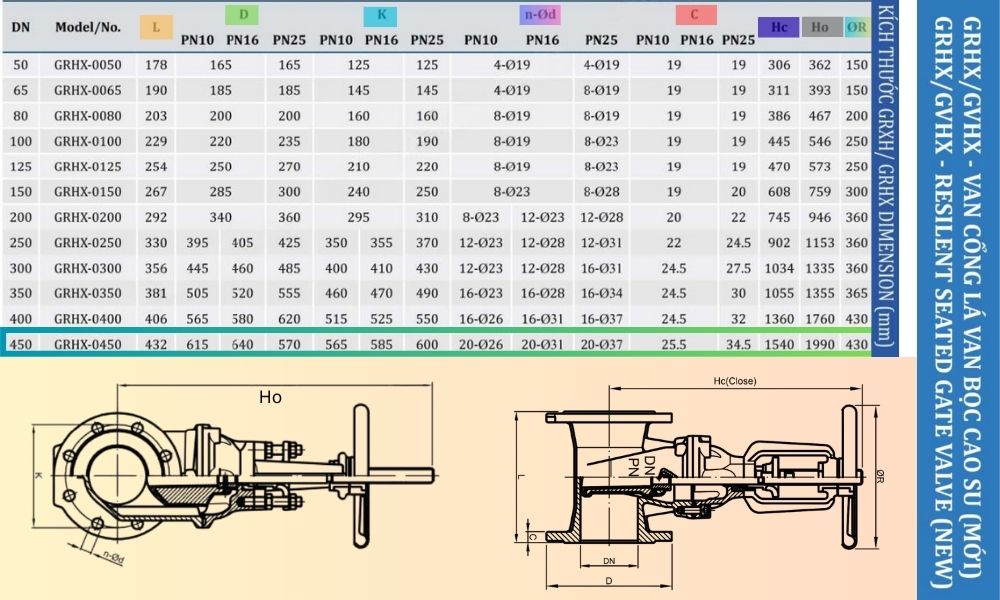

2. Kích thước của van Shinyi GRHX DN450

Đối với các dòng van cổng ty nổi Shinyi kích thước lớn, thông số kích thước không chỉ ảnh hưởng tới khả năng lắp đặt mà còn liên quan trực tiếp tới không gian vận hành, vị trí hố van và khả năng đồng bộ mặt bích của toàn hệ thống. Vì vậy trước khi triển khai thi công, người dùng nên tham khảo kỹ các thông tin gồm:

• Chiều dài thân van (L): 432 mm
• Đường kính mặt bích (D): 615 mm ~ 670 mm
• Đường kính vòng bulong (K): 565 mm ~ 600 mm
• Số lượng lỗ bulong: 20 lỗ
• Đường kính lỗ bulong (n-Ød): Ø26 mm ~ Ø37 mm
• Độ dày mặt bích (C): 27 mm ~ 50 mm
• Chiều cao khi đóng (Hc): 1325 mm
• Chiều cao khi mở hoàn toàn (Ho): 1705 mm
• Đường kính tay quay (ØR): 400 mm

3. Vì sao cần kiểm tra chiều cao vận hành của GRHX-0450

Chiều cao vận hành của GRHX-0450 là thông số quan trọng thường bị bỏ sót khi triển khai hệ thống. Khi van mở hoàn toàn, phần ty sẽ nâng lên theo hành trình đóng mở thực tế. Với van cổng gang model Shinyi GRHX-0450, chiều cao mở tối đa có thể đạt tới 1705 mm

Nếu không kiểm tra trước chiều cao vận hành, hệ thống có thể gặp các tình trạng như:

• Ty van chạm nắp hố kỹ thuật
• Thiếu không gian thao tác vận hành
• Va chạm với máng cáp hoặc đường ống phía trên
• Khó tháo lắp hoặc bảo trì sau này

Đây cũng là lý do kỹ sư thiết kế thường kiểm tra đồng thời cả Hc và Ho trước khi triển khai lắp đặt van Shinyi GRHX DN450

4. Vật liệu chính của van Shinyi GRHX DN450

Vật liệu là yếu tố ảnh hưởng trực tiếp tới độ bền và tuổi thọ vận hành của thiết bị. Theo catalogue Shinyi, model Shinyi GRHX-0450 sử dụng nhiều vật liệu chuyên dùng cho hệ thống nước. Một số vật liệu chính của van Shinyi GRHX DN450 là:

• Thân van và nắp van: Gang cầu mác ASTM A536 / EN GJS 500-7
• Lá van: Gang cầu + cao su EPDM
• Ty van: AISI 410 hoặc AISI 304
• Chốt: AISI 304 / 316
• Đai ốc lá van: Đồng ASTM C51900
• Gioăng và O-ring: Cao su NBR
• Bulong và vòng đệm: Inox AISI 304 / A194
• Tay quay: Thép carbon hoặc gang cầu

5. Nhầm lẫn khi chọn van Shinyi GRHX DN450

Đối với các model kích thước lớn như DN450, việc nhầm thông số kỹ thuật khi đặt hàng là tình huống xảy ra khá phổ biến, đặc biệt với các dự án yêu cầu nhiều tiêu chuẩn mặt bích hoặc cấu hình vật liệu khác nhau.

Một số thông tin người mua thường dễ nhầm khi chọn Shinyi GRHX-0450 gồm:

• Nhầm giữa cấp áp lực PN10 và PN16
  • Đọc thêm PN10 là gì
  • Hiểu thêm PN16 là gì
• Sai tiêu chuẩn mặt bích của hệ thống
• Không kiểm tra chiều cao mở tối đa của van
• Nhầm giữa dòng van cổng ty nổi và ty chìm
• Sai màu sơn giữa hệ cấp nước và hệ PCCC
• Sai vật liệu ty van theo hồ sơ kỹ thuật phê duyệt

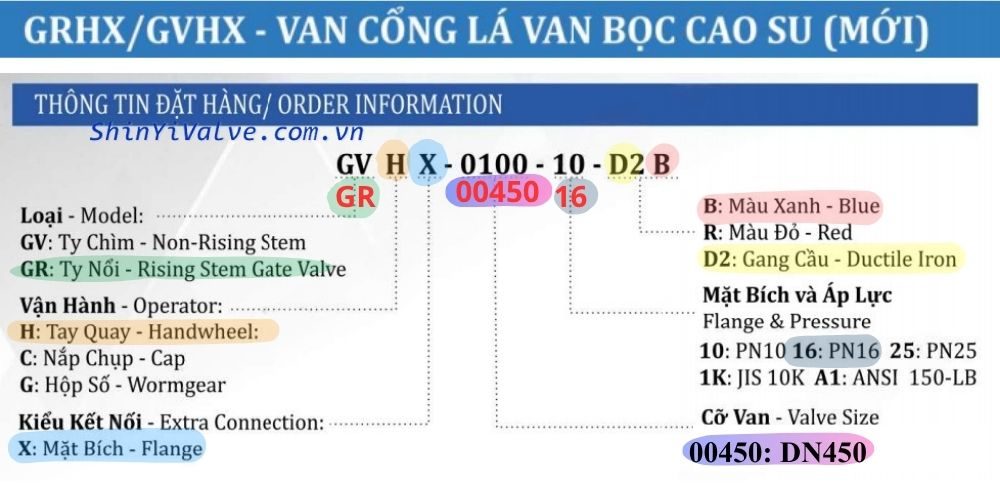

Chính vì vậy, trước khi gửi yêu cầu báo giá, kỹ sư và bộ phận mua hàng nên kiểm tra đầy đủ model kỹ thuật của van. Ví dụ model đặt hàng:

GRHX – 0450 – 16 – D2 – B

Ý nghĩa từng ký hiệu gồm:

• GRHX: Van cổng ty nổi vận hành tay quay
• 0450: Kích thước DN450
• 16: Cấp áp lực PN16
• D2: Thân van gang cầu
• B: Sơn màu xanh
