GRHX DN50

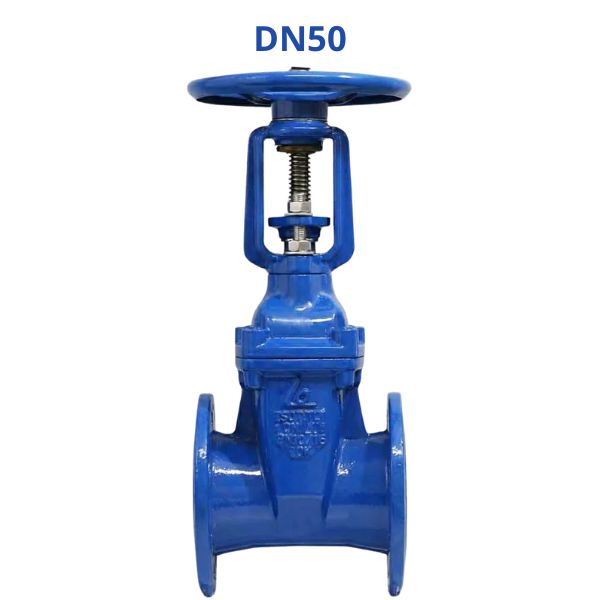

Van Shinyi GRHX DN50 thuộc nhóm van cổng ty nổi Shinyi, model GRHX-0050 được nhiều đơn vị thi công, kỹ sư đường ống và người mua lựa chọn khi cần thiết bị bền chắc dễ bảo trì và đáp ứng đa dạng tiêu chuẩn công trình

1. Van Shinyi GRHX DN50 là dòng van gì

Van Shinyi GRHX DN50 thuộc dòng van cổng lá van bọc cao su (resilient seated gate valve) của ShinYi. Đây là dòng van hoạt động theo nguyên lý nâng hạ lá van để đóng hoặc mở dòng lưu chất bên trong đường ống

Đặc điểm chính của Shinyi GRHX DN50 là:

• Kích thước danh nghĩa: DN50
• Kiểu kết nối: Van cổng mặt bích
• Môi trường làm việc: Hệ thống nước
• Dạng vận hành: Tay quay vô lăng
• Thiết kế lá van: Gang cầu bọc cao su EPDM
• Kiểu ty van: Dòng GRHX catalogue thuộc nhóm rising gate valve

2. Kích thước van Shinyi GRHX DN50 là bao nhiêu

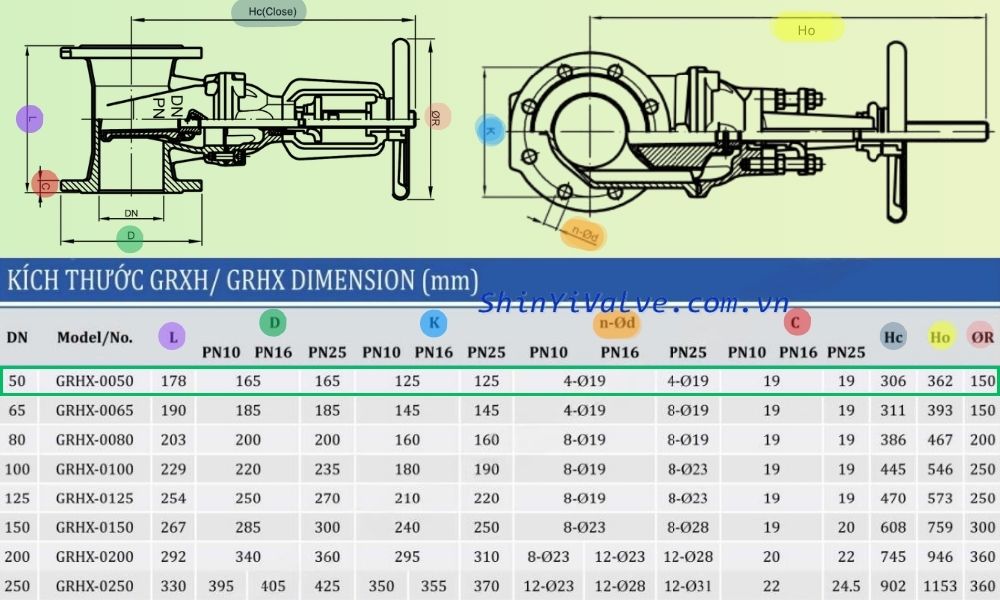

Kích thước là thông tin rất quan trọng trước khi đặt mua vì ảnh hưởng trực tiếp tới khả năng lắp đặt. Thông số catalogue của van cổng Shinyi GRHX-0050:

• Model: Shinyi GRHX-0050
• Kích thước danh nghĩa: DN50
• Chiều dài thân van (L): 178 mm
• Đường kính mặt bích D: 165 mm
• Chiều cao tổng thể (Ho): 362 mm
• Chiều cao thân van (Hc): 306 mm
• Đường kính tay quay (R): 150 mm

3. Van Shinyi GRHX DN50 làm việc ở áp lực nào

Một trong những thông tin người mua hàng thường được kỹ thuật yêu cầu kiểm tra là áp lực làm việc. Theo catalogue Shinyi, van Shinyi GRHX DN50 có thể lựa chọn theo nhiều chuẩn áp lực và mặt bích khác nhau. Các cấp áp lực chính gồm:

• PN10: Phù hợp nhiều hệ thống cấp nước thông dụng >> Đọc thêm PN10 là gì
• PN16: Thường được lựa chọn khi hệ thống yêu cầu khả năng chịu áp cao hơn >> Hiểu thêm PN16 là gì
• PN25: Áp dụng cho các công trình cần áp lực lớn theo yêu cầu thiết kế >> Đọc thêm PN25 là gì

4. Van Shinyi GRHX DN50 được sản xuất bằng vật liệu gì

Vật liệu ảnh hưởng trực tiếp tới tuổi thọ sử dụng và chi phí đầu tư. Theo catalogue GRHX, model Shinyi GRHX-0050 được phát triển với nhiều vật liệu chuyên dùng cho hệ thống nước nhằm tăng độ bền và khả năng làm kín. Một số vật liệu chính của Shinyi GRHX DN50 gồm:

• Thân van: Gang cầu ASTM A536 / EN GJS 500-7
• Lá van: Gang cầu kết hợp cao su EPDM
• Ty van: Thép không gỉ AISI 410 hoặc AISI 304
• Chốt định vị: Inox AISI 304 / 316
• Gioăng kín: Cao su NBR

5. Cách đọc thông số đặt hàng Shinyi GRHX-0050

Việc hiểu đúng mã van cổng DN50 model GRHX giúp kỹ sư thiết kế, bộ phận thu mua và đơn vị thi công hạn chế nhầm cấu hình kỹ thuật khi đặt hàng. Mỗi ký hiệu trên model đều thể hiện một thông số riêng về kiểu vận hành, kích thước hoặc vật liệu

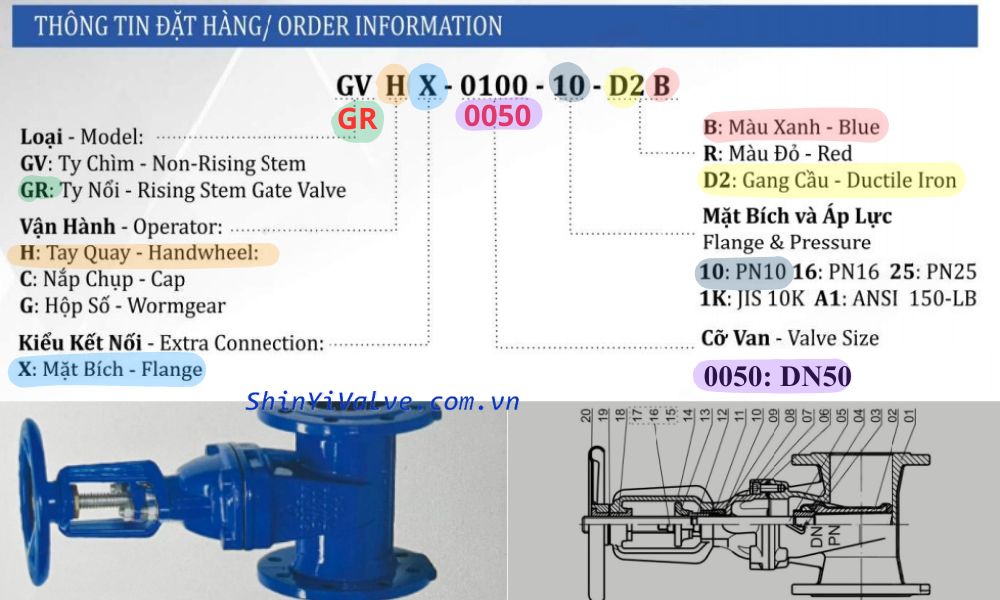

Ví dụ model catalogue:

GRHX – 0050 – 10 – D2 – B

Ý nghĩa từng ký hiệu là:

• GR: Ty nổi – Rising Stem Gate Valve
• H: Kiểu vận hành bằng tay quay
• X: Kết nối hai mặt bích
• 0050: Kích thước danh nghĩa DN50 >> Đọc thêm DN50 là phi bao nhiêu
• 10: Chỉ cấp áp lực PN10
• D2: Thân van vật liệu gang cầu
