GRHX DN500

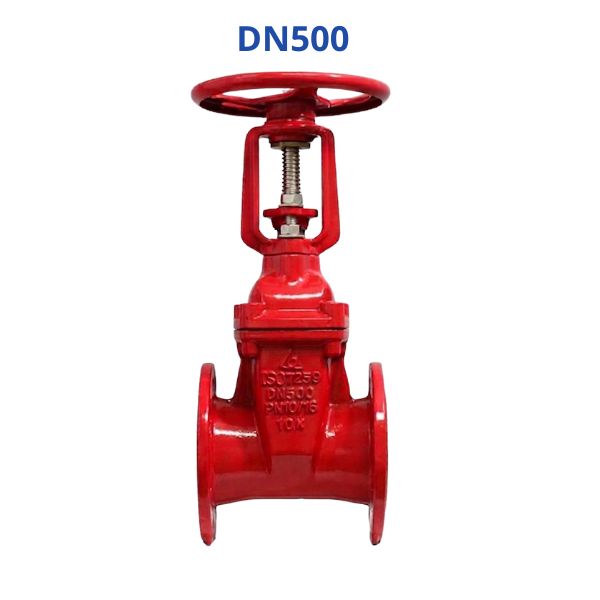

Van Shinyi GRHX DN500 thuộc nhóm van cổng Shinyi model ty nổi kích thước lớn được sử dụng trong các hệ thống nước yêu cầu lưu lượng cao

1. Van Shinyi GRHX DN500 sử dụng ở đâu

So với các model nhỏ hơn, van Shinyi GRHX DN500 được lựa chọn nhiều hơn trong các hệ thống yêu cầu lưu lượng nước lớn và vận hành liên tục. Một số ứng dụng phổ biến gồm:

• Hệ thống cấp nước đô thị
• Nhà máy xử lý nước sạch
• Trạm bơm công suất lớn
• Hệ thống truyền tải nước đường dài
• Hệ thống PCCC quy mô lớn
• Các tuyến ống hạ tầng kỹ thuật ngoài trời

Nhờ thiết kế dạng van cổng ty nổi, người vận hành có thể dễ dàng nhận biết trạng thái đóng mở thực tế của van trong quá trình sử dụng

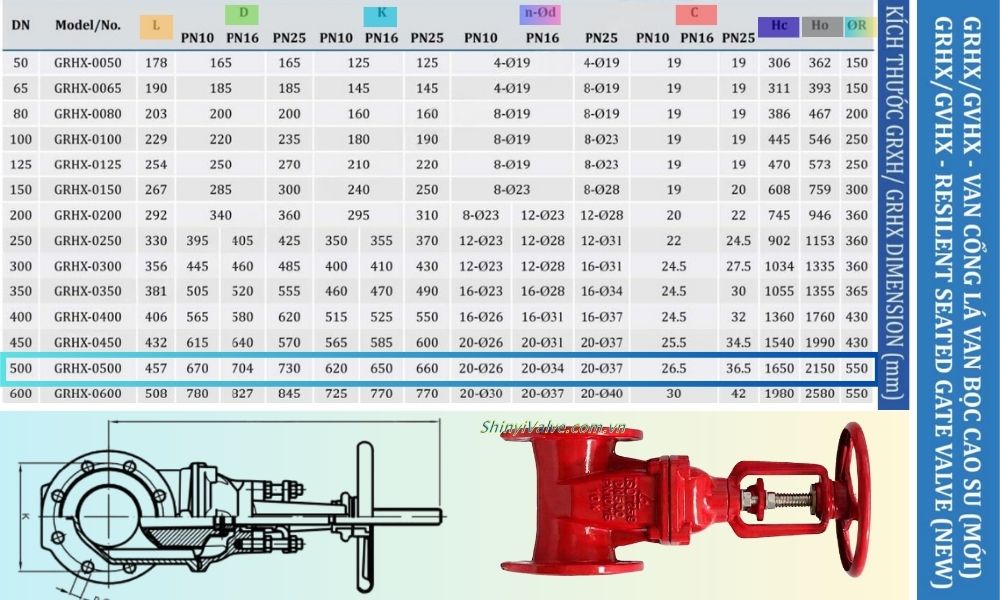

2. Kích thước của van Shinyi GRHX DN500

Để đảm bảo tính đồng bộ trong thiết kế và độ chính xác khi lắp đặt thực tế, thông số kích thước chi tiết của van cổng gang dòng Shinyi GRHX-0500 được nhà sản xuất quy định như sau:

• Chiều dài thân van (L): 457 mm
• Đường kính mặt bích (D): 670 mm ~ 730 mm
• Đường kính vòng bulong (K): 620 mm ~ 660 mm
• Số lượng lỗ bulong: 20 lỗ
• Đường kính lỗ bulong (n-Ød): Ø26 ~ Ø37
• Độ dày mặt bích (C): 26.5 mm ~ 36.5 mm
• Chiều cao thân van (Hc): 1650 mm
• Chiều cao tổng thể (Ho): 2150 mm
• Đường kính tay quay (ØR): 550 mm

3. Vật liệu chính của van Shinyi GRHX DN500

Van Shinyi GRHX DN500 sử dụng nhiều vật liệu chuyên dụng cho hệ thống nước nhằm đảm bảo độ bền cơ học, khả năng chống ăn mòn và tuổi thọ vận hành lâu dài. Các vật liệu chính gồm:

• Thân van và nắp van: Gang cầu theo tiêu chuẩn ASTM A536
• Lá van: Gang cầu bọc cao su EPDM
• Chốt: AISI 304 / 316
• Đai ốc lá van: Đồng ASTM C51900
• Gioăng và O-ring: Cao su NBR
• Bulong và vòng đệm: Inox AISI 304 hoặc A194

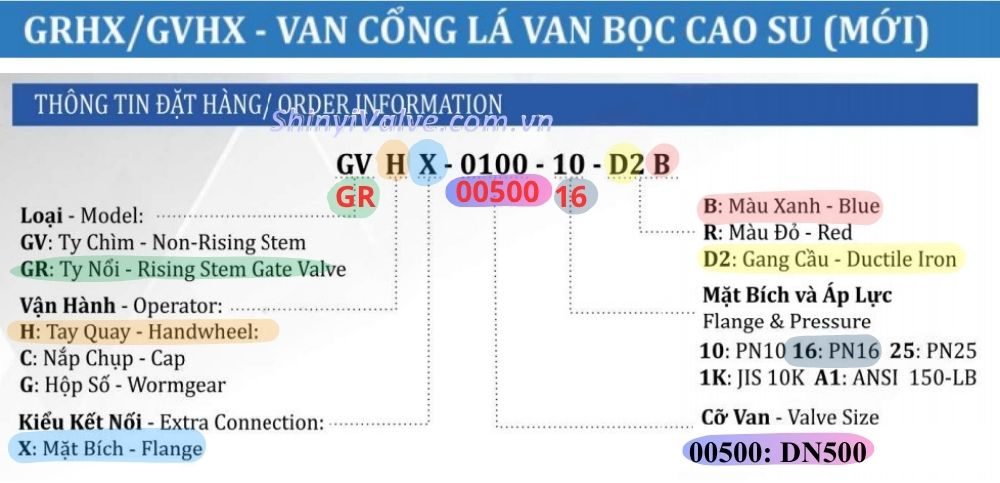

4. Kiểm tra model Shinyi GRHX-0500 trước khi đặt hàng

Đối với các dự án quy mô lớn, việc kiểm tra đúng model ngay từ đầu giúp hạn chế nhầm chủng loại và giảm phát sinh trong quá trình triển khai. Ví dụ model đặt hàng:

GRHX – 0500 – 16 – D2 – B

Ý nghĩa từng ký hiệu:

• GRHX: Dòng van cổng ty nổi Shinyi vận hành tay quay
• 0500: Kích thước DN500
• 16: Cấp áp lực PN16 >> Đọc thêm PN16 là gì
• D2: Thân van gang cầu
• B: Sơn màu xanh

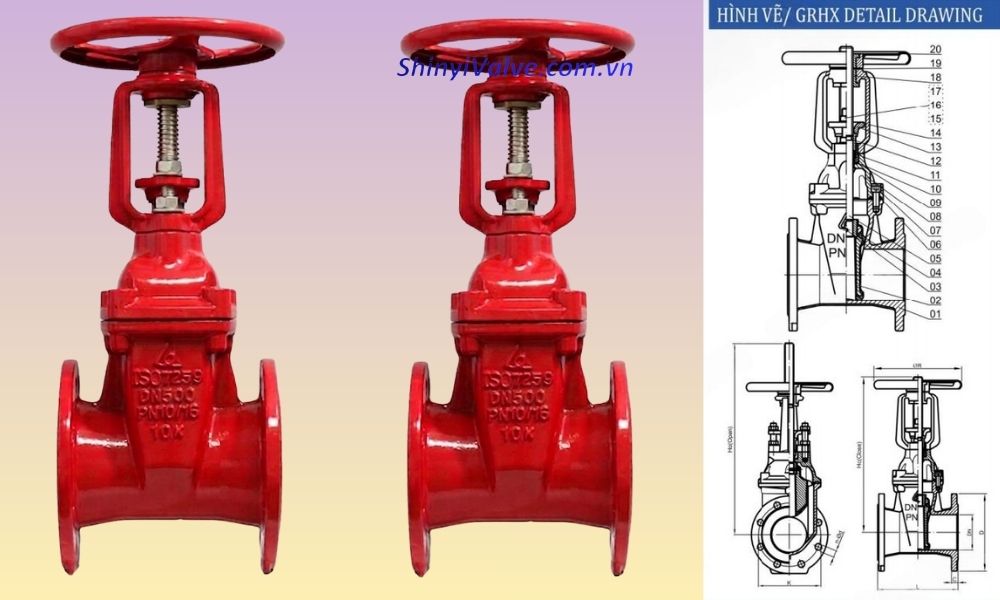

5. Dấu hiệu nhận biết van Shinyi GRHX DN500 chính hãng

Đối với các dòng van kích thước lớn, việc kiểm tra thông tin sản phẩm trước khi nghiệm thu là bước rất quan trọng. Một số dấu hiệu thường được kỹ sư sử dụng để nhận biết van cổng mặt bích Shinyi GRHX-0500 chính hãng gồm:

• Có ký hiệu model đúc nổi trên thân van
• Thể hiện rõ kích thước DN500
• Có thông tin áp lực làm việc PN10 / PN16 / PN25
• Thân van sử dụng kết cấu gang cầu đúng theo catalogue
• Thiết kế ty nổi đặc trưng của dòng GRHX
• Có catalogue hoặc chứng từ kỹ thuật đi kèm
• Bề mặt sơn Epoxy hoàn thiện đồng đều

Ngoài ra, người mua nên ưu tiên lựa chọn từ đại lý van Shinyi hoặc đơn vị cung cấp có đầy đủ hồ sơ kỹ thuật để thuận tiện cho quá trình đối chiếu và nghiệm thu công trình.
