GRHX DN65

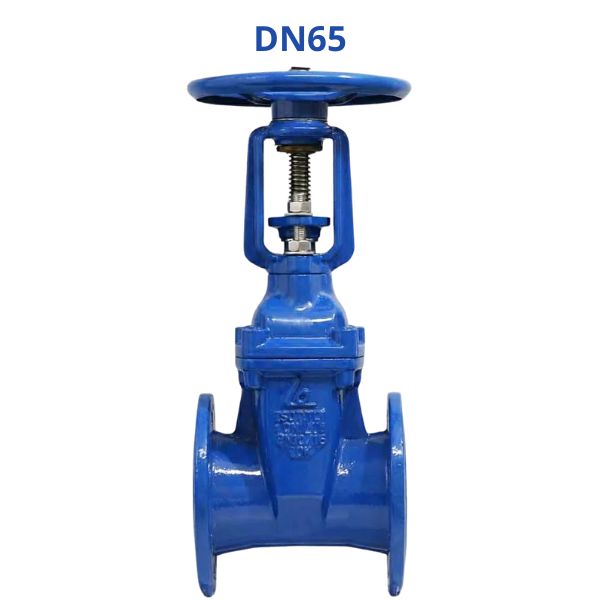

GRHX DN65 là dòng van cổng ty nổi Shinyi sở hữu thiết kế lá van bọc cao su cao cấp, chuyên dụng cho các hệ thống nước yêu cầu khả năng làm kín và vận hành ổn định lâu dài

1. Van Shinyi GRHX DN65 phù hợp hệ thống nào

Việc lựa chọn đúng kích thước van giúp hệ thống vận hành ổn định, đồng thời hạn chế các lỗi phát sinh trong quá trình lắp đặt. Kích thước DN65 thường được ứng dụng rộng rãi trong các công trình đòi hỏi lưu lượng trung bình và khả năng hoạt động bền bỉ.

Model Shinyi GRHX-0065 thường phù hợp với:

• Hệ thống cấp nước
• Hệ thống xử lý nước
• Hệ thống hạ tầng kỹ thuật
• Tuyến đường ống công nghiệp
• Công trình yêu cầu đóng mở lưu chất ổn định

Ngoài ra, dòng van Shinyi GRHX DN65 thuộc nhóm resilient seated gate valve với thiết kế lá van bọc cao su giúp tăng khả năng làm kín trong quá trình vận hành.

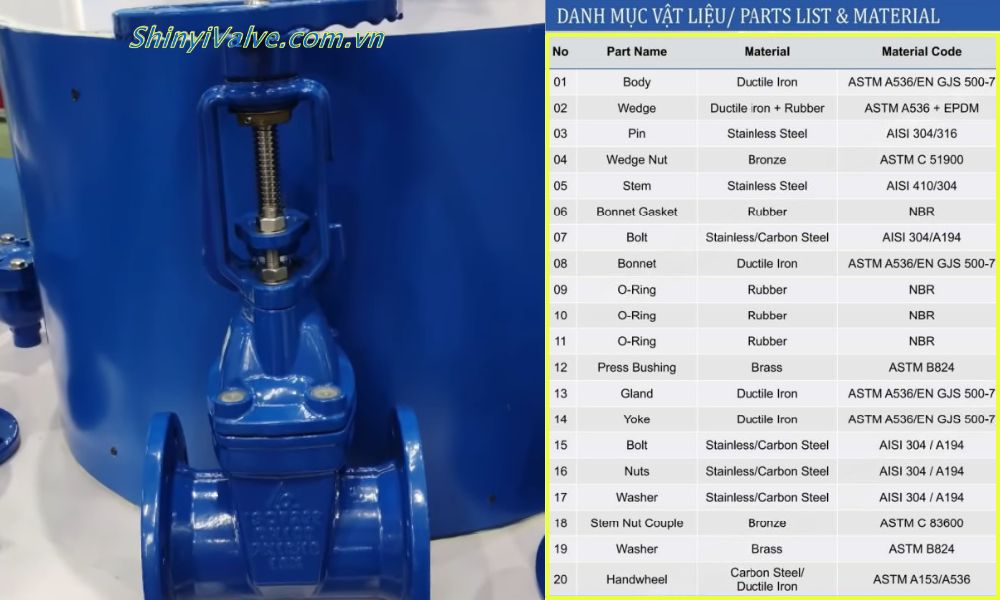

2. Đặc điểm kỹ thuật đáng chú ý của Shinyi GRHX DN65

Hiệu suất hoạt động của van không chỉ phụ thuộc vào kích thước, mà còn liên quan trực tiếp đến kết cấu vật liệu và tiêu chuẩn sản xuất. Các thông số kỹ thuật nổi bật của dòng van Shinyi GRHX DN65 bao gồm:

• Thân van sử dụng gang cầu tiêu chuẩn ASTM A536 / EN GJS 500-7
• Lá van sử dụng gang cầu kết hợp cao su EPDM
• Ty van sử dụng thép không gỉ AISI 410 hoặc AISI 304
• Thiết kế vận hành bằng tay quay (Handwheel)
• Kết nối hai đầu mặt bích giúp tăng khả năng liên kết hệ thống

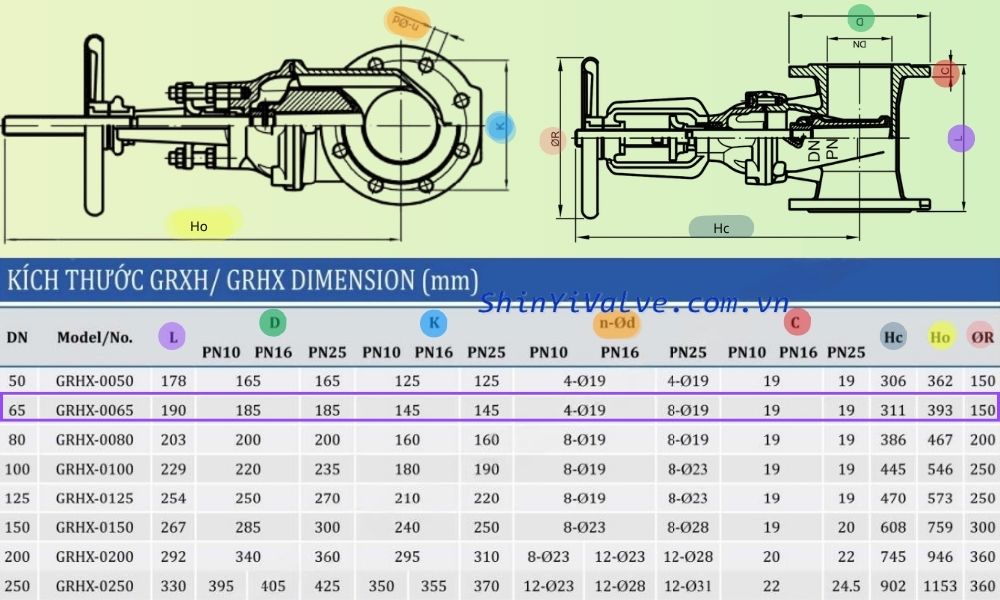

3. Van Shinyi GRHX DN65 có kích thước thế nào

Để đảm bảo tính đồng bộ trong thiết kế và độ chính xác khi lắp đặt thực tế, thông số kích thước chi tiết của van cổng DN65 model GRHX được nhà sản xuất quy định cụ thể như sau:

• Chiều dài thân van (L): 190 mm
• Đường kính mặt bích (D): 185 mm
• Đường kính vòng bulong (K): 145 mm
• Số lượng lỗ bulong: 4 lỗ
• Đường kính lỗ bulong (n-Ød): Φ19
• Chiều cao thân (Hc): 311 mm
• Chiều cao tổng thể (Ho): 393 mm
• Đường kính tay quay (ØR): 150 mm

4. Sự khác biệt của van Shinyi GRHX DN65

Điểm nhận diện đặc trưng nhất của model Shinyi GRHX-0065 nằm ở thiết kế ty nổi. Kết cấu này giúp người kỹ thuật dễ dàng nhận biết trạng thái đóng/mở của van thông qua chuyển động trực quan của trục (ty). Cụ thể, dòng van cổng ty nổi này sở hữu những ưu điểm khác biệt như:

• Ty van nâng lên hoặc hạ xuống theo hành trình đóng mở
• Dễ quan sát trạng thái vận hành
• Thuận tiện kiểm tra trong quá trình bảo trì
• Phù hợp hệ thống yêu cầu kiểm soát trạng thái vận hành trực quan

Đây cũng là điểm tạo khác biệt giữa dòng Shinyi GRHX-0065 và các model van cổng ty chìm thông thường

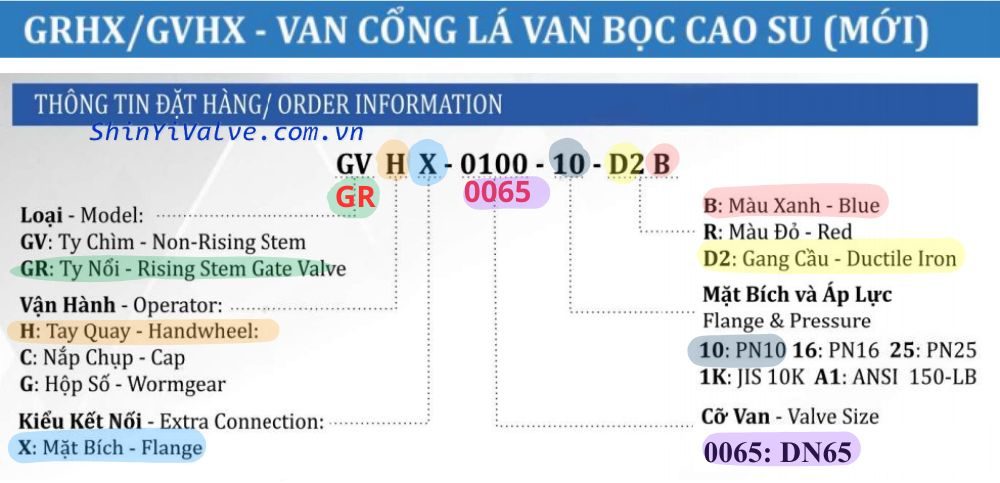

5. Cách đọc thông số đặt hàng Shinyi GRHX-0065

Việc hiểu đúng model giúp kỹ sư thiết kế và bộ phận thu mua hạn chế nhầm chủng loại khi lựa chọn thiết bị. Ví dụ mã đặt hàng là:

GRHX – 0065 – 10 – D2 – B

Ý nghĩa từng ký hiệu là:

• GR: Ty nổi – rising gate valve
• H: Kiểu vận hành bằng tay quay
• X: Kết nối hai mặt bích
• 0065: Kích thước danh nghĩa DN65 >> Đọc thêm DN65 là phi bao nhiêu
• 10: Chỉ cấp áp lực PN10 >> Hiểu thêm PN10 là gì
• D2: Thân van vật liệu gang cầu
• B: Chỉ mã màu xanh (Blue)
