GRHX DN80

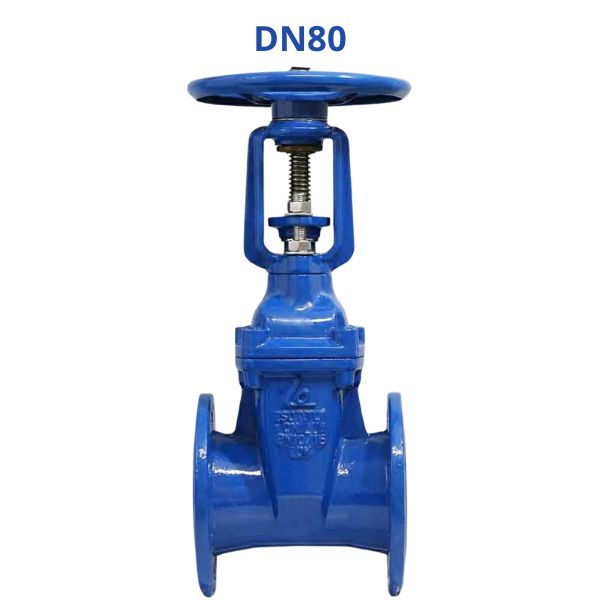

Van Shinyi GRHX DN80 thuộc nhóm van cổng lá van bọc cao su vận hành tay quay, nổi bật với thiết kế ty nổi giúp người vận hành dễ kiểm soát trạng thái đóng mở của hệ thống

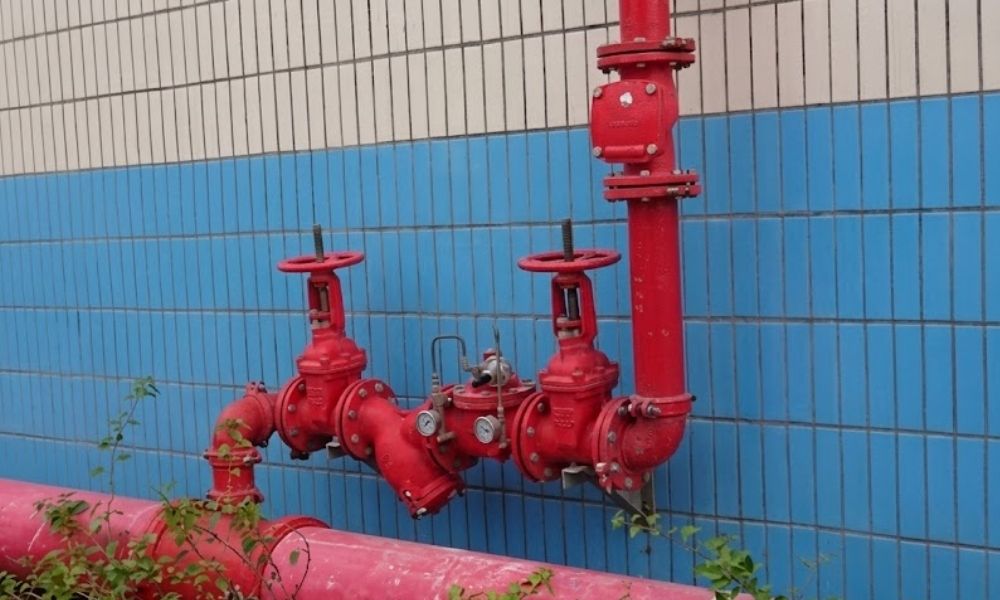

1. Van Shinyi GRHX DN80 là gì

Trong tài liệu kỹ thuật quốc tế, dòng van này được gọi là resilient seated gate valve (van cổng lá van bọc cao su) hoặc rising gate valve (van cổng ty nổi)

• Mã sản phẩm: Có ký hiệu là Shinyi GRHX-0080
• Kiểu kết nối: Thiết kế hai đầu mặt bích, khoảng cách giữa 2 mặt bích đạt chuẩn ASME B16.10 và BS EN 558-1 Table 1 Series 3 giúp tối ưu không gian lắp đặt
• Lớp sơn bảo vệ: Được phủ kín cả trong lẫn ngoài bằng bột nhựa Epoxy theo chuẩn JIS K 5551:2002 giúp chống rỉ sét trong môi trường ẩm ướt

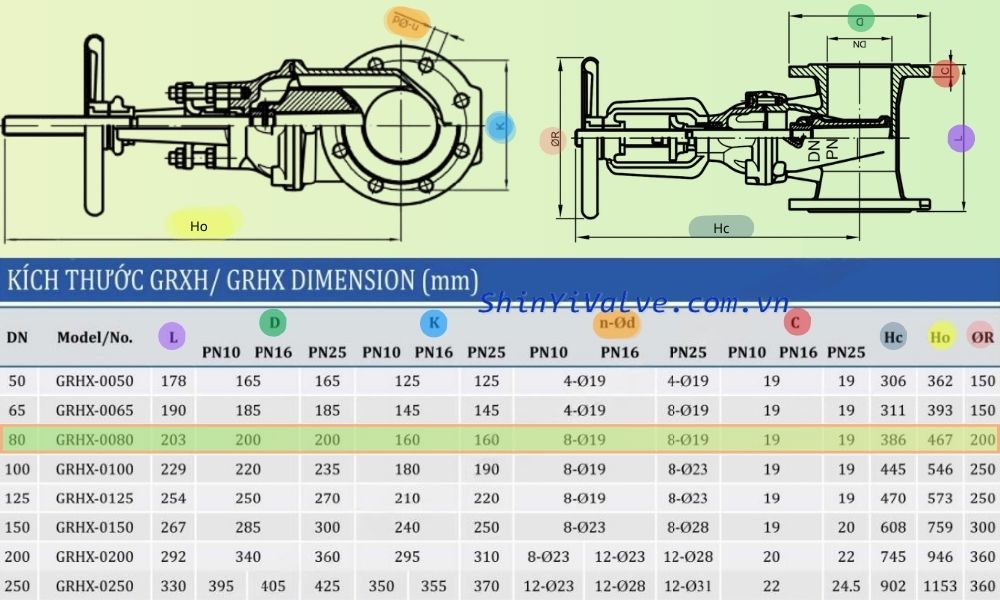

2. Thông số kích thước của van Shinyi GRHX DN80

Để đảm bảo tính đồng bộ trong thiết kế và độ chính xác khi lắp đặt thực tế, thông số kích thước chi tiết của van cổng DN80 model GRHX được quy định như sau:

• Kích thước danh nghĩa: DN80 >> Đọc thêm DN80 là phi bao nhiêu
• Chiều dài thân van (L): 203 mm
• Đường kính mặt bích (D): 200 mm
• Đường kính vòng bu lông (K): 160 mm
• Số lượng lỗ bu lông: 8 lỗ
• Đường kính lỗ bu lông (n-Ød): Φ19
• Chiều cao thân (Hc): 386 mm
• Chiều cao tổng thể (Ho): 467 mm
• Đường kính tay quay (ØR): 200 mm

3. Chi tiết vật liệu của Shinyi GRHX-0080

Tuổi thọ vận hành của van Shinyi GRHX DN80 phụ thuộc rất lớn vào vật liệu sản xuất. Theo catalogue Shinyi, model Shinyi GRHX-0080 sử dụng các vật liệu chính gồm:

• Thân và nắp van: Đúc bằng gang cầu tiêu chuẩn cao ASTM A536 / EN GJS 500-7. Loại gang này chịu lực, chống va đập tốt hơn nhiều so với gang xám thông thường
• Đĩa van (Cánh chặn): Làm từ lõi gang cầu, bọc phủ hoàn toàn bằng cao su EPDM nguyên sinh, đảm bảo độ kín khít
• Ty van (Trục xoay): Chế tạo từ thép không gỉ mác AISI 410 hoặc AISI 304 (tùy phiên bản), có khả năng chịu lực nén và chống mài mòn
• Bu lông liên kết: Sử dụng inox mác AISI 304 hoặc thép carbon A194 chịu lực ngăn hiện tượng kẹt cứng hay rỉ sét sau nhiều năm
• Gioăng làm kín: Gồm bạc nhấn đồng thau ASTM B824 kết hợp với 3 tầng vòng đệm O-ring cao su NBR, chặn đứng nước rò rỉ lên cổ ty

4. Tiêu chuẩn và điều kiện làm việc của Shinyi GRHX-0080

Để thiết bị vận hành an toàn, kỹ sư và người mua hàng cần đối chiếu áp lực thực tế của hệ thống với thông số van Shinyi GRHX DN80 từ nhà sản xuất:

• Tiêu chuẩn kết nối áp lực: Mặt bích của van cổng ty nổi Shinyi đáp ứng linh hoạt các tiêu chuẩn BS 4504 / DIN 2632 / DIN 2633
• Quy cách khoan lỗ bích DN80: Mặt bích được khoan 8 lỗ xỏ bu lông với đường kính mỗi lỗ là 19mm
• Nhiệt độ & Môi trường: Chịu nhiệt từ -10°C ~ 80°C, chuyên dụng cho hệ thống cấp thoát nước sạch, nước thải và hệ thống PCCC

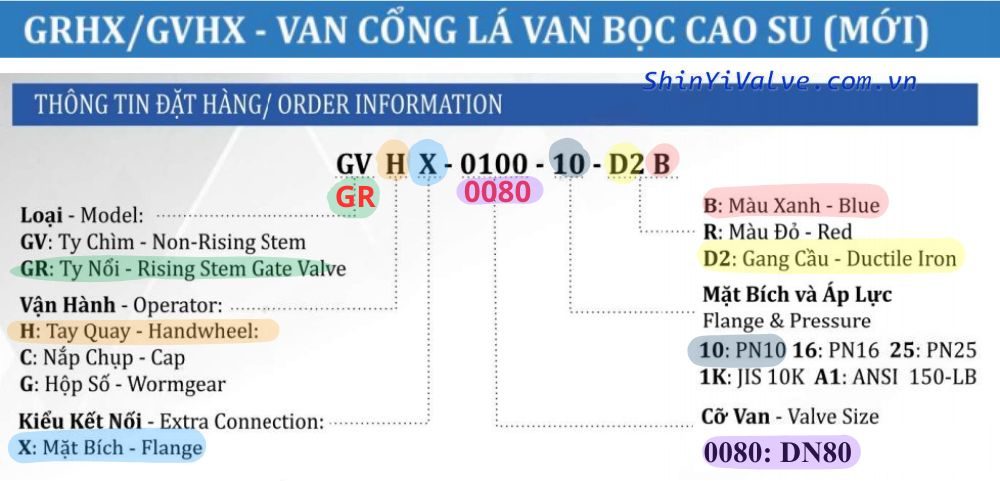

5. Thông số cốt lõi khi đặt hàng van Shinyi GRHX DN80

Để quá trình giao dịch mua bán diễn ra nhanh chóng, người mua hàng chỉ cần chuẩn bị sẵn các thông tin sau trước khi gửi cho đại lý. Việc cung cấp đúng model giúp hạn chế nhầm vật tư, đồng thời tăng khả năng đồng bộ khi triển khai hệ thống

Ví dụ mã dặt hàng:

GRHX – 0080 – 10 – D2 – B

• GRHX
  • Dòng van cổng ty nổi kiểu vận hành tay quay
  • Thiết kế hai đầu mặt bích
• 0080: Kích thước danh nghĩa DN80
• 10: Chỉ cấp áp lực làm việc PN10 >> Đọc thêm PN10 là gì
• D2: Thân van vật liệu gang cầu
• B: Sơn phủ màu xanh (Blue)
