GRSX DN350

Van Shinyi GRSX DN350 là dòng van kích thước lớn, thường được lắp đặt trên các tuyến ống chính của hệ thống phòng cháy chữa cháy. Dưới đây là 5 lưu ý quan trọng cần kiểm tra trước khi lắp đặt Shinyi GRSX-0350

1. Van Shinyi GRSX DN350 là gì

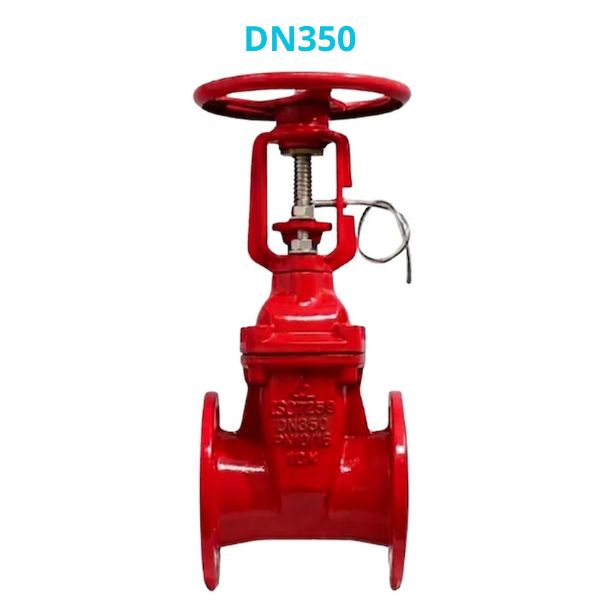

Van Shinyi GRSX DN350 là dòng van cổng tín hiệu Shinyi kích thước lớn, được thiết kế chuyên dụng cho hệ thống phòng cháy chữa cháy. Sản phẩm kết hợp giữa chức năng đóng mở dòng nước của van cổng gang và khả năng giám sát trạng thái vận hành thông qua bộ tín hiệu tích hợp.

Khác với các dòng van cổng Shinyi thông thường, GRSX DN350 cho phép:

• Theo dõi trạng thái đóng mở van
• Kết nối với hệ thống giám sát trung tâm
• Hỗ trợ công tác quản lý và vận hành hệ thống PCCC
• Hạn chế rủi ro van bị đóng ngoài ý muốn

Nhờ thiết kế van cổng mặt bích cùng thân gang cầu đạt tiêu chuẩn ASTM A536, sản phẩm phù hợp với các hệ thống có lưu lượng nước lớn và yêu cầu độ ổn định cao.

2. Vị trí lắp đặt của Shinyi GRSX DN350

Do thuộc nhóm kích thước lớn nên Shinyi GRSX-0350 thường được lắp đặt trên các tuyến ống có vai trò quan trọng trong hệ thống chữa cháy. Một số vị trí ứng dụng phổ biến của van Shinyi GRSX DN350 gồm:

• Đường ống trục chính của hệ thống PCCC
• Tuyến ống sau máy bơm chữa cháy
• Hệ thống vòng chữa cháy ngoài nhà
• Nhà máy sản xuất quy mô lớn
• Kho logistics và trung tâm phân phối
• Khu công nghiệp và khu chế xuất

Tại những vị trí này, van Shinyi GRSX-0350 không chỉ thực hiện nhiệm vụ đóng mở dòng nước mà còn giúp đơn vị vận hành giám sát trạng thái làm việc của hệ thống thông qua bộ tín hiệu.

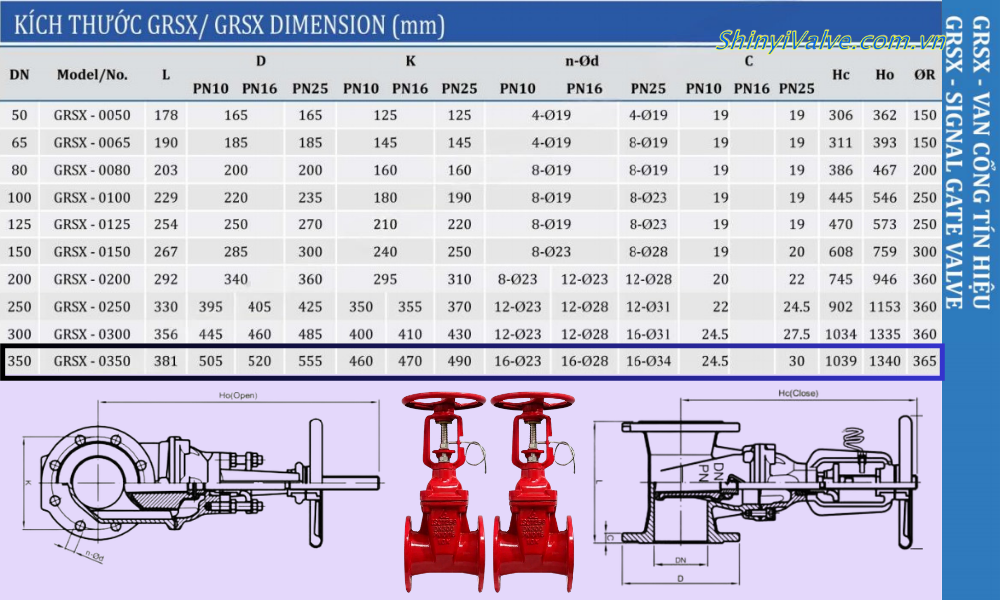

3. Kích thước lắp đặt của Shinyi GRSX DN350

Kích thước là thông tin cần được kiểm tra trước khi đặt mua nhằm đảm bảo khả năng lắp đặt thực tế tại công trình. Theo catalogue của nhà sản xuất, Shinyi GRSX-0350 có các thông số chính:

• Chiều dài thân van (L): 381 mm
• Đường kính mặt bích (D): 505 ~ 555 mm
• Khoảng cách lỗ bulong (K): 460 ~ 490 mm
• Số lỗ bulong: 16 lỗ
• Chiều cao khi đóng (Hc): 1039 mm
• Chiều cao khi mở (Ho): 1340 mm
• Đường kính tay quay: 365 mm

Khi thiết kế vị trí lắp đặt, cần đặc biệt chú ý đến chiều cao mở van Shinyi GRSX DN350 để đảm bảo đủ không gian thao tác và bảo trì sau này

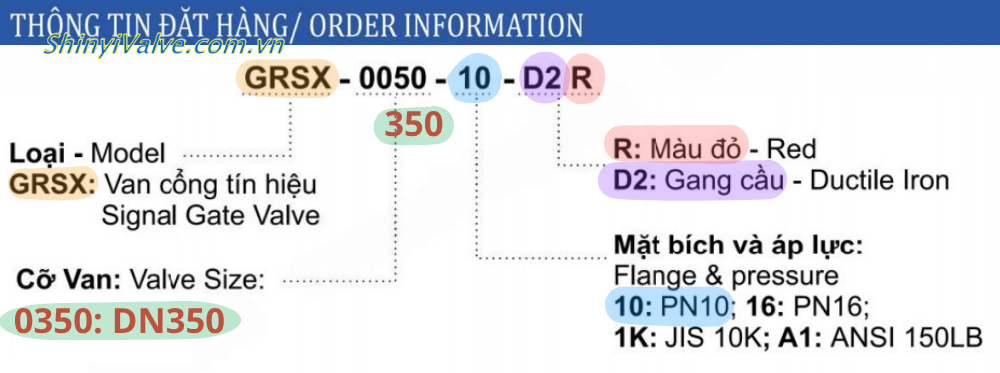

4. Đọc hiểu mã đặt hàng van Shinyi GRSX DN350

Trong catalogue hoặc báo giá kỹ thuật, người mua thường gặp mã của van cổng ty nổi model Shinyi GRSX-0350 là:

GRSX-0350-10-D2 R

Mỗi ký hiệu đều mang một ý nghĩa riêng:

• GRSX: Ký hiệu dòng van cổng tín hiệu Shinyi
• 0350: Thể hiện kích thước DN350
• 10: Chỉ mức áp lực làm việc PN10 >> Đọc thêm PN10 là gì
• D2: Chỉ vật liệu chỉnh gang cầu
• R: Mã màu của van (Đỏ)

Khi yêu cầu báo giá, người mua nên cung cấp đầy đủ mã GRSX-0350-10-D2 R hoặc model Shinyi GRSX-0350 để nhà cung cấp xác định chính xác phiên bản sản phẩm

5. Những lưu ý khi lắp đặt van Shinyi GRSX DN350

Việc lắp đặt van Shinyi GRSX DN350 cần được thực hiện đúng kỹ thuật để đảm bảo khả năng vận hành ổn định và tuổi thọ lâu dài. Một số lưu ý quan trọng của Shinyi GRSX-0350 gồm:

• Kiểm tra tiêu chuẩn mặt bích trước khi lắp đặt:
  • Tiêu chuẩn mặt bích JIS 10K
  • ANSI 150LB
  • DIN PN10, PN16 hoặc PN25 >> Hiểu thêm về cấp áp lực lớn hơn PN16 là gì, PN25 là gì
• Đảm bảo đường ống được căn chỉnh đồng tâm trước khi siết bulong
• Không sử dụng lực kéo đường ống để ép khớp với mặt bích của van
• Kiểm tra hoạt động của bộ tín hiệu sau khi hoàn thành lắp đặt
• Đảm bảo đủ khoảng không để vận hành tay quay và bảo trì định kỳ

Đối với các dự án quy mô lớn, người mua nên tham khảo tư vấn từ đại lý van Shinyi chúng tôi để lựa chọn đúng chủng loại, tiêu chuẩn kết nối và phương án lắp đặt phù hợp với hệ thống thực tế
