GRSX DN50

Van Shinyi GRSX DN50 là model kích thước nhỏ nhất trong dòng van cổng tín hiệu chuyên dùng cho hệ thống PCCC của Shinyi. Dưới đây là 5 thông tin quan trọng giúp người mua hiểu rõ van trước khi lựa chọn

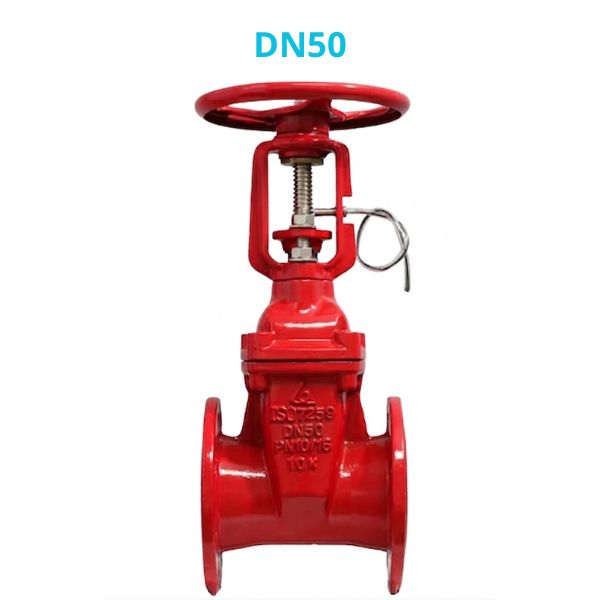

1. Van Shinyi GRSX DN50 là dòng van gì

Khi tìm hiểu về Shinyi GRSX-0050, điều đầu tiên người mua cần biết đây là dòng van cổng ty nổi được trang bị thêm bộ tín hiệu giám sát vị trí van. Khác với các dòng van cổng mặt bích thông thường, van được thiết kế để:

• Giám sát trạng thái đóng hoặc mở của van trong hệ thống PCCC
• Hỗ trợ kết nối với hệ thống báo cháy trung tâm
• Giúp đơn vị vận hành dễ dàng kiểm tra tình trạng hoạt động của tuyến ống
• Đáp ứng yêu cầu quản lý và nghiệm thu trong nhiều công trình chữa cháy

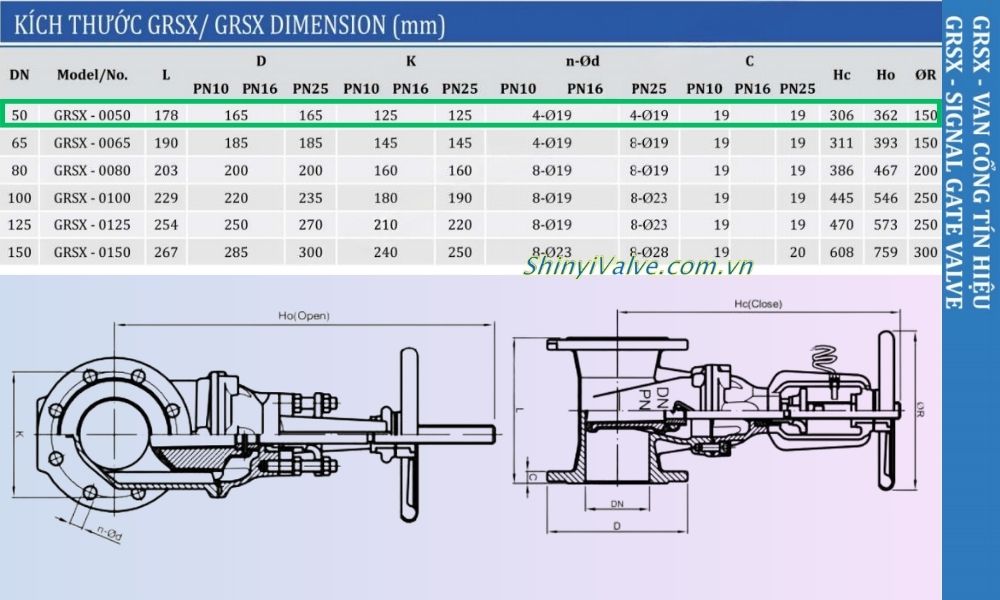

2. Kích thước của Shinyi GRSX-0050

Kích thước là thông tin quan trọng giúp kỹ sư lựa chọn đúng vị trí lắp đặt và kiểm tra khoảng không vận hành thực tế. Theo catalogue GRSX, model Shinyi GRSX-0050 có các thông số chính:

• Kích thước danh nghĩa: DN50 >> Đọc thêm DN50 là phi bao nhiêu
• Chiều dài thân van (L): 178 mm
• Đường kính mặt bích (D): 165 mm
• Khoảng cách lỗ bulong (K): 125 mm
• Số lỗ bulong: 4 lỗ Ø19
• Chiều dày mặt bích (C): 19 mm
• Chiều cao thân van khi đóng (Hc): 306 mm
• Chiều cao tổng thể khi mở (Ho): 362 mm
• Đường kính tay quay: 150 mm

3. Van Shinyi GRSX DN50 làm việc ở mức áp nào

Một trong những thông tin được kỹ sư thiết kế và chủ đầu tư đặc biệt quan tâm là áp lực làm việc của van. Dòng van Shinyi GRSX DN50 được nhà sản xuất cung cấp với nhiều tùy chọn áp lực:

• PN10 >> Đọc thêm PN10 là gì
• PN16 >> Hiểu thêm PN16 là gì
• PN25 >> Đọc thêm PN25 là gì

Khi lựa chọn Shinyi GRSX-0050, người mua nên lưu ý:

• Đối chiếu áp lực thiết kế trong hồ sơ dự án
• Kiểm tra tiêu chuẩn mặt bích đi kèm với từng cấp áp lực
• Xác nhận khả năng tương thích với đường ống hiện hữu
• Tham khảo tư vấn từ đại lý van Shinyi để lựa chọn phiên bản phù hợp

4. Vật liệu của van Shinyi GRSX DN50

Vật liệu ảnh hưởng trực tiếp đến tuổi thọ và độ an toàn của hệ thống. Danh mục vật liệu chính của Shinyi GRSX-0050 gồm:

• Thân van và nắp van: Gang cầu mác ASTM A536
• Lá van: Gang cầu bọc cao su EPDM
• Ty van: Inox AISI 410 hoặc AISI 304
• Đai ốc lá van: Đồng Bronze ASTM C51900
• Gioăng: Cao su NBR

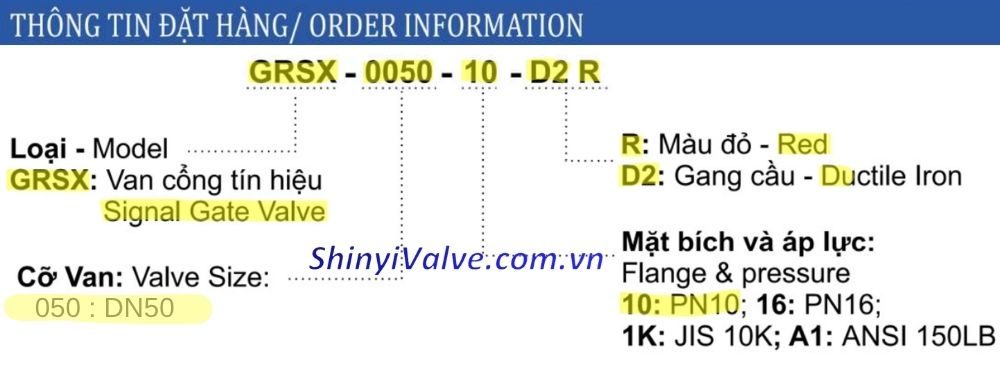

5. Đọc hiểu mã đặt hàng của van Shinyi GRSX DN50

Trong thực tế báo giá hoặc catalogue, người mua có thể bắt gặp các mã van Shinyi GRSX DN50 đầy đủ như: GRSX-0050-10-D2 R

Đây là cách nhà sản xuất mã hóa các thông số kỹ thuật của dòng van cổng tín hiệu Shinyi nhằm giúp kỹ sư và bộ phận mua hàng xác định đúng model cần sử dụng. Người dùng có thể hiểu mã này từng phần là:

• GRSX:
  • Thuộc series van cổng Shinyi có tín hiệu giám sát trạng thái đóng mở.
  • Là dòng van cổng gang chuyên dùng cho hệ thống PCCC.
• 0050:
  • Kích thước danh nghĩa DN50.
  • Tương ứng với cỡ van cổng DN50.
• 10: Thể hiện mức áp lực làm việc PN10
• D2: Mã vật liệu gang cầu
• R: Ký hiệu màu sắc van (Đỏ)
