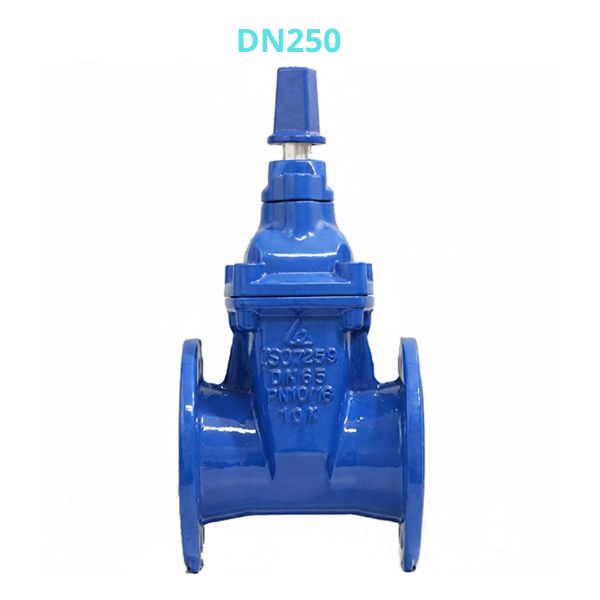

GVCX DN250

Van Shinyi GVCX DN250 là dòng van cổng Shinyi với lá van bọc cao su được thiết kế cho hệ thống nước quy mô lớn, nổi bật với kết cấu thân gang cầu, kết nối mặt bích và khả năng vận hành ổn định

1. Van Shinyi GVCX DN250 phù hợp cho công trình nào

Khi lựa chọn đường ống kích thước DN250, yếu tố quan trọng không chỉ là kích thước mà còn là khả năng đáp ứng môi trường vận hành thực tế. Model van Shinyi GVCX DN250 thường được ứng dụng trong:

• Hệ thống cấp nước đô thị
• Trạm xử lý nước sạch
• Tuyến ống truyền tải nước trung tâm
• Nhà máy công nghiệp
• Hệ thống kỹ thuật hạ tầng khu công nghiệp
• Dự án xây dựng dân dụng quy mô lớn

Do thuộc nhóm resilient seated gate valve, model này phù hợp với môi trường nước sạch và yêu cầu đóng kín tốt

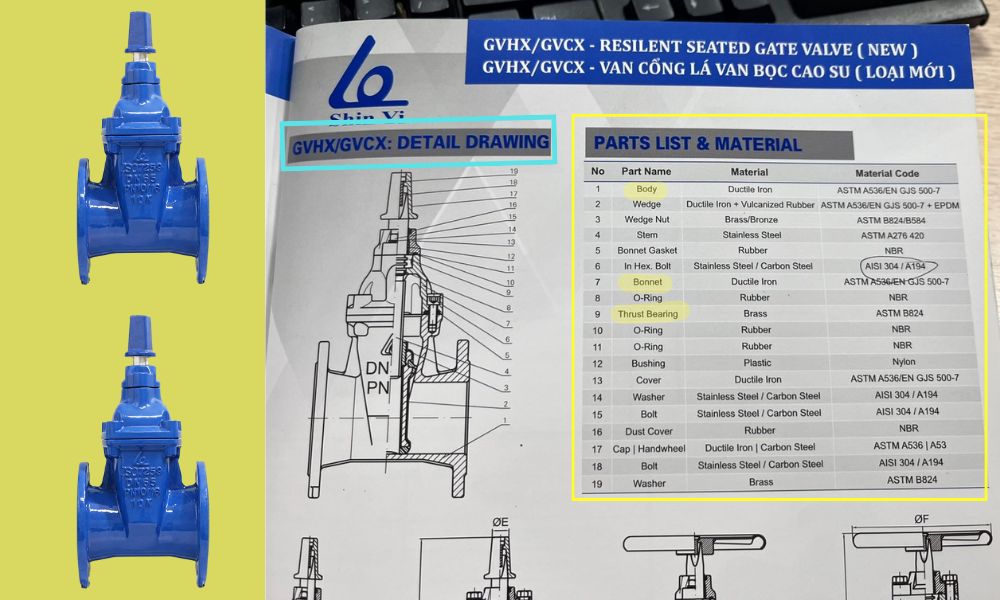

2. Cấu tạo vật liệu Van Shinyi GVCX DN250

Đối với kỹ sư thiết kế và nhà thầu thi công, vật liệu cấu tạo ảnh hưởng trực tiếp tới tuổi thọ công trình. Theo catalogue Shinyi, model GVCX sử dụng:

• Thân van: Gang cầu mác ASTM A536 / EN GJS 500-7
• Lá van: Gang cầu + cao su EPDM bọc ngoài
• Bulong: Inox AISI 304
• Đai ốc lá van: Đồng Bronze
• Gioăng: Cao su NBR
• Trục van hoặc ty van: Thép không gỉ mác ASTM A276 420

3. Kích thước kỹ thuật Shinyi GVCX-0250

Thông số kích thước của van Shinyi GVCX DN250 đóng vai trò quan trọng trong quá trình thiết kế và lắp đặt. Nếu kiểm tra kích thước không kỹ, quá trình thi công có thể gặp nhiều trở ngại như thiếu không gian vận hành hoặc sai khoảng cách mặt bích. Với model van cổng gang Shinyi GVCX-0250, các thông số cơ bản gồm:

• Chiều dài thân van (L): 330 mm
• Đường kính mặt bích (D): 395 mm ~ 425 mm
• Đường kính vòng bulong (K): 350 mm ~ 370 mm
• Số lượng bulong: 12 lỗ
• Đường kính lỗ bulong: Φ23 ~ Φ31
• Đường kính vô lăng: 360 mm

4. Điểm khác biệt của Shinyi GVCX-0250 so với nhiều dòng van thông thường

Không phải model van cổng nào cũng có cấu hình giống nhau. Điểm nổi bật của van Shinyi GVCX DN250 là:

• Thuộc nhóm van cổng mặt bích
• Thiết kế lá van bọc cao su EPDM
• Thân làm từ gang cầu
• Đóng mở nhẹ
• Hạn chế hiện tượng kẹt van
• Khả năng làm kín tốt
• Phù hợp hệ thống nước lưu lượng lớn

Đặc biệt, đây là cấu hình van cổng ty chìm

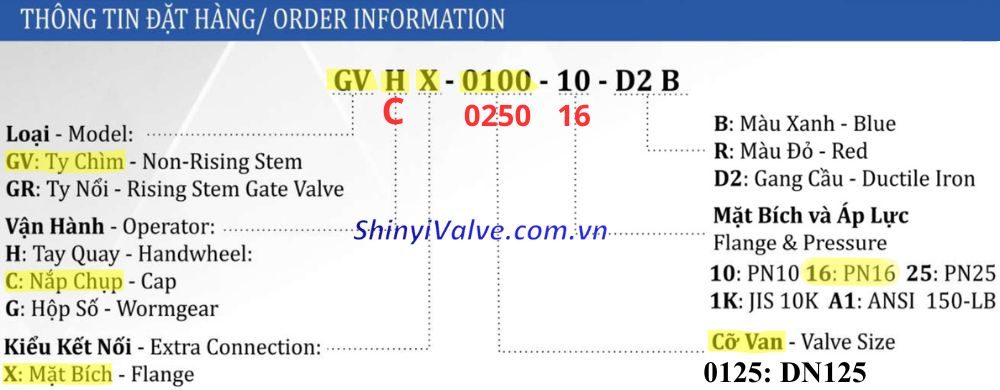

5. Van Shinyi GVCX-0250 có ký hiệu gì

Hiểu rõ mã đặt hàng Van Shinyi GVCX DN250 là yêu cầu quan trọng đối với kỹ sư thiết kế, bộ phận thu mua và đơn vị thi công để lựa chọn đúng cấu hình sản phẩm. Mỗi ký tự trong model đều đại diện cho một thông số kỹ thuật riêng, từ kiểu vận hành, kết nối cho tới vật liệu và cấp áp lực làm việc. Ví dụ model catalogue:

GVCX – 0250 – 16 – D2 B

Ý nghĩa từng ký hiệu như sau:

• GV: Xác định dòng van cổng ty chìm (non-rising gate valve)
• H: Ký hiệu kiểu vận hành bằng tay quay (Handwheel)
• X: Kết nối hai đầu mặt bích (Flange)
• 0250: Ký hiệu kích thước danh nghĩa DN250
• 16: PN16 ~ Chỉ cấp áp lực làm việc >> Đọc thêm PN16 là gì
• D2: Thân van sản xuất từ gang cầu
• Thông tin màu sơn:
  • B(Blue): Màu xanh
  • R(Red): Màu đỏ
