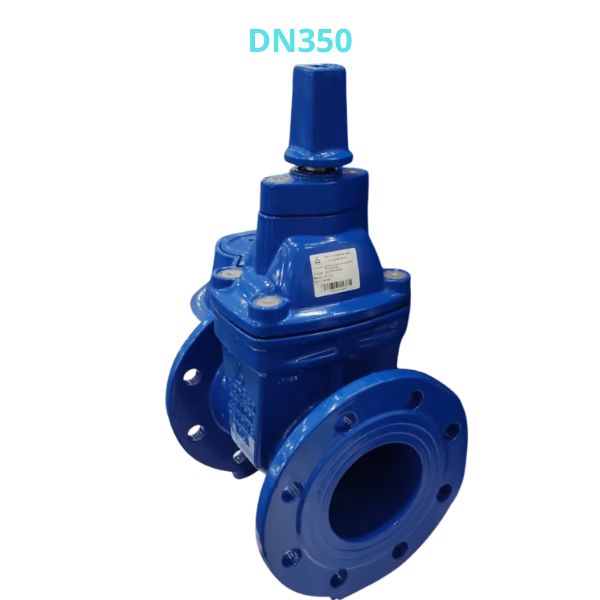

GVCX DN350

GVCX DN350 là dòng van cổng có lá van bọc cao su dạng nắp chụp, được thiết kế cho hệ thống nước yêu cầu độ kín cao và khả năng vận hành ổn định lâu dài

1. Vì sao van Shinyi GVCX DN350 sử dụng thiết kế nắp chụp

Không phải mọi công trình đều phù hợp kiểu tay quay. Đối với hệ thống đường ống ngầm hoặc vị trí yêu cầu hạn chế chiều cao vận hành, cấu hình nắp chụp được ưu tiên hơn. Model van Shinyi GVCX DN350 thuộc nhóm van cổng nắp chụp Shinyi với nhiều lợi thế như:

• Giảm không gian vận hành phía trên van
• Phù hợp hố van dưới mặt đất
• Hạn chế tác động môi trường bên ngoài
• Phù hợp công trình hạ tầng cấp nước

Khác với dòng van cổng ty chìm tay quay Shinyi , cấu hình nắp chụp thường dùng khóa vận hành chuyên dụng tại các vị trí dưới mặt đất

2. Vật liệu cấu tạo Shinyi GVCX DN350

Kích thước lớn đồng nghĩa vật liệu sản xuất phải đảm bảo độ bền cơ học và khả năng vận hành lâu dài. Theo catalogue, vật liệu cấu tạo Shinyi GVCX DN350 gồm:

• Thân van:
  • Gang cầu
  • Tiêu chuẩn vật liệu ASTM A536
• Lá van: Gang cầu + Cao su EPDM
• Bulong: Inox AISI 304
• Đai ốc lá van: Đồng Bronze
• Gioăng: Cao su NBR
• Trục van: Inox mác ASTM A276 420

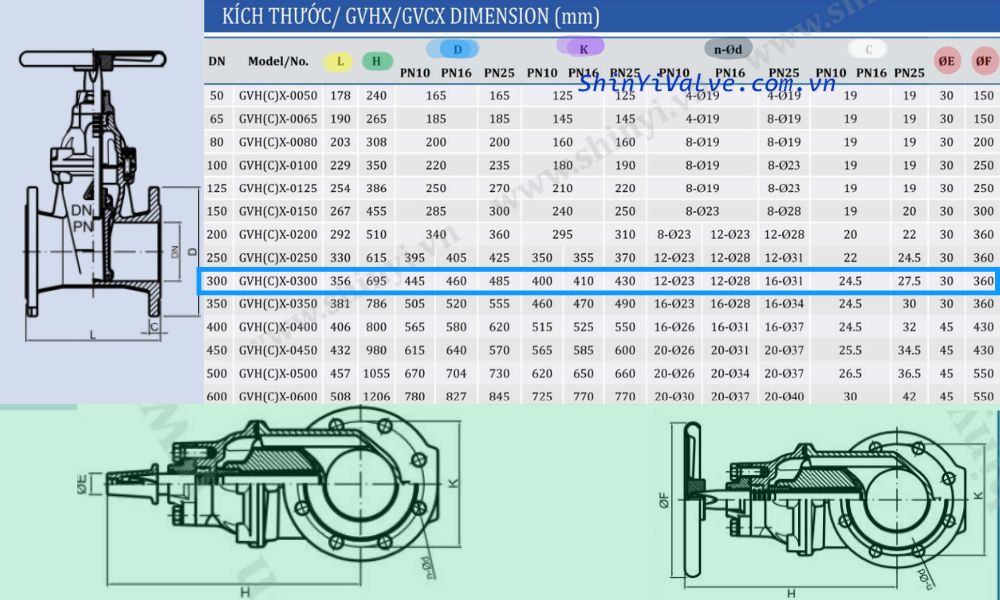

3. Van Shinyi GVCX DN350 có kích thước thế nào

Khi triển khai đường ống DN350, kỹ sư cần kiểm tra trước kích thước để hạn chế phát sinh trong quá trình lắp đặt. Thông số cơ bản của van Shinyi GVCX DN350 gồm:

• Chiều dài thân van (L):  381 mm
• Đường kính mặt bích (D): 505 mm ~ 555 mm
• Đường kính vòng bulong (K): 460 mm ~ 490 mm
• Số lượng bulong : 16 lỗ
• Đường kính lỗ bulong (n-Ød): khoảng Φ28 ~ Φ34

Các kích thước được thiết kế phù hợp tiêu chuẩn van cổng mặt bích sử dụng trong hệ thống nước

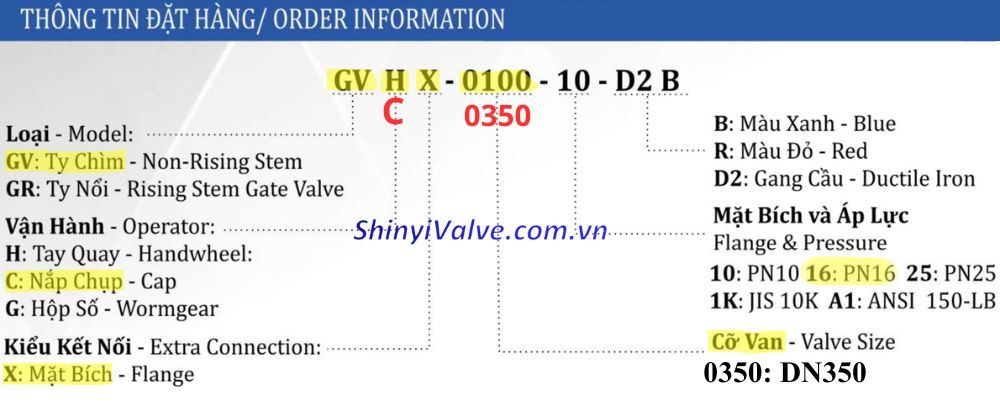

4. Cách đọc thông số đặt mua van Shinyi GVCX DN350

Việc hiểu đúng model Shinyi GVCX-0350 giúp kỹ sư thiết kế và bộ phận thu mua hạn chế nhầm cấu hình khi triển khai dự án. Mỗi ký hiệu trong mã sản phẩm đều thể hiện một thông tin kỹ thuật riêng như kiểu vận hành, kết nối, vật liệu thân van hoặc cấp áp lực làm việc

Ví dụ về model chọn mua có mã là: GVCX – 0350 – 10 – D2 B

Ý nghĩa từng ký hiệu là:

• GV:
  • Thuộc nhóm van cổng ty chìm
  • Dạng non rising gate valve
• CX:
  • C ~ Kiểu vận hành bằng nắp chụp (Cap)
  • X ~ Kiểu kết nối mặt bích
• 0350: Chỉ kích thước danh nghĩa DN350
• 10: Chí cấp áp lực PN10 >> Đọc thêm PN10 là gì
• B: Chỉ ký hiệu màu xanh (Blue)

5. Địa chỉ mua van Shinyi GVCX DN350

Đối với các model kích thước lớn như van Shinyi GVCX DN350, việc lựa chọn đúng đơn vị cung cấp không chỉ ảnh hưởng tới tiến độ dự án mà còn tác động trực tiếp tới khả năng đồng bộ vật tư và vận hành lâu dài của hệ thống. Khi tìm mua Shinyi GVCX-0350, người mua nên ưu tiên các đơn vị:

• Là đại lý van Shinyi hoặc đơn vị nhập khẩu trực tiếp
• Có catalogue kỹ thuật đầy đủ để đối chiếu model
• Hỗ trợ tư vấn cấu hình theo áp lực PN hoặc tiêu chuẩn mặt bích phù hợp
• Có khả năng hỗ trợ kỹ thuật lắp đặt cho dòng van cổng ty chìm nắp chụp
• Có kinh nghiệm tư vấn các dòng van cổng ShinYi kích thước lớn cho công trình hạ tầng nước
