GVCX DN400

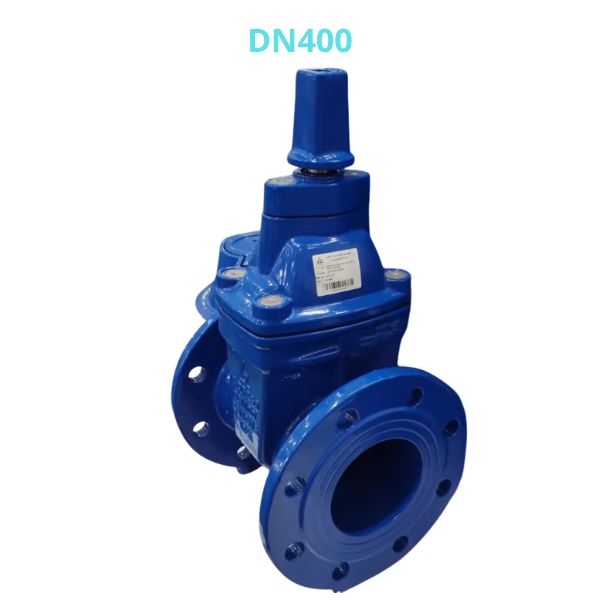

Van Shinyi GVCX DN400 là dòng van cổng nắp chụp Shinyi nổi bật với thiết kế ty chìm giúp tối ưu không gian lắp đặt, đặc biệt phù hợp cho các hệ thống đường ống ngầm và công trình hạ tầng kỹ thuật

1. Van Shinyi GVCX DN400 thuộc nhóm van nào

Đối với các hệ thống đường ống lưu lượng lớn, việc lựa chọn đúng chủng loại van giúp tối ưu khả năng vận hành lâu dài và giảm phát sinh kỹ thuật trong quá trình sử dụng. Van Shinyi GVCX DN400 được phát triển chuyên dụng cho hệ thống nước.

Một số đặc điểm nhận diện chính của Shinyi GVCX DN400 là:

• Thuộc nhóm resilient seated gate Valve
• Thiết kế dạng van cổng ty chìm nắp chụp
• Kiểu vận hành ty chìm non rising gate valve
• Kết nối dạng van cổng mặt bích
• Chuyên dùng cho hệ thống nước

Khác với dòng van cổng ty chìm tay quay Shinyi, cấu hình nắp chụp giúp tối ưu các vị trí lắp đặt âm đất hoặc khu vực hạn chế chiều cao thao tác

2. Điều gì tạo nên độ bền của van Shinyi GVCX DN400

Độ bền của một model kích thước lớn không chỉ đến từ kết cấu bên ngoài mà còn phụ thuộc trực tiếp vào vật liệu sản xuất. Theo catalogue Shinyi, model DN400 được cấu hình nhiều vật liệu chuyên dùng cho hệ thống nước. Một số chi tiết đáng chú ý:

• Thân van sử dụng gang cầu tiêu chuẩn ASTM A536 / EN GJS 500-7
• Lá van sử dụng gang cầu kết hợp cao su EPDM giúp tăng khả năng làm kín
• Trục van sử dụng thép không gỉ tiêu chuẩn ASTM A276 420
• Gioăng và O-ring sử dụng vật liệu NBR
• Bulong sử dụng thép không gỉ mác AISI 304 hoặc thép carbon

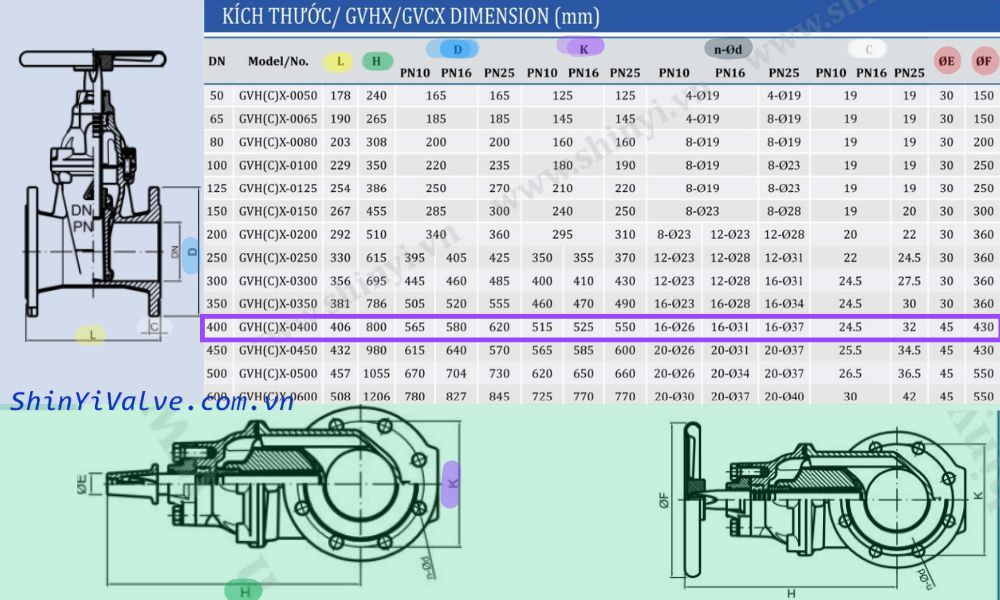

3. Van Shinyi GVCX DN400 có kích thước thế nào

Thông số kích thước đóng vai trò quan trọng trong quá trình thiết kế và lắp đặt. Nếu lựa chọn sai kích thước hoặc khoảng cách mặt bích, quá trình thi công có thể phát sinh nhiều thay đổi không cần thiết. Thông số cơ bản của Shinyi GVCX-0400 gồm:

• Chiều dài thân van (L): 406 mm
• Đường kính mặt bích (D): 565 mm ~ 620 mm
• Đường kính vòng bulong (K): 515 mm ~ 550 mm
• Số lượng bulong: 16 lỗ
• Đường kính lỗ bulong (n-Ød): Φ26 ~ Φ37
• Độ dày mặt bích (C): 25.5 mm ~ 41 mm

4. Điểm cần kiểm tra trước khi lắp van Shinyi GVCX DN400

Trước khi lắp đặt kích thước DN400, kỹ sư nên kiểm tra kỹ các thông số kỹ thuật để hạn chế phát sinh trong quá trình thi công. Một số nội dung nên kiểm tra trước khi lắp van Shinyi GVCX DN400 gồm:

• Tiêu chuẩn mặt bích hệ thống
• Cấp áp lực thiết kế
• Không gian hố van và vị trí vận hành

Đối với các hệ thống sử dụng van cổng ty chìm nắp chụp, việc bố trí khoảng thao tác phù hợp giúp quá trình vận hành thuận lợi hơn

5. Địa chỉ mua van Shinyi GVCX DN400

Đối với các model kích thước lớn như DN400, việc lựa chọn đúng nhà cung cấp ảnh hưởng trực tiếp tới tiến độ và khả năng đồng bộ thiết bị.

Người mua nên ưu tiên đơn vị:

• Là đại lý van Shinyi hoặc đơn vị nhập khẩu trực tiếp
• Có catalogue kỹ thuật đầy đủ
• Có tư vấn cấu hình áp lực và kích thước phù hợp
• Hỗ trợ kiểm tra model trước khi đặt mua
• Có kinh nghiệm kỹ thuật cung cấp van cổng ShinYi cho công trình nước quy mô lớn

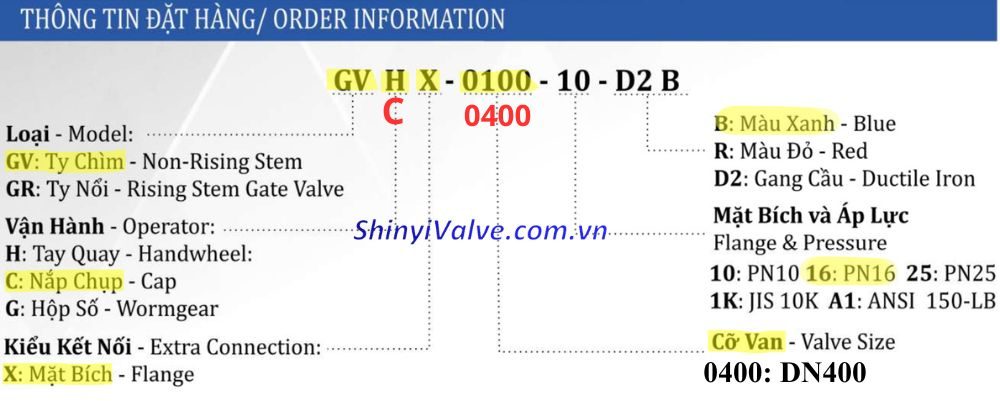

Ngoài việc lựa chọn nhà cung cấp, người mua cũng nên đối chiếu mã sản phẩm đặt hàng trước khi chốt vật tư. Ví dụ:

GVCX – 0400 – 16 – D2 B
