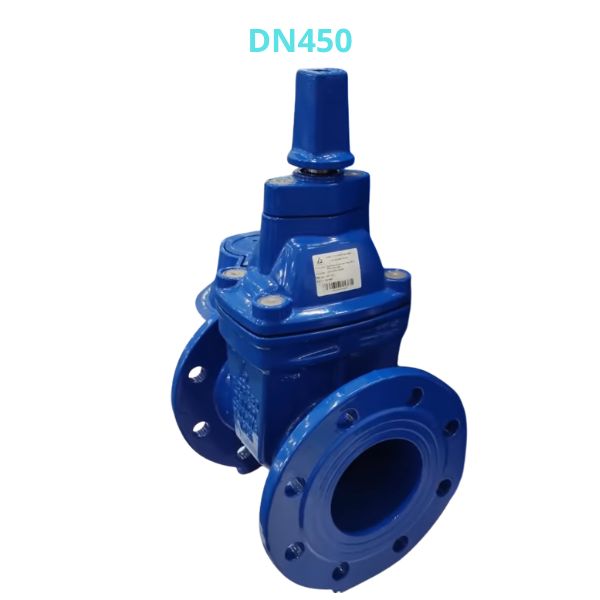

GVCX DN450

GVCX DN450 là là dòng van cổng nắp chụp Shinyi kích thước lớn, được thiết kế cho các hệ thống nước yêu cầu độ kín cao và khả năng vận hành ổn định lâu

1. Vì sao van Shinyi GVCX DN450 thường xuất hiện ở tuyến ống trung tâm

Khi kích thước đường ống tăng lên, yêu cầu về khả năng đóng kín và độ ổn định vận hành cũng thay đổi. Đối với các tuyến cấp nước chính, việc lựa chọn đúng loại van có thể ảnh hưởng trực tiếp tới hiệu quả vận hành toàn hệ thống. Model van Shinyi GVCX DN450 thường được sử dụng tại các vị trí như:

• Tuyến cấp nước chính khu đô thị
• Nhà máy xử lý nước
• Hệ thống cấp nước khu công nghiệp
• Công trình hạ tầng kỹ thuật quy mô lớn
• Các tuyến đường ống ngầm yêu cầu độ bền lâu dài

Nhờ thiết kế dạng van cổng ty chìm, model DN450 giúp tối ưu không gian lắp đặt và phù hợp nhiều điều kiện thi công khác nhau

2. Độ bền của van Shinyi GVCX DN450

Đối với model kích thước lớn, độ bền không chỉ đến từ kích thước mà còn nằm ở cấu hình kỹ thuật bên trong. Theo catalogue Shinyi, model DN450 được phát triển với nhiều chi tiết vật liệu phù hợp hệ thống nước. Một số yếu tố ảnh hưởng tới độ bền của model Shinyi GVCX-0450 là:

• Thân van sử dụng gang cầu tiêu chuẩn ASTM A536 / EN GJS 500-7
• Lá van kết hợp gang cầu và cao su EPDM giúp tăng khả năng làm kín
• Ty van sử dụng thép không gỉ
• Gioăng sử dụng vật liệu NBR
• Thiết kế dạng non rising gate valve giúp tối ưu chiều cao vận hành

Khác với nhiều model thông thường, thiết kế này giúp van cổng ShinYi duy trì độ ổn định lâu dài trong hệ thống nước

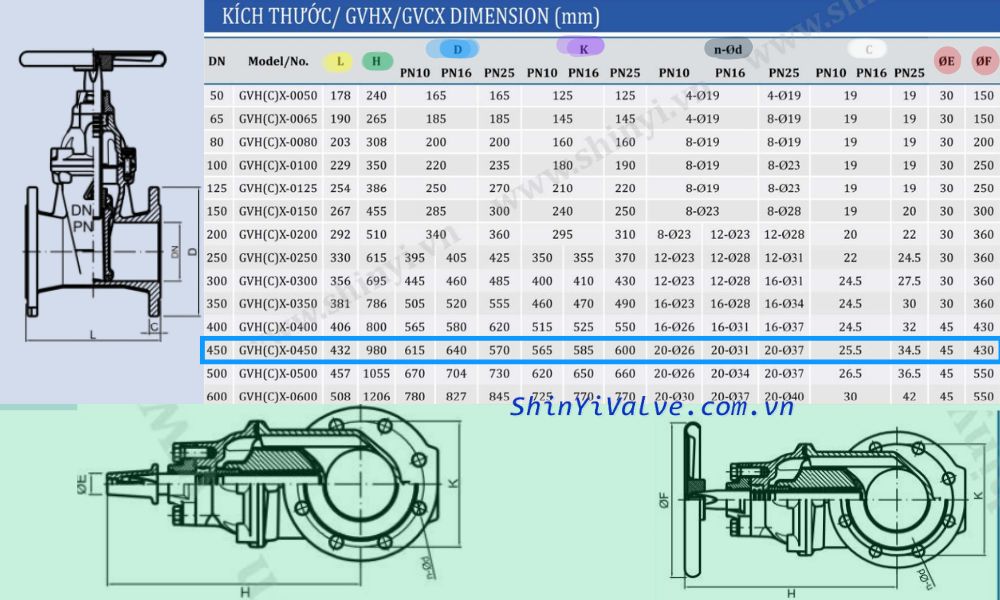

3. Van Shinyi GVCX DN450 có kích thước thế nào

Thông số kích thước đóng vai trò quan trọng trong quá trình thiết kế và thi công. Việc kiểm tra trước thông số giúp kỹ sư hạn chế phát sinh thay đổi khi triển khai hệ thống. Thông số cơ bản của Shinyi GVCX-0450 gồm:

• Chiều dài thân van (L): 432 mm
• Chiều cao tổng thể (H): 980 mm
• Đường kính mặt bích (D): 615 mm ~ 670 mm
• Đường kính vòng bulong (n-Ød) :565 mm ~ 600 mm
• Số lượng bulong: 20 lỗ
• Đường kính lỗ bulong (K): Φ26 ~ Φ37
• Độ dày mặt bích (C): 25.5 mm ~ 45 mm

Các thông số được phát triển phù hợp tiêu chuẩn van cổng mặt bích sử dụng trong hệ thống nước

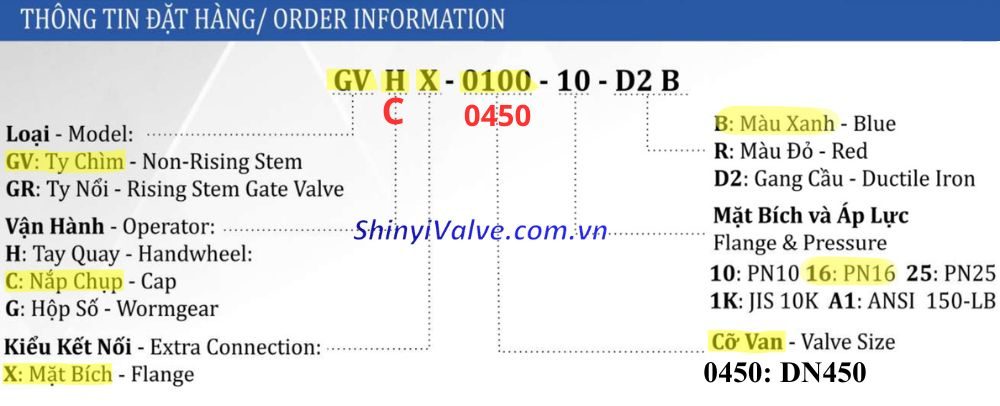

4. Cách đọc thông số đặt mua van Shinyi GVCX DN450

Việc hiểu đúng model giúp kỹ sư thiết kế và bộ phận thu mua hạn chế nhầm cấu hình khi triển khai dự án. Mỗi ký hiệu trong mã sản phẩm đều thể hiện một thông tin kỹ thuật riêng như kiểu vận hành, kết nối hoặc cấp áp lực.Ví dụ model chọn mua là:

GVCX – 0450 – 16 – D2 B

Ý nghĩa từng ký hiệu

• GVCV: Thuộc dòng van cổng ty chìm có nắp chụp cao su
• 0450: Kích thước DN450
• 16: Chỉ mức áp lực làm việc PN16 ~ 16bar >> Đọc thêm PN16 là gì
• D2: Chủ yếu sử dụng vật liệu gang cầu
• B/R: Chỉ màu sắc của van xanh/đỏ

5. Thiết kế nắp chụp của van Shinyi GVCX DN450

Một trong những điểm nhận diện của van Shinyi GVCX DN450 nằm ở thiết kế nắp chụp thay vì tay quay truyền thống. Đây là kiểu thiết kế được nhiều hệ thống cấp nước lựa chọn nhờ khả năng tối ưu không gian và tăng độ bảo vệ bộ phận vận hành

Model Shinyi GVCX-0450 sử dụng khóa vận hành chuyên dụng thay cho tay quay truyền thống. Thiết kế này có một số khác biệt như:

• Giảm chiều cao phần vận hành phía trên van
• Tối ưu không gian lắp đặt
• Hạn chế tác động từ môi trường bên ngoài tới bộ phận đóng mở
• Giúp tổng thể hệ thống gọn hơn
• Tăng khả năng bảo vệ cơ cấu vận hành trong thời gian dài
