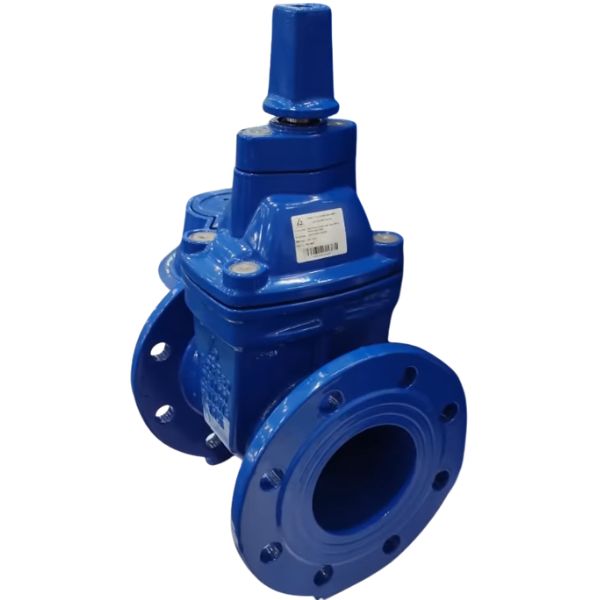

GVCX DN50

Với tư cách là nhà nhập khẩu và đại lý cấp 1 của thương hiệu Shinyi, chúng tôi tự hào giới thiệu dòng van cổng ty chìm nắp chụp GVCX DN50. Van cổng ty chìm hội tụ đầy đủ các tiêu chuẩn kỹ thuật quốc tế khắt khe, đáp ứng hoàn hảo nhu cầu từ thiết kế đến thi công thực tế. Trong các hệ thống cấp thoát nước hiện nay, van là lựa chọn ưu tiên, bởi: Điều tiết bền bỉ là yếu tố then chốt giúp công trình vận hành ổn định.

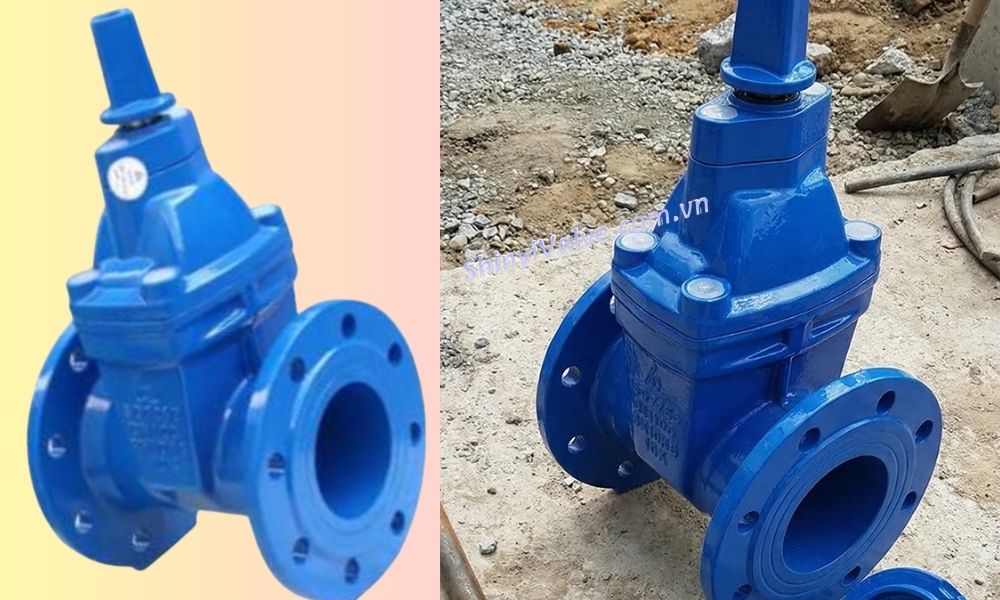

1. Tổng quan về van Shinyi GVCX DN50

vAN Shinyi GVCX DN50 là dòng van cổng lá van bọc cao su với thiết kế mới nhất từ nhà máy. Chữ “GV” đại diện cho van ty chìm (Non Rising Stem Valve), “C” là vận hành bằng nắp chụp và “X” là kiểu kết nối mặt bích. Do vậy van còn được gọi với tên theo model là Shinyi GVCX-0050

Đây là sự lựa chọn ưu tiên cho các hệ thống nước cần độ tin cậy cao và lắp đặt ở những vị trí có không gian hạn chế.

• Đây là loại van cổng đóng mở nhẹ nhàng, hoàn toàn không gây hiện tượng kẹt lá van.
• Thiết kế ty chìm giúp tiết kiệm diện tích lắp đặt vì khi mở, ty van không trồi lên trên.
• Sản phẩm được ứng dụng rộng rãi trong các hệ thống cấp thoát nước, xử lý nước thải và phòng cháy chữa cháy.
• Thân van được làm từ gang cầu cao cấp, mang lại khả năng chịu lực vượt trội so với các dòng gang xám thông thường.

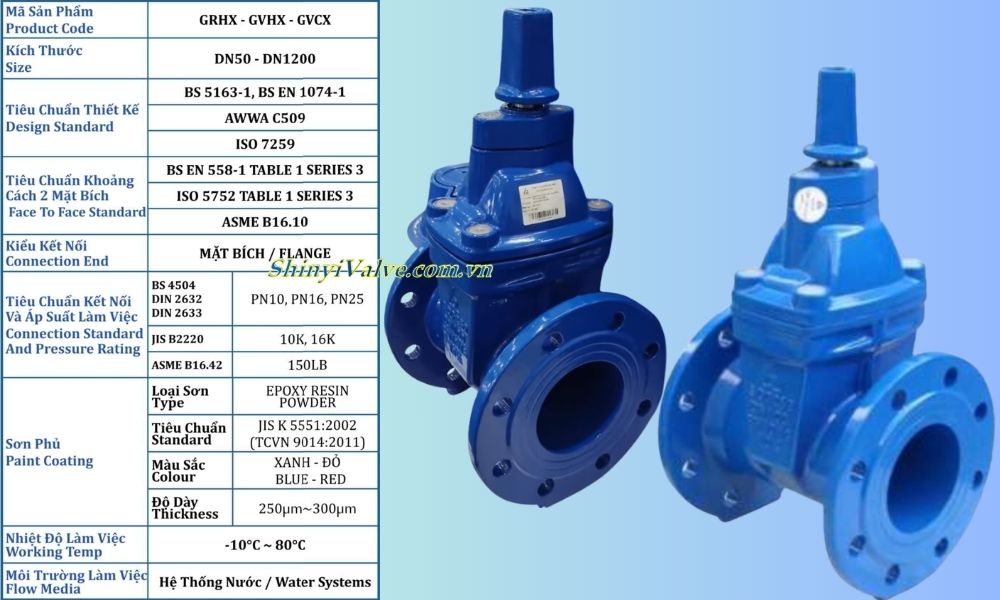

2. Thông số kỹ thuật tiêu chuẩn van Shinyi GVCX DN50

Đối với một kỹ sư đường ống hay người mua hàng, thông số kỹ thuật là “ngôn ngữ” để xác định độ tương thích của sản phẩm với hệ thống.

Van Shinyi GVCX DN50 tuân thủ các tiêu chuẩn quốc tế khắt khe nhất.

• Kích cỡ định danh: DN50 (tương đương ống phi 60mm).
• Tiêu chuẩn thiết kế: BS 5163-1, BS EN 1074-1, AWWA C509 và ISO 7259.
• Chiều dài van (Face to Face): 178 mm (theo chuẩn BS EN 558-1 Table 1 Series 3).
• Tiêu chuẩn mặt bích: Van có thể đáp ứng đa dạng các tiêu chuẩn như PN10/PN16/PN25 (BS 4504), 10K/16K (JIS B2220) hoặc 150LB (ASME B16.42).
• Áp suất làm việc: 10, 16, 25 kgf/cm².
• Nhiệt độ làm việc: Dao động từ -10°C đến 80°C.
• Lớp sơn phủ: Bột nhựa Epoxy dày từ 250µm đến 300µm, giúp chống ăn mòn và oxy hóa tuyệt đối từ môi trường bên ngoài.

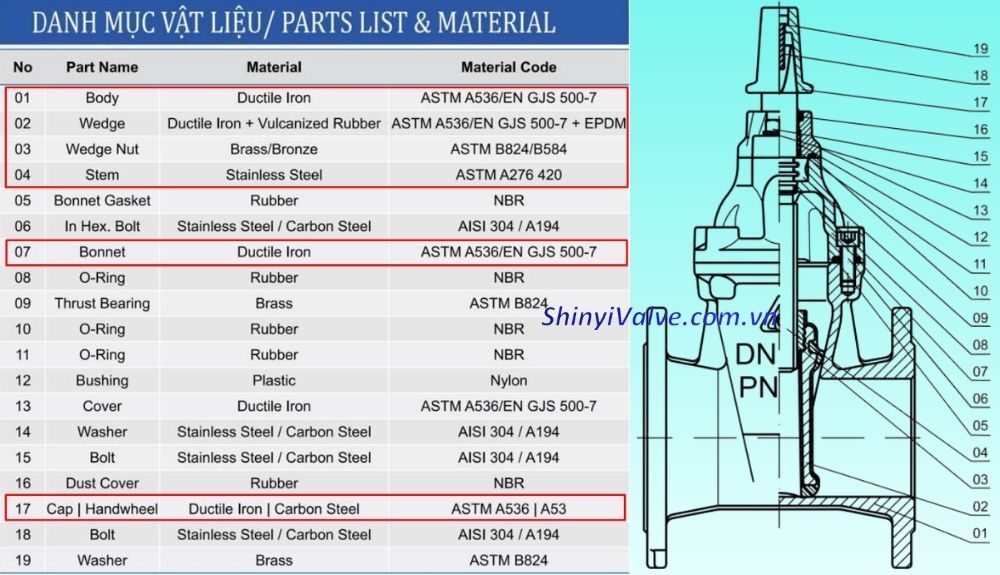

3. Cấu tạo chi tiết và vật liệu Shinyi GVCX DN50

Một sản phẩm bền bỉ phụ thuộc vào vật liệu cấu thành. Shinyi đã tối ưu hóa từng chi tiết của model GVCX để đảm bảo tuổi thọ Shinyi GVCX-0050 lên đến hàng chục năm.

• Thân và nắp van (Body & Bonnet): Chế tạo từ gang cầu (ASTM A536/EN GJS 500-7). Loại vật liệu này giúp van không bị nứt vỡ khi có va đập hoặc áp lực nước thay đổi đột ngột.
• Lá van (Wedge): Hình nêm, lõi gang cầu bên ngoài bọc cao su EPDM lưu hóa.
  • Cao su EPDM giúp van đóng kín hoàn toàn, chống rò rỉ và cực kỳ bền trong môi trường nước.
• Ty van (Stem): Làm từ thép không gỉ (ASTM A276 420)
  • Đảm bảo không bị rỉ sét, giúp việc vặn van luôn trơn tru qua thời gian.
• Đai ốc lá van (Wedge Nut): Bằng đồng (Brass/Bronze)
• Giảm ma sát và tránh tình trạng kẹt cứng khi vận hành lâu ngày.
• Nắp chụp (Cap): Làm từ gang cầu hoặc thép carbon, thiết kế chắc chắn để sử dụng khóa mở chuyên dụng.

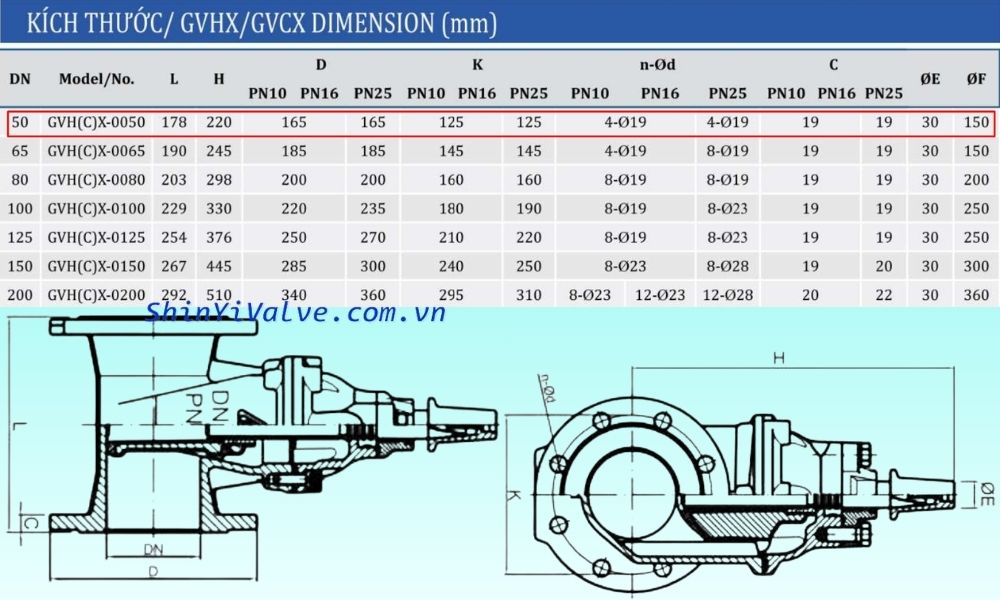

4. Kích thước lắp đặt chi tiết cho kỹ sư và thợ thi công

Việc nắm rõ kích thước của Shinyi GVCX-0050 giúp các nhà thiết kế bản vẽ và thợ lắp đặt bố trí khoảng cách ống chính xác.

Dưới đây là các số liệu thực tế của model Shinyi GVCX-0050:

• Chiều cao tổng thể (H): 240 mm.
• Đường kính mặt bích (D): 165 mm.
• Tâm lỗ bu lông (K): 125 mm.
• Số lỗ bu lông: 4 lỗ, đường kính mỗi lỗ là 19 mm.
• Độ dày mặt bích (C): 19 mm.
• Kích thước nắp chụp: Đường kính đỉnh (ØE) 30 mm, đường kính đáy (ØF) 150 mm.

Việc nắm chắc các thông số này giúp bạn chuẩn bị đúng loại bu lông (thường là M16) và gioăng đệm mặt bích phù hợp trước khi đưa van vào vị trí lắp đặt.

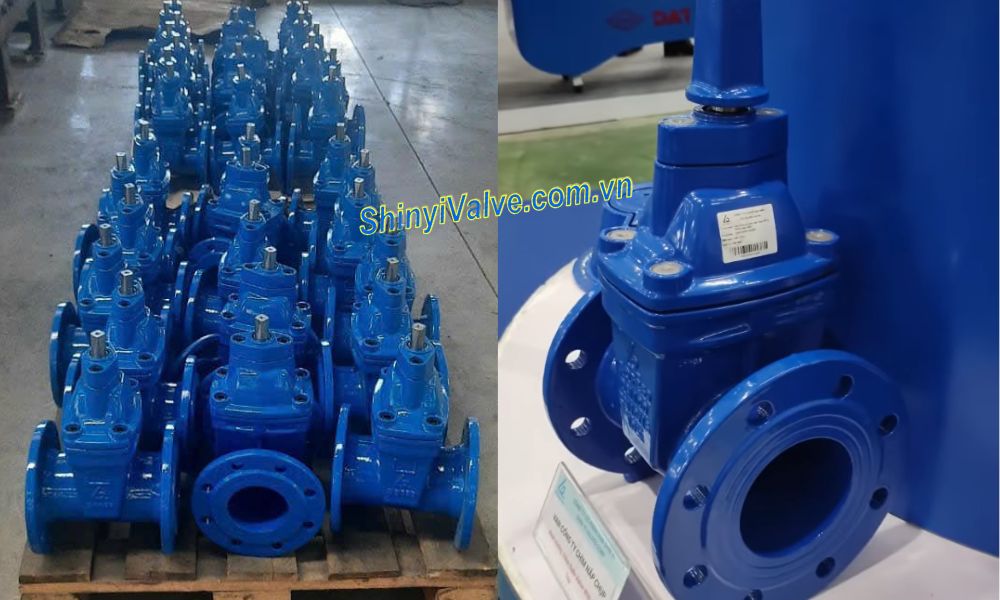

5. Lý do nên chọn van cổng Shinyi GVCX DN50

Tại sao các chủ đầu tư và nhà thầu lại tin dùng van Shinyi GVCX DN50 thay vì các thương hiệu khác? Câu trả lời nằm ở chất lượng hoàn thiện và tính ứng dụng cao.

• Đóng mở nhẹ nhàng: Nhờ lá van bọc cao su và cơ chế ren trơn tru, người vận hành không cần tốn quá nhiều sức lực.
• Khả năng tự làm sạch: Thiết kế lòng van phẳng, không có rãnh ở đáy giúp tránh việc đọng cặn bẩn, cát sỏi – nguyên nhân chính gây hỏng lá van ở các dòng van cũ.
• Chống ăn mòn hoàn hảo: Lớp sơn Epoxy tĩnh điện cả trong lẫn ngoài không chỉ đẹp mắt mà còn bảo vệ van khỏi các tác nhân hóa học trong nước và độ ẩm của đất (nếu chôn ngầm).
• Phụ kiện thay thế dễ dàng: Là đại lý cấp 1, chúng tôi luôn có sẵn các linh kiện thay thế chính hãng, giúp việc bảo trì trở nên đơn giản và tiết kiệm chi phí.

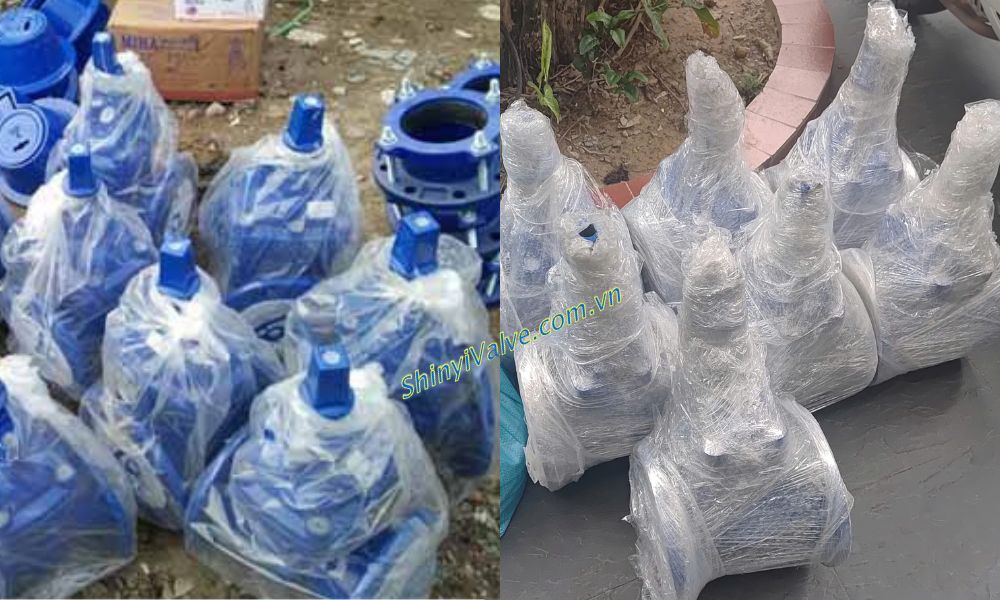

6. Hướng dẫn lựa chọn và lắp đặt van Shinyi GVCX-0050

Nếu bạn là người mới vào nghề hoặc bộ phận mua hàng, hãy lưu ý một số điểm sau để đảm bảo mua đúng sản phẩm van Shinyi GVCX DN50 và lắp đặt đúng kỹ thuật:

• Kiểm tra tiêu chuẩn bích: Hãy xác định xem mặt bích trên đường ống của bạn là tiêu chuẩn gì, thường dùng là
  • Tiêu chuân mặt bích JIS16K, 10K, PN10 hoặc PN16…)
  • Hiểu rõ tiêu chuẩn để chọn bulong theo tiêu chuẩn mặt bích đó
• Hướng lắp đặt: Van cổng Shinyi GVCX có thể lắp theo cả hai chiều dòng chảy và lắp theo phương đứng hoặc phương ngang đều được.
• Vệ sinh đường ống: Trước khi lắp van, hãy đảm bảo
  • Lòng ống sạch sẽ
  • Không có xỉ hàn hay đá vụn để tránh làm rách lớp cao su bọc lá van.
• Vận hành bằng nắp chụp:
  • Model này thường dùng cho các hệ thống lắp đặt dưới lòng đất (chôn ngầm) hoặc những nơi không cần tay quay
  • Cần dùng khóa chữ T để đóng mở.
