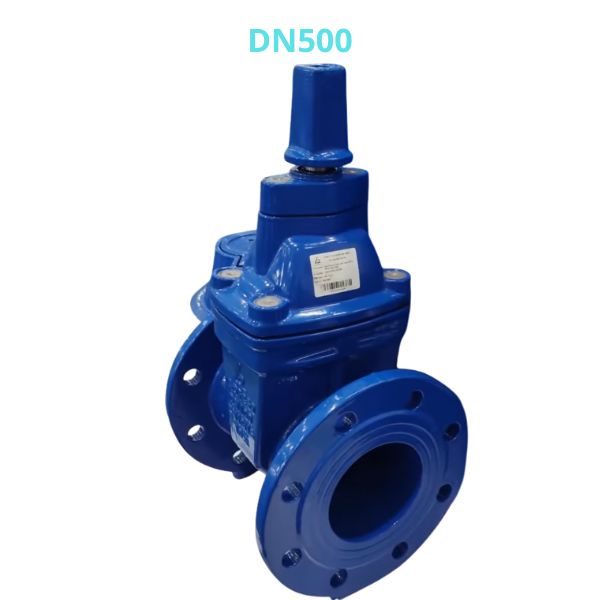

GVCX DN500

Van Shinyi GVCX DN500 là dòng van cổng Shinyi kích thước lớn nổi bật với thiết kế ty chìm nắp chụp cùng kết nối mặt bích giúp tôi ưu cho hệ thống nước quy mô lớn

1. Van Shinyi GVCX DN500 được tối ưu cho hệ thống nước như thế nào

Đối với các tuyến đường ống kích thước lớn, yêu cầu về khả năng đóng kín, độ ổn định vận hành và tuổi thọ thiết bị thường được đặt lên hàng đầu. Một số điểm đáng chú ý trên model Shinyi GVCX-0500 gồm:

• Thuộc nhóm resilient seated gate valve – dòng van cổng lá van bọc cao su giúp tăng khả năng làm kín dòng chảy
• Thiết kế dạng van cổng ty chìm giúp tối ưu chiều cao vận hành
• Cấu hình van cổng ty chìm nắp chụp giúp hệ thống gọn hơn so với kiểu tay quay truyền thống
• Kết nối dạng van cổng mặt bích tăng khả năng liên kết chắc chắn với đường ống kích thước lớn

2. Độ bền của van Shinyi GVCX DN500

Đối với các hệ thống nước quy mô lớn, độ bền thiết bị luôn là yếu tố được ưu tiên khi lựa chọn van. Không chỉ ảnh hưởng tới tuổi thọ vận hành, độ bền còn liên quan trực tiếp tới khả năng duy trì độ kín và sự ổn định lâu dài của toàn hệ thống

Một số yếu tố tạo nên độ bền của model Shinyi GVCX-0500 gồm:

• Thân van sử dụng gang cầu tiêu chuẩn ASTM A536 / EN GJS 500-7 giúp tăng khả năng chịu lực và độ ổn định kết cấu
• Lá van sử dụng gang cầu kết hợp cao su EPDM giúp tăng khả năng làm kín và giảm nguy cơ rò rỉ
• Ty van dùng thép không gỉ hỗ trợ vận hành ổn định trong thời gian dài
• Gioăng và O-ring sử dụng vật liệu NBR giúp tăng độ kín tại các vị trí kết nối
• Bulong sử dụng thép không gỉ hoặc thép carbon giúp tăng độ chắc chắn cho tổng thể thiết bị

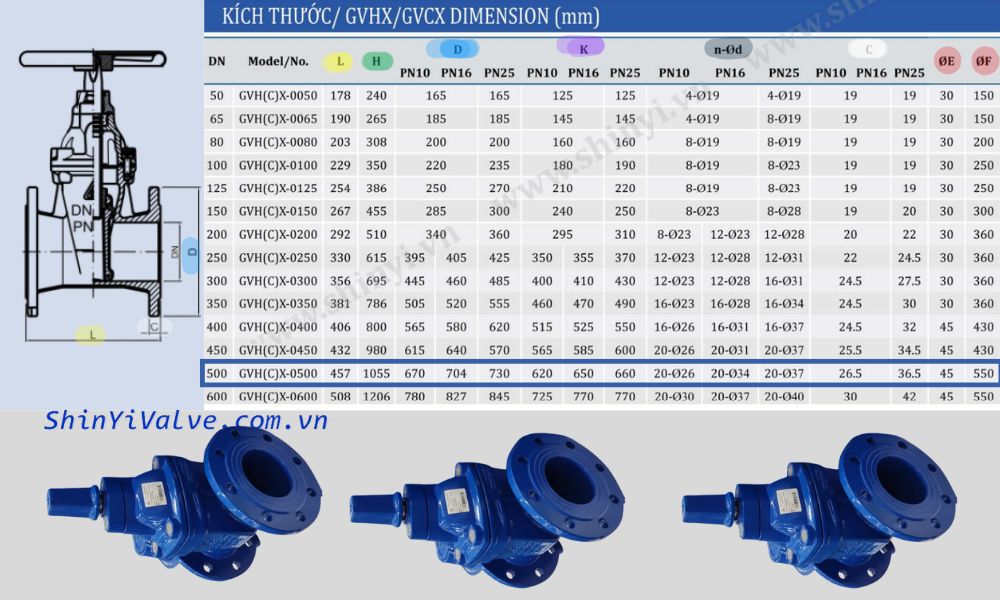

3. Van Shinyi GVCX DN500 có kích thước thế nào

Thông số kích thước đóng vai trò quan trọng trong quá trình thiết kế và thi công. Việc kiểm tra trước kích thước giúp kỹ sư hạn chế phát sinh trong quá trình triển khai hệ thống

Thông số cơ bản của Shinyi GVCX-0500 gồm:

• Chiều dài thân van (L): 457 mm
• Chiều cao tổng thể (H): 1160 mm
• Đường kính mặt bích (D): 670 mm ~ 730 mm
• Đường kính vòng bulong (K): 620 mm ~ 660 mm
• Số lượng bulong: 20 lỗ
• Đường kính lỗ bulong (n-Ød): Φ33 ~ Φ41
• Độ dày mặt bích (C): 26 mm ~ 48 mm

4. Kích thước Shinyi GVCX DN500 ảnh hưởng gì tới việc lựa chọn van

Đối với kích thước lớn như DN500, việc lựa chọn van không chỉ phụ thuộc vào áp lực làm việc mà còn liên quan tới khả năng đồng bộ hệ thống. Một số thông số người dùng nên kiểm tra tại vị trí lắp đặt là:

• Khoảng không gian lắp đặt
• Tiêu chuẩn mặt bích
• Điều kiện thao tác vận hành
• Khả năng đồng bộ vật tư hệ thống

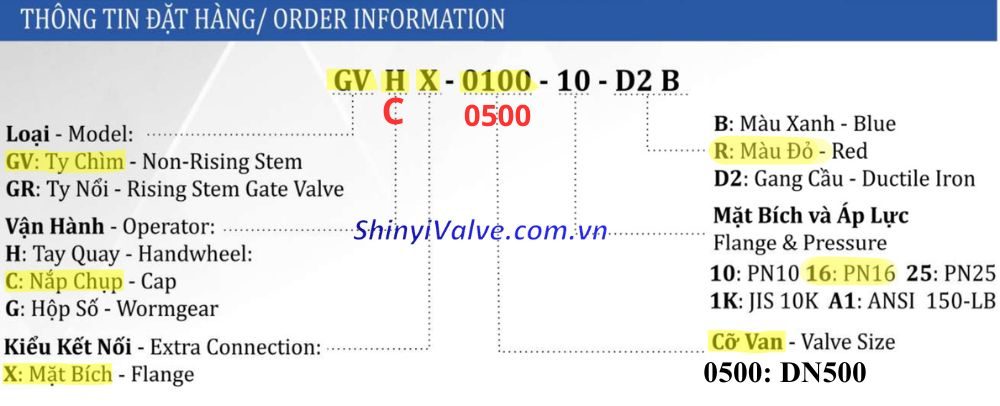

5. Cách đọc thông số đặt mua van Shinyi GVCX DN500

Việc hiểu đúng mã sản phẩm giúp kỹ sư thiết kế, bộ phận thu mua và đơn vị thi công hạn chế nhầm cấu hình khi triển khai hệ thống. Mỗi ký hiệu trên model đều đại diện cho một thông tin kỹ thuật riêng như kiểu vận hành, kích thước, vật liệu thân van hoặc cấp áp lực làm việc. Ví dụ với model chọn mua là:

GVCX – 0500 – 16 – D2 B

Ý nghĩa từng ký hiệu gồm:

• GV
  • Thuộc dòng van cổng ty chìm
  • Thiết kế dạng non rising gate valve
• CX
  • Kiểu vận hành bằng nắp chụp (Cap)
  • Thuộc nhóm van cổng nắp chụp Shinyi
  • Kết nối hai đầu mặt bích (Flange)
• 0500: Kích thước danh nghĩa DN500
• 16: Chỉ mức áp lực PN16 >> Đọc thêm PN16 là gì
• D2: Thân van sử dụng vật liệu gang cầu
• B: Chỉ màu sắc bên ngoài màu xanh (Blue)
