H200 DN150

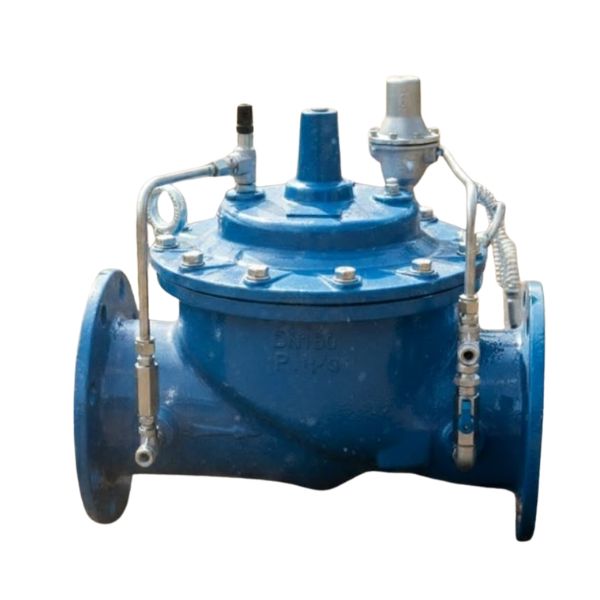

Van Shinyi H200 DN150 là cấu hình tối ưu cho hệ thống cấp nước đường kính lớn cần kiểm soát áp lực, chuyên được sử dụng cho nhiều tuyến ống DN150 trên thực tế, nhằm bảo vệ mạng lưới khỏi hiện tượng sốc áp và xuống cấp nhanh chóng

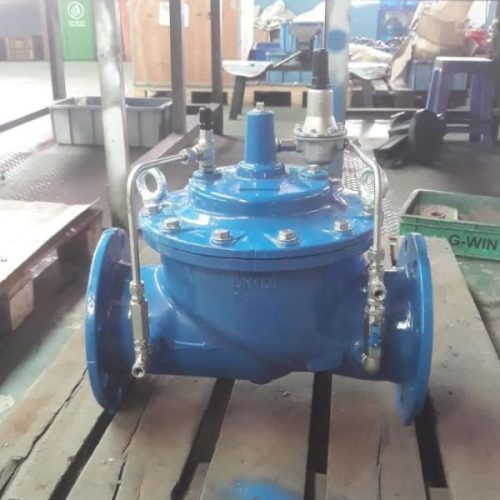

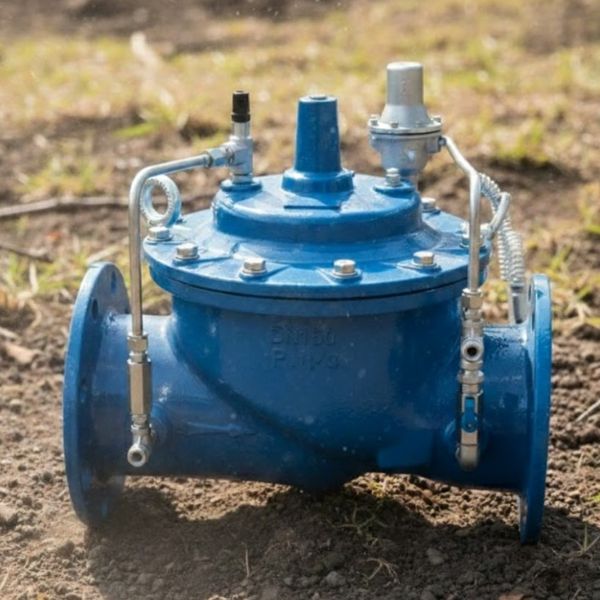

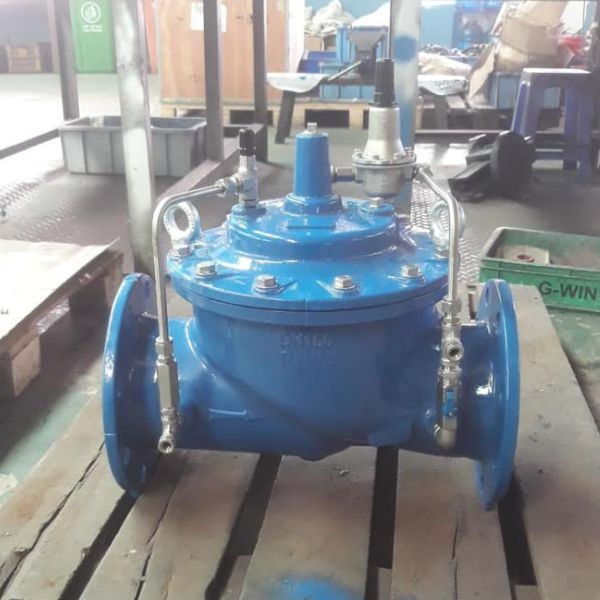

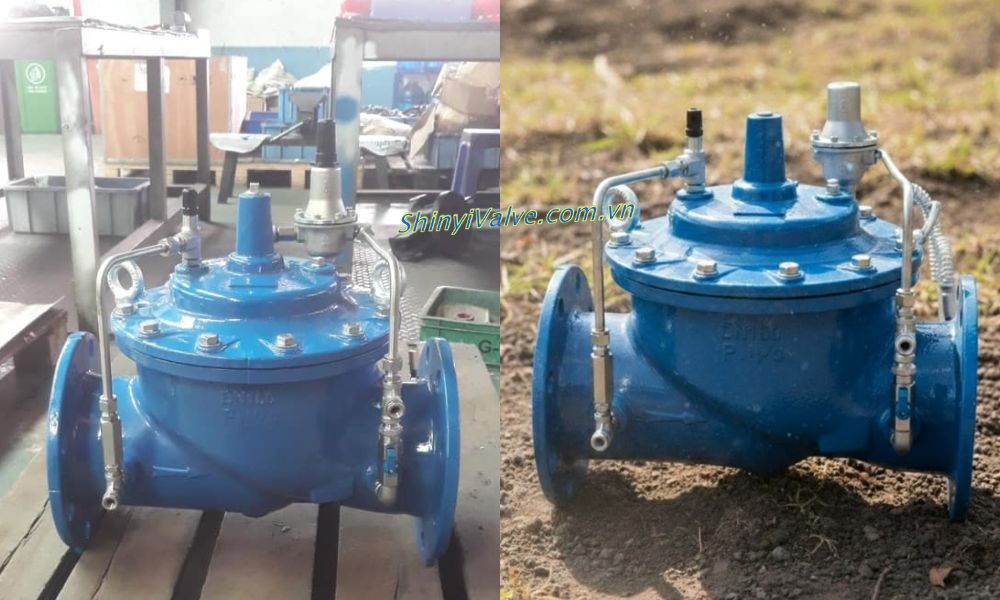

1. Đôi nét về van Shinyi H200 DN150

Van Shinyi H200 DN150 là dòng van giảm áp Shinyi có các đặc điểm sau

• Chuyên dùng cho đường ống DN150 – kích thước phổ biến cho đường ống trục chính, nơi lưu lượng lớn và áp lực biến động mạnh theo chu kỳ bơm.
• Hoạt động dựa trên buồng màng và cụm pilot điều khiển áp suất đầu ra.
  • Khi áp lực vượt giá trị cài đặt, pilot tác động trực tiếp lên màng van
  • Giúp điều chỉnh tiết diện dòng chảy và giữ áp đầu ra ở mức ổn định.
• Thân van được đúc từ gang cầu chịu lực cao, phủ epoxy chống ăn mòn.
• Thiết kế nắp trên bắt bulong chắc chắn giúp bảo trì thuận tiện.

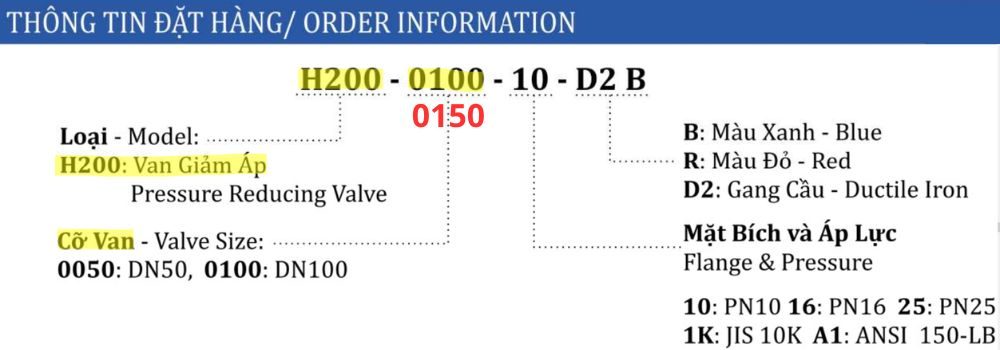

2. Van Shinyi H200-0150 có ký hiệu gì

Khi đọc mã sản phẩm Shinyi H200-0150, người dùng cần hiểu chính xác từng thành phần để đặt hàng đúng cấu hình kỹ thuật.

• H200: Dòng van giảm áp (pressure reducing valve).
• 0150: Chỉ kích thước danh nghĩa DN150.
• Các ký hiệu bổ sung thể hiện tiêu chuẩn mặt bích và áp lực
  • 10: Là ký hiệu PN cho cấp áp lực PN10
  • 16: Ứng với áp suất PN16
  • 25: Dành cho van chịu áp lực 25bar
  • 1K: Áp dụng cho van sản xuất dựa trên tiêu chuẩn JIS
  • A1: Dùng cho van theo chuẩn ANSI 150LB
• D2: Thân gang cầu (Ductile Iron)
• B/R: Màu sơn xanh hoặc đỏ tùy cấu hình hệ thống.

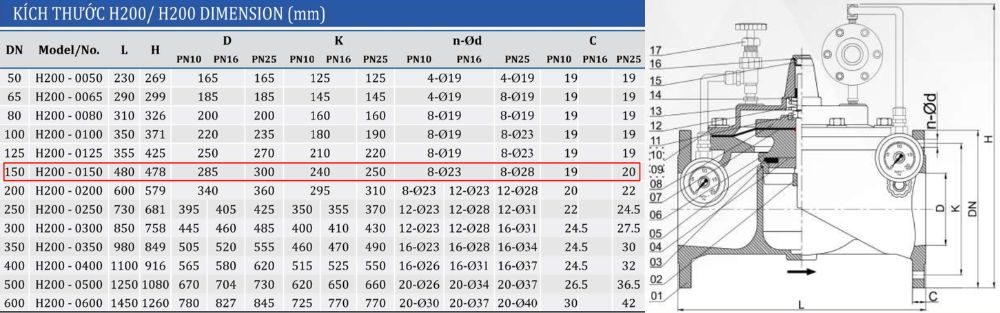

3. Thông số về kích thước van giảm áp Shinyi DN150

Dưới đây là một vài thông số chính về kích thước van Shinyi H200 DN150 thợ thi công cần nắm rõ để triển khai bản vẽ chính xác.

• Chiều dài van L là 480mm
• Chiều cao H là 478mm
• Đường kính mặt bích D từ 285mm ~ 300mm
• Đường kính vòng bulong K từ 240mm ~ 250mm
• Số lỗ bulong: 8 lỗ
• Đường kính lỗ bulong Ød: 23mm ~ 28mm
• Độ dày mặt bích C: Từ 19mm ~ 20mm

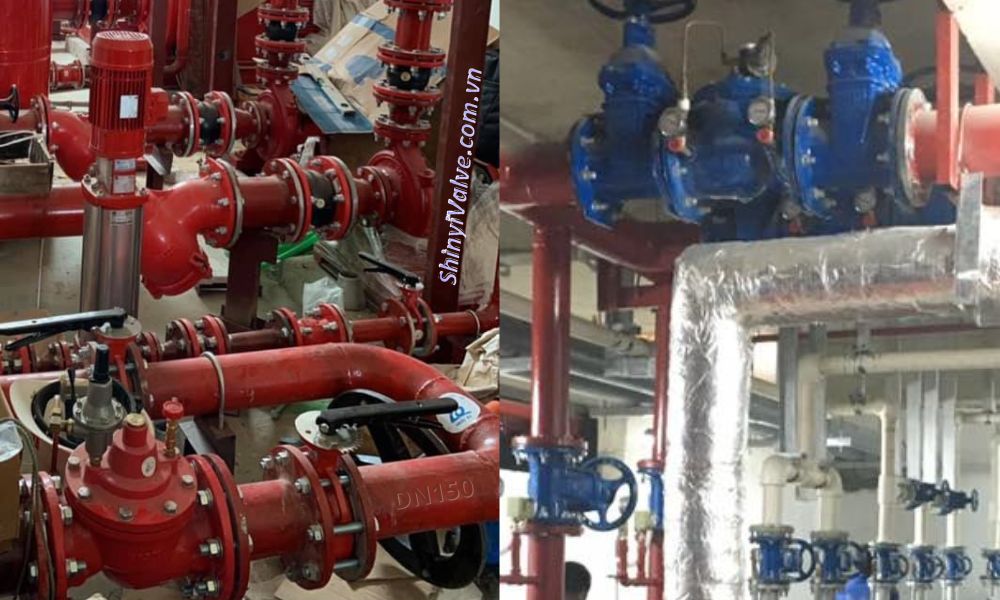

4. Ứng dụng thực tế

Trong mạng lưới cấp nước, van Shinyi H200 DN150 giúp kiểm soát lưu lượng lớn mà vẫn đảm bảo áp lực đầu ra đồng đều, nên được dùng cho nhiều công trình quy mô lớn cần kiểm soát ổn định áp suất dòng chảy, chẳng hạn như các lĩnh vực sau

• Dùng trong các tuyến ống chính của trạm bơm, hệ thống cấp nước khu công nghiệp
• Lắp đặt ở đoạn ống phân phối ở hệ thống PCCC (hay đi kèm với thiết bị khác như van bướm DN150)

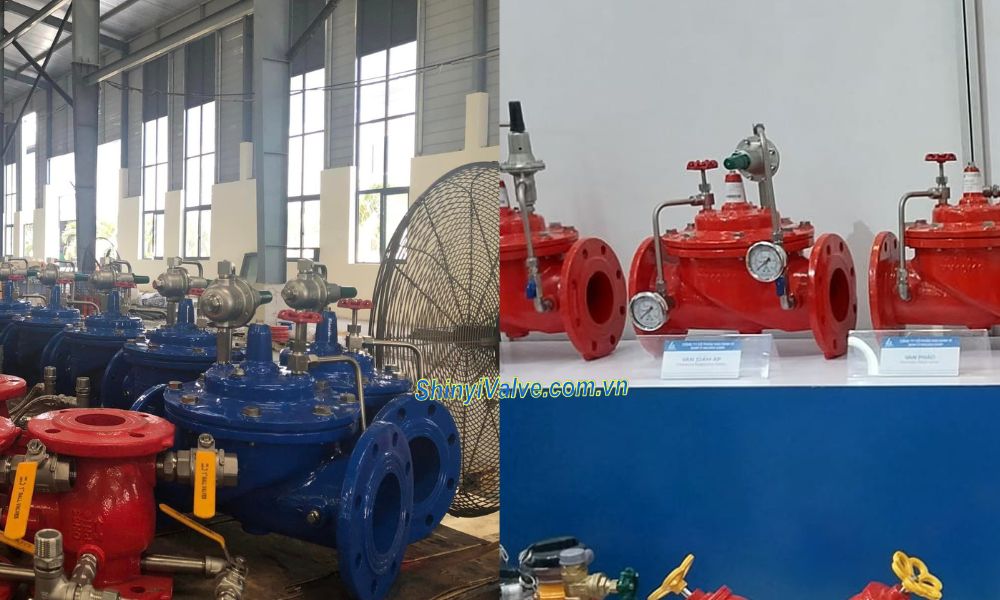

5. Đại lý phân phối van Shinyi H200 DN150

Khi lựa chọn đơn vị cung cấp van Shinyi H200 DN150, người mua hàng cần ưu tiên nhà phân phối chính thức, có tồn kho và hỗ trợ kỹ thuật trực tiếp. Tiêu biểu là đại lý van Shinyi chúng tôi

• Với kho hàng đặt tại 2 thành phố lớn là Hà Nội và thành phố Hồ Chí Minh, sẵn kho số lượng lớn van giảm áp DN150 Shinyi
• Đảm bảo van được kiểm tra áp lực trước khi giao hàng, trải qua kiểm tra kín nước, kiểm tra hoạt động pilot và kiểm tra ngoại quan lớp sơn epoxy.
• Cung cấp đủ tài liệu kỹ thuật, bản vẽ kích thước và chứng nhận vật liệu.
