H200 DN65

Với kinh nghiệm nhiều năm trong ngành van điều khiển, chúng tôi khẳng định van Shinyi H200 DN65 là lựa chọn tối ưu để kiểm soát áp suất đầu ra chính xác, bền bỉ và an toàn cho hệ thống cấp nước cỡ nhỏ, duy trì áp lực ổn định nhằm tránh tổn thất vận hành mạng lưới đường ống

1. Van Shinyi H200 DN65 là gì

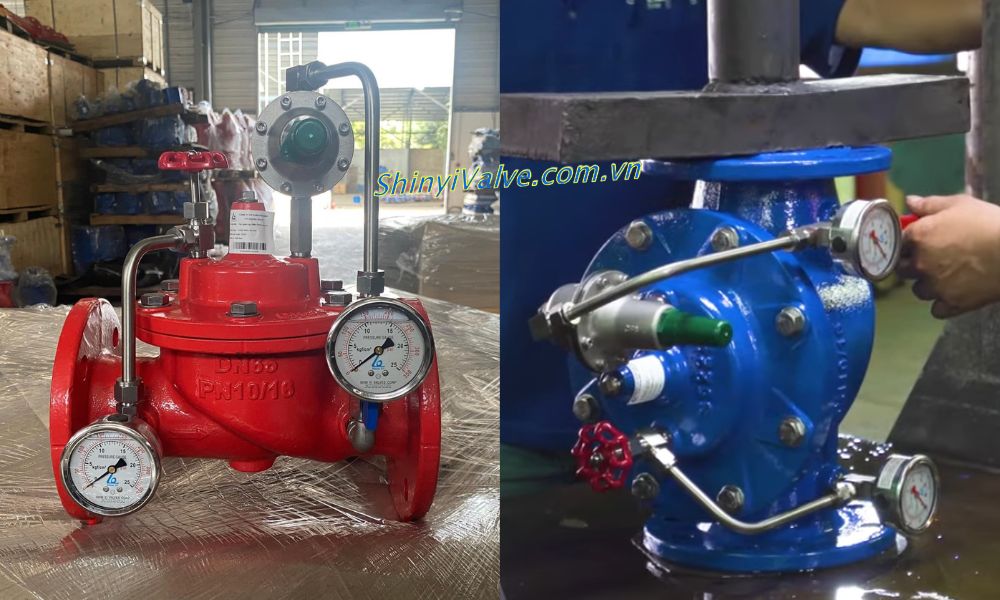

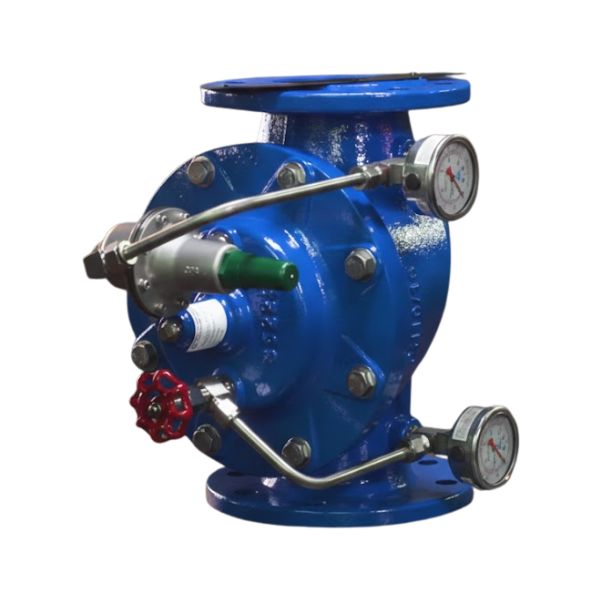

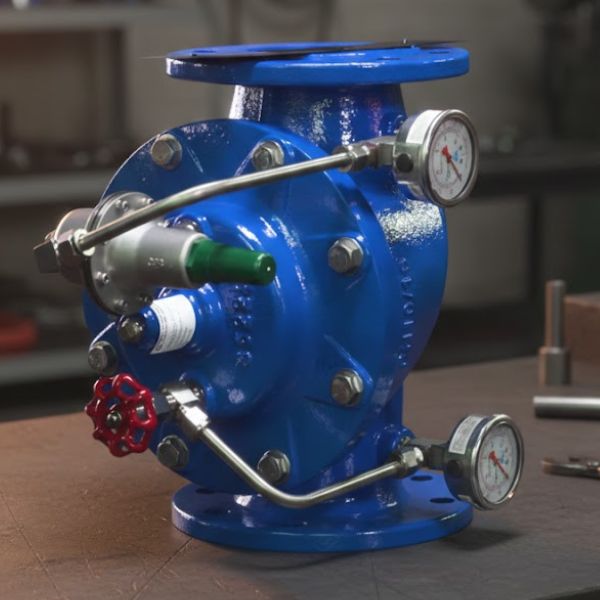

Van Shinyi H200 DN65 là dòng van giảm áp Shinyi điều khiển bằng màng, thân gang cầu, kết nối mặt bích, chuyên dùng để duy trì áp suất đầu ra ổn định theo giá trị cài đặt sẵn.

• Dòng van này được thiết kế cho hệ thống DN65, phù hợp với các tuyến ống nhỏ trong tòa nhà, trạm bơm và mạng cấp nước khu công nghiệp.
• Hoạt động dựa trên cơ cấu pilot điều khiển áp lực
  • Khi áp suất đầu ra vượt ngưỡng cài đặt, pilot tác động lên buồng màng, điều chỉnh tiết diện dòng chảy và đưa áp suất về mức ổn định.
  • Cơ chế này giúp hệ thống vận hành tự động, không cần tác động thủ công liên tục.
• Thân van được chế tạo từ gang cầu chịu lực cao, phủ sơn epoxy chống ăn mòn

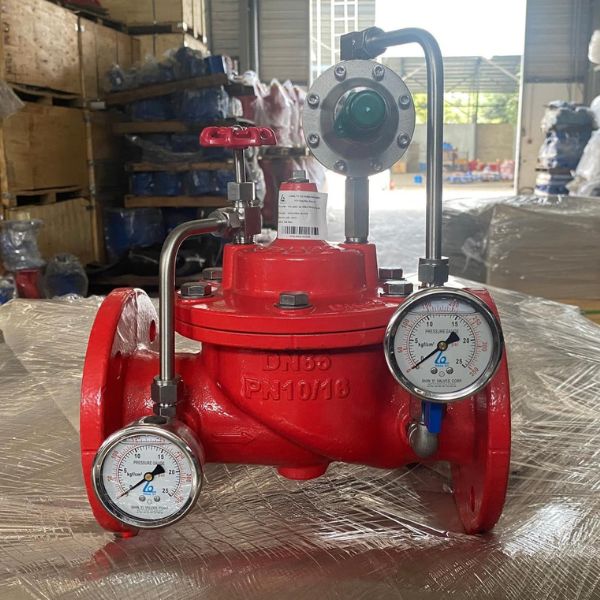

• Hai đồng hồ áp lực lắp sẵn giúp bạn kiểm soát áp đầu vào và đầu ra trực quan.

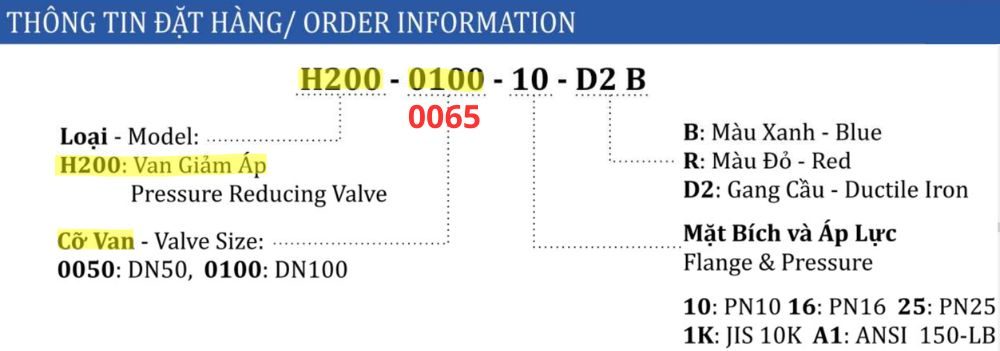

2. Ký hiệu Shinyi H200-0065 có ý nghĩa gì

Khi lựa chọn thiết bị kỹ thuật, khách hàng cần hiểu rõ mã sản phẩm. Ký hiệu Shinyi H200-0065 không đơn thuần là một dãy số mà thể hiện đầy đủ cấu hình van bạn đang đặt hàng.

• H200: Dòng van giảm áp (Pressure Reducing Valve)
• 0065: Kích thước danh nghĩa DN65
• Về ký hiệu liên quan đến áp lực
  • 10, 16, 25: Là ký hiệu PN ứng với PN10, PN16, PN25
  • 1K: Ứng với van theo tiêu chuẩn JIS
  • A1: Áp dụng cho van chuẩn ANSI 150LB
• D2: Vật liệu gang cầu
• B hoặc R: Màu sơn

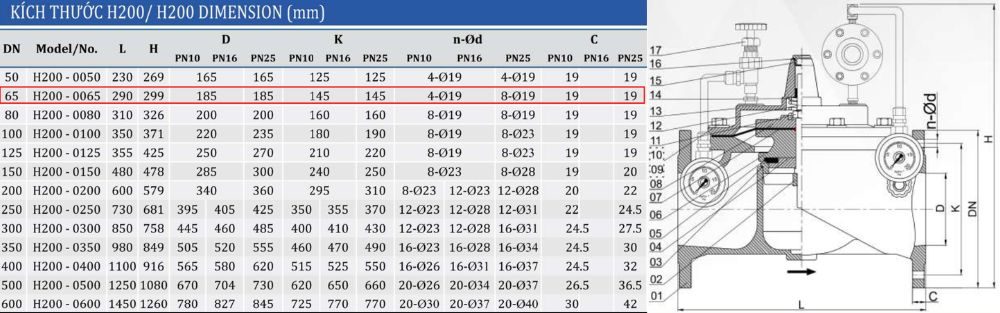

3. Thông số kích thước van Shinyi H200 DN65

Với van Shinyi H200 DN65, kích thước tổng thể và thông số lắp đặt đóng vai trò quyết định trong quá trình thiết kế và thi công.

• Chiều dài van L = 290mm
• Chiều cao H = 299mm
• Đường kính mặt bích D = 185mm
• Đường kính vòng bulong K = 145mm
• Số vòng bulong: Từ 4 ~ 8
• Đường kính bulong Ød = 19mm

4. Ứng dụng van giảm áp Shinyi H200 DN65

Van Shinyi H200 DN65 đóng vai trò giữ áp đầu ra ổn định, bảo vệ toàn bộ thiết bị phía sau (chẳng hạn như van cổng DN65) cho những công trình đường ống lưu lượng dòng chảy thấp, nên được sử dụng rộng rãi trong một số lĩnh vực sau đây

• Hệ thống cấp nước tòa nhà cao tầng
• Trạm bơm phân vùng áp lực
• Hệ thống phòng cháy chữa cháy
• Mạng cấp nước khu công nghiệp

5. Kho van Shinyi H200-0065

Năng lực cung ứng quyết định tiến độ dự án của đơn vị thi công. HIểu được điều này, đại lý van Shinyi chúng tôi duy trì tồn kho dòng van Shinyi H200 DN65 ở kho hàng phía Bắc và phía Nam với số lượng lớn, sẵn sàng xuất hàng cho các công trình yêu cầu giao gấp.

• Van được kiểm tra áp lực và hoàn thiện đầy đủ phụ kiện trước khi đóng gói.
• Đảm bảo đóng kiện chắc chắn, bảo vệ cụm pilot và đồng hồ áp lực trong quá trình vận chuyển.
• Đáp ứng đầy đủ các tiêu chí về chất lượng, mang lại giá trị vận hành bền vững cho hệ thống đường ống của người dùng
