H500-0050

Trong các hệ thống yêu cầu kiểm soát áp suất ổn định, van Shinyi H500 DN50 đến từ nhãn hiệu van Shinyi là lựa chọn được nhiều đơn vị kỹ thuật tin dùng. Dưới đây là toàn bộ thông tin chi tiết về cấu tạo, thông số và cách đặt hàng của thiết bị

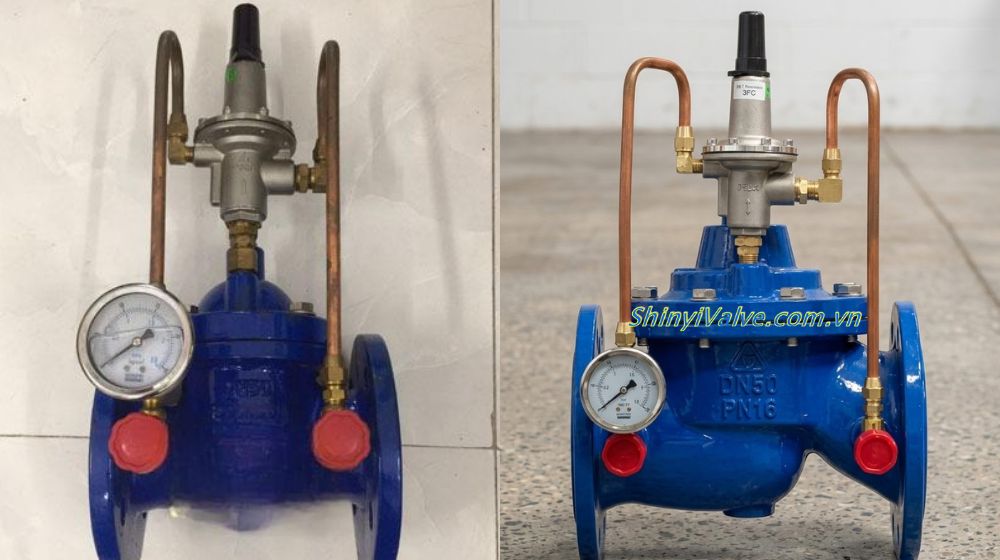

1. Giới thiệu về về van Shinyi H500 DN50

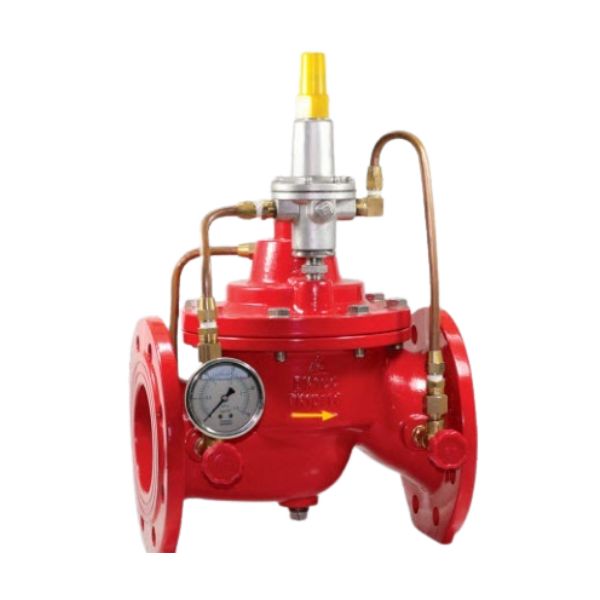

Van Shinyi H500 DN50 có model chuẩn là Shinyi H500-0050, trong đó “0050” tương ứng với kích thước danh nghĩa DN50. Đây là dòng van an toàn Shinyi điều khiển bằng pilot, chuyên dùng để duy trì độ an toàn áp suất đầu ra trong hệ thống cấp nước, xae áp ra khi áp vượt quá ngưỡng cài đặt

Bên cạnh đó, Shinyi H500-0050 được thiết kế thân gang phủ sơn epoxy màu xanh (hoặc đỏ), kết nối mặt bích theo tiêu chuẩn, phù hợp lắp đặt cho đường ống DN50 trong các công trình dân dụng và công nghiệp. Để hiểu rõ hơn về kích cỡ van Shinyi H500 DN50, hãy tham khảo thêm bài viết DN50 là phi bao nhiêu

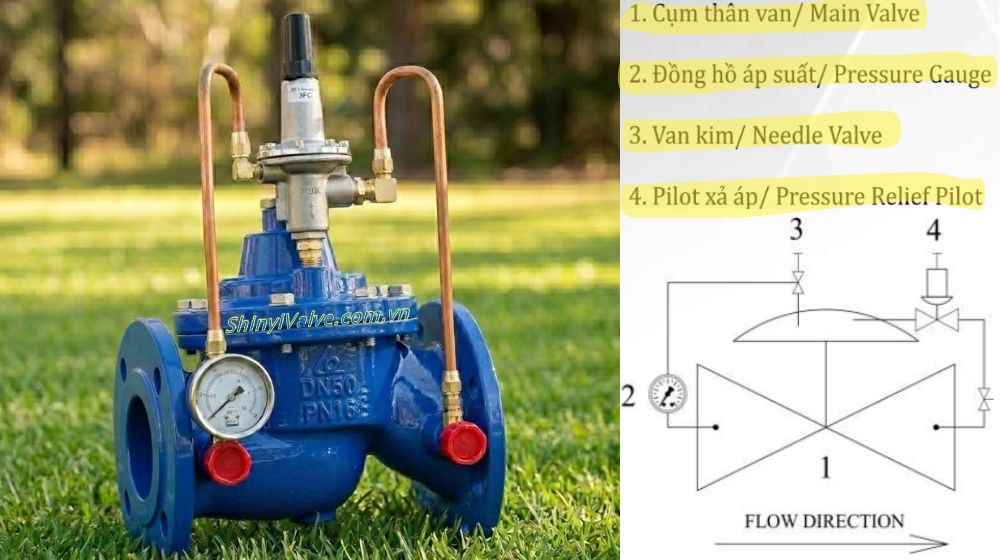

2. Sơ đồ cụm van Shinyi H500 DN50

Dưới đây là sơ đồ tổng thể cụm Shinyi H500-0050. Các bộ phận được bố trí liên kết với nhau thành một hệ thống điều khiển khép kín, đảm bảo quá trình xả áp diễn ra chính xác và ổn định. Các thành phần chính bao gồm:

• Cụm thân van (Main Valve): Bộ phận lắp trực tiếp trên đường ống DN50, đảm nhiệm việc đóng/mở dòng chảy khi có tín hiệu điều khiển
• Đồng hồ áp suất (Pressure Gauge): Hiển thị giá trị áp lực tại vị trí lắp đặt, hỗ trợ theo dõi và kiểm tra trong quá trình vận hành
• Van kim (Needle Valve): Điều tiết lưu lượng dòng điều khiển, giúp hệ thống làm việc êm và hạn chế dao động áp suất
• Pilot xả áp (Pressure Relief Pilot): Bộ phận tiếp nhận tín hiệu áp lực và kích hoạt cơ chế mở thân van khi vượt ngưỡng cài đặt

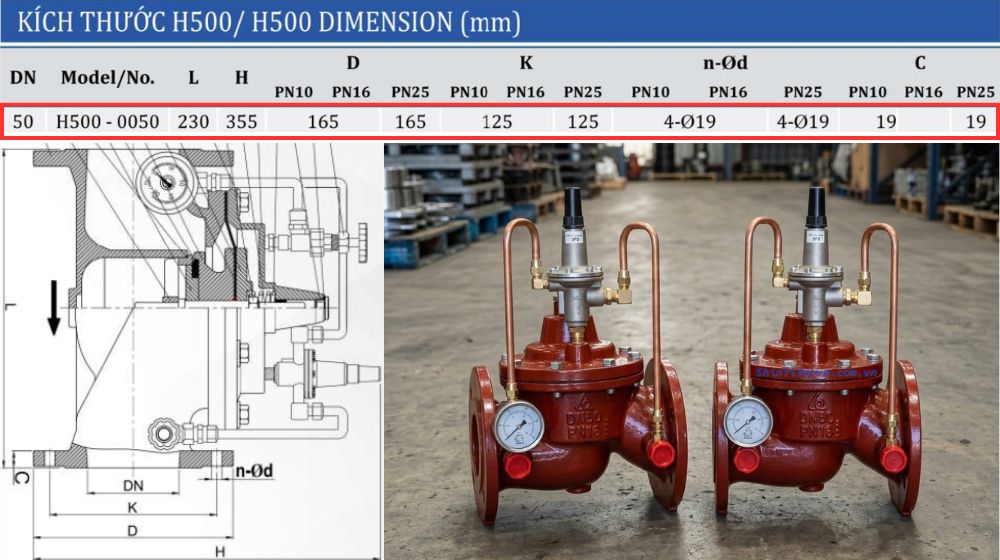

3. Kết nối và kích thước của Shinyi H500-0050

Model Shinyi H500-0050 được thiết kế kết nối mặt bích tiêu chuẩn, phù hợp lắp đặt trong các hệ thống cấp nước, PCCC và công nghiệp. Van hỗ trợ nhiều cấp áp lực khác nhau, đáp ứng đa dạng yêu cầu kỹ thuật của từng công trình. Van Shinyi H500 DN50 có những tiêu chuẩn kết nối sau:

• BS 4504 / DIN 2632: PN10, PN16, PN25
• JIS B2220: 10K, 16K, 20K
• ASME B16.42: Class 150LB

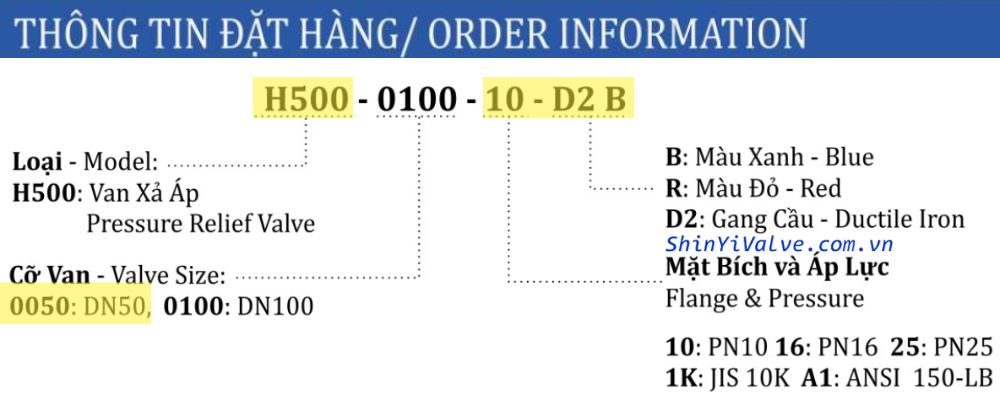

4. Thông tin đặt hàng van Shinyi H50 DN50

Để lựa van Shinyi H500 DN50, khách hàng cần hiểu rõ cấu trúc mã thiết bị. Mỗi ký hiệu trong model thể hiện kích thước, vật liệu, tiêu chuẩn mặt bích và cấp áp lực làm việc, giúp đảm bảo van phù hợp hoàn toàn với yêu cầu kỹ thuật của hệ thống. Cấu trúc mã đặt hàng chuẩn được nhà sản xuất đưa ra như sau: H500-0050 – 10 – D2 B. Trong đó:

• H500: Dòng van an toàn (Safety valve)
• 0050: Kích thước DN50
• 10: Cấp áp lực PN10, tùy chọn khác:
  • 16 / 25: PN16 / PN25
  • 1K: JIS 10K
  • A1: ANSI 150LB
• D2: Vật liệu thân gang cầu -> Xem thêm bài viết gang là kim loại gì để hiểu rõ hơn về loại vật liệu này
• B: Màu xanh (Blue) – R: Màu đỏ (Red)

5. Kho Shinyi H500-0050

Là đại lý van Shinyi chúng tôi, hiện có sẵn kho van Shinyi H500 DN50 (Model Shinyi H500-0050) phục vụ nhanh cho các công trình cấp nước, PCCC và hệ thống công nghiệp. Hàng hóa được lưu trữ đầy đủ chứng từ, và sẵn sàng kiểm tra thực tế trước khi giao. Hiện chúng tôi đang bố trí kho tại:

• Miền Bắc (Hà Nội): Phục vụ khu vực phía Bắc và các tỉnh lân cận
• Miền Nam (TP. Hồ Chí Minh): Đáp ứng nhu cầu khu vực phía Nam và miền Trung
