H500-0065

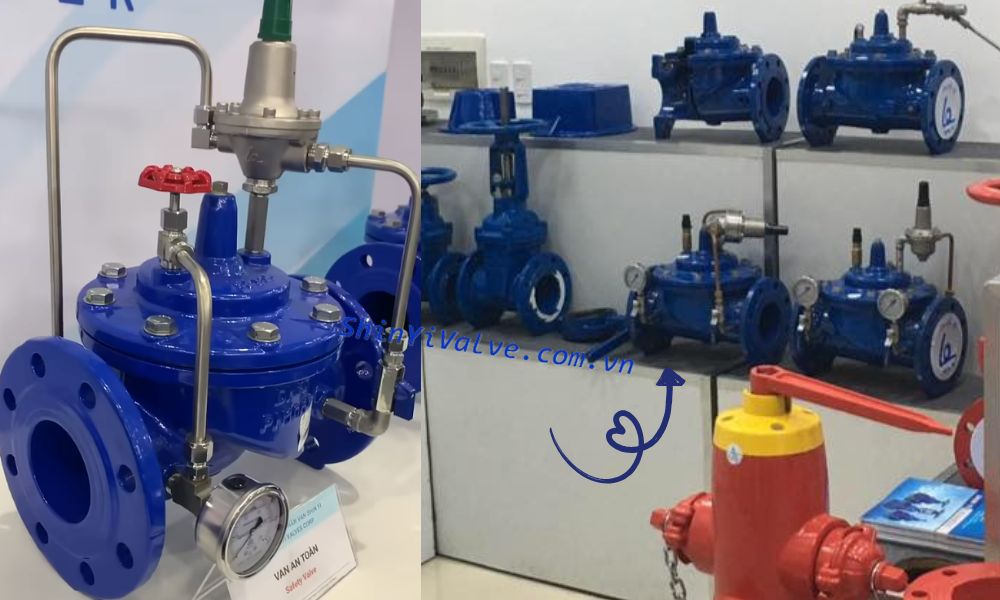

Van Shinyi H500 DN65 là dòng van an toàn Shinyi được thiết kế để xử lý các sự cố đường ống xuất phát từ việc thiếu thiết bị xả áp chuyên dụng, đặc biệt hiệu quả cho nhiều hệ thống DN65 dùng trong cấp thoát nước, PCCC hay công nghiệp cần kiểm soát áp suất dòng chảy bên trong mạng lưới

1. Van Shinyi H500 DN65 là gì

Van Shinyi H500 DN65 là 1 trong các loại van nước thuộc dòng van xả áp thủy lực chuyên dụng, được thiết kế để tự động xả áp khi áp suất hệ thống DN65 vượt ngưỡng cài đặt.

• Là thiết bị không thể thiếu trong các hệ thống yêu cầu kiểm soát áp suất ổn định, đặc biệt trong cấp nước và PCCC.
• Shinyi H500 DN65 hoạt động theo nguyên lý điều khiển bằng pilot.
  • Khi áp suất trong đường ống vượt mức cho phép, van sẽ mở ngay lập tức để xả bớt áp lực ra ngoài, đưa hệ thống về trạng thái an toàn.
  • Khi áp suất giảm xuống mức cài đặt, van tự động đóng lại.
• Với kích cỡ DN65, van chủ yếu được dùng trong các công trình đường ống quy mô nhỏ, thường lắp cùng các dòng van khác, chẳng hạn như van cổng DN65

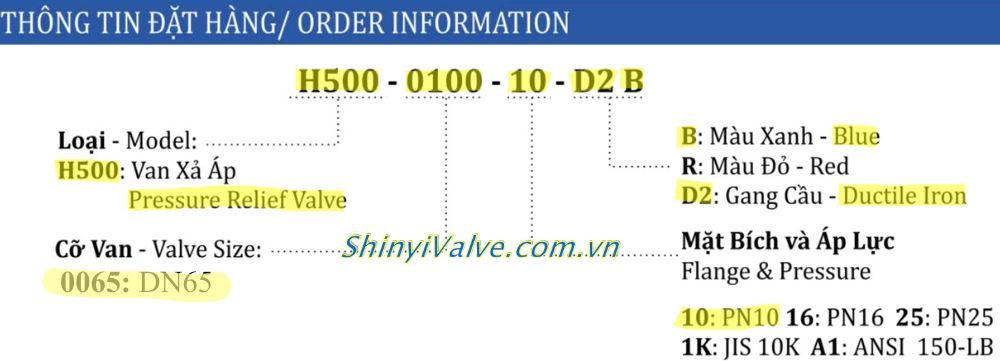

2. Ký hiệu van an toàn H500-0065

Hiểu đúng ký hiệu van Shinyi H500 DN65 là bước quan trọng giúp người mua đặt hàng chính xác và tránh nhầm lẫn kỹ thuật. Mã H500-0065 của Shinyi không phải là dãy số ngẫu nhiên mà thể hiện đầy đủ thông tin cấu hình van.

• H500: Dòng van xả áp (Pressure Relief Valve)
• 0065: Kích thước danh nghĩa DN65
• 10/16/25: Áp lực làm việc tương ứng PN10, PN16, PN25 ← xem thêm: Ký hiệu PN là gì
  • Ngoài ra còn có van với áp suất tuân theo tiêu chuẩn mặt bích JIS 10K, có ký hiệu 1K
  • Đối với van có ký hiệu A1, dòng van này áp dụng chuẩn ANSI 150LB (Tìm hiểu áp suất 150LB là gì để biết về đặc điểm chuẩn áp lực này)
• D2: Vật liệu thân gang cầu bền bỉ, chống va đập tốt ← tham khảo: Gang cầu là gì
• B/R: Màu sơn (xanh hoặc đỏ)

Khách hàng cần kiểm tra kỹ từng thành phần trong mã H500-0065 trước khi đặt hàng, tránh đặt sai mã van Shinyi H500 DN65 không phù hợp tiêu chuẩn mặt bích hoặc áp lực làm việc, gây chậm tiến độ và phát sinh chi phí thay thế.

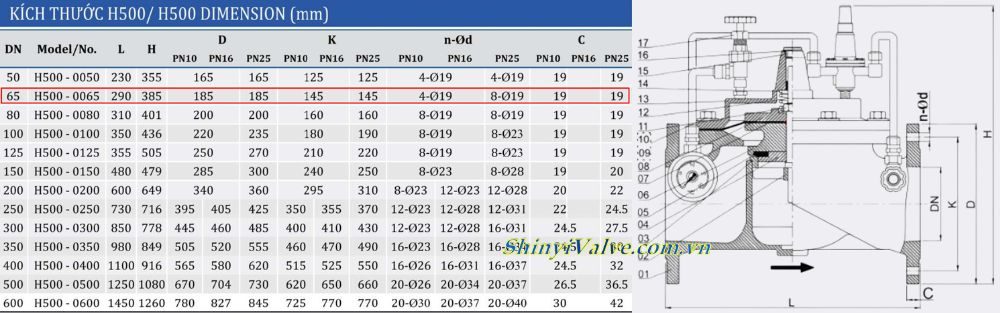

3. Van Shinyi H500 DN65 có kích thước thế nào

Kích thước là yếu tố quyết định khả năng lắp đặt và vận hành ổn định của van trong hệ thống. Với dòng Shinyi H500 DN65, nhà sản xuất đã chuẩn hóa theo các tiêu chuẩn quốc tế, đảm bảo tương thích với đa số hệ thống hiện nay.

• Chiều dài (L): 290 mm
• Chiều cao (H): 385 mm
• Đường kính mặt bích (D): 185mm
• Đường kính vòng bulong (K): 145mm
• Số lỗ bulong: từ 4 đến 8 lỗ tùy tiêu chuẩn
• Đường kính lỗ bulong (Ød): Ø19

Từ kinh nghiệm thi công, chúng tôi nhấn mạnh rằng người dùng cần đối chiếu kích thước thực tế của van Shinyi H500 DN65 với không gian lắp đặt. Van an toàn thường đi kèm hệ thống ống pilot và đồng hồ áp, nên cần đảm bảo đủ khoảng trống để vận hành và bảo trì.

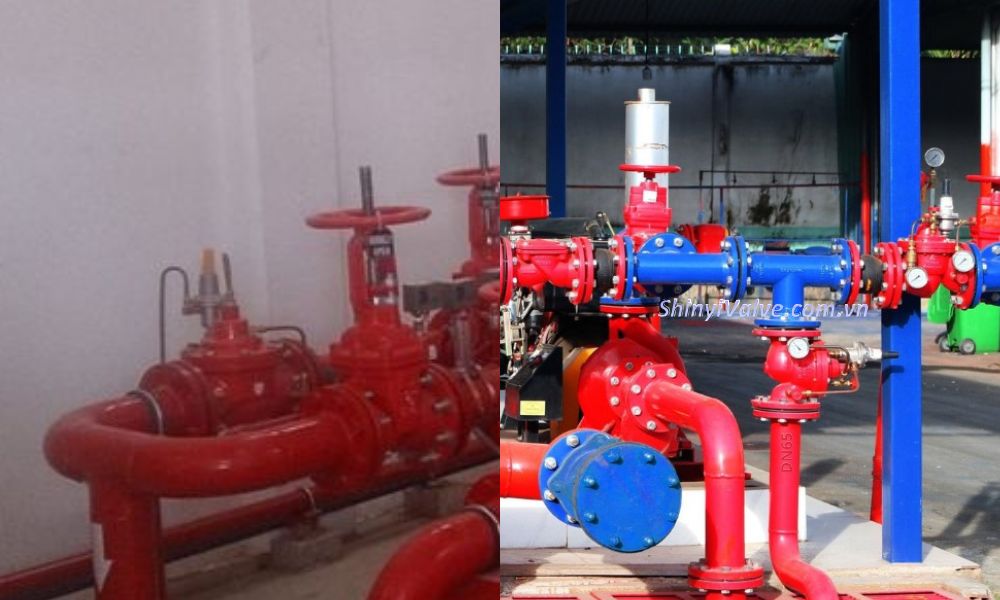

4. Ứng dụng của van Shinyi H500-0065

Van Shinyi H500 DN65 được sử dụng rộng rãi trong nhiều hệ thống ống nước DN65 khác nhau, đặc biệt là những công trình yêu cầu kiểm soát áp suất liên tục và chính xác. Dưới đây là một số lĩnh vực điển hình

• Hệ thống cấp nước đô thị và tòa nhà
• Công trình phòng cháy chữa cháy
• Mạng lưới đường ống bơm tăng áp
• Nhà máy công nghiệp và xử lý nước
