H500-0080

Van Shinyi H500 DN80 là lựa chọn phổ biến cho các hệ thống yêu cầu kiểm soát áp suất an toàn và chính xác. Cùng tìm hiểu chi tiết thông số, tiêu chuẩn sản xuất và khả năng lắp đặt của thiết bị van đến từ nhãn hiệu van Shinyi ngay trong bài viết dưới đây

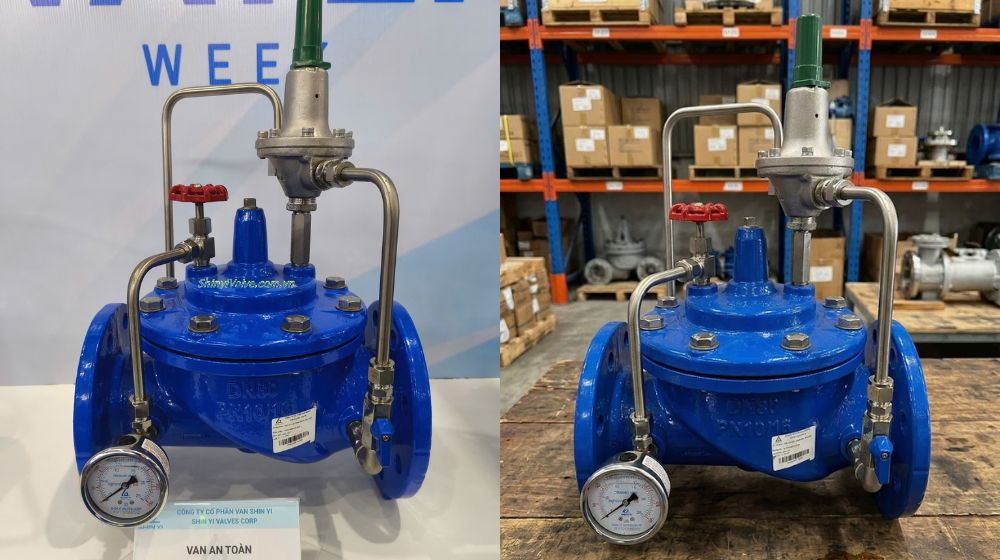

1. Tổng quan về van Shinyi H500 DN80

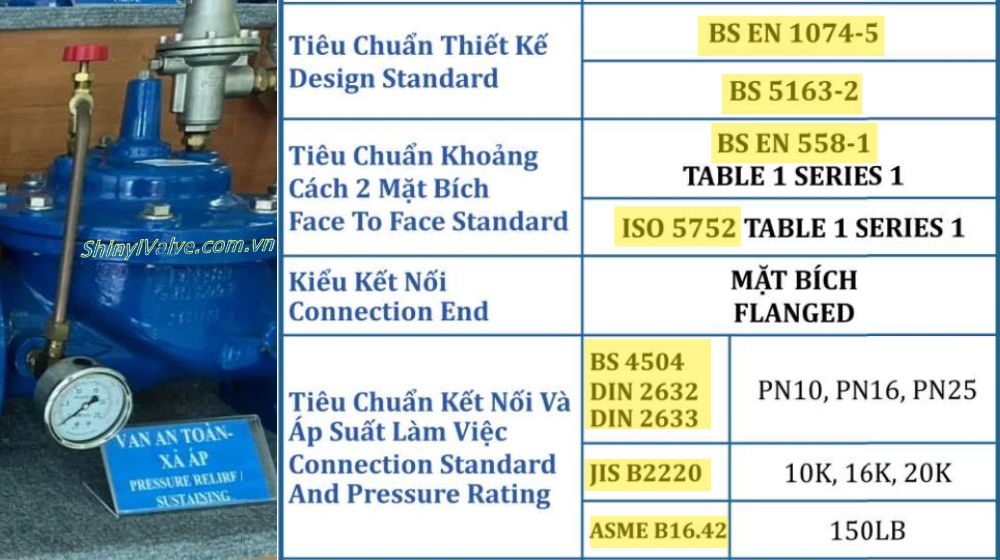

2. Shinyi H500-0080 được sản xuất theo tiêu chuẩn nào

Van Shinyi H500 DN80 được sản xuất theo nhiều tiêu chuẩn quốc tế khác nhau nhằm đảm bảo khả năng lắp đặt linh hoạt, độ bền cơ học cao và phù hợp với nhiều hệ thống. Các tiêu chuẩn này bao gồm:

• Tiêu chuẩn thiết kế (Design Standard)
  • BS EN 1074-5
  • BS 5163-2
• Tiêu chuẩn khoảng cách 2 mặt bích:
  • BS EN 558-1 – Table 1 Series 1
  • ISO 5752 – Table 1 Series 1
• Tiêu chuẩn kết nối và áp suất làm việc
  • BS 4504 /DIN 2632 / DIN 2633: PN10 / PN16 / PN25
  • JIS B2220: 10K / 16K / 20K
  • ASME B16.42: 150LB

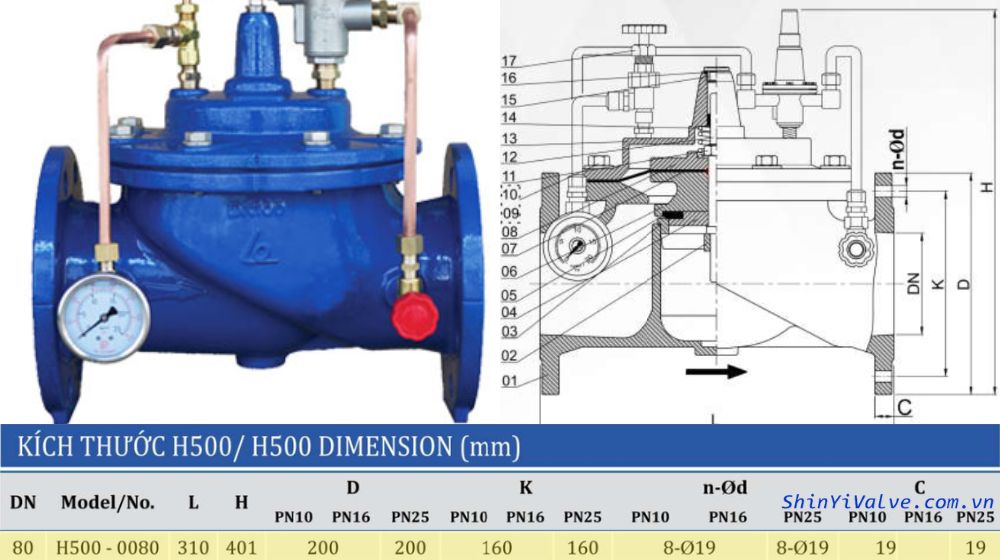

3. Chi tiết kích thước của van Shinyi H500 DN80

Kích thước kỹ thuật là yếu tố quan trọng quyết định khả năng lắp đặt và độ tương thích của van trong hệ thống đường ống. Đối với van Shinyi H500 DN80 (Model H500-0080), chi tiết về kích thước được nhà sản xuất chú thích trong catalogue như sau:

• Kích thước: DN80
• Model/No.: Shinyi H500-0080
• Chiều dài L: 310mm
• Chiều cao H: 401mm
• Đường kính ngoài mặt bích (D): 200mm
• Đường kính vòng lỗ bulong (K): 160mm
• Số lỗ & đường kính lỗ (n-Ød): 8-Ø19
• Chiều dày mặt bích (C): 19mm

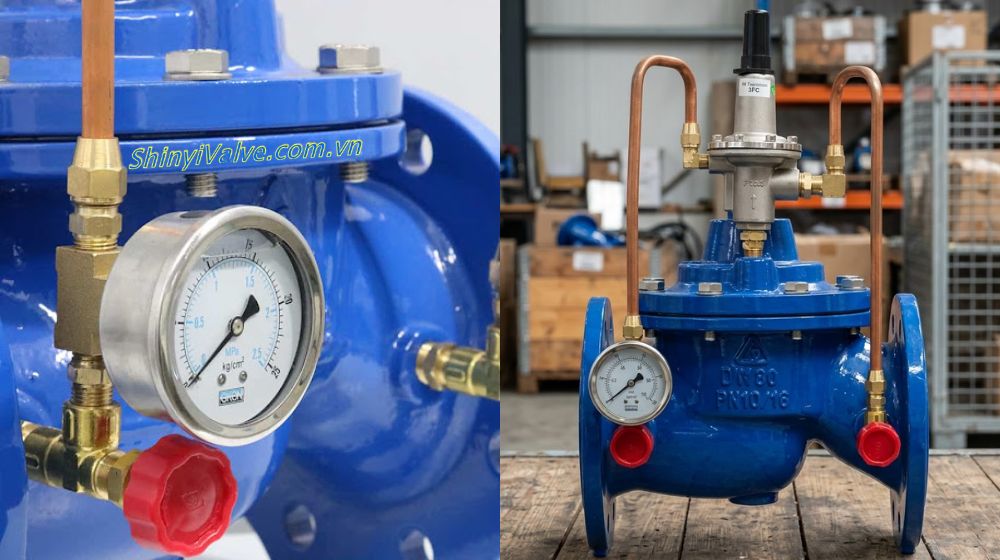

4. Đồng hồ trên thân Shinyi H500-0080 có tác dụng gì

Đồng hồ áp suất được lắp trực tiếp trên thân van Shinyi H500-0080 có vai trò quan trọng trong việc theo dõi và kiểm soát áp lực hệ thống ngay tại vị trí lắp đặt van. Cụ thể dùng để:

• Hiển thị áp suất thực tế trong đường ống tại thời điểm vận hành
• Hỗ trợ cài đặt áp suất xả chính xác khi điều chỉnh pilot
• Giúp kiểm tra nhanh tình trạng hoạt động của van (đang đóng, đang xả hay ổn định)
• Phát hiện sớm sự cố quá áp hoặc dao động áp suất bất thường
• Thuận tiện cho bảo trì, kiểm định hệ thống,…

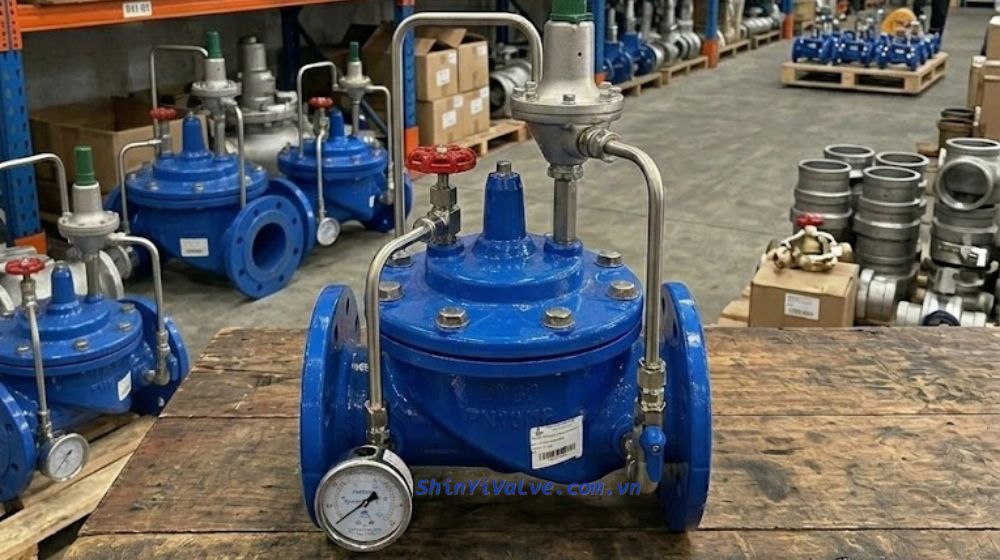

5. Kho Shinyi H500 DN80

Tại đại lý van Shinyi chúng tôi, Shinyi H500-0080 luôn sẵn kho cả miền Nam và miền Bắc, đáp ứng nhanh cho mọi công trình. Chúng tôi hỗ trợ và cam kết:

• Van Shinyi H500 DN80 giá tốt, cạnh tranh trực tiếp
• Hàng mới 100%, đầy đủ chứng từ
• Nhận tư vấn kỹ thuật miễn phí 24/7

Liên hệ ngay để được báo giá nhanh và hỗ trợ kỹ thuật chi tiết
