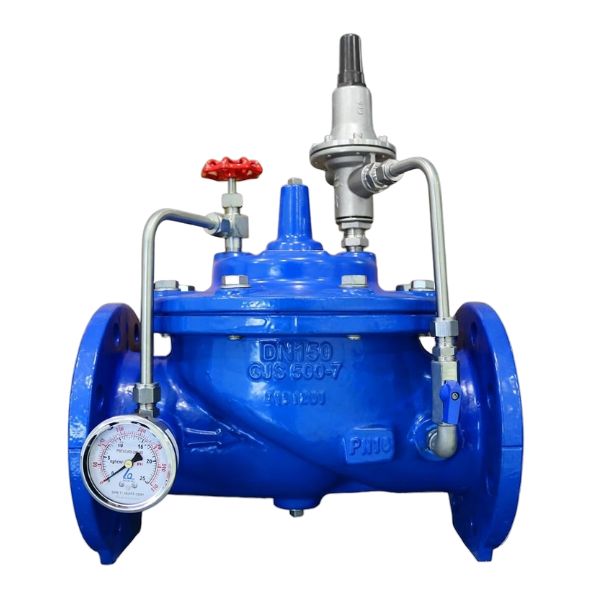

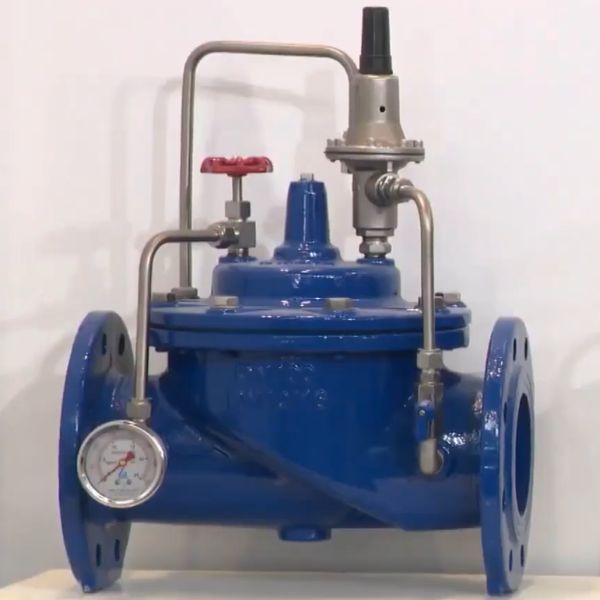

H500-0150

Van Shinyi H500 DN150 thuộc các loại van nước được thiết kế để đóng vai trò bảo vệ đường ống DN150, với tính năng tự động giải phóng áp suất dư thừa để ngăn chặn các thảm họa nổ đường ống hoặc hư hỏng thiết bị đầu cuối. Dưới đây là thông tin cần thiết dành cho khách hàng về dòng van an toàn Shinyi này

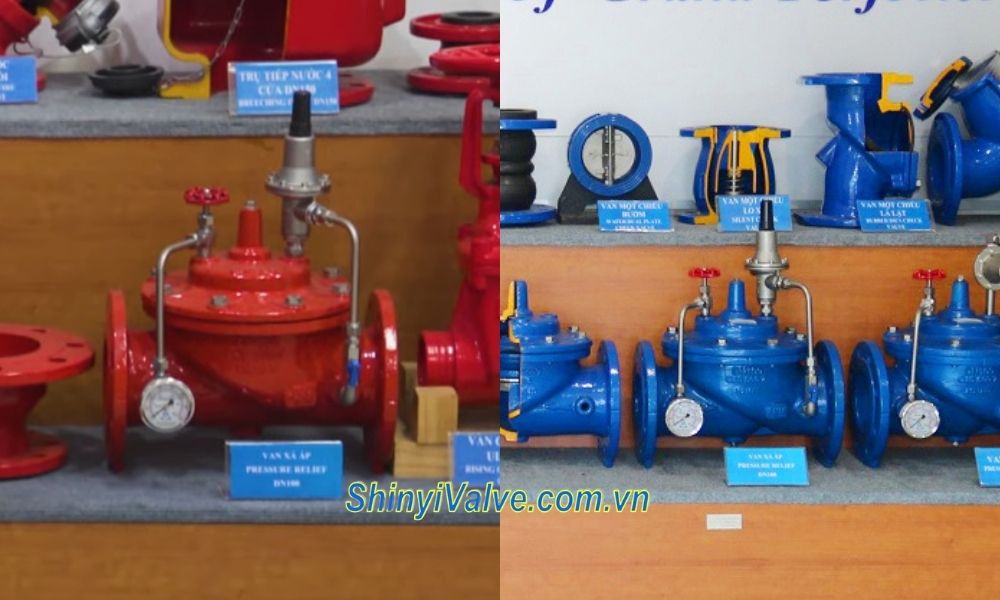

1. Tổng quan về van Shinyi H500 DN150

Việc lựa chọn một thiết bị bảo vệ như Shinyi H500 DN150 đòi hỏi sự thấu hiểu sâu sắc về cấu tạo và nguyên lý vận hành thủy lực.

• Đây là một hệ thống điều khiển tự động tinh vi, sử dụng chính áp lực dòng nước để đóng mở, giúp duy trì áp suất đầu vào ở mức an toàn đã thiết lập sẵn
• Khi áp suất trong đường ống vượt quá ngưỡng cài đặt trên pilot, van lập tức mở ra để xả bớt lưu lượng ra ngoài.
• Thiết kế của van Shinyi H500 DN150 tập trung vào sự bền bỉ với thân van bằng gang cầu, giúp chịu được va đập thủy lực mạnh ← Khám phá gang cầu là gì để biết về ưu điểm của loại vật liệu này
• Với kích thước danh nghĩa DN150, van chuyên được dùng để lắp đặt cho các tuyến ống dẫn nước lưu lượng lớn

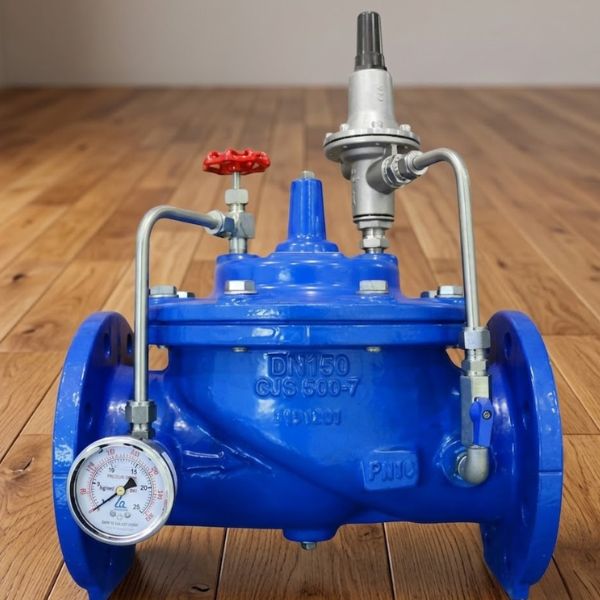

2. Van Shinyi H500 DN150 có ký hiệu gì

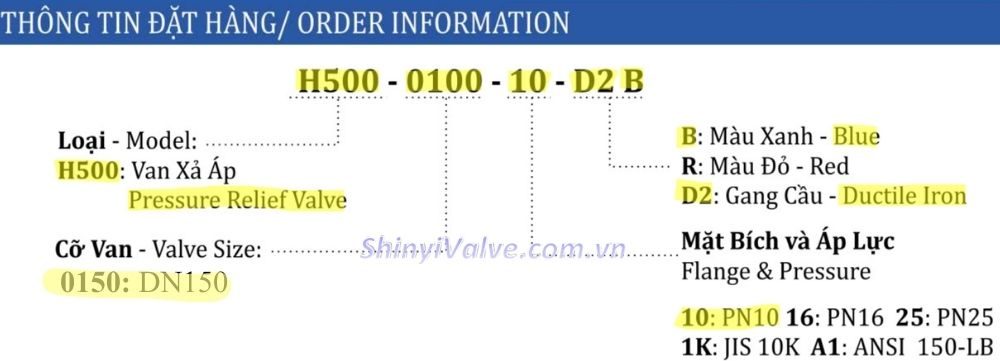

Hiểu rõ mã ký hiệu van Shinyi H500 DN150 là bước đầu tiên để tránh những sai lầm trong khâu đặt hàng và lắp đặt. Ký hiệu H500-0150 chứa đựng các thông tin kỹ thuật của thiết bị, từ kích cỡ, vật liệu cho đến tiêu chuẩn kết nối, giúp kỹ sư đối chiếu chính xác với bản vẽ thiết kế mà không gây ra bất kỳ sự nhầm lẫn nào.

• H500: Model định danh dòng van xả áp (pressure relief valve)
• 0150: Kích cỡ định danh DN150 (tương đương ống phi 168mm).
• Các ký hiệu về cấp áp lực và tiêu chuẩn mặt bích
  • 10/16/25: Tương ứng PN10, PN16 hoặc PN25 (để biết thêm về các loại cấp áp lực PN khác, bạn đọc có thể xem bài: Ký hiệu PN là gì)
  • 1K: Áp dụng cho van đáp ứng tiêu chuẩn mặt bích JIS 10K
  • A1: Dành cho van chuẩn ANSI 150LB (xem thêm: 150LB là gì)
• D2: Ký hiệu dòng thân van gang cầu (ductile iron) – bền bỉ, chịu lực tốt hơn gang xám ← Tham khảo từ bài viết: Gang là kim loại gì
• B/R: Màu sắc sơn epoxy (Blue – xanh cho nước sạch, Red – đỏ cho PCCC).

Chúng tôi khuyên người dùng luôn kiểm tra mã này trên tem nhãn dán lên thân van Shinyi H500 DN150, tránh mua nhầm van có cấp áp suất không phù hợp, dẫn đến thảm họa rò rỉ và nổ mặt bích ngay khi vận hành thử nghiệm.

3. Kích thước van Shinyi H500 DN150

Thông số hình học là yếu tố quyết định đến khả năng thi công và tính đồng bộ của van Shinyi H500 DN150 đối với công trình. Với van cỡ lớn như van H500-0150, các kỹ sư cần đặc biệt lưu ý đến chiều dài lắp đặt (L) và chiều cao (H) để bố trí không gian bảo trì, đảm bảo cụm pilot và đồng hồ đo áp suất không bị va chạm với các đường ống lân cận.

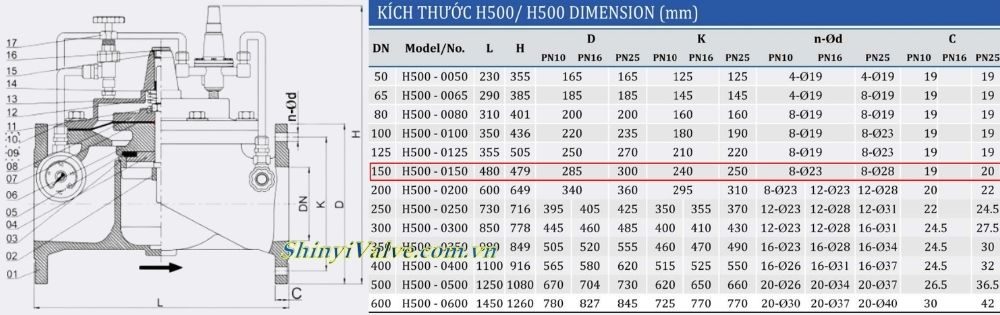

• Chiều dài L = 480mm
• Chiều cao H = 479mm
• Đường kính mặt bích D dao động từ 285mm ~ 300mm
• Khoảng cách tối đa giữa hai bulong K từ 240mm ~ 250mm
• Số bulong n = 8
• Đường kính bulong Ød từ Ø23 ~ Ø28
• Độ dày mặt bích C từ 19mm ~ 20mm

4. Van Shinyi H500-0150 được ứng dụng thế nào

Lĩnh vực áp dụng van Shinyi H500 DN150 không giới hạn trong các tòa nhà cao tầng mà còn lan rộng ra các mạng lưới cấp nước đô thị và hệ thống phòng cháy chữa cháy (PCCC) cỡ lớn.

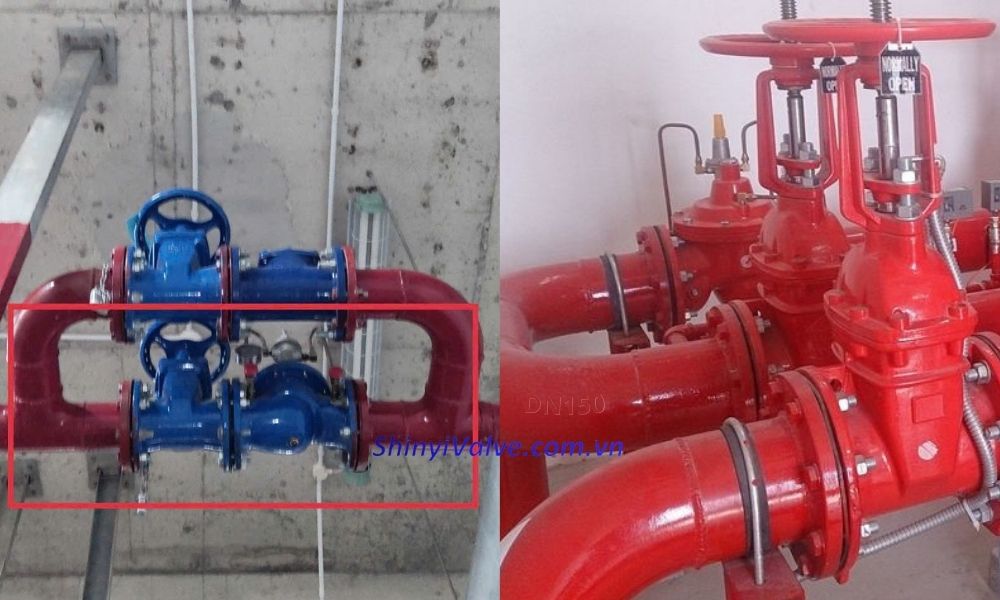

• Dòng van này được lắp đặt trên một đường nhánh nối từ đường ống chính về bể chứa hoặc đường hồi đối với công trình lưu lượng lớn dùng cho khu công nghiệp, nhà máy sản xuất
• Thường đi kèm với một số dòng van khác (như van cổng DN150) ở tuyến ống chính đối với mạng lưới quy mô nhỏ hơn dùng cho dân dụng và công trình PCCC ở khu dân cư, khách sạn,…
