RVCX DN125

Van cổng Shinyi RVCX DN125 đóng vai trò điều khiển việc đóng mở dòng chảy dành cho những tuyến ống chôn ngầm có kích cỡ trung bình như DN125. Dòng van cổng Shinyi này mang mã đặt hàng Shinyi RVCX-0125, sản xuất từ gang cầu phủ epoxy chống ăn mòn, kết nối mặt bích tiêu chuẩn quốc tế.

1. Tổng quan van cổng Shinyi RVCX DN125

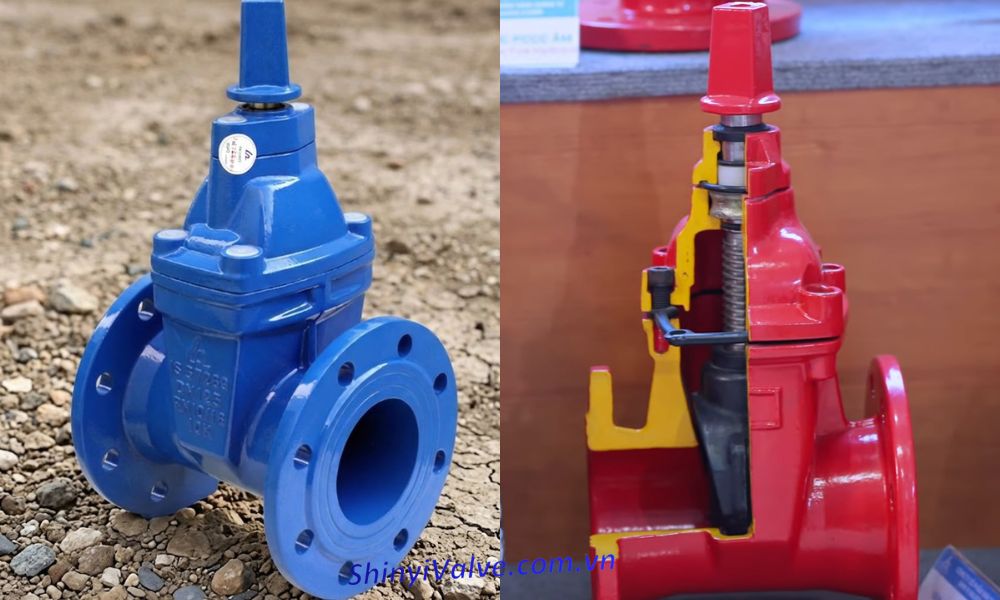

Van cổng Shinyi RVCX DN125 thuộc nhóm van cổng nắp chụp Shinyi, được dùng cho tuyến ống DN125 được lắp đặt dưới lòng đất hoặc ở những vị trí chất hẹp

• Cấu tạo chính của loại van nước này gồm thân gang, cánh van bọc cao su kín khít, trục ty inox và lớp sơn epoxy chống ăn mòn đạt tiêu chuẩn nước sạch.
• Nhờ thiết kế ty chìm, chiều cao vận hành của van ổn định trong suốt quá trình đóng mở.
• Thiết kế dòng van cổng DN125 này tránh va chạm cơ học, hạn chế bụi bẩn xâm nhập và đảm bảo tuổi thọ vận hành dài hạn.
• Nhờ những yếu tố trên, van vận hành ổn định trong môi trường nước sạch, nước sinh hoạt và hệ thống cấp nước đô thị.

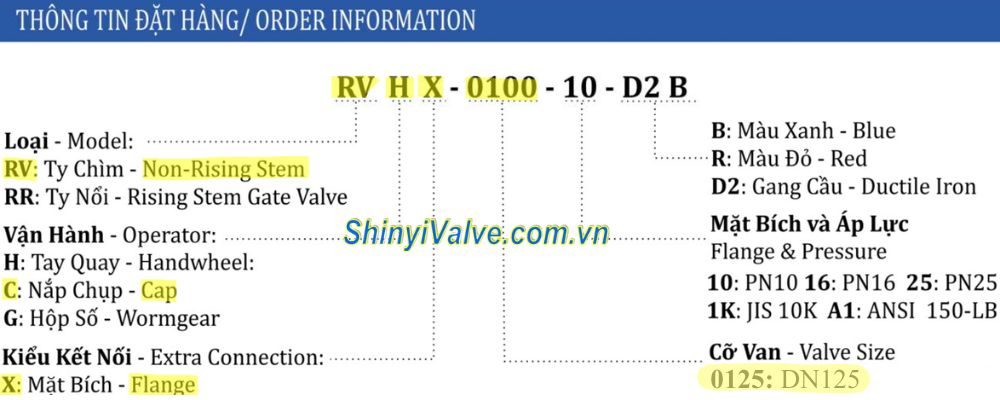

2. Giải mã ký hiệu Shinyi RVCX-0125

Đối với các kỹ sư thiết kế hoặc bộ phận mua hàng, việc đọc đúng mã van cổng Shinyi RVCX DN125 giúp lựa chọn thiết bị chính xác ngay từ đầu. Mã Shinyi RVCX-0125 chứa đầy đủ thông tin về cấu tạo và tiêu chuẩn sản xuất van.

• RV: Chỉ dòng van cổng ty chìm (non-rising stem gate valve).
• C: Biểu thị kiểu vận hành nắp chụp (Cap). Van được đóng mở bằng chìa khóa hoặc trụ vận hành chuyên dụng.
• X: Chỉ kiểu kết nối mặt bích (flange). Đây là phương pháp kết nối chắc chắn, phù hợp với hệ thống đường ống lớn.
• 0125: Kích thước danh nghĩa DN125.
• 10/16/25: Là ký hiệu PN chỉ áp lực làm việc tương ứng PN10, PN16 hoặc PN25. Ngoài ra còn có 2 ký hiệu khác về áp lực
  • 1K: Đối với van sản xuất theo tiêu chuẩn mặt bích JIS 10K
  • A1: Dùng cho van tuân theo chuẩn ANSI 150LB
• D2: Chính là ký hiệu về vật liệu gang cầu
• B hoặc R: Màu sơn epoxy (xanh hoặc đỏ)

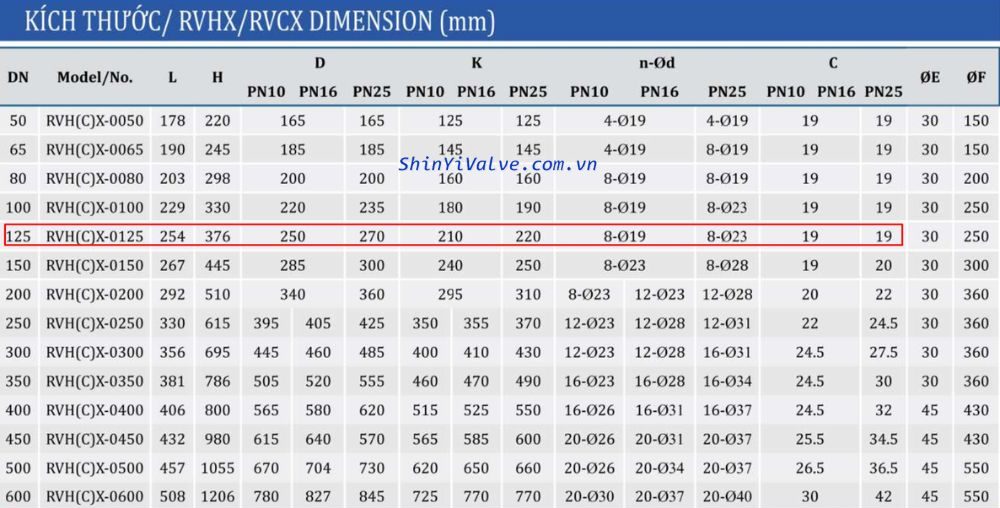

3. Van Shinyi RVCX-0125 có kích thước thế nào

Thông số kích thước van cổng Shinyi RVCX DN125 đóng vai trò quan trọng trong quá trình thiết kế và lắp đặt. Nếu kỹ sư không kiểm tra kỹ bản vẽ kích thước, việc thi công gặp nhiều trở ngại như sai khoảng cách mặt bích hoặc không đủ không gian lắp đặt. Với van cổng Shinyi RVCX DN125, các thông số cơ bản bao gồm

• Chiều dài thân van (L): khoảng 254 mm
• Chiều cao tổng thể (H): khoảng 376 mm
• Đường kính mặt bích (D): Từ 250mm ~ 270mm
• Đường kính vòng bulong (K): 210mm ~ 220mm
• Số lỗ bulong: 8 lỗ
• Đường kính lỗ bulong: Ø19 ~ Ø23

Những thông số này của van cổng Shinyi RVCX DN125 được thiết kế theo tiêu chuẩn quốc tế, đảm bảo tương thích với nhiều dự án lắp đặt khác nhau

4. Ứng dụng của van cổng Shinyi RVCX DN125

Một trong những lý do khiến van cổng Shinyi RVCX DN125 được sử dụng rộng rãi là khả năng thích nghi với nhiều loại hệ thống khác nhau.Thiết kế ty chìm và nắp chụp giúp van hoạt động ổn định trong môi trường lắp đặt ngầm. Dưới đây là một số lĩnh vực phổ biến

• Được lắp đặt trên các tuyến ống chính trong hệ thống cấp nước chôn ngầm quy mô vừa và nhỏ dùng cho khu dân cư
• Xuất hiện trong các trạm bơm PCCC lưu lượng lớn hoặc tuyến cấp nước chữa cháy lắp dưới đất.
• Áp dụng cho nhà máy, khu công nghiệp và trạm xử lý nước cỡ lớn

5. Địa chỉ mua van cổng Shinyi RVCX DN125

Khách hàng khi có nhu cầu sở hữu van cổng Shinyi RVCX DN125 có thể liên hệ với các đại lý uy tín trên toàn quốc, chẳng hạn như đại lý van Shinyi chúng tôi

• Với kho hàng đặt tại Hà Nội và thành phố Hồ Chí Minh, luôn sẵn kho số lượng lớn van cổng Shinyi RVCX DN125
• Cung cấp đầy đủ CO, CQ, giúp người mua đảm bảo nguồn gốc sản phẩm và nhận được đầy đủ tài liệu kỹ thuật.
• Có tư vấn kỹ thuật chuyên sâu, đồng hành cùng kỹ sư và nhà thầu trong suốt quá trình triển khai hệ thống.
• Hỗ trợ vận chuyển và giao hàng nhanh trên toàn quốc
