RVCX DN150

Dòng van cổng Shinyi RVCX DN150 không chỉ là một loại van nước ngăn dòng chảy, mà là giải pháp kỹ thuật tối ưu để loại bỏ những rủi ro về rò rỉ và khó khăn trong vận hành, tại những vị trí hạn chế về không gian đối với mạng lưới đường ống kích cỡ DN150.

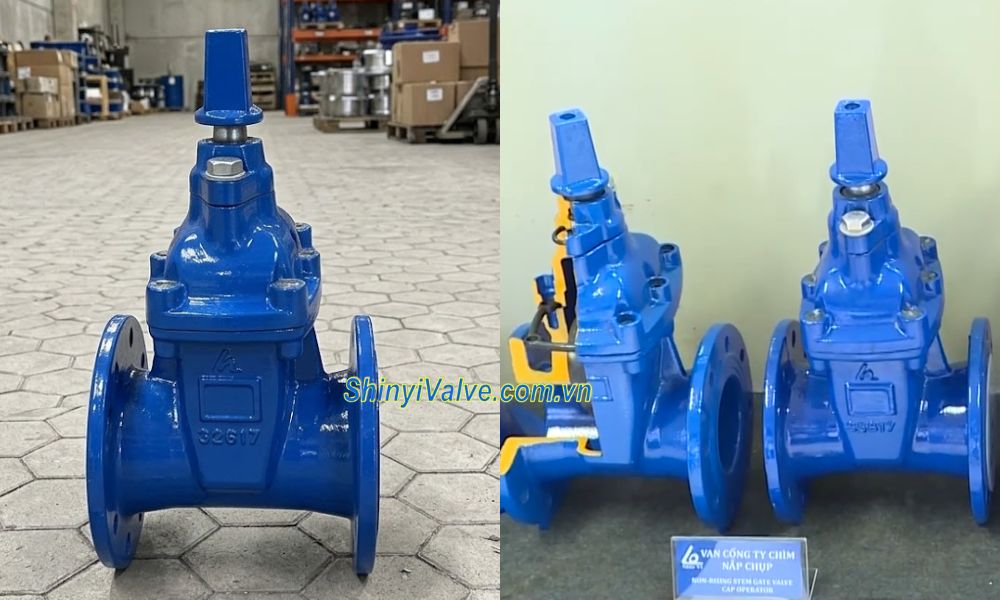

1. Đôi nét về van cổng Shinyi RVCX DN150

Van cổng Shinyi RVCX DN150 thuộc dòng van cổng nắp chụp Shinyi chuyên dụng cho các hệ thống đường ống có kích thước lớn.

• Với đường kính danh định DN150 (tương đương phi 168mm), loại van cổng Shinyi này đảm bảo lưu lượng dòng chảy lớn, đồng thời cung cấp khả năng đóng ngắt linh hoạt.
• Cấu tạo thân gang cầu phủ epoxy toàn phần mang lại độ bền cơ học và khả năng chống ăn mòn tốt.
• Thiết kế ty chìm nắp chụp giúp van cổng Shinyi RVCX DN150 cực kỳ gọn gàng,
  • Giải phóng không gian điều khiển phía trên van
  • Cho phép vận hành van dễ dàng thông qua nắp chụp vuông đặc trưng

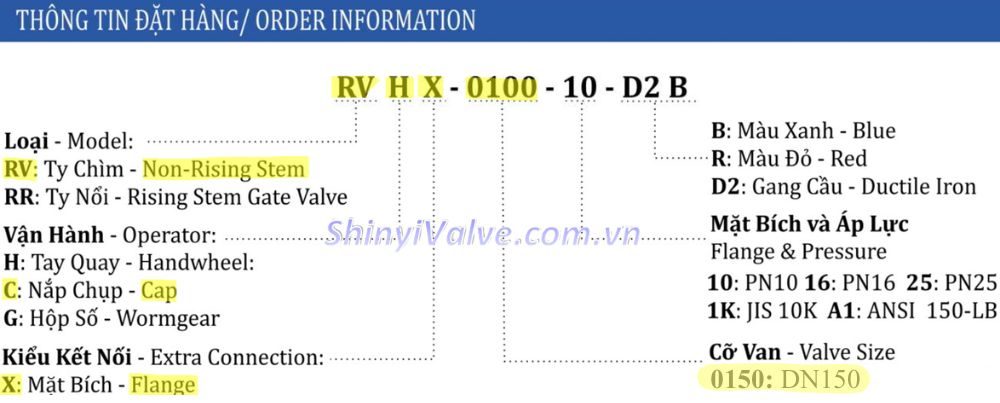

2. Van Shinyi RVCX-0150 có ký hiệu gì

Hiểu rõ mã van ty chìm Shinyi RVCX-0150 là yêu cầu bắt buộc đối với bất kỳ kỹ sư thiết kế hay bộ phận thu mua nào để đảm bảo tính đồng bộ của hệ thống. Mỗi ký tự trong mã định danh này đại diện cho một đặc tính kỹ thuật cốt lõi, từ vật liệu chế tạo đến tiêu chuẩn kết nối mặt bích.

• RV: Xác định loại van cổng ty chìm (non-rising stem).
• C: Chỉ định cơ chế vận hành bằng nắp chụp (cap).
• X: Kiểu kết nối hai đầu mặt bích (flange)
• 0150: Ký hiệu về kích cỡ định danh của loại van cổng DN150.
• Đối với áp suất van, có 3 loại ký hiệu sau:
  • PN: Với 10, 16, 25 đối với cấp áp lực PN10, PN16, PN25
  • Tiêu chuẩn JIS: Với 1K ứng với van theo tiêu chuẩn mặt bích JIS 10K
  • Chuẩn ANSI: Với ký hiệu A1 dành cho van có cấp áp lực danh định là 150LB
• D2: Vật liệu thân van bằng gang cầu (ductile Iron).
• B/R: Mã màu sơn, trong đó B (Blue) là màu xanh và R (Red) là màu đỏ.

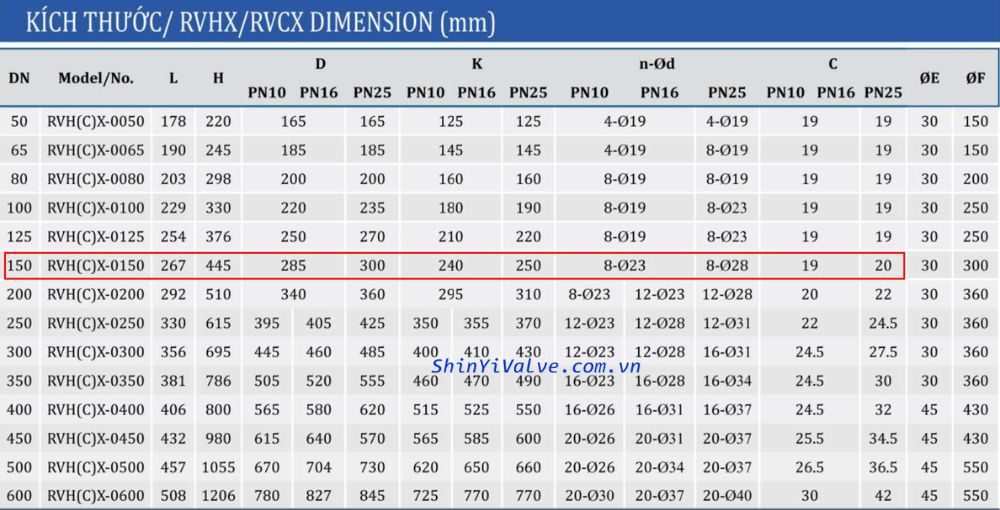

3. Thông số về kích thước van gang Shinyi RVCX-0150

Thông số kích thước hình học của van cổng Shinyi RVCX DN150 quyết định sự thành bại của khâu lắp ráp đường ống. Đối với kích cỡ DN150, sai số về chiều dài thân van hoặc khoảng cách tâm lỗ bích đều dẫn đến việc cưỡng bức mối nối, tạo ra các điểm yếu gây rò rỉ dưới áp lực cao. Dưới đây là các thông số kỹ thuật định lượng của van cổng Shinyi RVCX DN150 mà người thi công cần tuân thủ khi thiết kế và thi công

• Chiều dài thân van (L): 267 mm.
• Chiều cao tổng thể (H): 445 mm.
• Đường kính mặt bích (D): Dao động từ 285mm đến 300mm
• Đường kính vòng bulong (K): Từ 240mm ~ 250mm
• Thông số lỗ bulong (n-Ød): 8 lỗ với đường kính Ø23 ~ Ø28
• Độ dày mặt bích (C): 19mm ~ 20mm.

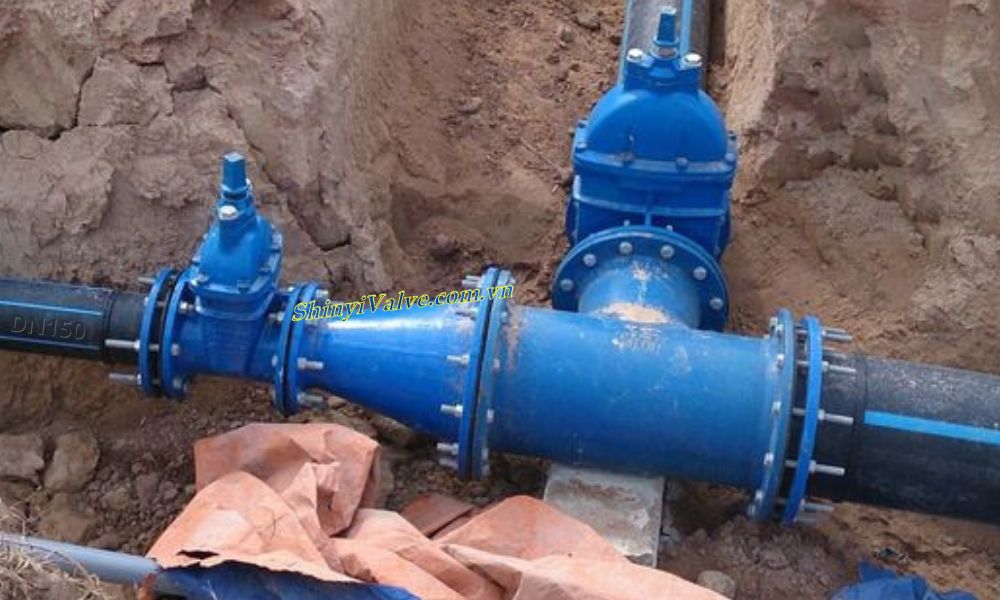

4. Van cổng Shinyi RVCX DN150 được dùng thế nào

Trong thực tế thi công, van cổng Shinyi RVCX DN150 thường được dùng cho các dự án hạ tầng nước sạch hoặc phòng cháy chữa cháy đô thị cần chôn ngầm đường ống, nhờ thiết kế để chịu đựng các tác động từ môi trường đất ẩm, đồng thời duy trì khả năng vận hành trơn tru. Có 2 cách sử dụng chính

• Lắp đặt chôn ngầm trực tiếp: Kết hợp với bộ trục nối dài và nắp hộp van, cho phép nhân viên vận hành thực hiện đóng mở từ trên mặt đường, không cần tiếp cận trực tiếp thân van dưới lòng đất.
• Lắp đặt trong hố van hẹp: Với thiết kế không có vô lăng (tay quay), van cổng Shinyi RVCX DN150 giúp tiết kiệm diện tích tối đa, cho phép lắp đặt nhiều thiết bị song song trong một không gian hạn chế.

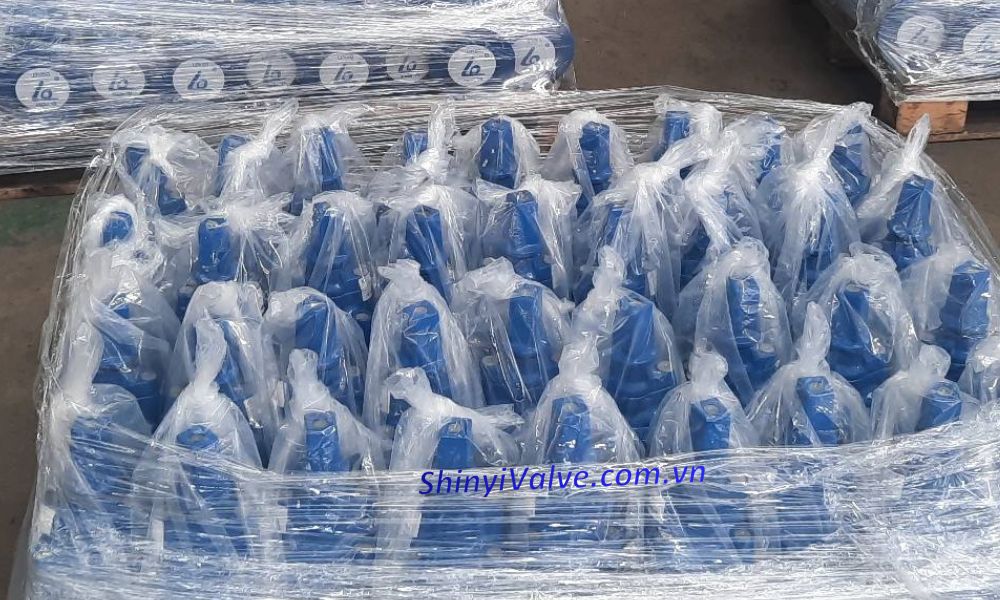

5. Đại lý phân phối van cổng Shinyi RVCX DN150

Tìm đúng nguồn hàng van cổng Shinyi RVCX DN150 chính hãng là bước quan trọng để cung cấp vật tư chất lượng cho dự án. Khách hàng nên liên hệ với kênh phân phối uy tín như đại lý van Shinyi chúng tôi

• Với kho hàng tại phía Bắc và phía Nam, sẵn kho số lượng lớn van Shinyi RVCX-0150, có thể đáp ứng tiến độ gấp của dự án.
• Đi kèm giấy chứng nhận chất lượng (CQ) và kết quả thử nghiệm áp lực từ nhà máy.
• Cam kết bảo hành 12 tháng và hỗ trợ tư vấn lắp đặt van tại địa điểm thi công
