SCVX DN125

Van Shinyi SCVX DN125 được ra đời nhằm ngăn ảnh hưởng của dòng chảy ngược tác động lên thiết bị khác như van cổng DN125, máy bơm cùng kích cỡ,… nhờ thiết kế lò xo thông minh, giúp triệt tiêu tiếng ồn và bảo vệ hệ thống vận hành êm ái, bền bỉ theo thời gian.

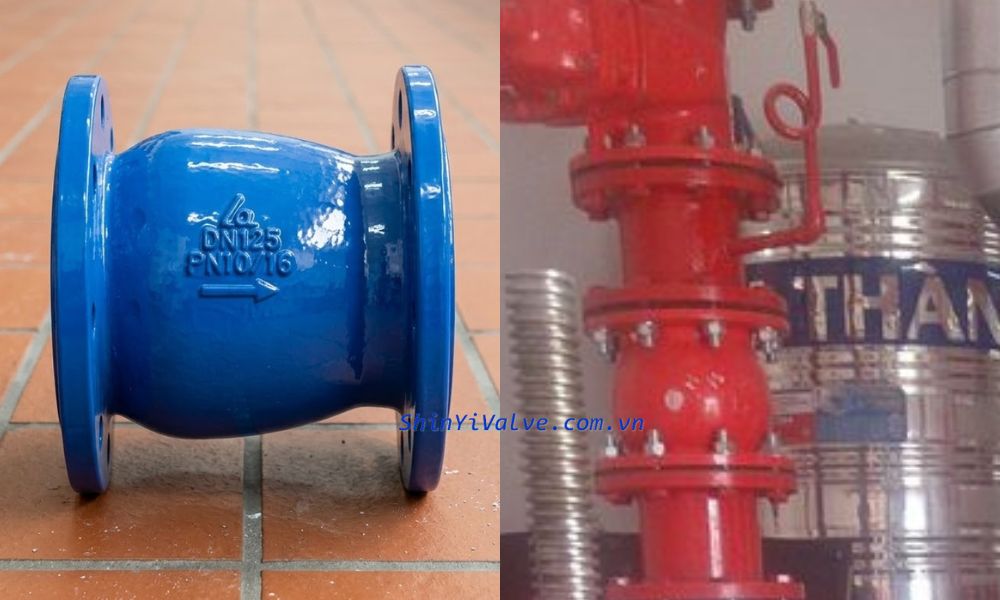

1. Thế nào là van Shinyi SCVX DN125

Van Shinyi SCVX DN125 là loại van 1 chiều Shinyi có khả năng ngăn dòng chảy ngược dựa trên cơ chế lực đàn hồi lò xo cực kỳ nhạy bén.

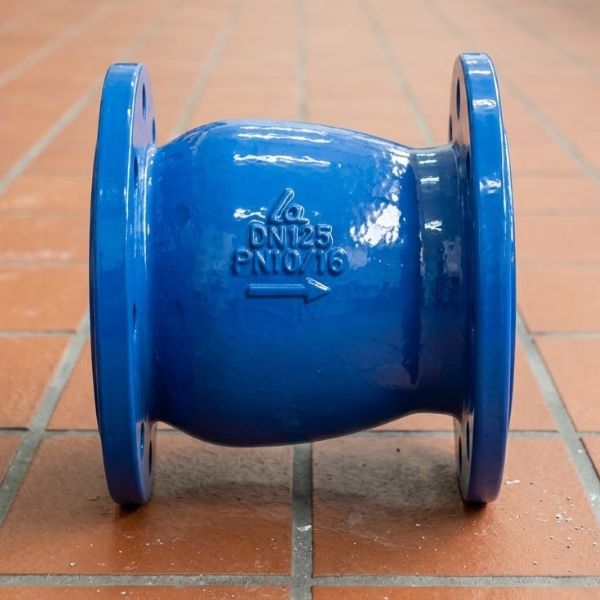

• Điểm khác biệt nằm ở thiết kế thân van dạng hình bầu, giúp lưu chất đi qua mượt mà và giảm thiểu sự sụt giảm áp suất.

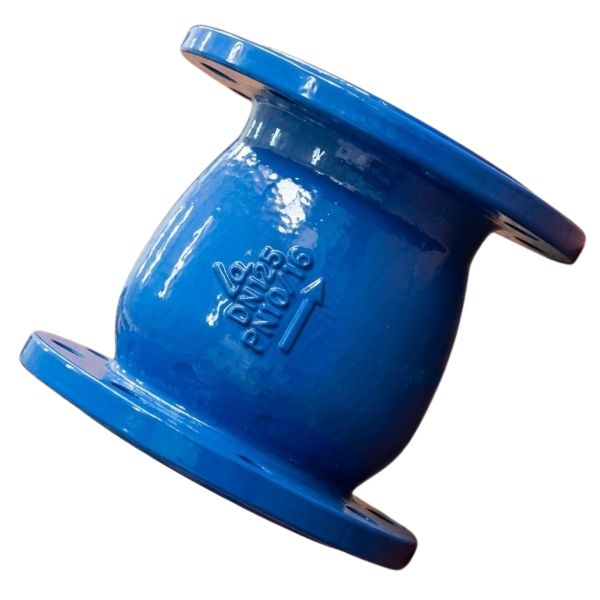

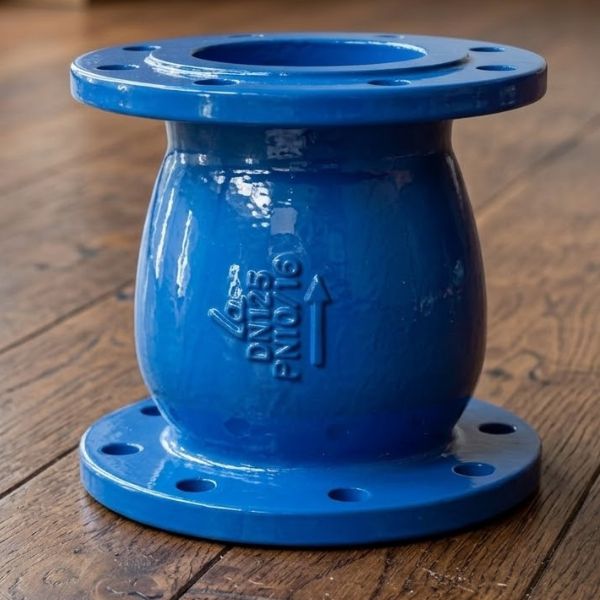

• Thân van đúc dày dặn với chữ DN125 và thông số áp suất PN10/16 đúc nổi sắc nét
• Thân gang cầu đảm bảo khả năng chịu tải vượt trội so với các dòng gang xám rẻ tiền. ← Tham khảo gang là kim loại gì để biết thêm ưu điểm của gang cầu
• Có mũi tên hướng dòng chảy để chỉ dẫn rõ ràng, giúp kỹ sư thi công lắp đặt chính xác hướng vận hành
• Lớp sơn epoxy tĩnh điện, ngăn chặn sự ăn mòn từ độ ẩm và hóa chất trong môi trường công nghiệp.

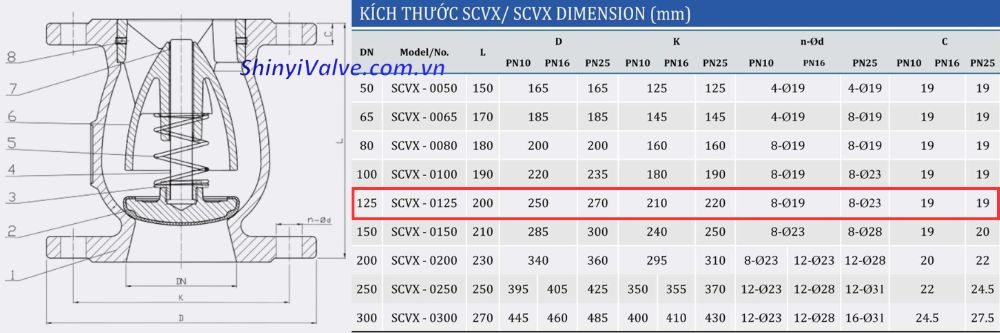

2. Thông số về kích thước van gang SCVX-0125

Việc nắm vững thông số kích thước van Shinyi SCVX DN125 không chỉ giúp thiết kế bản vẽ chuẩn xác mà còn đảm bảo khâu lắp đặt diễn ra nhanh chóng, không sai lệch. Model SCVX-0125 sở hữu các chỉ số tiêu chuẩn quốc tế, giúp bạn dễ dàng thay thế hoặc lắp mới vào bất kỳ hệ thống nào hiện nay.

• Chiều dài van L = 200mm, giúp van có đủ không gian để đĩa van và lò xo hoạt động tối ưu
• Đường kính mặt bích D từ 250m ~ 270mm, đảm bảo sự chắc chắn khi kết nối với ống qua mặt bích tiêu chuẩn.
• Đường kính vòng bulong K từ 210mm ~ 220mm
• Số lỗ bu lông là 8 lỗ, phân bổ lực ép đồng đều lên vòng đệm
• Đường kính bulong từ 19mm ~ 23mm

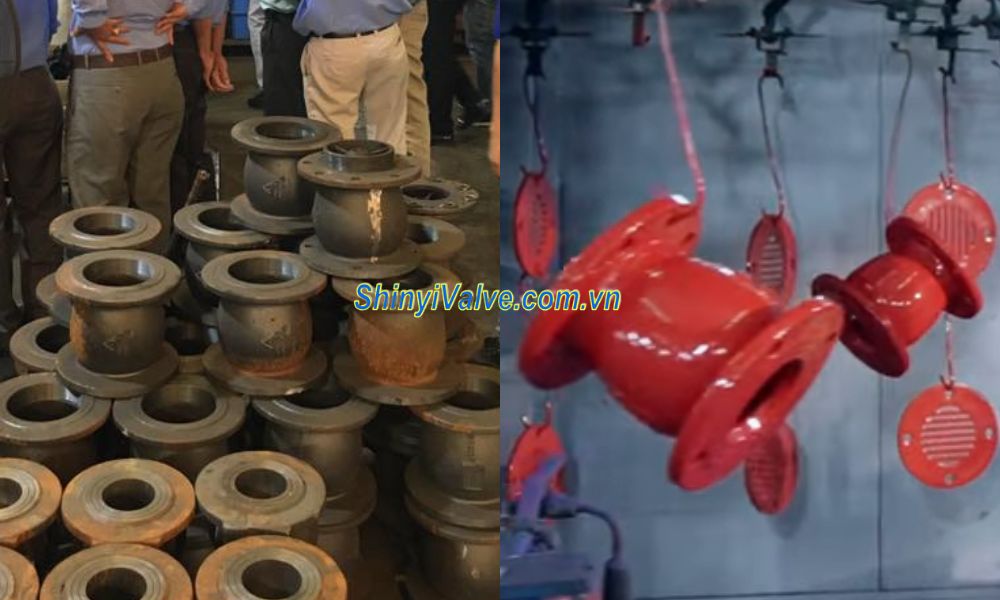

3. Nhà máy sản xuất van Shinyi SCVX DN125

Chất lượng của một chiếc van Shinyi SCVX DN125 bắt đầu từ quy trình luyện kim và kết thúc tại dây chuyền sơn tĩnh điện hiện đại. Tại nhà máy Shin Yi, mỗi chiếc SCVX-0125 là kết quả của một quy trình kiểm soát chất lượng khép kín và nghiêm ngặt, giúp khách hàng yên tâm hơn về tính đồng nhất của vật liệu và độ bền cơ học của thiết bị

• Thân van được đúc từ gang cầu chất lượng cao, được trải qua quy trình đúc tiên tiến của nhà máy
• Van Shinyi SCVX DN125 được treo trên hệ thống băng tải tự động, đi qua buồng sơn epoxy tĩnh điện cả mặt trong lẫn mặt ngoài.
• Van trước khi xuất xưởng đều phải trải qua công đoạn kiểm tra áp suất vỏ và áp suất đế, đảm bảo không bị rò rỉ khi van ở trạng thái đóng.

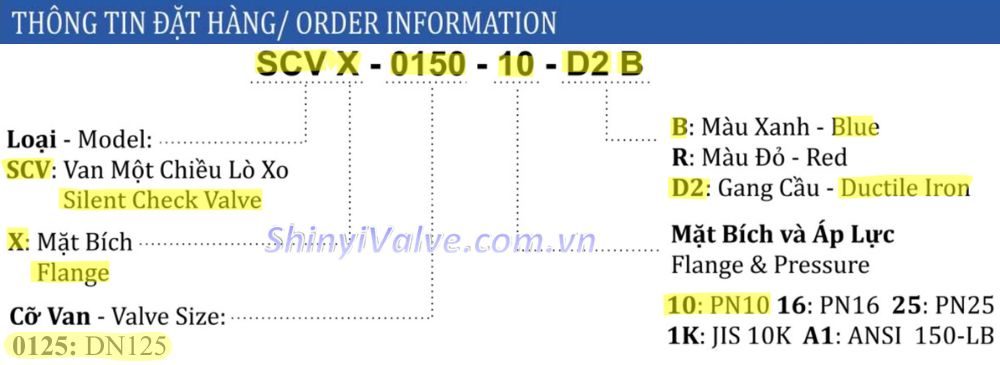

4. Lưu ý về ký hiệu khi mua van SCVX-0125

Thị trường van Shinyi SCVX DN125 rất đa dạng, vì vậy việc nắm rõ quy tắc mã đặt hàng là điều quan trọng đối với người làm kỹ thuật và thu mua. Chúng tôi khuyên khách hàng luôn đối chiếu mã van Shinyi SCVX DN125 với yêu cầu thực tế của hệ thống về áp lực và môi trường sử dụng.

Ví dụ như với mã đặt hàng SCVX-0150-10-D2B

• SCV: Viết tắt của dòng van 1 chiều lò xo Shinyi (silent check valve)
• X: Ký hiệu kết nối dạng mặt bích (Flange).
• 0125: Kích thước danh định DN125 (dùng cho ống phi 141mm).
• 10/16/25: Áp suất làm việc PN10, PN16 hoặc PN25 ← Tìm hiểu ký hiệu PN là gì
  • 1K: Ký hiệu áp dụng cho van theo tiêu chuẩn mặt bích JIS 10K
  • A1: Áp dụng cho van chuẩn ANSI 150LB ← tham khảo thêm bài viết về cấp áp suất 150LB là gì
• D2: Vật liệu gang cầu. Đây là lựa chọn bắt buộc cho các hệ thống áp lực cao.
• B/R: Màu sơn xanh (blue) cho nước cấp hoặc đỏ (red) cho hệ thống PCCC.
