SCVX DN80

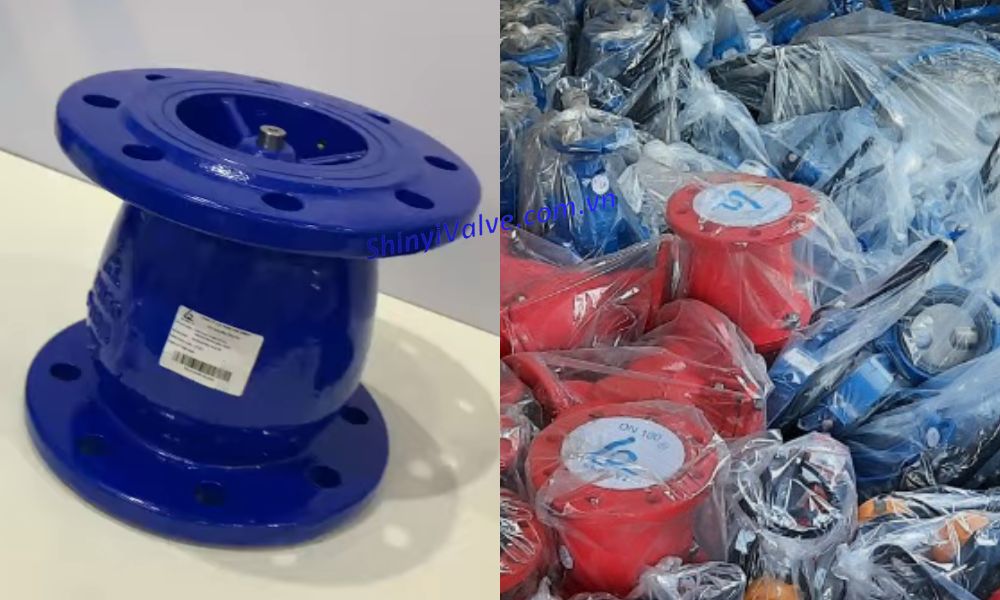

Van Shinyi SCVX DN80 là một trong các loại van nước được nhiều kỹ sư ưu tiên lựa chọn dành cho hệ thống đường ống công nghiệp DN80 cần bảo vệ máy bơm, ổn định dòng chảy và duy trì tuổi thọ thiết bị, với thiết kế theo tiêu chuẩn quốc tế, thân gang cầu chắc chắn, kết nối mặt bích ổn định và khả năng giảm va đập thủy lực hiệu quả.

1. Van Shinyi SCVX DN80 là gì

Trước khi lựa chọn van 1 chiều Shinyi cho hệ thống, người dùng cần hiểu rõ nguyên lý hoạt động và thiết kế của từng dòng van. Đây là yếu tố quyết định hiệu quả vận hành lâu dài của hệ thống đường ống.

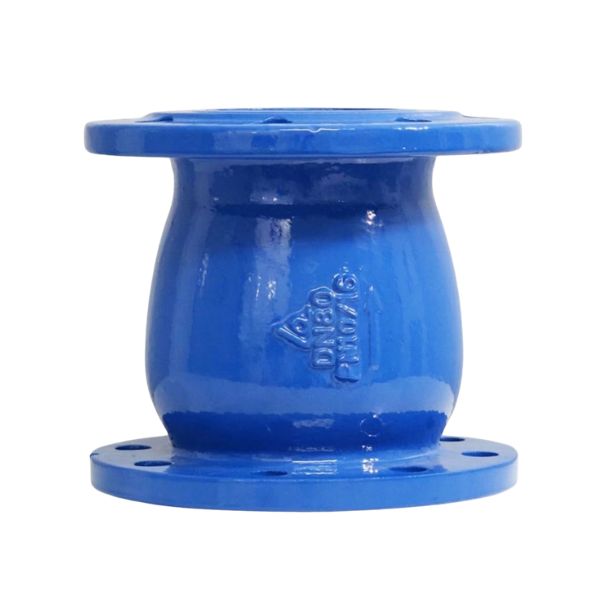

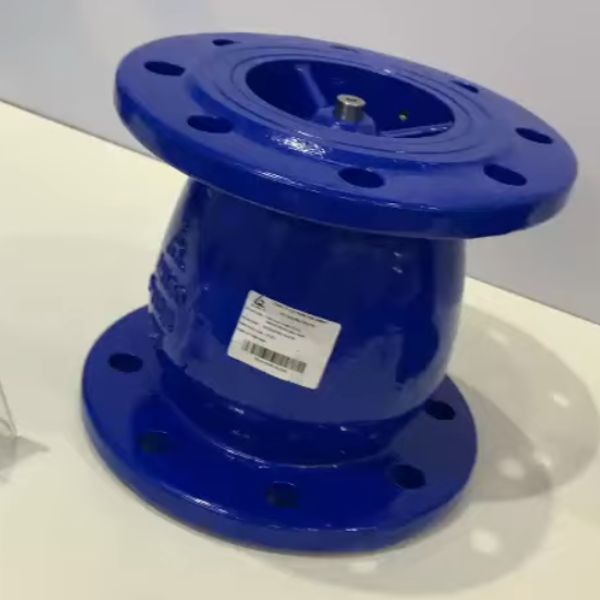

• Shinyi SCVX DN80 là dòng van 1 chiều lò xo Shinyi được thiết kế chuyên dụng để ngăn dòng chảy ngược và bảo vệ thiết bị trong hệ thống cấp nước, PCCC và công nghiệp.
• Sử dụng cơ cấu lò xo đàn hồi để đóng mở đĩa van.
  • Khi dòng lưu chất đi đúng chiều, áp lực dòng chảy đẩy đĩa van mở ra và cho phép lưu chất đi qua.
  • Khi dòng chảy giảm hoặc dừng, lực đàn hồi của lò xo ngay lập tức đưa đĩa van trở về vị trí đóng, chặn hoàn toàn dòng chảy ngược.
• Đối với kích thước danh nghĩa DN80, van phù hợp với nhiều hệ thống đường ống lưu lượng từ nhỏ đến trung bình

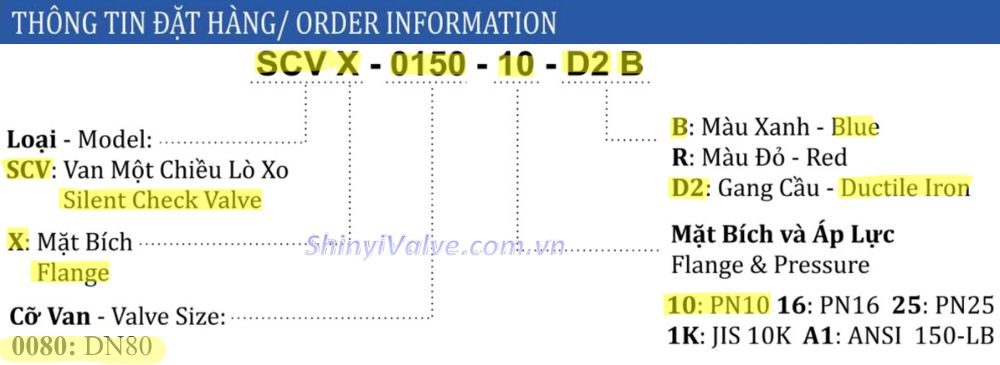

2. Giải mã ký hiệu van gang SCVX-0080

Đối với kỹ sư thiết kế và người mua vật tư, hiểu rõ ký hiệu van Shinyi SCVX DN80 là bước quan trọng giúp đặt hàng chính xác. Model SCVX-0080 của Shinyi được mã hóa theo cấu trúc tiêu chuẩn của hãng như sau:

• SCV (Silent Check Valve): Đây là ký hiệu cho van một chiều lò xo. Loại van này đóng nhanh, vận hành êm và giảm va đập tốt
• X (Flange): Thể hiện kiểu kết nối mặt bích, phù hợp với các hệ thống đường ống công nghiệp tiêu chuẩn.
• 0080: Tương ứng với các loại van 1 chiều DN80
• 10: Chỉ cấp áp suất làm việc là PN10 (tìm hiểu ký hiệu PN là gì)
  • Ngoài ra còn có ký hiệu 16/25 chỉ cấp áp lực PN16/PN25
  • Đối với van theo chuẩn ANSI 150LB, được ký hiệu A1 (tham khảo bài viết: 150LB là gì)
  • Với van Shinyi SCVX DN80 theo tiêu chuẩn mặt bích JIS 10K, van có ký hiệu là 1K
• D2: Là gang cầu – loại vật liệu có độ bền cơ học cao, chịu áp lực tốt và chống nứt vỡ hiệu quả. ← Xem thêm: Gang cầu là gì
• B/R: Màu sơn epoxy xanh/đỏ

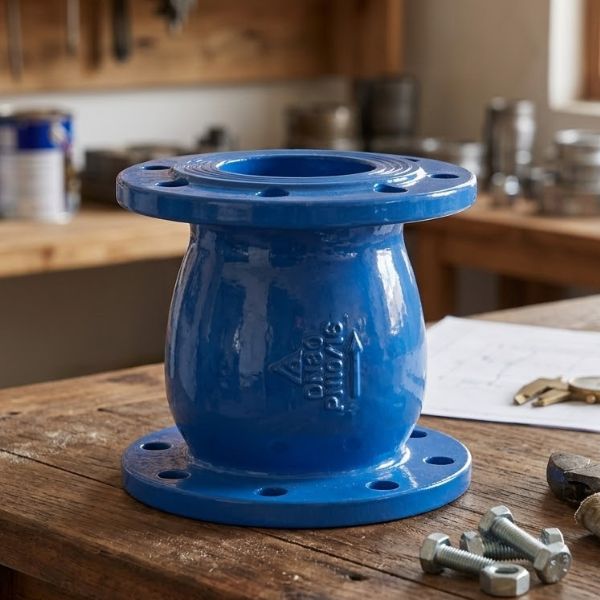

3. Chi tiết kích thước van 1 chiều SCVX-0080

Trong thiết kế hệ thống đường ống, kích thước van Shinyi SCVX DN80 là yếu tố cần kiểm tra trước khi lắp đặt, bởi sai lệch kích thước dẫn đến việc không lắp được van hoặc gây biến dạng mặt bích khi siết bulong. Dòng van Shinyi SCVX DN80 có các thông số chính sau đây

• Chiều dài van (L): 180 mm
• Đường kính mặt bích (D): 200 mm
• Khoảng cách tối đa giữa hai lỗ bulong (K): 160 mm
• Số lỗ bulong (n): 8 lỗ
• Đường kính bulong (Ød): Ø19
• Độ dày mặt bích (C): 19mm

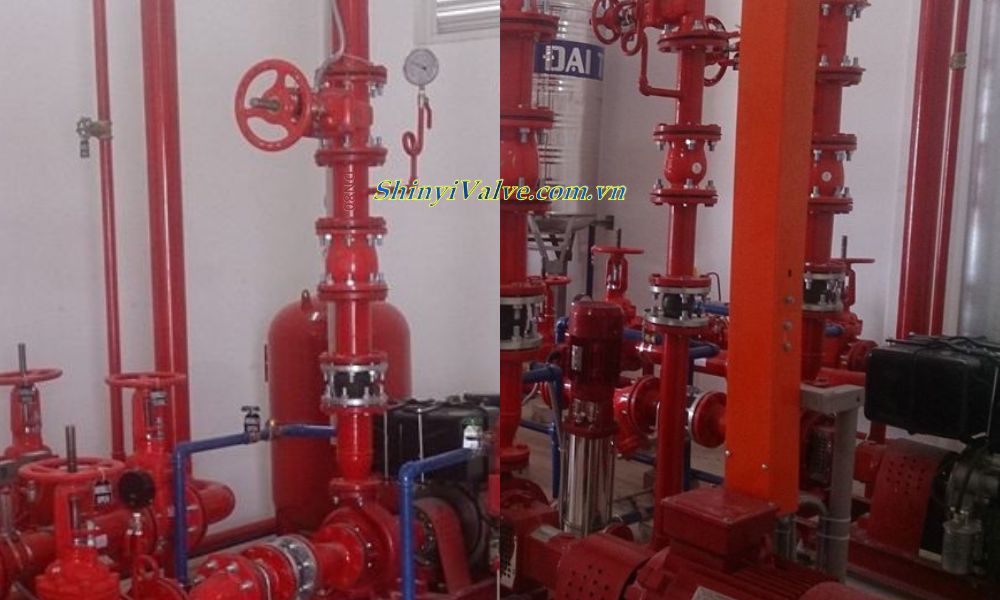

4. Ứng dụng van Shinyi SCVX DN80

Khi lựa chọn van một chiều cho hệ thống DN80, điều quan trọng không chỉ là kích thước mà còn là môi trường và đặc điểm vận hành của hệ thống. Van Shinyi SCVX DN80 được thiết kế để hoạt động ổn định trong nhiều hệ thống áp lực trung bình và cao. Trong thực tế thi công, dòng van Shinyi SCVX DN80 thường được sử dụng trong:

• Tuyến ống nhánh ở hệ thống cấp nước đô thị
• Lắp sau máy bơm ở mạng lưới phòng cháy chữa cháy
• Dùng cho đoạn ống phân phối ở hệ thống làm mát và điều hòa HVAC
