GRHX DN300

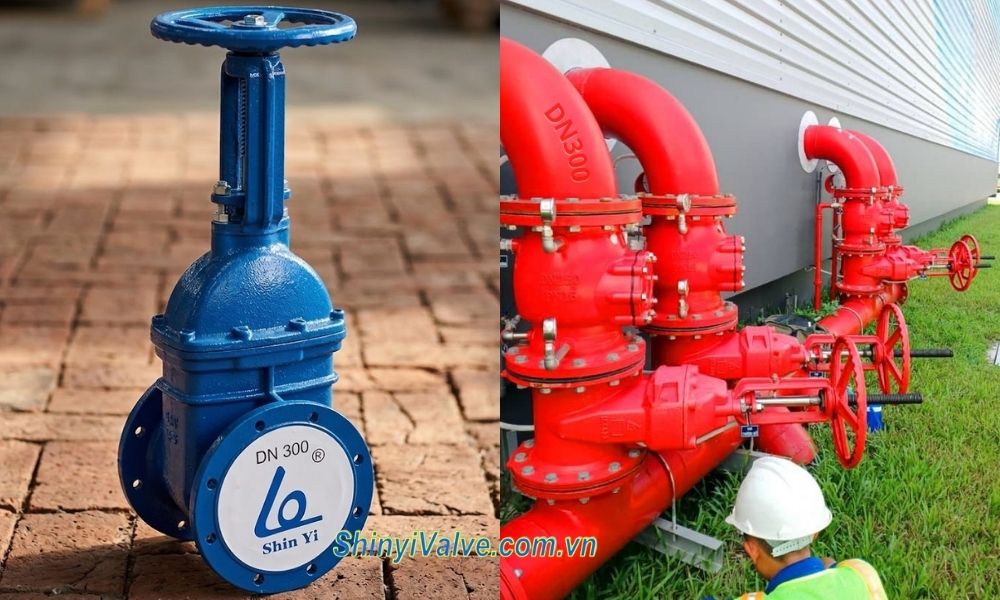

Van cổng Shinyi GRHX DN300 là lựa chọn van nước phù hợp đối với công trình cần kiểm soát trạng thái đóng mở dòng chảy, đảm bảo an toàn và tính bền vững trong lĩnh vực hạ tầng nước và phòng cháy chữa cháy. Dưới đây là một số thông tin bổ ích dành cho khách hàng về dòng van cổng Shinyi này

1. Tổng quan về van cổng Shinyi GRHX DN300

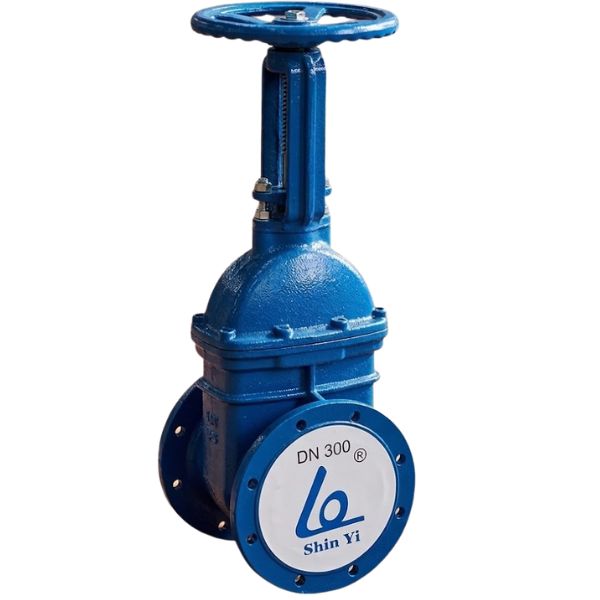

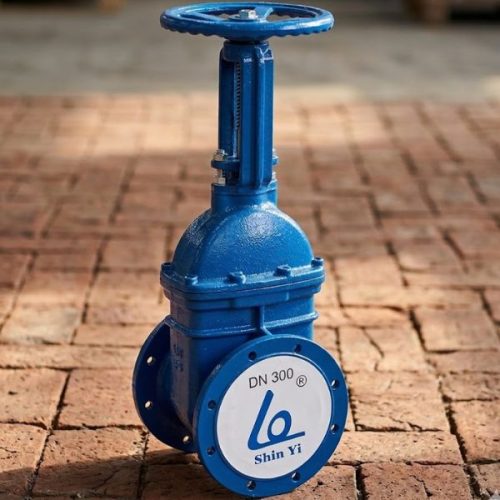

Van cổng Shinyi GRHX DN300 đại diện cho sự kết hợp giữa công nghệ đúc gang cầu tiên tiến và tiêu chuẩn thiết kế quốc tế khắt khe.

• Có biểu tượng Shin Yi trên thân van, chính là lời cam kết về chất lượng đạt chuẩn ISO và khả năng vận hành bền bỉ qua nhiều thập kỷ.
• Với kích cỡ DN300 (tương đương đường kính ống 315mm), thiết bị này đóng vai trò then chốt trên các trục đường ống chính.
• Thiết kế ty nổi giúp kỹ sư vận hành nhận diện ngay lập tức trạng thái đóng hoặc mở của van từ khoảng cách xa, mang lại sự an tâm cho đội ngũ kỹ thuật vận hành.

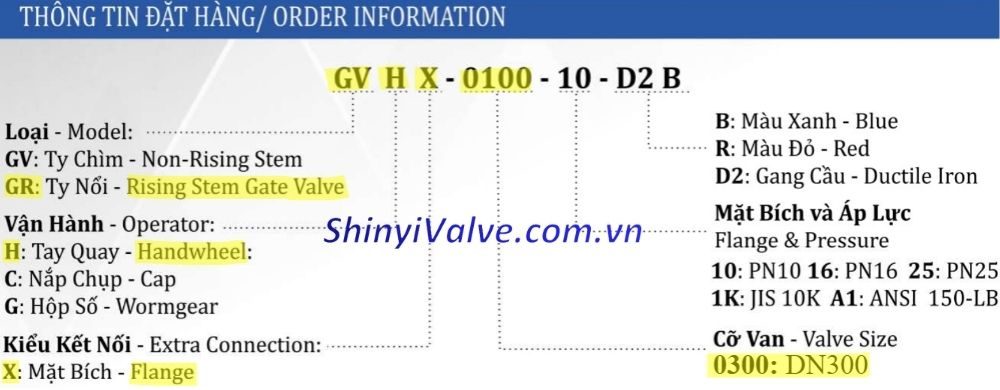

2. Chi tiết ký hiệu Shinyi GRHX-0300

Việc hiểu rõ quy chuẩn mã hóa van cổng Shinyi GRHX DN300 là bước đầu tiên để khách hàng tránh được sai lầm trong khâu thu mua và lắp đặt. Model Shinyi GRHX-0300 là dãy ký tự chứa đựng toàn bộ cấu hình kỹ thuật mà một kỹ sư thiết kế cần phải nắm lòng để đảm bảo tính đồng bộ cho hệ thống.

• GR: Xác định đây là dòng van cổng ty nổi Shinyi (rising stem gate valve)
• H: Phương thức vận hành bằng tay quay (handwheel)
• X: Kiểu kết nối mặt bích (flange) đạt chuẩn quốc tế
• 0300: Kích cỡ định danh DN300.
• 10/16/25: Ký hiệu PN chỉ cấp áp suất PN10/ PN16/ PN25. Ngoài ra còn có ký hiệu đặc biệt khác như
  • 1K: Chỉ van được sản xuất theo tiêu chuẩn mặt bích JIS 10K
  • A1: Đối với van theo chuẩn ANSI 150LB
• D2: Vật liệu gang cầu bền bỉ, chịu lực va đập cực tốt.

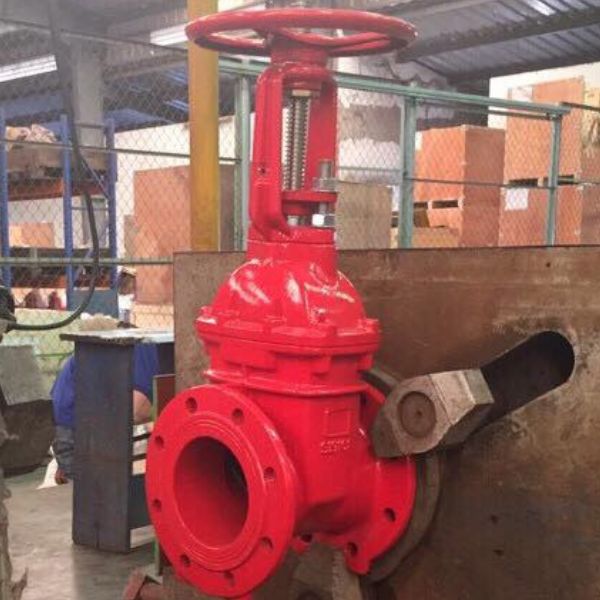

• B/R: Màu sắc xanh (Blue) cho nước sạch hoặc đỏ (Red) cho PCCC.

Dựa trên kinh nghiệm của chúng tôi, sai lầm phổ biến của người mua hàng là nhầm lẫn giữa van ty chìm (GV) và ty nổi (GR). Hãy nhớ rằng, van ty nổi Shinyi GRHX-0300 chiếm không gian lắp đặt lớn hơn về chiều cao nhưng lại mang đến sự an toàn tối ưu trong việc kiểm soát trạng thái vận hành.

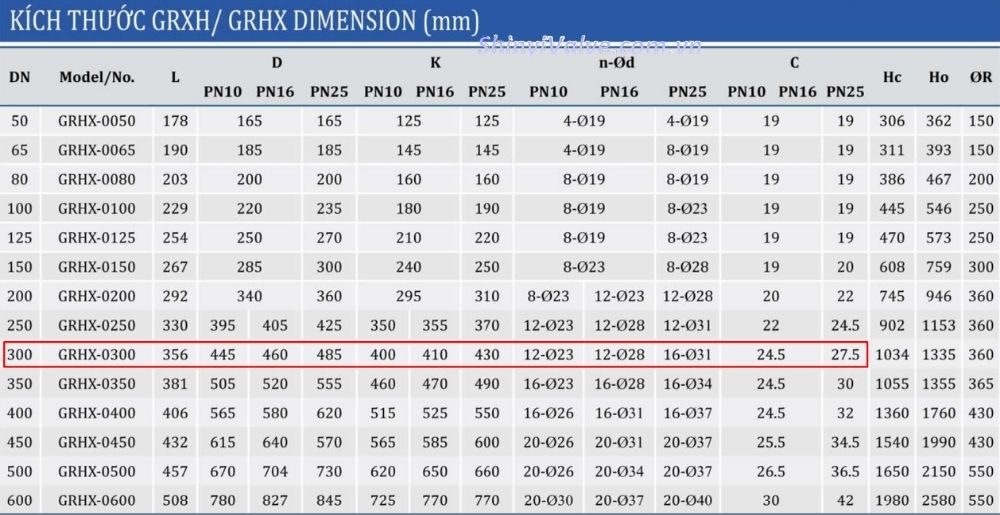

3. Van cổng Shinyi GRHX DN300 có kích thước thế nào

Một kỹ sư cơ khí giỏi luôn bắt đầu bằng việc kiểm tra bảng kích thước van cổng Shinyi GRHX DN300 trước khi thiết kế bệ đỡ hoặc hố van. Với dòng van này, các thông số về chiều dài lắp đặt (L) và đường kính mặt bích là những dữ liệu quan trọng để đảm bảo kết nối kín khít, chống rò rỉ dưới áp lực cao.

Dựa trên bảng thông số kỹ thuật, van cổng Shinyi GRHX DN300 sở hữu các thông số chuẩn như sau

• Chiều dài lắp đặt (L): 356 mm.
• Đường kính mặt bích (D): Từ 445mm ~ 485mm
• Khoảng cách tối đa giữa 2 bulong (K): 400mm ~ 430mm
• Số vòng bulong (n): 12 ~ 16
• Đường kính bulong (Ød): 23mm ~ 31mm
• Độ dày mặt bích (C): 24,5mm ~ 27,5mm

Ngoài ra, thợ lắp đặt nên lưu ý thông số chiều cao ty van ở trạng thái mở H_o = 1335mm, nhằm đảm bảo không gian lắp đặt đủ rộng để trục van cổng Shinyi GRHX DN300 vươn hết tầm, giúp dòng chảy đạt lưu lượng tối đa mà không bị cản trở.

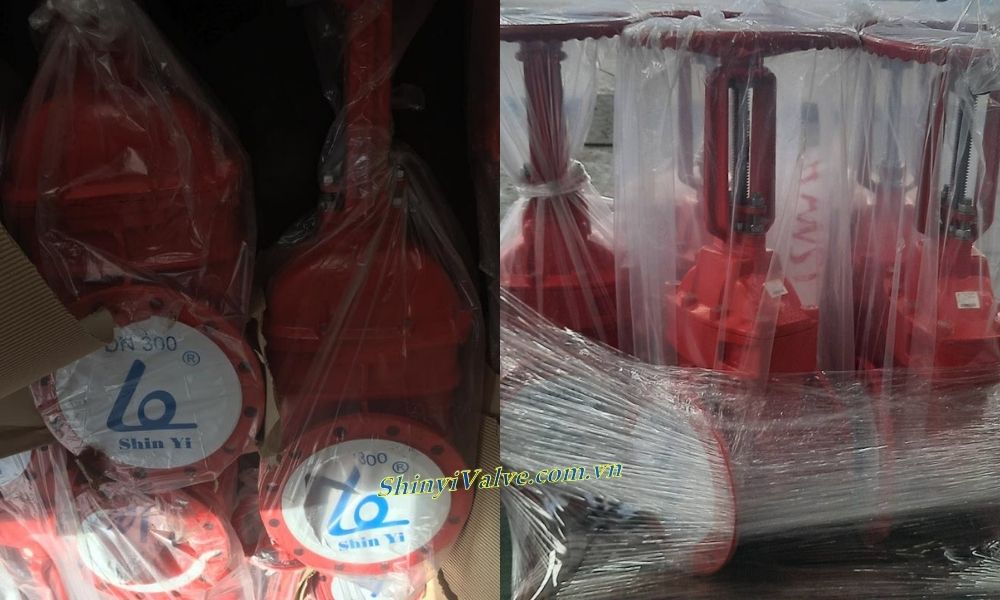

4. Kho van gang Shinyi GRHX-0300

Khách hàng khi có nhu cầu mua van cổng Shinyi GRHX DN300 có thể liên hệ với đại lý van Shinyi chúng tôi, với kho hàng số lượng lớn van cổng ty nổi Shinyi DN300 đặt tại Hà Nội và thành phố Hồ Chí Minh

• Van được bảo quản trong màng bọc chuyên dụng, đảm bảo lớp sơn epoxy đủ dày, không bị trầy xước trước khi đến tay người tiêu dùng
• Cung cấp đầy đủ chứng chỉ chất lượng, mang đến sự an tâm của người dùng trước các rủi ro vận hành.
• Sẵn sàng hỗ trợ tư vấn kỹ thuật về cách lắp đặt phù hợp cho công trình, đồng thời báo giá đầy đủ và chính xác
