Shinyi GVCX DN100

Shinyi GVCX DN100 là một trong những model van cổng ty chìm nắp ShinYi. Với kích cỡ DN100 – kích cỡ phổ biến bậc nhất trong các hệ thống đường ống công nghiệp, đặc biệt là với ống nước thải và ống nước cấp, van được sử dụng phổ biến nhất tại Việt Nam

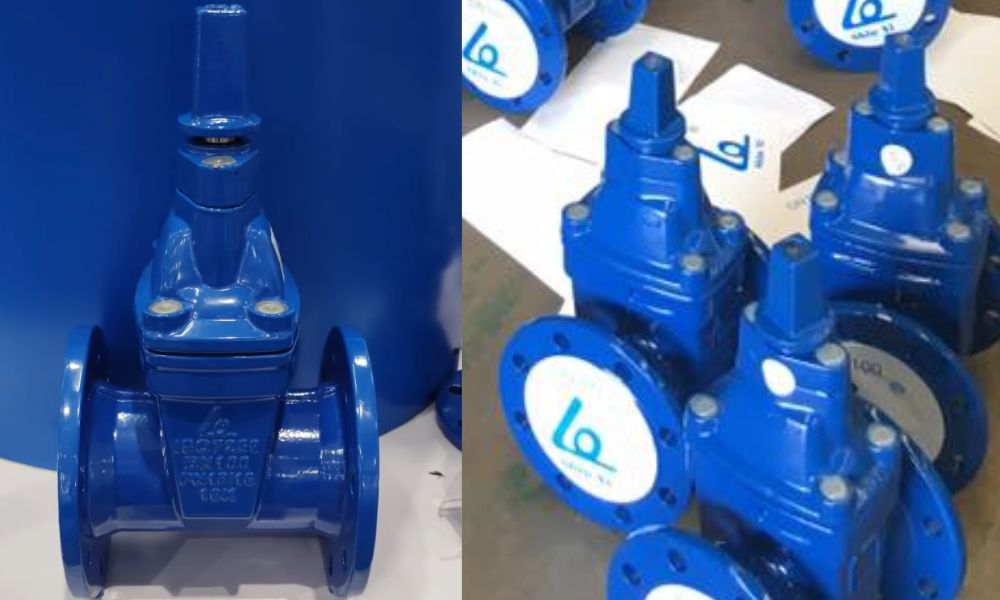

1. Đôi nét về Shinyi Shinyi GVCX DN100

Van cổng Shinyi GVCX DN100 thuộc nhóm van cổng Shinyi, được thiết kế phù hợp để lắp đặt van ở những vị trí cần phải nối ty để điều khiển. Thường là những vị trí sâu dưới lòng đất, các yếu tố quyết định tên gọi của van

• GV – Van cổng ty chìm
• CX – Nắp chụp
• DN100 – Kích cỡ van nối với ống có đường kính ngoài là 114mm
• Xem thêm DN100 là phi bao nhiêu – Tránh sai lầm thường gặp

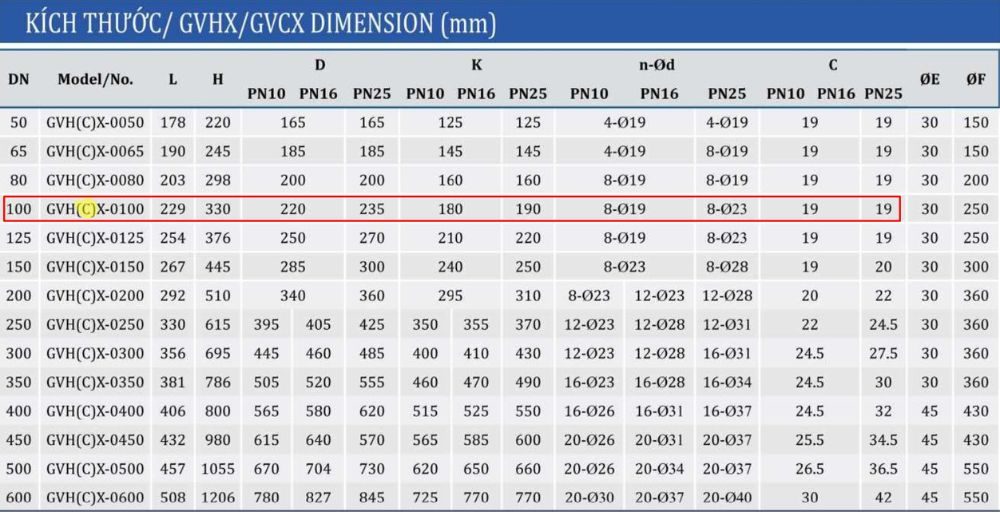

2. Thông số chính Shinyi GVCX DN100 là gì

Các thông số dưới đây của Shinyi GVCX DN100 được các kỹ sư thiết kế và thợ thi công sử dụng trong suốt quá trình làm việc. Đặc biệt với trường hợp cần thay thế van hoặc khi 2 đầu ống đã được cố định sẵn

• Chiều dài van: L = 229mm
• Chiều cao van: H = 330mm
• Đường kính ngoài mặt bích: D = 220 mm với áp PN10/16 và D = 235mm với áp suất PN25
• Đường kính đường tâm lỗ bu lông: K = 180mm với áp PN10/16 và K = 190mm với áp suất PN25
• Số lỗ bu lông: n = 8 lỗ – đường kính lỗ d = 19mm với PN10/16 và lỗ23mm với PN25

Đây là các thông số mặc định  theo tiêu chuẩn mặt bích BS hoặc tiêu chuẩn DIN. Nhà máy có năng lực sản xuất với nhiều tiêu chuẩn mặt bích khác nhau bao gồm cả tiêu chuẩn mặt bích JIS

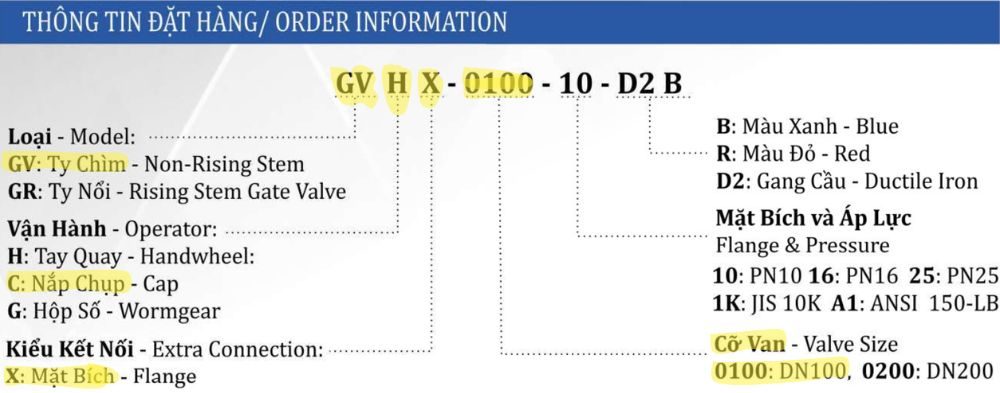

3. Ý nghĩa các kí hiệu trong Shinyi GVCX DN100

Shinyi GVCX DN100, mỗi ký tự đều có ý nghĩa của nó – đôi khi người dùng không nhớ hoặc cũng không cần hiểu kỹ. Với chúng tôi, các kỹ sư bán hàng của  đại lý van ShinYi hiểu rõ chi tiết từng ký hiệu – Đây cũng là thế mạnh của chúng tôi

• GV – Gate valve – Van cổng
• C – Cap – Nắp chụp
• X – Mặt bích
• 0100 – Kích cỡ DN100
• 10 – Áp lực PN10
• D2 – Ductile Iron – Vật liệu là gang cầu
• B – Blue – Màu xanh (màu mặc định)

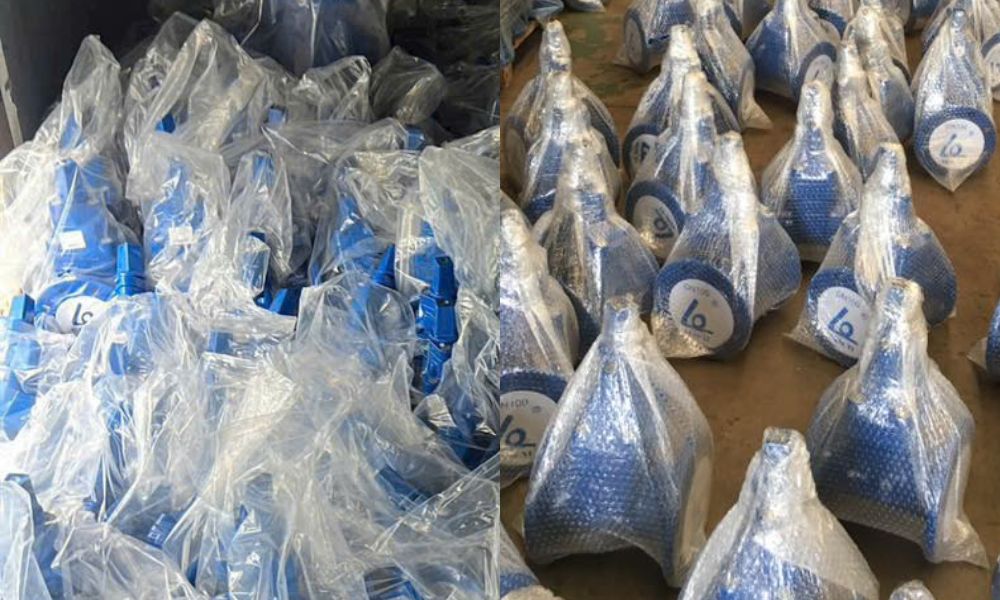

4. Kho hàng Shinyi GVCX DN100

Người sử dụng và nhà thầu thi công luôn quan tâm đến kho hàng Shinyi GVCX DN100 ở đâu và số lượng có nhiều không? Có sẵn không? Để đảm bảo tính cấp bách khi cần bổ sung hàng hóa, khi cần thay thế,… SYV là đại lý cấp 1 của ShinYi với số lượng tồn kho lớn và kho hàng sẵn cả khu vực Miền Bắc và Miền Nam

• Miền Bắc – Kho hàng tại Hà Nội
• Miền Nam – Kho hàng tại Hồ Chí Minh
