ShinYi GVHX DN125

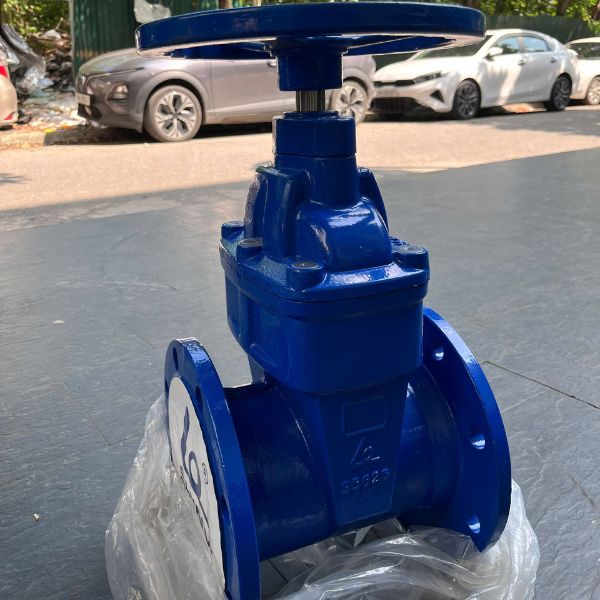

ShinYi GVHX DN125 là  van cổng ty chìm tay quay Shinyi có kích cỡ DN125. Van được sử dụng nhiều trong các ống nhánh của nhiều hệ thống cấp nước và thoát nước cỡ lớn với ống chính là DN150 hoặc DN200

1. Van ShinYi GVHX DN125 là van như thế nào

Chúng ta có thể hiểu van cổng ShinYi GVHX DN125 là một trong những loại van nước phổ biến. Được sản xuất tại nhà máy van ShinYi – Đồng Nai Việt Nam, với các thông số cơ bản được quy định cụ thể như sauu

• Chủng loại: Van cổng Shinyi
• Model: GVHX
• Kích cỡ DN125 – Lắp với ống DN125
• Tham khảo thêm DN125 là phi bao nhiêu để tránh nhầm lẫn khi lắp trên các đường ống khác nhau

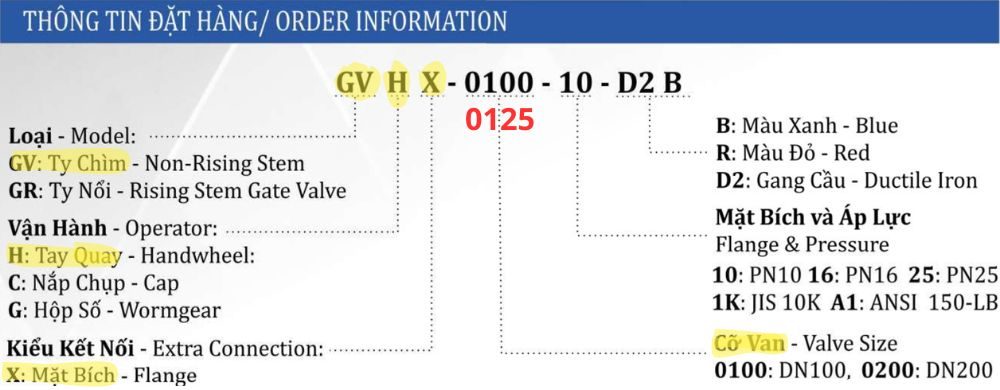

2. GVHX DN125 có ý nghĩa là như thế nào

Mỗi ký tự có trong “ShinYi GVHX DN125” được nhà sản xuất quy định một cách rất dễ hiểu và khoa học, đồng thời cũng là quy định đặt tên sản phẩm mà nhiều nhãn hiệu van lớn trên thế giới áp dụng. Thực tế trong catalogues có giải thích kỹ và dưới đây là tóm lược của chúng tôi

• GV – Gate valve: Ký hiệu của van cổng ty chìm
• H – Hand: Vận hành bằng tay, phân biệt với model van ShinYi GVCX DN125
• 0125: Kích cỡ van – cũng chính là kích cỡ lắp ống
• Van phổ biến với áp lực – đi cùng là tiêu chuẩn mặt bích kết nối
  • Tiêu chuẩn BS: PN10 – 16 -25
  • Tiêu chuẩn JIS: 10K
  • Tiêu chuẩn ANSI: 150Psi
• B – Blue, R – Red: Van có 2 màu là xanh và đỏ

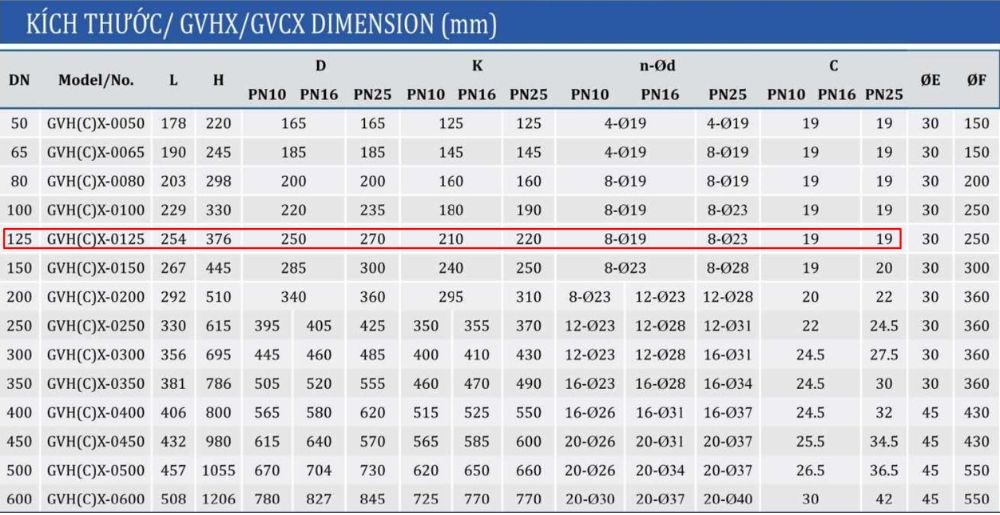

3. Kích thước kỹ thuật ShinYi GVHX DN125 gồm những gì

Các thông số chính mà người sử dụng, kỹ sư thiết kế và thợ lắp đặt  nên biết về ShinYi RVHX DN125 gồm

• Chiều dài van: L = 254mm
• Chiều cao van: H = 376mm
• Đường kính ngoài mặt bích: D = 250 mm với áp PN10/16 và D = 270mm với áp suất PN25
• Đường kính đường tâm lỗ bu lông: K =210mm với áp PN10/16 và K = 220mm với áp suất PN25
• Số lỗ bu lông: n = 8 lỗ – đường kính lỗ d = 19mm

Các kích thước này tuân theo tiêu chuẩn mặt bích BS và tiêu chuẩn mặt bích JIS

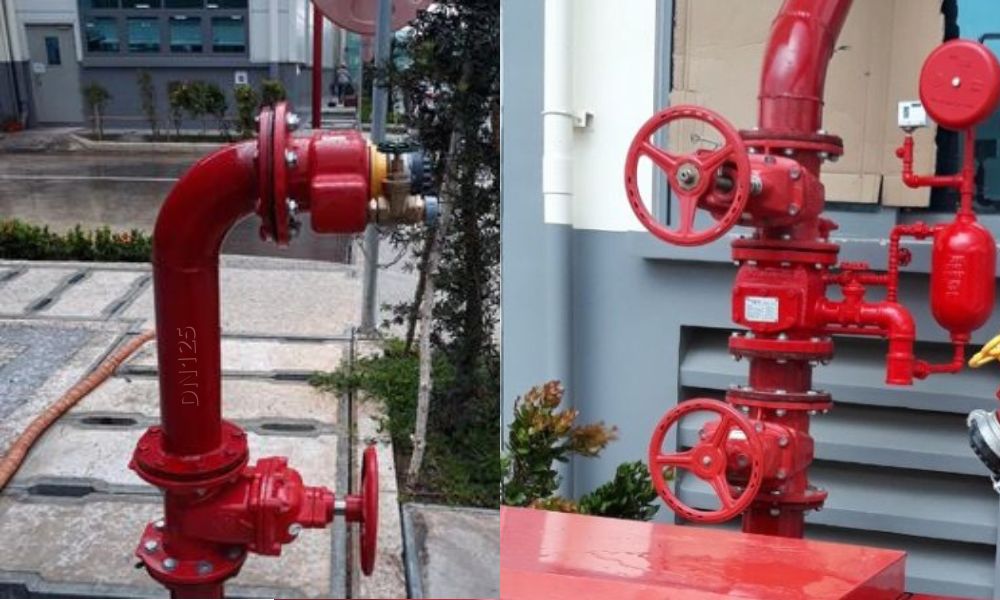

4. Lắp đặt van cổng ShinYi GVHX DN125 thực tế

Thực tế sử dụng và trong nhiều thiết kế khác nhau, ShinYI GVHX DN125 được sử dụng nhiều trong các hệ thống

• Trong các hệ thống cấp nước và thoát nước thải – Van được sử dụng với màu xanh
• Trong hệ thống PCCC – van được sử dụng màu đỏ để đồng bộ với toàn hệ thống
