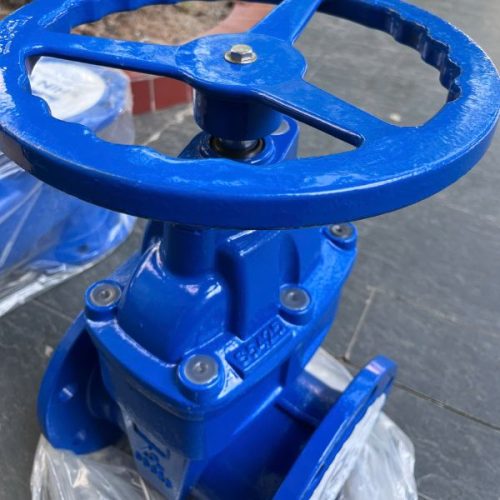

ShinYi GVHX DN150

ShinYi GVHX DN150 là  van cổng ty chìm tay quay Shinyi có kích cỡ DN150. Đây là một trong những loại van nước được sử dụng nhiều nhất trên các tuyến dẫn nước cấp và nước thải có đường kính DN150

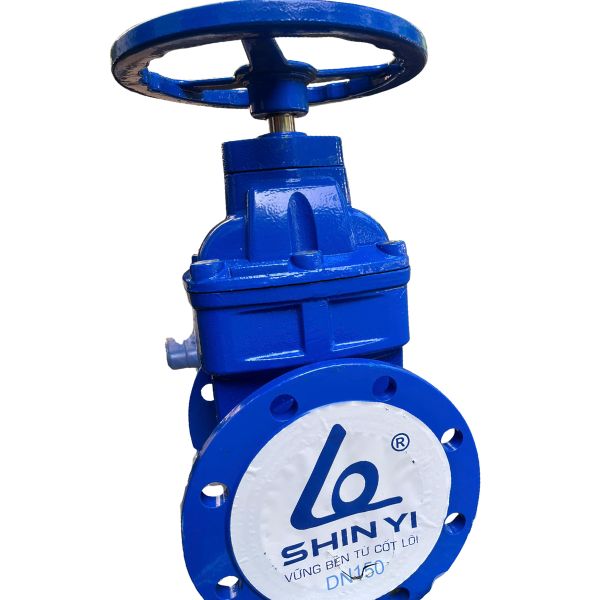

1. Thế nào là van ShinYi GVHX DN150

Van cổng ShinYi GVHX DN150 là một trong những loại van cổng gang phổ biến. Được sản xuất tại nhà máy van ShinYi – Đồng Nai Việt Nam, với các đặc điểm quyết định nên tên gọi của dòng sản phẩm như sau

• Chủng loại: Van cổng Shinyi
• Model: GVHX
• Kích cỡ DN150 – Lắp với ống DN150
• Tham khảo thêm DN125 là phi bao nhiêu để tránh nhầm lẫn khi lắp trên các đường ống khác nhau

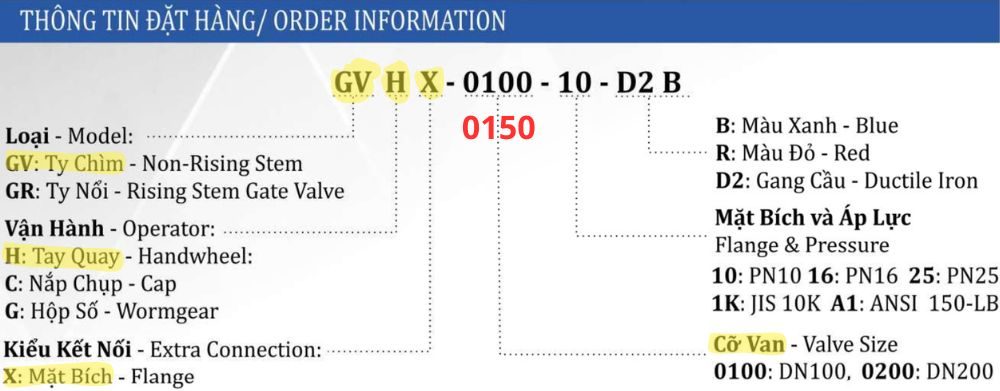

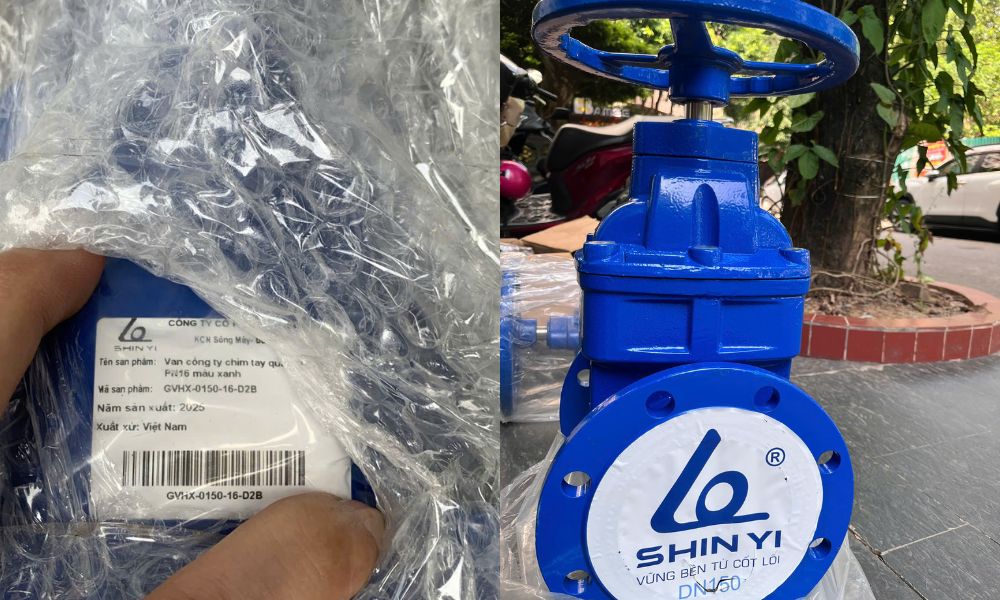

2. Hiểu các ký hiệu trong ShinYi GVHX DN150

Model van “ShinYi GVHX DN150” sẽ quy định tới chủng loại van, kiểu vận hành, đường kính danh nghĩa của van. Ngoài ra trong model cấp tới khách hàng sẽ có thêm các chỉ số khác như dưới đây

• Chủng loại van – Gate valve: GV
• Kiểu vận hành – H – Hand: Vận hành bằng tay
• Đường kính danh nghĩa của van – 0150: Kích cỡ van – 150
• Ap lực của van cùng là tiêu chuẩn mặt bích kết nối
  • Tiêu chuẩn BS: PN10 – PN16 hoặc PN25
  • Tiêu chuẩn JIS: 10K
  • Tiêu chuẩn ANSI: 150Psi
• Vật liệu thân van – D – Ductile: Gang cầu
• B – Blue, R – Red: Van có 2 màu là xanh và đỏ

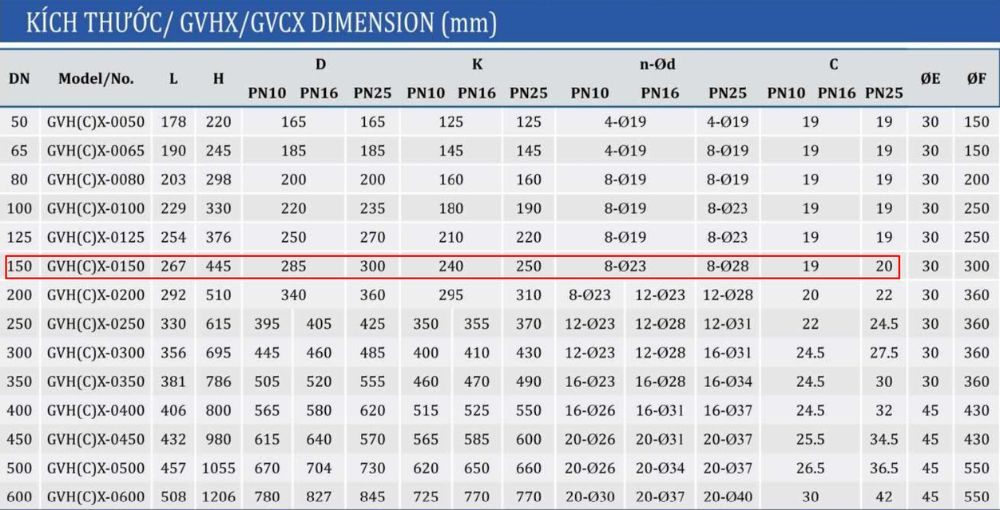

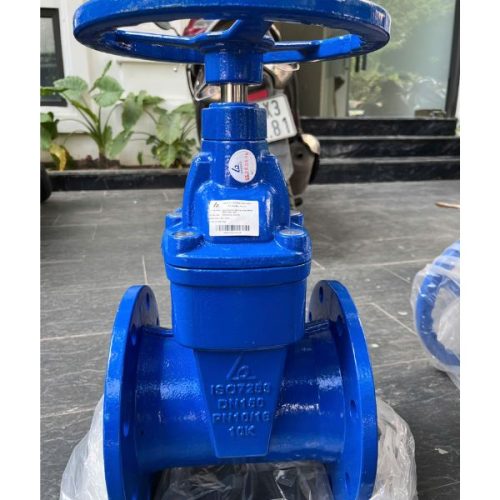

3. Kích thước quan trọng của ShinYi GVHX DN150

Để thiết kế và lắp đặt  van trên hệ thống chuẩn xác, các kỹ sư thiết kế và thợ thi công cần biết về ShinYi RVHX DN150 gồm

• Chiều dài van: L = 267mm
• Chiều cao van: H = 445mm
• Đường kính ngoài mặt bích: D = 285 mm với áp PN10/16 và D = 300mm với áp suất PN25
• Đường kính đường tâm lỗ bu lông: K =240mm với áp PN10/16 và K = 250mm với áp suất PN25
• Số lỗ bu lông: n = 8 lỗ – đường kính lỗ d = 23mm với PN10/16 và lỗ 28 với PN25

Các kích thước này tuân theo tiêu chuẩn mặt bích BS và tiêu chuẩn mặt bích JIS

4. Lắp đặt van cổng ShinYi GVHX DN150 thực tế

Thực tế sử dụng và trong nhiều thiết kế khác nhau, ShinYI GVHX DN150 được sử dụng nhiều trong các hệ thống

• Trong các hệ thống cấp nước và thoát nước thải – Van được sử dụng với màu xanh
• Trong hệ thống PCCC – van được sử dụng màu đỏ để đồng bộ với toàn hệ thống
