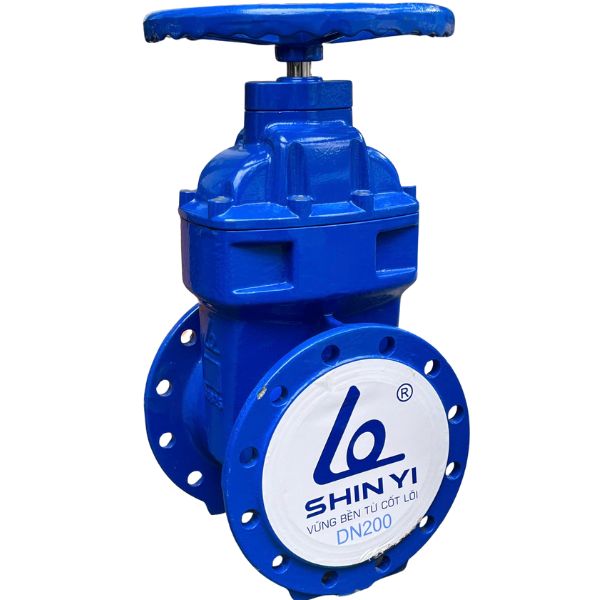

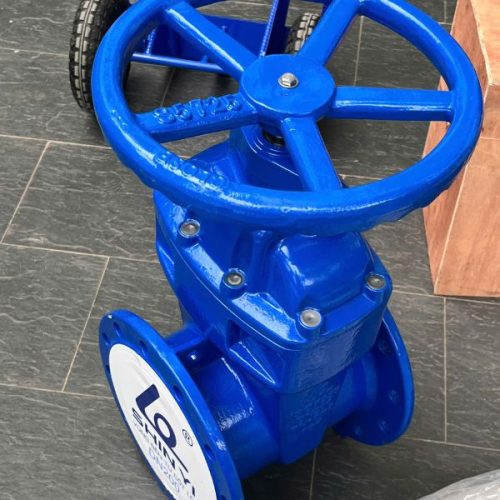

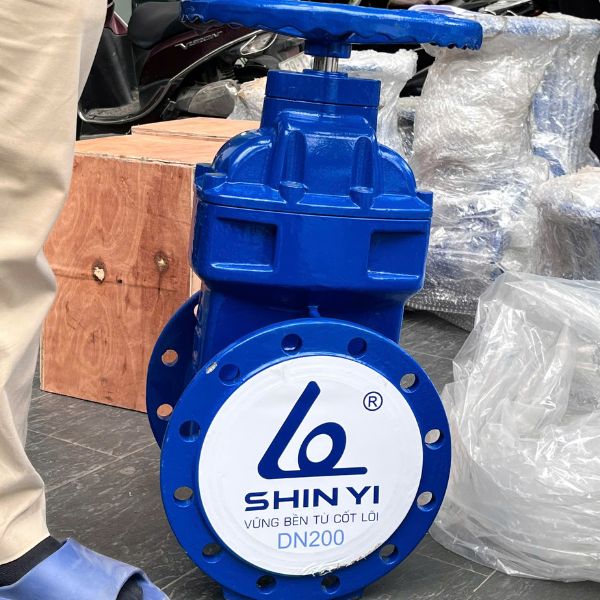

ShinYi GVHX DN200

ShinYi GVHX DN200 là một trong những kích cỡ van cổng ty chìm tay quay Shinyi được sử dụng nhiều trong các ống chính có kích cỡ DN200. Đây cũng được coi là một trong những loại van nước phổ biến trên các đường ống nước cấp và nước thải

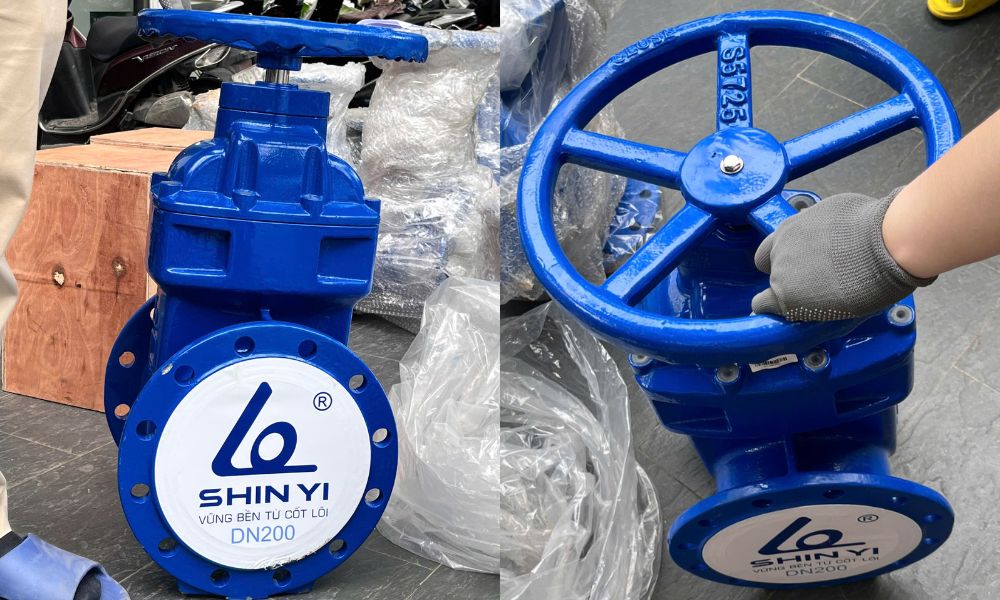

1. ShinYi GVHX DN200 là van như thế nào

Van cổng ShinYi GVHX DN200 là loại van cổng gang, được sản xuất tại nhà máy van ShinYi – Đồng Nai Việt Nam, với các đặc điểm chính quan trọng dưới đây

• Chủng loại: Van cổng Shinyi
• Model: GVHX – dòng van ty chìm tay quay
• Kích cỡ DN200
• Tham khảo thêm DN200 là phi bao nhiêu để tránh nhầm lẫn khi lắp trên các đường ống khác nhau

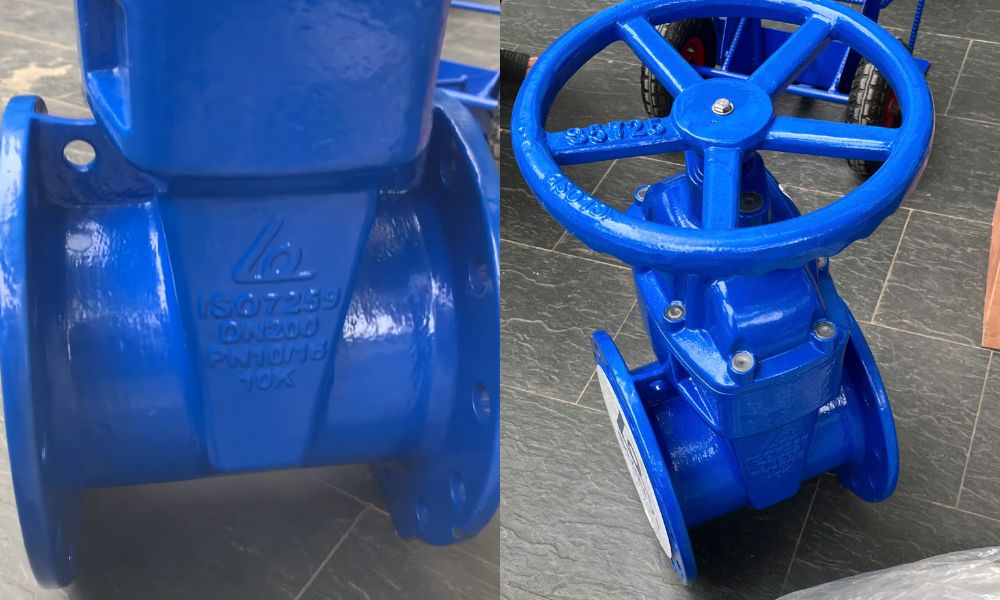

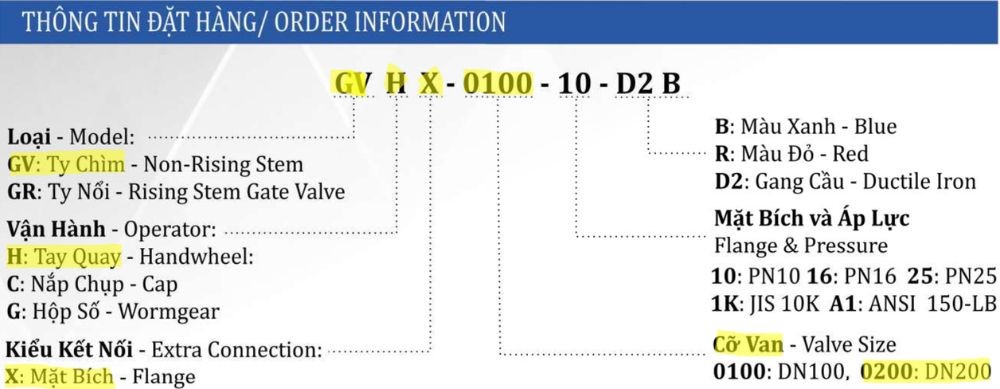

2. Ý nghĩa các ký tự trong ShinYi GVHX DN200

Để hiểu van “ShinYi GVHX DN200” là van như thế nào thì chúng ta cần biết ý nghĩa (cũng như quy định) về các ký tự có trong model van dưới đây

• Chủng loại van – Gate valve: GV
• Kiểu vận hành – H – Hand: Vận hành bằng tay
• Đường kính danh nghĩa của van – 0200: Kích cỡ van 200
• Ap lực của van cùng là tiêu chuẩn mặt bích kết nối
  • Tiêu chuẩn BS: PN10 – PN16 hoặc PN25
  • Tiêu chuẩn JIS: 10K
  • Tiêu chuẩn ANSI: 150Psi
• Vật liệu thân van – D – Ductile: Gang cầu
• B – Blue, R – Red: Van có 2 màu là xanh và đỏ

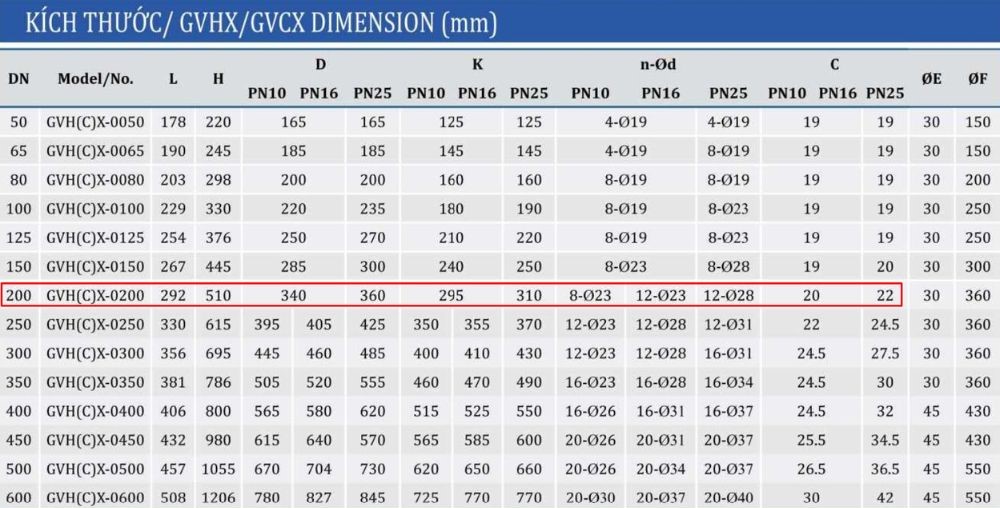

3. Kích thước trọng yếu của ShinYi GVHX DN200

Để thiết kế và lắp đặt  van cổng ShinYi GVHX DN200 trên hệ thống chuẩn xác, các kỹ sư thiết kế và thợ thi công cần biết các thông số quan trọng dưới đây

• Chiều dài van: L = 292mm
• Chiều cao van: H = 510mm
• Đường kính ngoài mặt bích: D =340 mm với áp PN10/16 và D = 360mm với áp suất PN25
• Đường kính đường tâm lỗ bu lông: K =295mm với áp PN10/16 và K = 310mm với áp suất PN25
• Số lỗ bu lông: n = 8 lỗ – đường kính lỗ d = 23mm với PN10/16 và lỗ 28 với PN25

Các kích thước này tuân theo tiêu chuẩn mặt bích BS và tiêu chuẩn mặt bích JIS

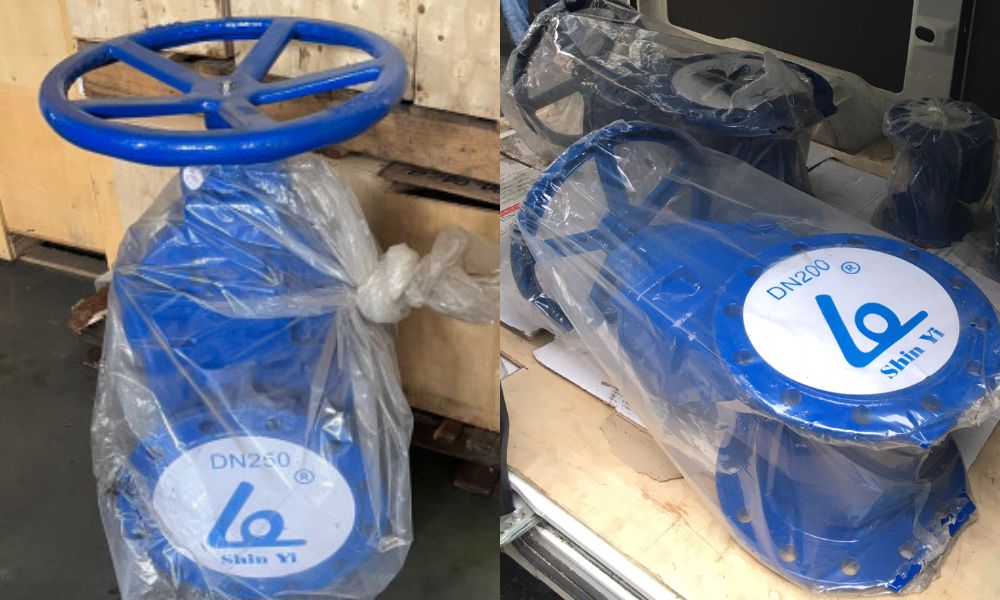

4. Kho ShinYi GVHX DN200 thực tế

Đại lý van ShinYi – SYV là một trong những đại lý cấp 1 sở hữu kho hàng lớn cả 2 miền Nam và Bắc

• Kho Miền Bắc: Hà Nội
• Kho Miền Nam: Hồ Chí Minh

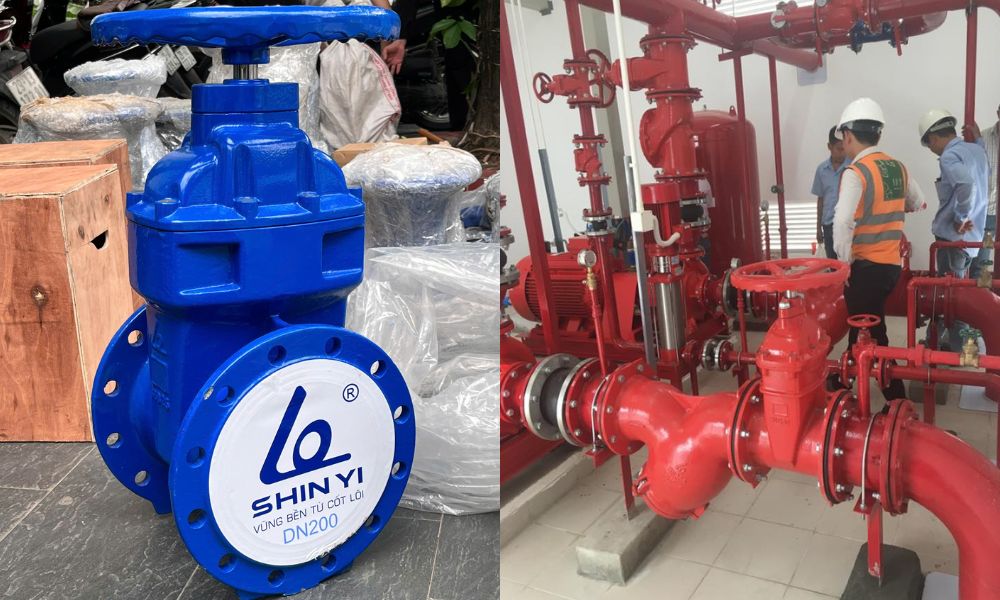

5. Lắp đặt van cổng ShinYi GVHX DN200 thực tế

Sản phẩm được đăng ký với 2 màu xanh và đỏ – Phù hợp với từng hệ thống đường ống khác nhau

• Van màu xanh – lắp trên các đường ống nước thải và nước cấp thông thường
• Van màu đỏ – lắp trên các hệ thống PCCC
