H100 DN100

Van Shinyi H100 DN100 là dòng van Shinyi chuyên dùng để kiểm soát mực nước trong các hệ thống cấp nước công nghiệp và dân dụng. Với thiết kế bền bỉ, vận hành ổn định và khả năng chịu áp lực cao, Shinyi H100-0100 là lựa chọn phổ biến cho bể chứa tổng, tòa nhà cao tầng và trạm cấp nước.

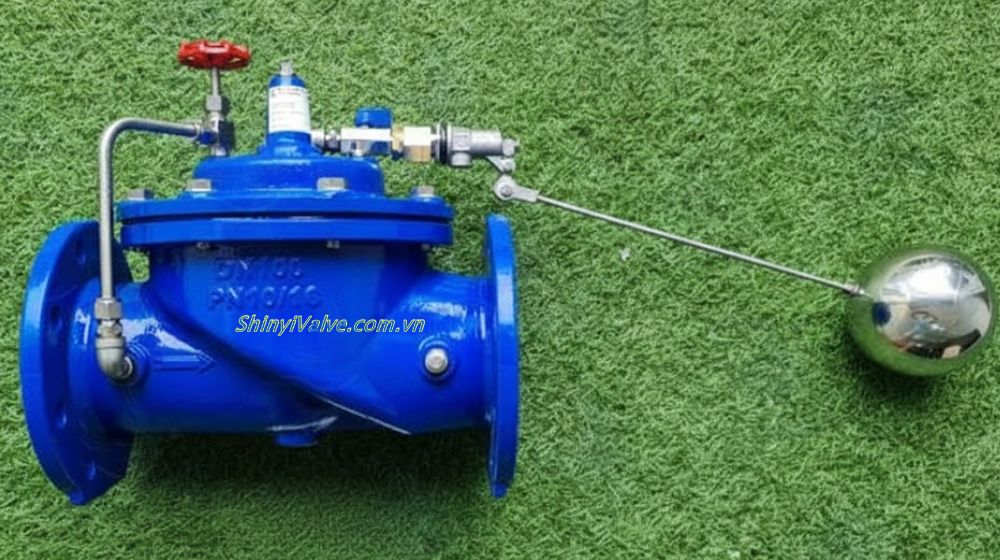

1. Tìm hiểu về van Shinyi H100 DN100

Van Shinyi H100 DN100 (model chuẩn là Shinyi H100-0100) là dòng van phao Shinyi dạng cơ điều khiển mực nước tự động dành cho hệ thống đường ống DN100. Với kích thước danh nghĩa DN100, Shinyi H100-0100 phù hợp cho các công trình có:

• Lưu lượng trung bình đến lớn như bể chứa tổng
• Hệ thống cấp nước tòa nhà, khu công nghiệp hoặc trạm cấp nước

Tham khảo thêm về kích cỡ DN100 qua bài viết DN100 là phi bao nhiêu

Bên cạnh đó, thân van Shiyni H100 DN100 được chế tạo từ gang cầu phủ sơn epoxy chống ăn mòn, kết nối mặt bích tiêu chuẩn, đảm bảo độ bền và khả năng vận hành lâu dài trong môi trường ẩm ướt.

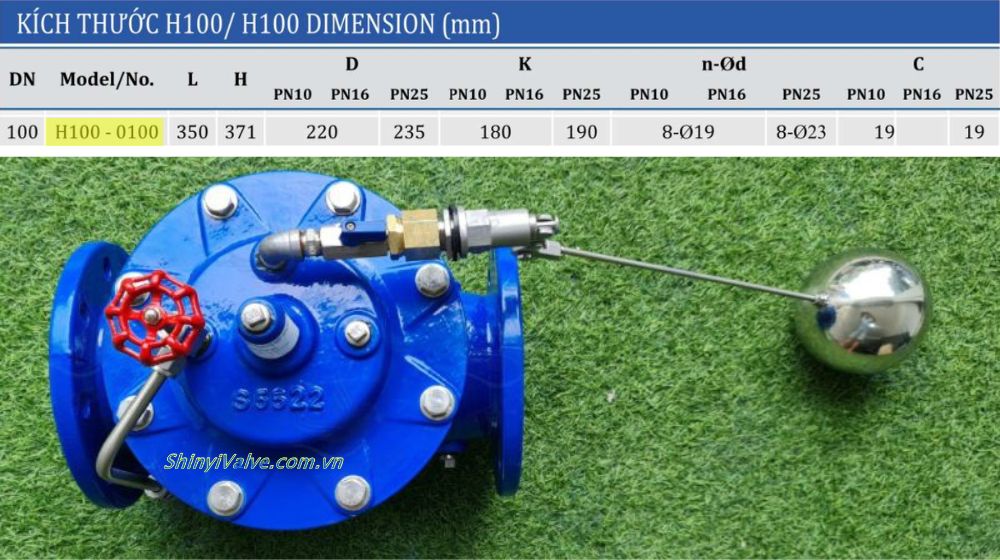

2. Chi tiết kích thước của Shinyi H100-0100

Van Shinyi H100 DN100 được sản xuất theo tiêu chuẩn với các thông số kích thước cụ thể như sau:

• Thông số kỹ thuật cơ bản (đơn vị: mm):
  • DN: 100
  • Chiều dài L: 350 mm
  • Chiều cao H: 371 mm

• Kích thước mặt bích của Shinyi H100-0100 theo áp lực:
  • Áp lực PN10 & PN16
    • Đường kính ngoài mặt bích (D): 220 mm
    • Đường kính vòng tâm bulong (K): 180 mm
    • Số lỗ bulong: 8 lỗ
    • Đường kính lỗ bulong (Ød): Ø19
    • Độ dày mặt bích (C): 19 mm
  • Áp lực PN20
    • Đường kính ngoài mặt bích (D): 235 mm
    • Đường kính vòng tâm bulong (K): 190 mm
    • Số lỗ bulong: 8 lỗ
    • Đường kính lỗ bulong (Ød): Ø23
    • Độ dày mặt bích (C): 19 mm

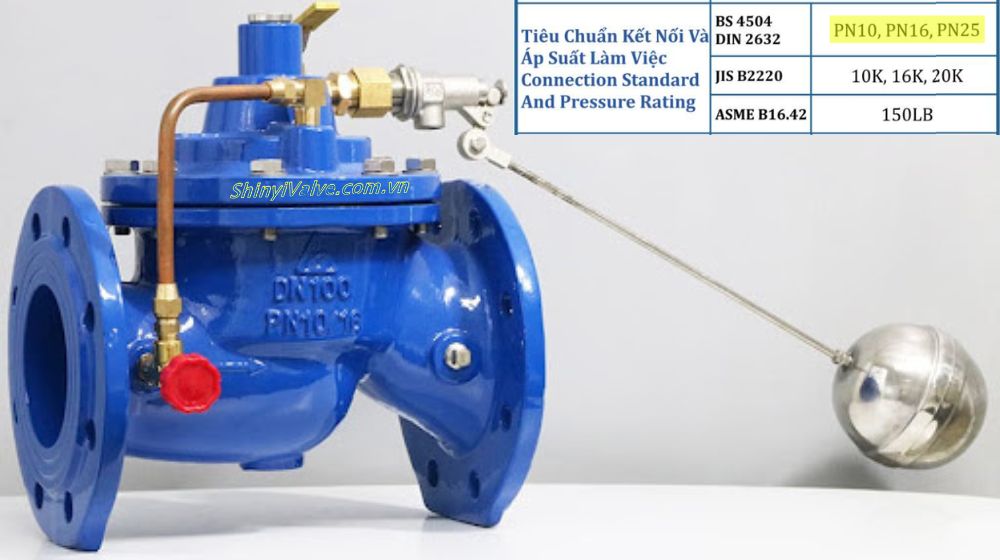

3. Ký hiệu PN trên thân van Shinyi H100 DN100

Trên thân van Shinyi H100 DN100 luôn được đúc nổi các thông số kỹ thuật quan trọng, trong đó ký hiệu PN là thông tin bắt buộc để xác định khả năng chịu áp lực của van. Đây là chỉ số thể hiện cấp áp lực làm việc danh nghĩa của van trong hệ thống. Shinyi H100-0100 phổ biến với 3 cấp PN chính:

• PN10
• PN16
• PN25

Ngoài hệ PN theo tiêu chuẩn BS 4504 / DIN 2632, van còn được sản xuất theo các cấp áp lực tương đương của các hệ tiêu chuẩn khác:

• JIS B2220: 10K, 16K, 20K
• ASME B16.42: 150LB

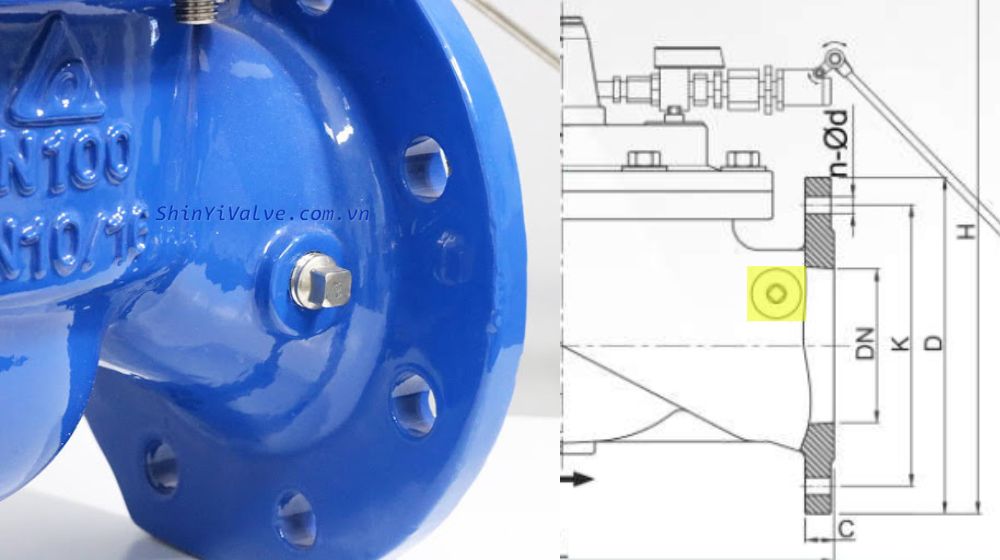

4. Chốt xả nhanh trên Shinyi H100-0100

Trên thân van Shinyi H100 DN100 được trang bị chốt xả nhanh (ốc xả) đặt ở bên hông thân van. Bộ phận này có nhiệm vụ:

• Xả nước trong buồng van khi bảo trì, sửa chữa
• Hỗ trợ vệ sinh, kiểm tra định kỳ
• Giải phóng áp suất còn tồn trong thân van

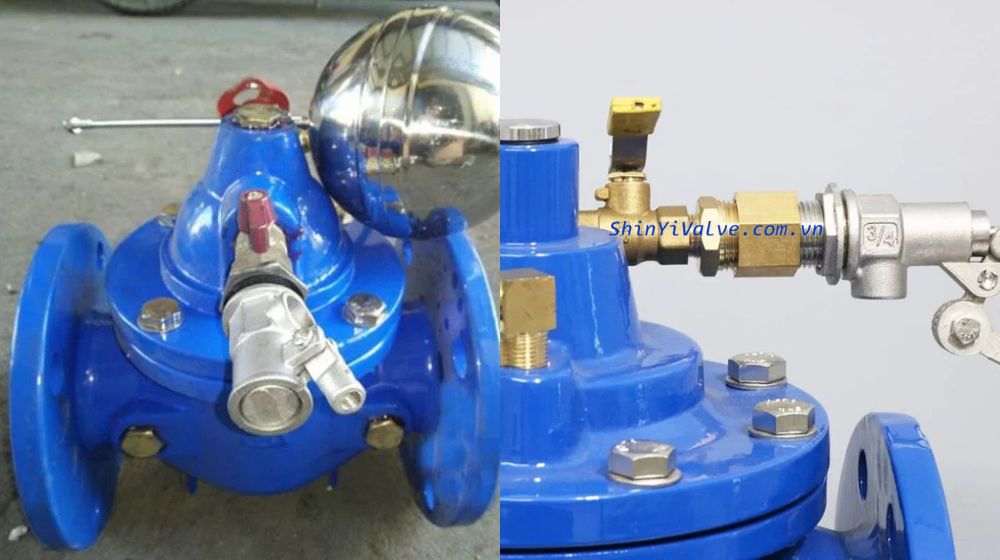

5. Kho Shinyi H100 DN100

Là đại lý van Shinyi, chúng tôi luôn chủ động nguồn hàng với hệ thống kho tại cả miền Nam và miền Bắc, sẵn sàng đáp ứng nhanh các đơn hàng dự án và công trình

• Kho miền Nam: Phục vụ khách hàng khu vực phía Nam, bao gồm: TP.HCM và các tỉnh lân cận
• Kho miền Bắc: Chuyên cung cấp và giao hàng cho các dự án, nhà máy và công trình tại khu vực phía Bắc

Với hệ thống kho hai miền, chúng tôi cam kết cung cấp van Shinyi H100 DN100 chính hãng, đầy đủ chứng từ và giao hàng đúng tiến độ trên toàn quốc
